使用到的模拟软件是Cisco packet tracer。

MAC地址

每台计算机都有独立的MAC地址，标记了该计算机在局域网中的位置。

MAC地址是48位的二进制数组合，或者是12位的十六进制数组合。前6位是厂商标识，后6位是硬件标识。

可以用ifconfig 或 ip a 来查看计算机网卡的MAC地址。

mac地址

数据链路层将MAC地址封装到帧内，以进行局域网内计算机的通信。

交换机工作原理

交换机作为数据链路层的代表性设备，在局域网内的计算机通信过程中发挥了巨大的作用：

连接多个以太网物理段，隔离冲突域
对帧进行高速而透明的交换转发
自行学习和维护MAC地址信息

交换机通过维持一张MAC地址表，来实现局域网内的计算机之间的一对一通信。它的工作过程可以用4个词来概括，学习/广播/转发/更新。

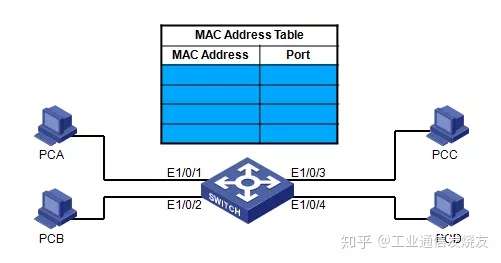

初始MAC地址表

学习：初始MAC地址表中并无表项。交换机通过学习来填充MAC地址表。假设PCA发出数据帧，交换机就会将MAC_A与接收到该帧的端口E1/0/1关联起来，并填入MAC地址表。
广播：交换机将PCA的数据帧向除了E1/0/1以外的所有端口发送。
转发：交换机将按照MAC地址表将帧转发往目的端口。
更新：每隔300s，交换机会将不活跃的MAC地址表项清除，以减少维护MAC地址表的压力。

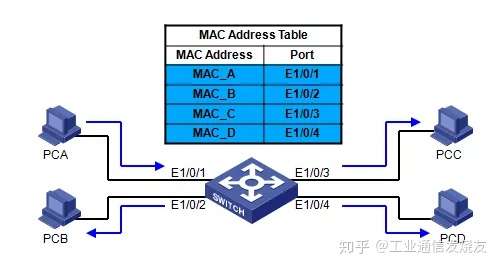

学习后得到的完整MAC地址表如下图所示：

搭建局域网

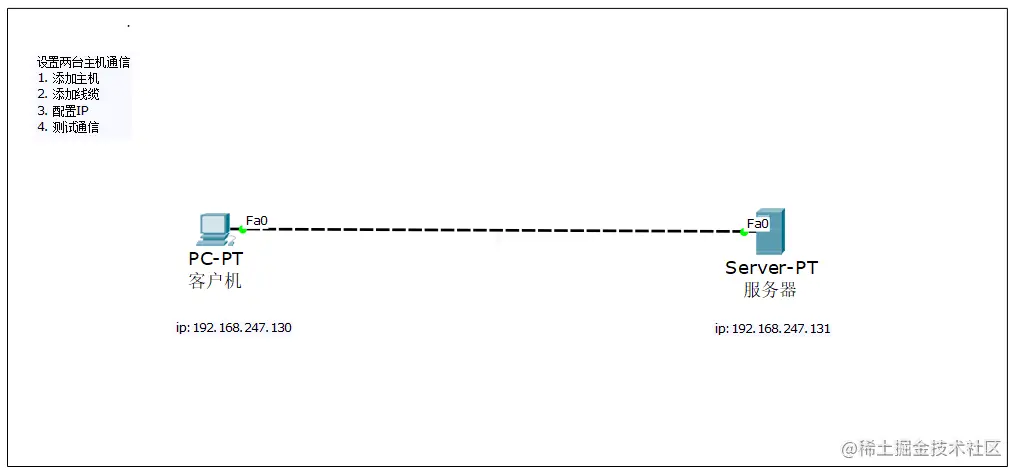

对于搭建两人通信的局域网，不需要借助于交换机，只需要将两台主机之间铜鼓线缆连接，配置IP地址，使其在同一网段下，便可以实现通信的效果。

$<img src="C:\Users\huo84\Documents\Blog\blog\source\images\image-20200827212451909.png" alt="两人局域网" style="zoom: 67%;" />$

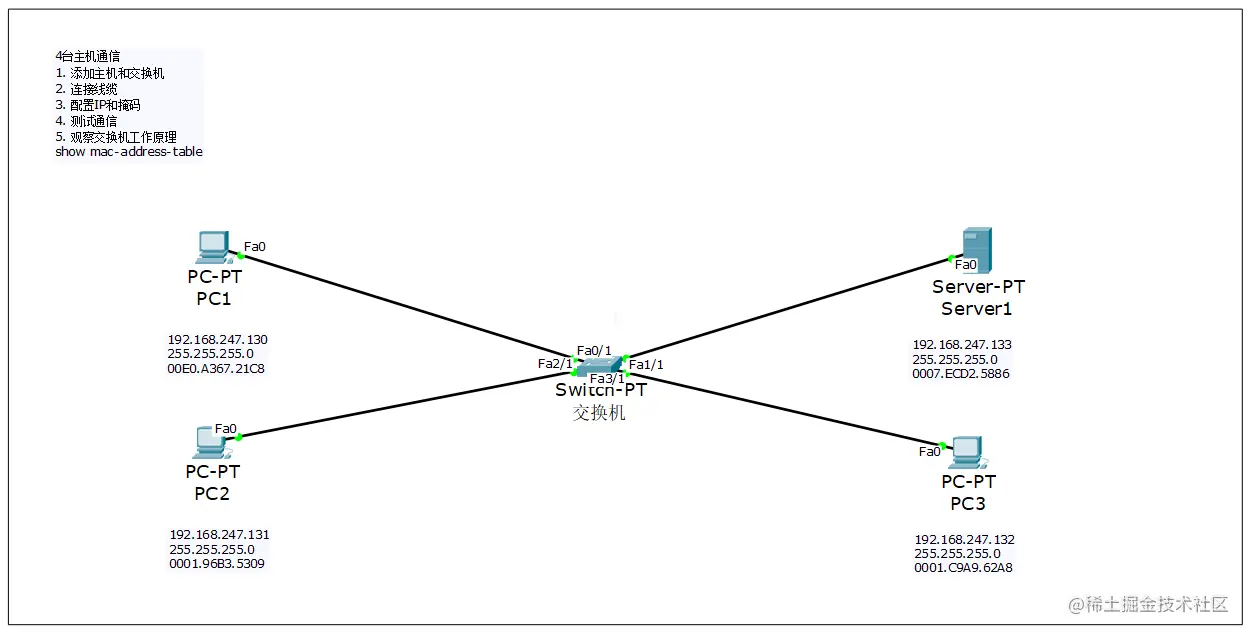

若需要搭建三人以上的局域网，必须借助于交换机。交换机可以自主学习和维护MAC地址表，故交换机不需要配置。我们只需要配置主机的IP地址，使其在同一网段下，便可以实现主机之间的相互通信。

$<img src="C:\Users\huo84\Documents\Blog\blog\source\images\image-20200827214822079.png" alt="4台主机通信" style="zoom:50%;" />$

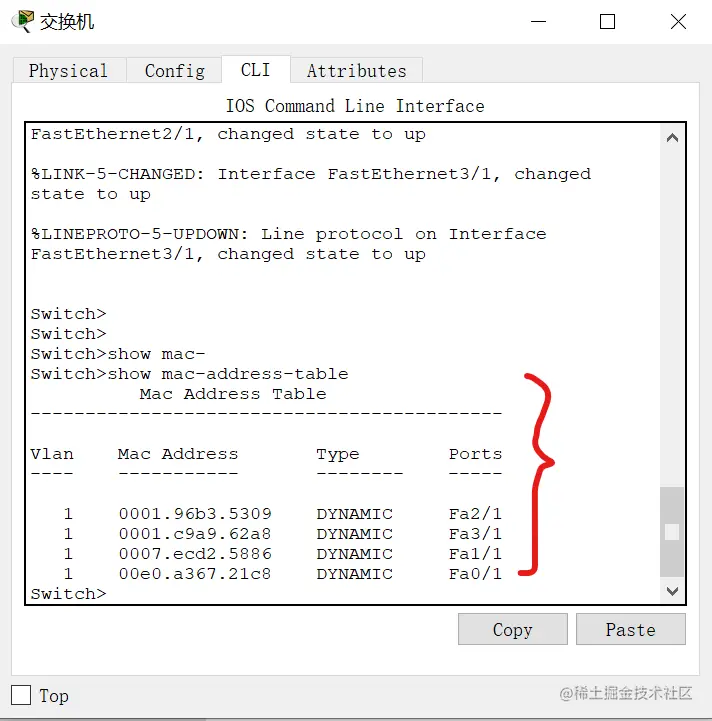

相互通信后，进入交换机的命令行界面查询得到的MAC地址表如下所示：

$<img src="C:\Users\huo84\Documents\Blog\blog\source\images\image-20200827214503257.png" alt="image-20200827214503257" style="zoom:50%;" />$

VLAN

利用交换机构建的局域网之间是互联互通的，为了防止广播风暴的出现，并且因为分工的不同，我们需要将交换机所连接的主机进行分组管理。所以我们引入了VLAN来隔离广播域，使得不同的VLAN之间的主机无法互相通信。同时还可以提高通信的安全性。

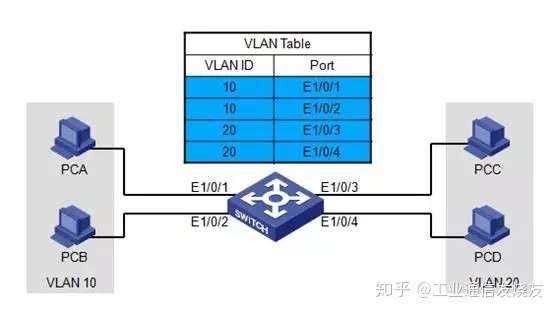

VLAN隔离广播域

划分VLAN只需要两步：

创建VLAN：VLAN的编号范围是2~4095。（交换机默认将所有的端口划分到VLAN 1）
将端口绑定到VLAN上

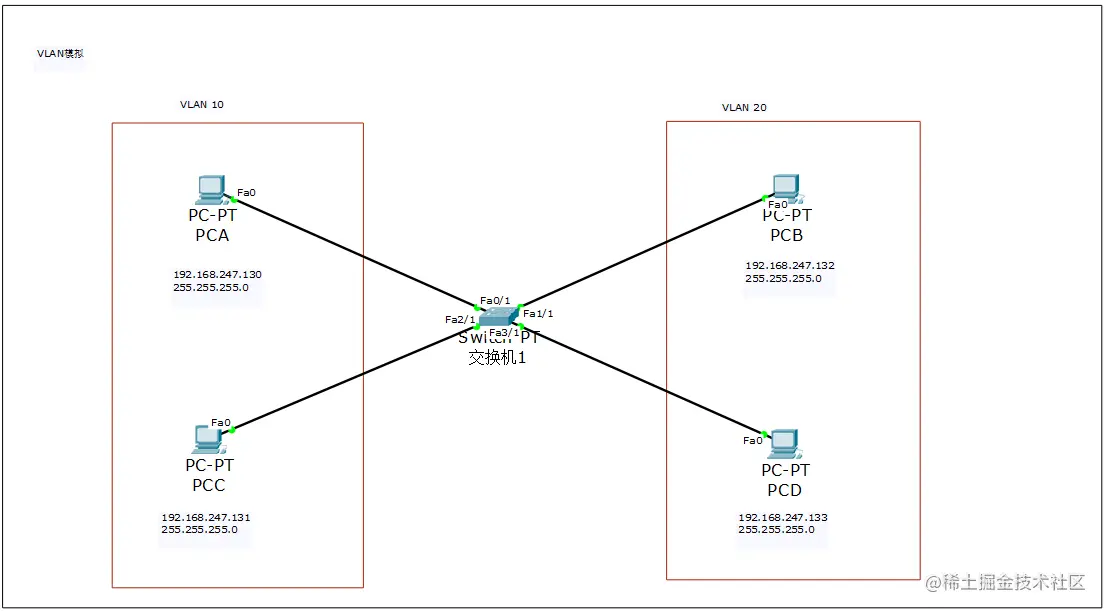

我们欲建立一个如下的局域网：PCA与PCC属于VLAN 10，PCB和PCD属于VLAN 20，使得PCA与PCC之间可以互相通信，但是PCA不能与PCB通信，如下图所示：

利用Cisco packet tracer模拟情景：

$<img src="C:\Users\huo84\Documents\Blog\blog\source\images\image-20200827223022805.png" alt="image-20200827223022805" style="zoom:67%;" />$

在交换机内的命令行输入如下命令即可完成配置

Switch>enable		##进入特权模式
Switch#config t		##进入配置模式
## Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10		##创建vlan 10
Switch(config-vlan)#vlan 20		##创建vlan 20
Switch(config-vlan)#interface fastethernet0/1    ##进入端口0/1
Switch(config-if)#switch access vlan 10		##将该端口加入vlan 10
## 同理可完成vlan 20的配置

Trunk

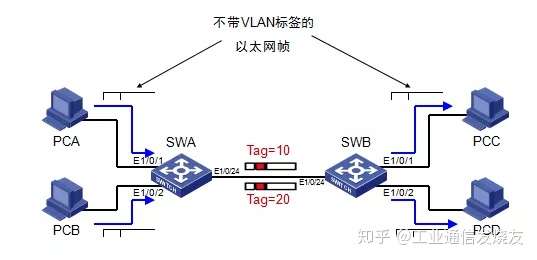

交换机上的端口有限，不能将所有的主机都连接在一台交换机上。那么我们要如何进行跨交换机的VLAN划分？答案是借助于Trunk。

Trunk链路一般用于用户交换机之间的连接。在链路上传输的是带VLAN标签的数据帧，但是用于接收的是不带VLAN标签的数据帧。

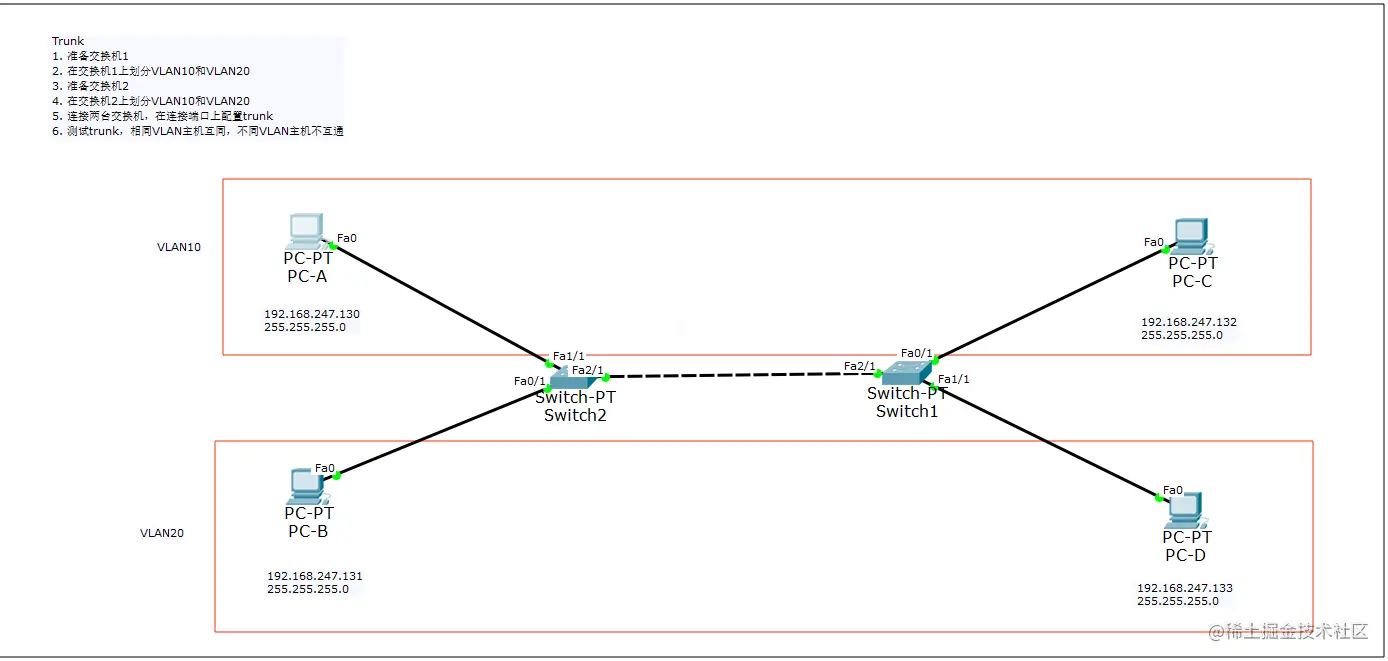

利用Cisco packet tracer模拟上图场景：PCA和PCC同处于VLAN10，PCB和PCD同处于VLAN20。

在交换机1的命令行配置如下，以同理配置交换机2，即可实现情景：

Switch>enable
Switch#config t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#int f0/1	# 进入接口fa0/1
Switch(config-if)#switch access vlan 20		#将接口fa0/1加入vlan20
Switch(config-if)#int f1/1		# 进入接口fa1/1
Switch(config-if)#switch access vlan 10		#将接口fa1/1加入vlan10
Switch(config-if)#int f2/1		# 进入接口fa2/1
Switch(config-if)#switch mode trunk		#将fa2/1接口模式改为trunk

trunk链路所连通的两个接口不属于任何VLAN。
