三、Tomcat的“高层们”都负责做什么？

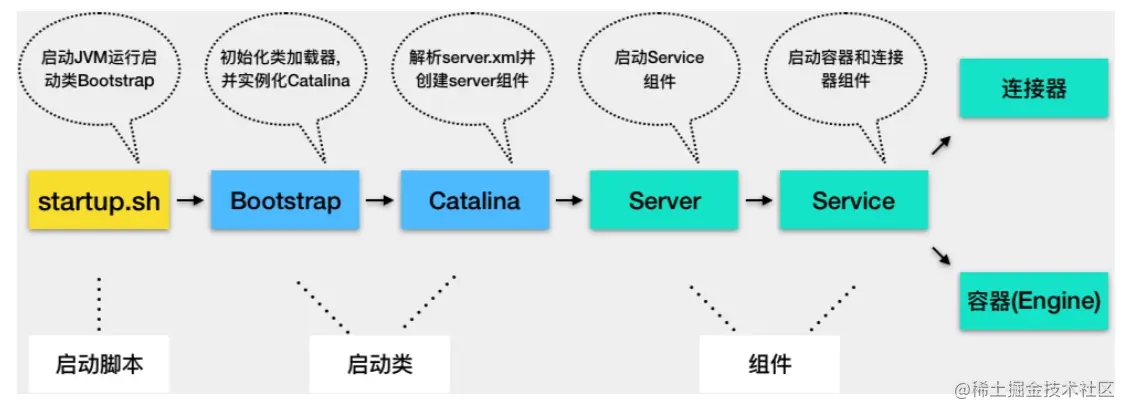

使用过 Tomcat 的同学都知道，我们可以通过 Tomcat 的 /bin 目录下的脚本 startup.sh 来启动 Tomcat，那你是否知道我们执行了这个脚本后发生了什么呢？你可以通过下面这张流程图来了解一下。

  1. Tomcat 本质上是一个 Java 程序，因此 startup.sh 脚本会启动一个 JVM 来运行 Tomcat 的启动类 Bootstrap。
  2. Bootstrap 的主要任务是初始化 Tomcat 的类加载器，并且创建 Catalina。
  3. Catalina 是一个启动类，它通过解析 server.xml、创建相应的组件，并调用 Server 的 start 方法。
  4. Server 组件的职责就是管理 Service 组件，它会负责调用 Service 的 start 方法。
  5. Service 组件的职责就是管理连接器和顶层容器 Engine，因此它会调用连接器和 Engine 的 start 方法。

这样 Tomcat 的启动就算完成了。下面我来详细介绍一下上面这个启动过程中提到的几个非常关键的启动类和组件。

这些启动类或者组件不处理具体请求，它们的任务主要是“管理”，管理下层组件的生命周期，并且给下层组件分配任务，也就是把请求路由到负责“干活儿”的组件。因此我把它们比作 Tomcat 的“高层”。

今天我们就来看看这些“高层”的实现细节，目的是让我们逐步理解 Tomcat 的工作原理。另一方面，软件系统中往往都有一些起管理作用的组件，你可以学习和借鉴 Tomcat 是如何实现这些组件的。

Catalina

Catalina 的主要任务就是创建 Server，它不是直接 new 一个 Server 实例就完事了，而是需要解析 server.xml，把在 server.xml 里配置的各种组件一一创建出来，接着调用 Server 组件的 init 方法和 start 方法，这样整个 Tomcat 就启动起来了。作为“管理者”，Catalina 还需要处理各种“异常”情况，比如当我们通过“Ctrl + C”关闭 Tomcat 时，Tomcat 将如何优雅的停止并且清理资源呢？因此 Catalina 在 JVM 中注册一个“关闭钩子”。

public void start() {
    //1. 如果持有的 Server 实例为空，就解析 server.xml 创建出来
    if (getServer() == null) {
        load();
    }
    //2. 如果创建失败，报错退出
    if (getServer() == null) {
        log.fatal(sm.getString("catalina.noServer"));
        return;
    }

    //3. 启动 Server
    try {
        getServer().start();
    } catch (LifecycleException e) {
        return;
    }

    // 创建并注册关闭钩子
    if (useShutdownHook) {
        if (shutdownHook == null) {
            shutdownHook = new CatalinaShutdownHook();
        }
        Runtime.getRuntime().addShutdownHook(shutdownHook);
    }

    // 用 await 方法监听停止请求
    if (await) {
        await();
        stop();
    }
}

那什么是“关闭钩子”，它又是做什么的呢？如果我们需要在 JVM 关闭时做一些清理工作，比如将缓存数据刷到磁盘上，或者清理一些临时文件，可以向 JVM 注册一个“关闭钩子”。“关闭钩子”其实就是一个线程，JVM 在停止之前会尝试执行这个线程的 run 方法。下面我们来看看 Tomcat 的“关闭钩子”CatalinaShutdownHook 做了些什么。

protected class CatalinaShutdownHook extends Thread {

    @Override
    public void run() {
        try {
            if (getServer() != null) {
                Catalina.this.stop();
            }
        } catch (Throwable ex) {
           ...
        }
    }
}

从这段代码中你可以看到，Tomcat 的“关闭钩子”实际上就执行了 Server 的 stop 方法，Server 的 stop 方法会释放和清理所有的资源。

Server 组件

Server 组件的具体实现类是 StandardServer，我们来看下 StandardServer 具体实现了哪些功能。Server 继承了 LifeCycleBase，它的生命周期被统一管理，并且它的子组件是 Service，因此它还需要管理 Service 的生命周期，也就是说在启动时调用 Service 组件的启动方法，在停止时调用它们的停止方法。Server 在内部维护了若干 Service 组件，它是以数组来保存的，那 Server 是如何添加一个 Service 到数组中的呢？

@Override
public void addService(Service service) {

    service.setServer(this);

    synchronized (servicesLock) {
        // 创建一个长度 +1 的新数组
        Service results[] = new Service[services.length + 1];

        // 将老的数据复制过去
        System.arraycopy(services, 0, results, 0, services.length);
        results[services.length] = service;
        services = results;

        // 启动 Service 组件
        if (getState().isAvailable()) {
            try {
                service.start();
            } catch (LifecycleException e) {
                // Ignore
            }
        }

        // 触发监听事件
        support.firePropertyChange("service", null, service);
    }

}

从上面的代码你能看到，它并没有一开始就分配一个很长的数组，而是在添加的过程中动态地扩展数组长度，当添加一个新的 Service 实例时，会创建一个新数组并把原来数组内容复制到新数组，这样做的目的其实是为了节省内存空间。

除此之外，Server 组件还有一个重要的任务是启动一个 Socket 来监听停止端口，这就是为什么你能通过 shutdown 命令来关闭 Tomcat。不知道你留意到没有，上面 Caralina 的启动方法的最后一行代码就是调用了 Server 的 await 方法。

在 await 方法里会创建一个 Socket 监听 8005 端口，并在一个死循环里接收 Socket 上的连接请求，如果有新的连接到来就建立连接，然后从 Socket 中读取数据；如果读到的数据是停止命令“SHUTDOWN”，就退出循环，进入 stop 流程。

Service 组件

Service 组件的具体实现类是 StandardService，我们先来看看它的定义以及关键的成员变量。

public class StandardService extends LifecycleBase implements Service {
    // 名字
    private String name = null;

    //Server 实例
    private Server server = null;

    // 连接器数组
    protected Connector connectors[] = new Connector[0];
    private final Object connectorsLock = new Object();

    // 对应的 Engine 容器
    private Engine engine = null;

    // 映射器及其监听器
    protected final Mapper mapper = new Mapper();
    protected final MapperListener mapperListener = new MapperListener(this);

StandardService 继承了 LifecycleBase 抽象类，此外 StandardService 中还有一些我们熟悉的组件，比如 Server、Connector、Engine 和 Mapper。

那为什么还有一个 MapperListener？这是因为 Tomcat 支持热部署，当 Web 应用的部署发生变化时，Mapper 中的映射信息也要跟着变化，MapperListener 就是一个监听器，它监听容器的变化，并把信息更新到 Mapper 中，这是典型的观察者模式。

作为“管理”角色的组件，最重要的是维护其他组件的生命周期。此外在启动各种组件时，要注意它们的依赖关系，也就是说，要注意启动的顺序。我们来看看 Service 启动方法：

protected void startInternal() throws LifecycleException {

    //1. 触发启动监听器
    setState(LifecycleState.STARTING);

    //2. 先启动 Engine，Engine 会启动它子容器
    if (engine != null) {
        synchronized (engine) {
            engine.start();
        }
    }

    //3. 再启动 Mapper 监听器
    mapperListener.start();

    //4. 最后启动连接器，连接器会启动它子组件，比如 Endpoint
    synchronized (connectorsLock) {
        for (Connector connector: connectors) {
            if (connector.getState() != LifecycleState.FAILED) {
                connector.start();
            }
        }
    }
}

从启动方法可以看到，Service 先启动了 Engine 组件，再启动 Mapper 监听器，最后才是启动连接器。这很好理解，因为内层组件启动好了才能对外提供服务，才能启动外层的连接器组件。而 Mapper 也依赖容器组件，容器组件启动好了才能监听它们的变化，因此 Mapper 和 MapperListener 在容器组件之后启动。组件停止的顺序跟启动顺序正好相反的，也是基于它们的依赖关系。

Engine 组件

最后我们再来看看顶层的容器组件 Engine 具体是如何实现的。Engine 本质是一个容器，因此它继承了 ContainerBase 基类，并且实现了 Engine 接口。

public class StandardEngine extends ContainerBase implements Engine {
}

我们知道，Engine 的子容器是 Host，所以它持有了一个 Host 容器的数组，这些功能都被抽象到了 ContainerBase 中，ContainerBase 中有这样一个数据结构：

protected final HashMap<String, Container> children = new HashMap<>();

ContainerBase 用 HashMap 保存了它的子容器，并且 ContainerBase 还实现了子容器的“增删改查”，甚至连子组件的启动和停止都提供了默认实现，比如 ContainerBase 会用专门的线程池来启动子容器。

for (int i = 0; i < children.length; i++) {
   results.add(startStopExecutor.submit(new StartChild(children[i])));
}

所以 Engine 在启动 Host 子容器时就直接重用了这个方法。

那 Engine 自己做了什么呢？我们知道容器组件最重要的功能是处理请求，而 Engine 容器对请求的“处理”，其实就是把请求转发给某一个 Host 子容器来处理，具体是通过 Valve 来实现的。

每一个容器组件都有一个 Pipeline，而 Pipeline 中有一个基础阀（Basic Valve），而 Engine 容器的基础阀定义如下：

final class StandardEngineValve extends ValveBase {

    public final void invoke(Request request, Response response)
      throws IOException, ServletException {

      // 拿到请求中的 Host 容器
      Host host = request.getHost();
      if (host == null) {
          return;
      }

      // 调用 Host 容器中的 Pipeline 中的第一个 Valve
      host.getPipeline().getFirst().invoke(request, response);
  }

}

这个基础阀实现非常简单，就是把请求转发到 Host 容器。你可能好奇，从代码中可以看到，处理请求的 Host 容器对象是从请求中拿到的，请求对象中怎么会有 Host 容器呢？这是因为请求到达 Engine 容器中之前，Mapper 组件已经对请求进行了路由处理，Mapper 组件通过请求的 URL 定位了相应的容器，并且把容器对象保存到了请求对象中。

四、从Tomcat中提炼组件化设计规范

组件化及可配置

Tomcat 的整体架构是基于组件的，你可以通过 XML 文件或者代码的方式来配置这些组件，比如我们可以在 server.xml 配置 Tomcat 的连接器以及容器组件。相应的。也就是说，Tomcat 提供了一堆积木，怎么搭建这些积木由你来决定，你可以根据自己的需要灵活选择组件来搭建你的 Web 容器，并且也可以自定义组件，这样的设计为 Web 容器提供了深度可定制化。

那 Web 容器如何实现这种组件化设计呢？我认为有两个要点：

  • 第一个是面向接口编程。我们需要对系统的功能按照“高内聚、低耦合”的原则进行拆分，每个组件都有相应的接口，组件之间通过接口通信，这样就可以方便地替换组件了。比如我们可以选择不同连接器类型，只要这些连接器组件实现同一个接口就行。
  • 第二个是 Web 容器提供一个载体把组件组装在一起工作。组件的工作无非就是处理请求，因此容器通过责任链模式把请求依次交给组件去处理。对于用户来说，我只需要告诉 Web 容器由哪些组件来处理请求。把组件组织起来需要一个“管理者”，这就是为什么 Tomcat 和 Jetty 都有一个 Server 的概念，Server 就是组件的载体，Server 里包含了连接器组件和容器组件；容器还需要把请求交给各个子容器组件去处理，Tomcat 是责任链模式来实现的。

用户通过配置来组装组件，跟 Spring 中 Bean 的依赖注入相似。Spring 的用户可以通过配置文件或者注解的方式来组装 Bean，Bean 与 Bean 的依赖关系完全由用户自己来定义。这一点与 Web 容器不同，Web 容器中组件与组件之间的关系是固定的，比如 Tomcat 中 Engine 组件下有 Host 组件、Host 组件下有 Context 组件等，但你不能在 Host 组件里“注入”一个 Wrapper 组件，这是由于 Web 容器本身的功能来决定的。

组件的创建

由于组件是可以配置的，Web 容器在启动之前并不知道要创建哪些组件，也就是说，不能通过硬编码的方式来实例化这些组件，而是需要通过反射机制来动态地创建。具体来说，Web 容器不是通过 new 方法来实例化组件对象的，而是通过 Class.forName 来创建组件。无论哪种方式，在实例化一个类之前，Web 容器需要把组件类加载到 JVM，这就涉及一个类加载的问题，Web 容器设计了自己类加载器。

Spring 也是通过反射机制来动态地实例化 Bean，那么它用到的类加载器是从哪里来的呢？Web 容器给每个 Web 应用创建了一个类加载器，Spring 用到的类加载器是 Web 容器传给它的。

组件的生命周期管理

不同类型的组件具有父子层次关系，父组件处理请求后再把请求传递给某个子组件。

而 Tomcat 通过容器的概念，把小容器放到大容器来实现父子关系，其实它们的本质都是一样的。这其实涉及如何统一管理这些组件，如何做到一键式启停。

Tomcat 采用了类似的办法来管理组件的生命周期，主要有两个要点，

  • 父组件负责子组件的创建、启停和销毁。这样只要启动最上层组件，整个 Web 容器就被启动起来了，也就实现了一键式启停；
  • Tomcat 定义了组件的生命周期状态，并且把组件状态的转变定义成一个事件，一个组件的状态变化会触发子组件的变化，比如 Host 容器的启动事件里会触发 Web 应用的扫描和加载，最终会在 Host 容器下创建相应的 Context 容器，而 Context 组件的启动事件又会触发 Servlet 的扫描，进而创建 Wrapper 组件。那么如何实现这种联动呢？答案是观察者模式。具体来说就是创建监听器去监听容器的状态变化，在监听器的方法里去实现相应的动作，这些监听器其实是组件生命周期过程中的“扩展点”。

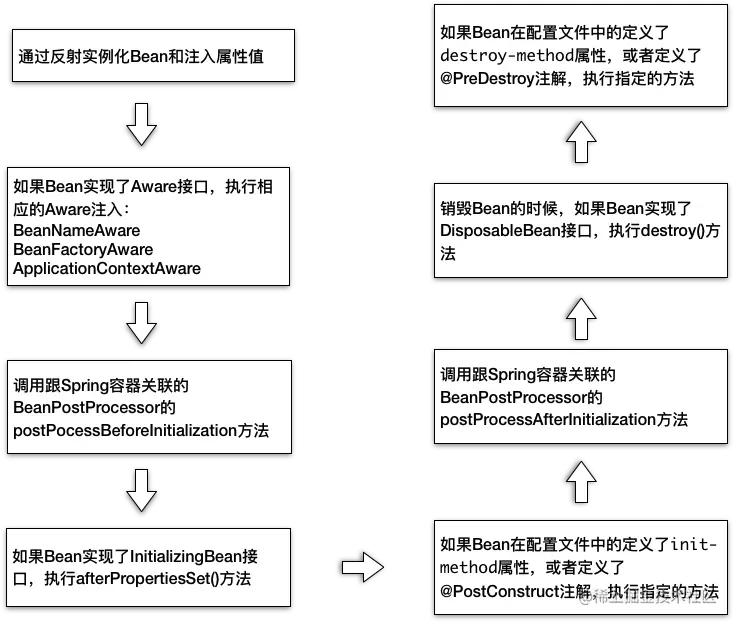

Spring 也采用了类似的设计，Spring 给 Bean 生命周期状态提供了很多的“扩展点”。这些扩展点被定义成一个个接口，只要你的 Bean 实现了这些接口，Spring 就会负责调用这些接口，这样做的目的就是，当 Bean 的创建、初始化和销毁这些控制权交给 Spring 后，Spring 让你有机会在 Bean 的整个生命周期中执行你的逻辑。下面我通过一张图帮你理解 Spring Bean 的生命周期过程：

组件的骨架抽象类和模板模式

具体到组件的设计的与实现，Tomcat 大量采用了骨架抽象类和模板模式。比如说 Tomcat 中 ProtocolHandler 接口，ProtocolHandler 有抽象基类 AbstractProtocol，它实现了协议处理层的骨架和通用逻辑，而具体协议也有抽象基类，比如 HttpProtocol 和 AjpProtocol。对于 Jetty 来说，Handler 接口之下有 AbstractHandler，Connector 接口之下有 AbstractorConnector，这些抽象骨架类实现了一些通用逻辑，并且会定义一些抽象方法，这些抽象方法由子类实现，抽象骨架类调用抽象方法来实现骨架逻辑。

这是一个通用的设计规范，不管是 Web 容器还是 Spring，甚至 JDK 本身都到处使用这种设计，比如 Java 集合中的 AbstractSet、AbstractMap 等。 值得一提的是，从 Java 8 开始允许接口有 default 方法，这样我们可以把抽象骨架类的通用逻辑放到接口中去。

五、优化并提高Tomcat启动速度

清理你的 Tomcat

1. 清理不必要的 Web 应用

首先我们要做的是删除掉 webapps 文件夹下不需要的工程，一般是 host-manager、example、doc 等这些默认的工程，可能还有以前添加的但现在用不着的工程，最好把这些全都删除掉。如果你看过 Tomcat 的启动日志，可以发现每次启动 Tomcat，都会重新布署这些工程。

2. 清理 XML 配置文件

我们知道 Tomcat 在启动的时候会解析所有的 XML 配置文件，但 XML 解析的代价可不小，因此我们要尽量保持配置文件的简洁，需要解析的东西越少，速度自然就会越快。

3. 清理 JAR 文件

我们还可以删除所有不需要的 JAR 文件。JVM 的类加载器在加载类时，需要查找每一个 JAR 文件，去找到所需要的类。如果删除了不需要的 JAR 文件，查找的速度就会快一些。这里请注意：Web 应用中的 lib 目录下不应该出现 Servlet API 或者 Tomcat 自身的 JAR，这些 JAR 由 Tomcat 负责提供。如果你是使用 Maven 来构建你的应用，对 Servlet API 的依赖应该指定为<scope>provided</scope>。

4. 清理其他文件

及时清理日志，删除 logs 文件夹下不需要的日志文件。同样还有 work 文件夹下的 catalina 文件夹，它其实是 Tomcat 把 JSP 转换为 Class 文件的工作目录。有时候我们也许会遇到修改了代码，重启了 Tomcat，但是仍没效果，这时候便可以删除掉这个文件夹，Tomcat 下次启动的时候会重新生成。

禁止 Tomcat TLD 扫描

Tomcat 为了支持 JSP，在应用启动的时候会扫描 JAR 包里面的 TLD 文件，加载里面定义的标签库，所以在 Tomcat 的启动日志里，你可能会碰到这种提示：

At least one JAR was scanned for TLDs yet contained no TLDs. Enable debug logging for this logger for a complete list of JARs that were scanned but no TLDs were found in them. Skipping unneeded JARs during scanning can improve startup time and JSP compilation time.

Tomcat 的意思是，我扫描了你 Web 应用下的 JAR 包，发现 JAR 包里没有 TLD 文件。我建议配置一下 Tomcat 不要去扫描这些 JAR 包，这样可以提高 Tomcat 的启动速度，并节省 JSP 编译时间。

那如何配置不去扫描这些 JAR 包呢，这里分两种情况：

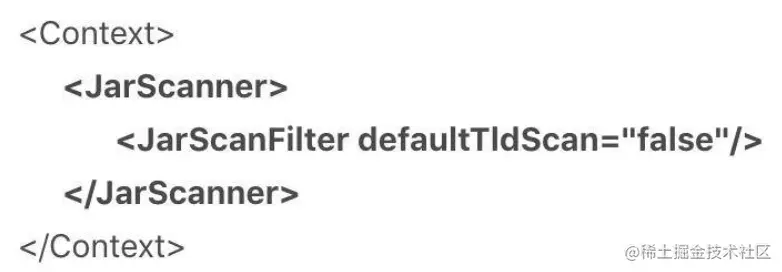

  • 如果你的项目没有使用 JSP 作为 Web 页面模板，而是使用 Velocity 之类的模板引擎，你完全可以把 TLD 扫描禁止掉。方法是，找到 Tomcat 的conf/目录下的context.xml文件，在这个文件里 Context 标签下，加上JarScanner和JarScanFilter子标签，像下面这样。
  • 如果你的项目使用了 JSP 作为 Web 页面模块，意味着 TLD 扫描无法避免，但是我们可以通过配置来告诉 Tomcat，只扫描那些包含 TLD 文件的 JAR 包。方法是，找到 Tomcat 的conf/目录下的catalina.properties文件，在这个文件里的 jarsToSkip 配置项中，加上你的 JAR 包。
    tomcat.util.scan.StandardJarScanFilter.jarsToSkip=xxx.jar

关闭 WebSocket 支持

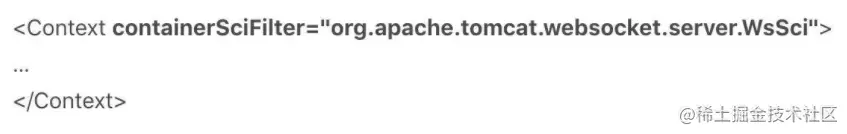

Tomcat 会扫描 WebSocket 注解的 API 实现，比如@ServerEndpoint注解的类。我们知道，注解扫描一般是比较慢的，如果不需要使用 WebSockets 就可以关闭它。具体方法是，找到 Tomcat 的conf/目录下的context.xml文件，给 Context 标签加一个containerSciFilter的属性，像下面这样。

更进一步，如果你不需要 WebSockets 这个功能，你可以把 Tomcat lib 目录下的websocket-api.jar和tomcat-websocket.jar这两个 JAR 文件删除掉，进一步提高性能。

关闭 JSP 支持

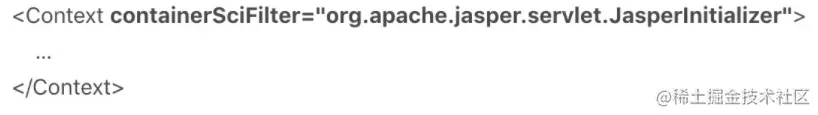

跟关闭 WebSocket 一样，如果你不需要使用 JSP，可以通过类似方法关闭 JSP 功能，像下面这样。

我们发现关闭 JSP 用的也是containerSciFilter属性，如果你想把 WebSocket 和 JSP 都关闭，那就这样配置：

禁止 Servlet 注解扫描

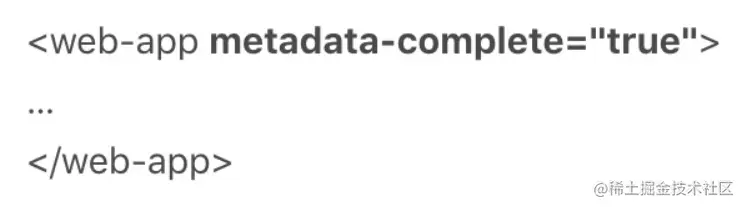

Servlet 3.0 引入了注解 Servlet，Tomcat 为了支持这个特性，会在 Web 应用启动时扫描你的类文件，因此如果你没有使用 Servlet 注解这个功能，可以告诉 Tomcat 不要去扫描 Servlet 注解。具体配置方法是，在你的 Web 应用的web.xml文件中，设置<web-app>元素的属性metadata-complete="true"，像下面这样。

配置 Web-Fragment 扫描

Servlet 3.0 还引入了“Web 模块部署描述符片段”的web-fragment.xml，这是一个部署描述文件，可以完成web.xml的配置功能。而这个web-fragment.xml文件必须存放在 JAR 文件的META-INF目录下，而 JAR 包通常放在WEB-INF/lib目录下，因此 Tomcat 需要对 JAR 文件进行扫描才能支持这个功能。

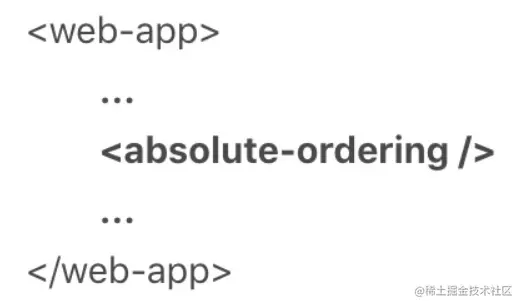

你可以通过配置web.xml里面的<absolute-ordering>元素直接指定了哪些 JAR 包需要扫描web fragment，如果<absolute-ordering/>元素是空的， 则表示不需要扫描，像下面这样。

随机数熵源优化

这是一个比较有名的问题。Tomcat 7 以上的版本依赖 Java 的 SecureRandom 类来生成随机数，比如 Session ID。而 JVM 默认使用阻塞式熵源（/dev/random）， 在某些情况下就会导致 Tomcat 启动变慢。当阻塞时间较长时， 你会看到这样一条警告日志：

<DATE> org.apache.catalina.util.SessionIdGenerator createSecureRandom
INFO: Creation of SecureRandom instance for session ID generation using [SHA1PRNG] took [8152] milliseconds.

这其中的原理我就不展开了，你可以阅读资料获得更多信息。解决方案是通过设置，让 JVM 使用非阻塞式的熵源。

我们可以设置 JVM 的参数：

 -Djava.security.egd=file:/dev/./urandom

或者是设置java.security文件，位于$JAVA_HOME/jre/lib/security目录之下：

securerandom.source=file:/dev/./urandom

这里请你注意，/dev/./urandom中间有个./的原因是 Oracle JRE 中的 Bug，Java 8 里面的 SecureRandom 类已经修正这个 Bug。 阻塞式的熵源（/dev/random）安全性较高， 非阻塞式的熵源（/dev/./urandom）安全性会低一些，因为如果你对随机数的要求比较高， 可以考虑使用硬件方式生成熵源。

并行启动多个 Web 应用

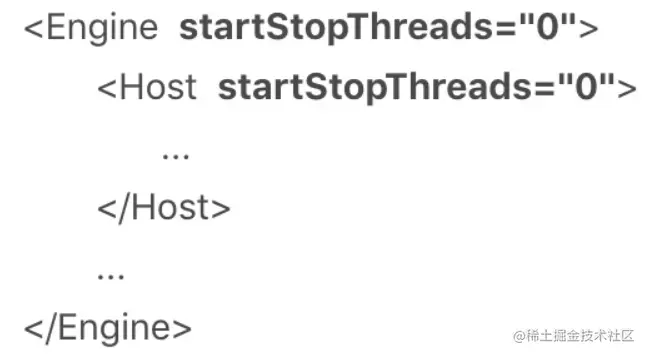

Tomcat 启动的时候，默认情况下 Web 应用都是一个一个启动的，等所有 Web 应用全部启动完成，Tomcat 才算启动完毕。如果在一个 Tomcat 下你有多个 Web 应用，为了优化启动速度，你可以配置多个应用程序并行启动，可以通过修改server.xml中 Host 元素的 startStopThreads 属性来完成。startStopThreads 的值表示你想用多少个线程来启动你的 Web 应用，如果设成 0 表示你要并行启动 Web 应用，像下面这样的配置。 这里需要注意的是，Engine 元素里也配置了这个参数，这意味着如果你的 Tomcat 配置了多个 Host（虚拟主机），Tomcat 会以并行的方式启动多个 Host。
