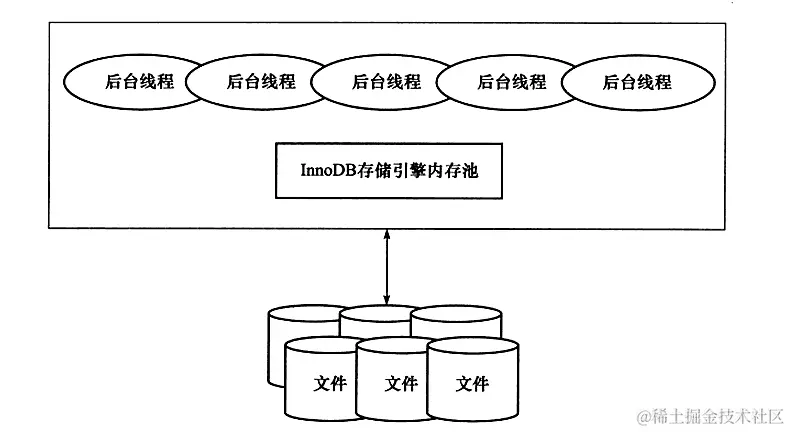

InnoDB架构图

可以看到主要由3部分组成，分别为后台线程、InnoDB存储引擎内存池及文件。
后台线程一个作用是负责刷新内存池中的数据，因为内存池相当于CPU与磁盘文件中间的缓冲，加速CPU对磁盘文件的访问，因此内存池中会存有磁盘文件的一部分缓存数据，而该部分数据会通过LRU算法进行更新，后台线程则正是执行这个操作。另一个作用是将已修改的数据文件刷新到磁盘文件，因为在InnoDB中，会将数据先写入内存池中，之后再通过后台线程将该部分数据（也称为脏页，即内存池中与磁盘文件中不一致的那部分数据）刷到磁盘文件中。

缓冲池工作原理 缓冲池简单来说就是一块内存区域，用于弥补磁盘速度与CPU之间的数据差异，从而减弱对数据库性能的影响。
InnoDB是以数据页来管理磁盘文件的。在数据库中进行读取操作时，会先判断该页是否已在缓冲池中，如果已经在了，则缓存命中，直接读取该页。否则，读取磁盘上的页，此外，根据LRU算法，会对缓冲池的数据进行刷新。对数据库中的页进行修改时，会先修改在缓冲池中的页，之后通过Checkpoint机制刷新到磁盘。

对修改页操作的进一步分析
正如我们知道缓冲池可以用来缓存数据，因此我们可以很容易理解，为什么在修改时，先对缓冲池的中页进行修改，而不是直接对磁盘文件进行操作。可是InnoDB在修改完缓冲池中的页数据后没有将其写回到磁盘文件，这样如果在数据页写回到磁盘文件前发生了宕机，就会造成数据修改的丢失。为了避免该问题，当前的事务数据库系统，普遍都采用了Write Ahead Log策略，即当事务提交时，先写redo log，再修改缓冲池中的页。采用这种策略后，当由于在数据页写回磁盘文件前发生宕机而导致数据修改的丢失，就可以通过redo log来完成数据的恢复。这也是InnoDB对ACID中D（持久性） 的实现。

redo log中记录了 对数据页的修改

Checkpoint机制
一般来说缓冲池大小和redo log日志的大小都是有限的，Checkpoint就是在这个前提下，对脏页进行刷新的方式。

• 当缓冲池不够用时，将脏页刷新到磁盘
• 当redo log不够用时，将脏页刷新到磁盘
  至于为什么采用这样的方式，这两者其实理解起来差不多。假如缓冲池不够用了，后续写操作要对不在缓冲池中的页进行修改，这时候如果不将脏页刷新到磁盘，就会因为数据页的置换导致被置换出去的数据页丢失，因此必须在不够用时，将脏页刷新到磁盘。假如redo log不够用了，后续修改操作产生的redo log记录会将原本redo log中的记录覆盖，如果此时发生了宕机，就会造成被覆盖部分数据页修改的丢失，所以在redo log不够用时，也必须将脏页刷新到磁盘。

补充：写入redo log记录时，会先写入redo log缓冲池中，并根据一定的策略刷新到redo log磁盘文件中。具体有以下三种情况。

• Master Thread每一秒将redo log缓冲爱护刷新到redo log磁盘文件中
• 事务提交时会将redo log缓冲爱护刷新到redo log磁盘文件中
• 当redo log缓冲池剩余空间小于1/2时，将redo log缓冲爱护刷新到redo log磁盘文件中
