Google Protocol Buffers 序列化原理Google的ProtocolBuffers跨语言、性能好，序

Google 的 Protocol Buffers 跨语言、性能好，序列化后的消息体小利于传输，被广泛应用于RPC调用，数据存储。

本文一共分为 6 部分(TLV编码、压缩整形、字符串、嵌套类型、数组、Map)，跟大家拆解 ProtoBuffer 序列化原理。

—

TLV 编码

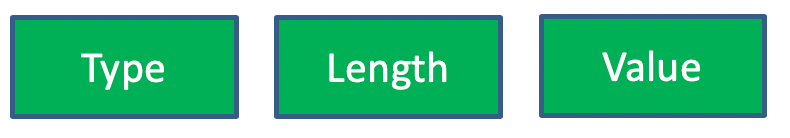

T：Type ，用于标识标签或者编码格式信息。
L：Length 定义数值的长度。
V：Value表示实际的数值。

这个是个比较通用的结构类型，很多序列化工具都是基于这种类型的优化。

我们来看一个简单的 proto 定义：

message Test1 {  optional int32 a = 1;}

最后一个数字是字段的序号(field_number)，不能重复，每个字段有了唯一的编号，有了编号之后就可以不用存储字段名称。

正常情况下一个字段名称最少也2、3个字符，一个字符占用 2 个字节。而是用整数，再加上接下来讲的压缩整形，标识这个字段可能只需要 1 个字节就够了。

Protocol Buffers 将数据分了六种类型：

类型	含义	使用场景
0	压缩整形	int32, int64, uint32, uint64, sint32, sint64, bool, enum
1	固定64位	fixed64, sfixed64, double
2	不定长	string, bytes, embedded messages, packed repeated fields
3	Start group	废弃
4	End group	废弃
5	固定32位	fixed32, sfixed32, float

6 种类型用 3 位二进制即可保存，我们用 wire_type 代表类型，对应 TLV 编码 T 的定义如下：

T = (field_number << 3) | wire_type

用低三位来存储 wire_type，剩下存放字段序号，然后 T 再用压缩整形进行序列化。

除了第二种不定长，我们可以认为其他类型都是定长的，所以定长的类型就不需要 L，直接 TV 就可以表示。

—

压缩整形

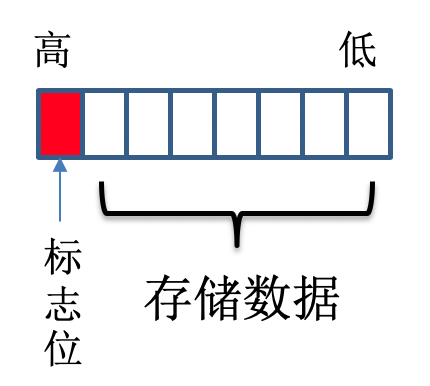

一个字节一共有 8 位，我们可以用低 7 位来存储数据，最高位表示是否需要更多字节来存储。

比如我们要存储一个 int 类型的 128 ，4个字节，转换后只需要两个字节存储。

接下来我们看个示例:

当我们给 a 赋值 128 的时候，输出的序列化后的字节数组：

[8, -128, 1]

8：对应的二进制为：

0000 1000，低3位是 0 表示使用的是压缩整形，剩下的数字是 1，表示序号为 1 的字段。
-128： 转换成二进制：

1000 0000，由于采用的是压缩整形，最高位是标记为，表示下一个字节跟这个字节是一起的。
1：转换成二进制：

0000 0001，这里标志位是 0 表示到这里已经读取到所有数据了，跟前一个字节数据拼接在一起：

000 0001 000 0000，对应的 int 类型数字是 128。

再看个示例，当 a 的值是 -1 时，输出的序列化数组：

[8, -1, -1, -1, -1, -1, -1, -1, -1, -1, 1]

这里 8 后面有 10 个字节，int32 大小是 4 个字节，算上压缩标志位最多也是 5个字节，为什么这里 10 个字节呢？其实对于 int32 类型的负数，ProtoBuffer 在序列化时候，会转换成 int64 为来处理。

对于 -1 来说，转换成 int64 每一位都是 1，一共有64个 1，7个一组，一共有 9 组，最后还剩一位 1 ，如下所示（第一组后面省略剩下相同的 8 组）

1111 1111, ... , 0000 0001

**ZigZag encoding**

通过上面的示例，我们可以发现，负数由于最高位是符号位，肯定是 1，对于负数来说并不能起到压缩效果，针对这种情况 ProtoBuffer 提供了有符号整型（sint32 和 sint64）。

这种类型怎么序列化呢？负数最高位符号位一定是 1，比如我们可以将符号位移到最低位。负数在计算机中是补码存储的，越接近 0 的负数，高位 1 越多，由于是补码取过反，我们是不是可以再取反下，将 1 转换成 0。

下面来看 sint32 公式（64 位的将 31 换成 63）

(n << 1) ^ (n >> 31)

n<<1： 相当于将最低位空出来。
n>>31： 带符号移位，正数就是 32 个 0，负数就是 32 个 1。
**异或：**相当于把符号位移到低位，并对负数做个取反。

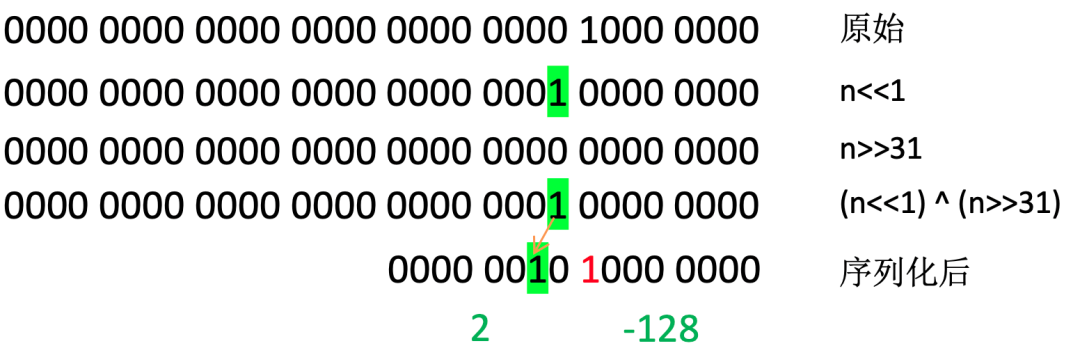

如果 128 以这种方式序列化后会是什么样？过程如下：

与 0 异或相当于不做任何改变，所以对于正数来说，相当于做了左移一位。

接下来看下 -1 转换情况：

经过这样转换后对于数值比较小的负数，都转换成正数，来起到压缩的效果。

—

字符串

定义如下结构：

message Test2 {  optional string b = 1;}

给 b 赋值 "java" 输出的字节数组如下：

[10, 4, 106, 97, 118, 97]

第一个字节标记类型和序号，大家可以自己推算。第二个字节是长度，也是用压缩整形序列化，后面 4 个字节对应 “java” 这 4 个字符的 ASCII 码。

—

嵌套类型

如下 Test3 中包含 Test1 数据

message Test3 {  optional Test1 c = 1;}

Test1 中的 a 赋值 128，将 Test3 序列化输出如下：

[10, 3, 8, -128, 1]

10：0000 1010 对应的是 c 字符的位置和序号
3：接下来内容大小，3 个字节
8, -128, 1：对应的是 Test1 的数据

—

数组

repeated 是表示字段可以重复。

message Test4 {   repeated int32 d = 1;}

这里给 d 添加 2 个值 “1” 和 “128”，输出如下：

[8, 1, 8, -128, 1]

8, 1：这里表示 1
8, -128, 1：这里表示 128

这里跟基本类型序列化一样，只不过数组中每一个元素序列化的时候都有一个相同的 T (Type，示例中的 8)。

这里在序列化的时候，ProtoBuffer 并不保证数组的元素一定是连续存储，有可能中间序列化的有别的元素。

对于基本类型来说数组可以压缩，省略掉每个元素都要标记 T 。配置了压缩之后，数组就是连续存储。

message Test4 {   repeated int32 d = 1 [packed=true];}

同样的 “1” 和 “128” 输出如下：

[10, 3, 1, -128, 1]

10：field_number=1 ，wire_type=2，不定长。
3：长度，接下来 3 个字节存放数据。
1：0000 0001，高位是 0 说明是一个完整的数据，就是我们第一数据 1。
-128，1：对应的是第二个数据 128

—

Map

Map 的序列化方式跟数组是差不多的，我们可以认为一个 key-value 是一个 item，其实就相当于一个 item 数组。

定义如下结构

message Test5 {    map<string,Test1> e = 1;}

在 e 中添加 2 个元素： ("1", Test1(a=128))，("128", Test1(a=128))，序列化后的结果如下：

[10, 8, 10, 1, 49, 18, 3, 8, -128, 1, 10, 10, 10, 3, 49, 50, 56, 18, 3, 8, -128, 1]

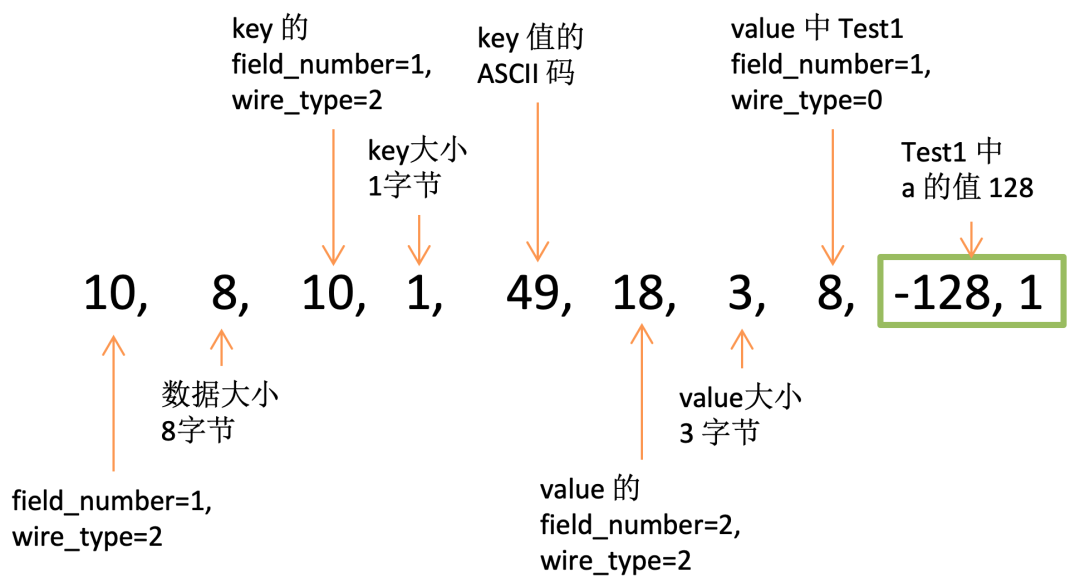

上面的数据可以拆分成 2 组，带大家分析下第一组数据，剩下一组可以自己分析。

10, 8, 10, 1, 49, 18, 3, 8, -128, 1, 10, 10, 10, 3, 49, 50, 56, 18, 3, 8, -128, 1
