Mysql——InnoDB存储引擎Checkpoint

呼呼菜菜
2,151 阅读4分钟

上一篇：Mysql——InnoDB存储引擎Buffer Pool

简介

上一篇说到，用户的修改操作会导致innoDB缓冲池出现脏页，如果说每次修改都需要将脏页刷新到磁盘的话，那么这个开销是非常大的。

还有一点，如果将脏页刷新到磁盘时发生了宕机，那么这个数据就无法恢复了，因此innoDB采用了Write Ahead Log策略，事务提交时，先记录到redo log，再修改页，修改完会先缓存到innoDB缓冲池中，通过后台线程去统一刷新。这样既能保证数据安全，又能很大提升性能。

但是，如果redo log无限增大（假设数据库已经运行了好几年的时间），缓冲池页无限大，那么宕机的时候通过整个redo log来恢复数据，这时整个redo log重放恢复的时间将会非常久。

Checkpoint（检查点）技术就来解决以上问题的。

Checkpoint机制

Checkpoint的特点

  • 缩短数据库恢复的时间：
    当数据库发生宕机时，不需要重放整个redo log，只需要重放Checkpoint之后的redo log，这样就可以大大缩短恢复时间；
  • 缓冲池不够用，将脏页刷新到磁盘：
    缓冲池不够用时，根据LRU算法会淘汰掉最近最少使用的页，如果该页是脏页的话，会强制执行CheckPoint，将该脏页刷回磁盘；
  • redo log不可用时，将脏页刷新到磁盘：
    由于重做日志不可能无限大，innoDB重做日志的设计按照循环使用规则，已经不再需要的日志可以被重用。因此如果重做日志经过一圈写到当前Checkpoint的位置，导致redo log不可用，将强制执行CheckPoint，将缓冲池的页至少刷新到当前重做日志的位置。

LSN

LSN(Log Sequence Number)用来标记版本，8个字节的数字。重做日志每增加多少个字节，LSN就递增多少。存放位置：

  • redo log：每次事务提交，先在log buffer生成LSN，然后刷新到磁盘的redo log，递增LSN；
  • 缓冲池中的页：保存两个LSN，第一次修改时LSN，最后一次修改时LSN；每次修改页，递增最后一次修改时LSN；
  • Checkpoint：每次将页刷新到磁盘，保存该页的第一次修改时LSN；

因此，数据库恢复时，只需要重放redo log的LSN - Checkpoint的LSN之间的操作。

Checkpoint类型

Checkpoint类型分为：

  • Sharp Checkpoint：发生在数据库关闭时将所有的脏页都刷新回磁盘，如果此时数据库脏页非常多，则会很大影响性能；

  • Fuzzy Checkpoint：默认方式，只刷新一部分脏页，不是刷新所有脏页；主要有以下几种情况：

    • Master Thread Checkpoint：每秒或者10秒的频率异步刷新缓冲池的脏页到磁盘。（由Page Cleaner Thread完成）
    • FLUSH_LRU_LIST Checkpoint：缓冲池不够用时，根据LRU算法会淘汰掉最近最少使用的页，如果该页是脏页的话，会强制执行CheckPoint，将该脏页刷回磁盘（由Page Cleaner Thread完成）；
    • Async/Sync Flush Checkpoint：重做日志不可用的情况，需要强制从脏页列表中选取一些脏页刷新磁盘到缓存（由Page Cleaner Thread完成）。

    假设将已经写到redo log的LSN记为redo_lsn，将已经刷新回磁盘最后一个脏页的LSN记为checkpoint_lsn（严格讲是最后一个脏页的第一次修改时LSN），则可定义：

    checkpoint_age = redo_lsn - checkpoint_lsn;
async_water_mark = 75% * total_redo_log_file_size;
sync_water_mark = 90% * total_redo_log_file_size;
#若total_redo_log_file_size = 2G，则async_water_mark=1.5G，sync_water_mark=1.8G

如果checkpoint_age<async_water_mark，不需要刷新磁盘；
如果async_water_mark<checkpoint_age<sync_water_mark，触发Async Flush；
如果sync_water_mark<checkpoint_age，触发Sync Flush，一般这种情况很少发生，除非日志设置特别小，并且在进行类似LOAD DATA的BULK INSERT操作，使得刷新后满足checkpoint_age<async_water_mark；

  • Dirty Page too much Checkpoint：即脏页数量太多，导致强制进行Checkpoint。由参数innodb_max_dirty_pages_pt来控制，默认75（即75%）。当脏页数量占据75%缓冲池时，刷新一部分脏页到磁盘。（由Page Cleaner Thread完成）

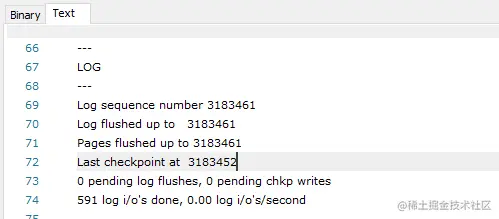

几个重要参数

  • Log sequence number：最新的LSN，存放在Log Buffer;
  • Log flushed up to：redo log上面的LSN，从Log Buffer刷新到redo log；
  • Pages flushed up to：最后一个脏页被刷回磁盘的最后一次修改时LSN；
  • Last checkpoint at：checkpoint LSN，即最后一个脏页被刷回磁盘的第一次修改时LSN；

四者之间的关系：Log sequence number >= Log flushed up to >= Pages flushed up to >= Last checkpoint at。

为什么checkpoint LSN要记录最后一个脏页被刷回磁盘的第一次修改时LSN而不是记录最后一个脏页被刷回磁盘的最后一次修改时LSN？
笔者认为，由于Flush list是来管理脏页列表，通过指针指向LRU的脏页，并按照脏页第一次修改时LSN进行排序。页的刷新顺序也算是按照Flush list排序规则，先刷出最旧的脏页。假设有这么一个场景，页1的LSN第一次被设置为10000，页2的LSN第一次被设置为20000，接着页1的LSN被修改为21000，此时页1被刷到磁盘，页2没有刷到磁盘，那么checkpoint LSN = 21000；而在这之后机器突然间挂了，重启恢复就会从21000开始恢复，就会导致之前页2的数据无法恢复。
