【设计模式】组合模式

尚武
924 阅读6分钟

本文主要介绍：组合模式原理和用法，以及组合模式的透明和安全实现。

模式背景

在书中给了一个案例：我们对给定的文件夹进行杀毒。文件夹和和子文件夹都需要递归进行查杀，并且需要依据文件是图片还是文本需要采用不同的查杀方式。

这是一个比较常见的业务场景。相当于我们要递归遍历一个树形结构，但是这个树里面的节点类型有好几种。我们自然会为每种类型的节点创建对应的类，但是问题出现在包含子文件夹和文件的文件夹这个类上（也就是非叶子节点）。对于这种节点，我们就需要对自己下面的文件类型进行区分，然后采用不同的杀毒策略。

这样就出现了一个问题：1. 非叶子节点的处理逻辑就很复杂，我们每种文件类型需要做区分在去调用查杀。2. 一旦添加了一个新的文件种类，需要修改文件夹类代码。

所以我们希望能让系统进行杀毒操作的时候，无论对什么文件和文件夹，他们都用同一套对外接口来操作，文件夹的代码就可以简化操作这个同一套标准的接口。

定义&概念

组合模式是对单个对象和组合对象（叶子节点和非叶子节点）抽象，使其使用具有一致性，组合模式又叫“整体-部分”模式。是一种对象结构型模式。对于树形的对象结构群体来说很有用。组合模式是使用面向对象的思想来实现树形结构的构建和处理。

原理

前面我们说过，问题主要出在了文件夹类进行处理的时候，各个文件不同需要做区分并调用查杀方法。现在希望能够有统一的调用接口。这就很简单：抽象！我们将文本文件，图片文件，还是文件夹都抽象公共部分出来。然后操作都是通过这个抽象来进行操作。以后添加什么新的文件类型，也只需要添加一个抽象的新的实现就行了。

所以可以理解为：组合模式主要的核心思想，是将树型结构中的节点抽象出一个抽象构建类。

必要条件

  • Component（抽象的节点类）
    • 这是组合模式的关键，就是将树形结构中的叶子节点和非叶子节点都抽象出一个父级（可以是接口也可以是抽象类）。这个抽象里面包含叶子和非叶子所有的属性和方法。可以广义的代表该树形体系中所有的节点。（是否组合模式就看是否将结构抽象出这样的一个公共抽象）
  • Leaf（叶子节点）
    • 就是树形结构中不包含子节点的那些Component的实现。
  • Composite（容器节点）
    • 非叶子节点部分，里面有个List，存放自己的子节点们。

因为系统中节点的种类不同，一般都可以会有各自的方法，比如文件夹节点有add，remove方法，但是叶子节点就没有。这时候我们对Component抽象的层次可以做一些控制，我们按照抽象层次程度分为透明模式和安全模式：

  • 透明模式
    • 抽象构建类定义了所有的方法。就是我们一直在说的组合模式。
    • 说他不够安全因为，如果在运行中调用了叶子节点的add，remove方法（这些方法本身对于叶子没有意义）可能会出错。
  • 安全模式
    • 抽象构建类中只定义通用的方法。叶子还是中间节点他们各自需要的方法，他们自己实现。

当然我们还可以在抽象构建类中对方法提供默认实现，需要使用该方法的进行覆写即可，这也是不透明的。都只是为了减少编写无用的代码，但是提供不了强约束。

UML

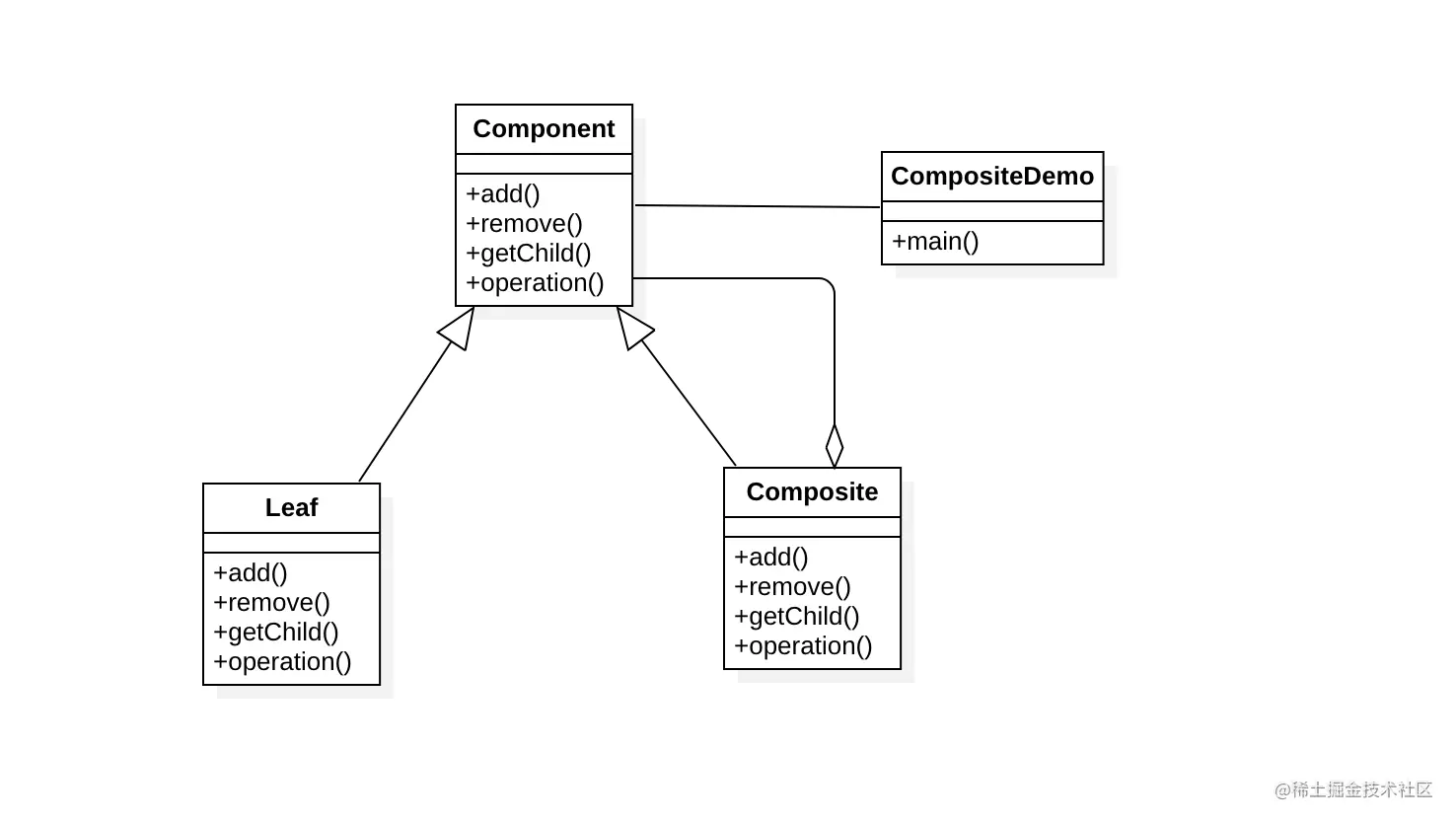

透明组合模式

透明组合模式

安全组合模式

安全组合模式

实现

透明组合模式

抽象层拥有所有的方法，这些方法可能叶子节点是不应该有的。 比如add和remove子节点。

抽象

public interface Component {
    void add(Component c);
    void remove(Component c);
    List<Component> getChild();
    void operation();
}

叶子

class Leaf implements Component {
    private String name;
    public Leaf(String name) {
        this.name = name;
    }
    @Override
    public void add(Component c) {
        System.out.println("can't add");
    }
    @Override
    public void remove(Component c) {
        System.out.println("can't remove");
    }
    @Override
    public List<Component> getChild() {
        return null;
    }
    @Override
    public void operation() {
        System.out.println("叶子节点：" + name);
    }
}

非叶子

class Composite implements Component {
    private List<Component> componentList = new ArrayList<>();
    private String name;
    public Composite(String name) {
        this.name = name;
    }
    @Override
    public void add(Component c) {
        componentList.add(c);
    }
    @Override
    public void remove(Component c) {
        componentList.remove(c);
    }
    @Override
    public List<Component> getChild() {
        return componentList;
    }
    @Override
    public void operation() {
        System.out.println("非叶子节点：" + name);
        componentList.forEach(Component::operation);
    }
}

使用

Component c1, c2, c3, f1, f2, f3;
c1 = new Leaf("1");
c2 = new Leaf("2");
c3 = new Leaf("3");
f1 = new Composite("1");
f2 = new Composite("2");
f3 = new Composite("3");
f1.add(c1);
f1.add(c2);
f2.add(f1);
f3.add(c3);
f1.add(f3);
f1.operation();

优点

  • 简单，保证了叶子节点和非叶子节点具有对外一致性，在对该树形节点递归处理的时候可以同等对待。

缺点

  • 不安全，叶子的特性（不能添加子节点）有可能被破坏，一旦错误调用可能会出问题，没有代码约束保证。
  • 其次，每次叶子节点实现抽象的时候，我们需要实现全部方法，add和remove这些就本是没必要去实现的，这就增加了编码复杂度。

安全组合模式

安全组合模式就是让抽象层剥离叶子节点不需要的方法，具体的实现让Composite自己实现。

实现1

我们可以使用适配器模式的缺省适配器来适配一个抽象，实现叶子的不需要的默认方法。然后让叶子节点来实现这个类。

public abstract class AbstractComponent implements Component {
    @Override
    public void add(Component c) {
        System.out.println("no support");
    }
    @Override
    public void remove(Component c) {
        System.out.println("no support");
    }
    @Override
    public List<Component> getChild() {
        System.out.println("no support");
        return null;
    }
    @Override
    public abstract void operation();
}

实现2

抽象构建中只定义公共方法，其他的他们自己用自己定义。

public interface ComponentSafe {
    void operation();
}

叶子

class LeafSafe implements ComponentSafe {
    private String name;

    public LeafSafe(String name) {
        this.name = name;
    }

    @Override
    public void operation() {
        System.out.println("叶子：" + name);
    }
}

非叶子

class CompositeSafe implements ComponentSafe {
    private String name;
    private List<ComponentSafe> componentSafeList = new ArrayList<>();

    public CompositeSafe(String name) {
        this.name = name;
    }

    @Override
    public void operation() {
        System.out.println("非叶子节点" + name);
        componentSafeList.forEach(ComponentSafe::operation);
    }

    public void add(ComponentSafe c) {
        componentSafeList.add(c);
    }

    public void remove(ComponentSafe c) {
        componentSafeList.remove(c);
    }

    public List<ComponentSafe> getChild() {
        return componentSafeList;
    }
}

使用

ComponentSafe c1, c2, c3;
c1 = new LeafSafe("1");
c2 = new LeafSafe("2");
c3 = new LeafSafe("3");
CompositeSafe f1, f2, f3;
f1 = new CompositeSafe("1");
f2 = new CompositeSafe("2");
f3 = new CompositeSafe("3");
//build
f1.add(c1);
f1.add(c2);
f1.add(c3);
f2.add(f3);
f1.add(f2);
f1.operation();

优点

  • 安全了，叶子节点不用管不属于他的方法了，有强约束里保证，叶子节点决定不会调用到add remove方法。

缺点

  • 但是不透明了，构建叶子和构建容器需要使用不同的方法来构建。我们无法只面对抽象进行编程。

使用场景

适用于有整体和部分的层次结构，这里的整体和部分指的是系统中类，他们的大致功能是相同的，小部分存在差异。我们如果希望以一种方式忽略整体和部分的差异，让客户单可以直接面向抽象编程，使用统一的标准对待他们。

有树形结构的使用场景，如树形菜单，文件、文件夹的管理。

总结

总的来说，组合模式的核心就是对系统中大同小异的类做抽象！以方便于客户端直接面向抽象编程。透明还是安全的结合场景选择最适合的。

附

相关代码：github.com/zhaohaoren/…

如有代码和文章问题，还请指正！感谢！
