1. 概念

UML（Unified modeling language）统一建模语言，是一种用于软件系统分析和设计的语言工具，用来帮助软件开发人员进行思考和记录思路的结果

2. 分类

用例图
静态结构图：类图、对象图、包图、组件图、部署图（类图是描述类与类之间的关系的，是UML图中最核心的）
动态行为图：交互图（时序图与协作图）、状态图、活动图

3. 类图

用于描述系统中的类(对象)本身的组成和类(对象)之间的各种静态关系。
类之间的关系：依赖、泛化（继承）、实现、关联、聚合与组合

3.1 依赖关系

只要是类中用到了对方，那他们之间就存在依赖关系举例：

public class PersonServiceBean {
    private PersonDao personDao;//类
    public void save(Person person){}
	public IDCard getIDCard(Integer personid){}
	public void modify(){
		Department department = new Department();
	}
}
public class PersonDao{}
public class IDCard{}
public class Person{}
public class Department{}

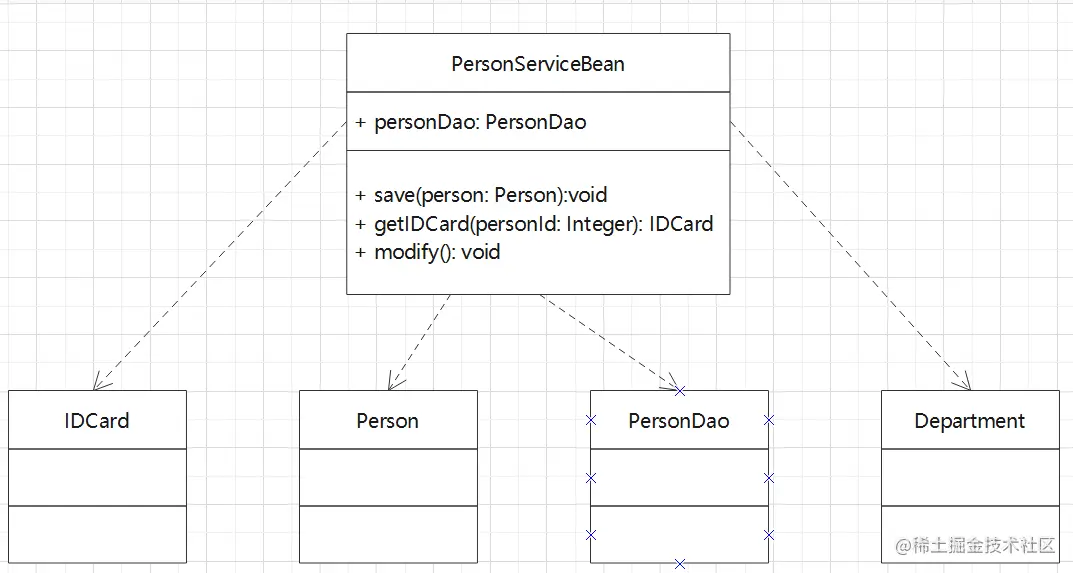

这里PersonServiceBean类使用到了PersonDao、IDCard、Person、Department这四个类，所有对这四个类产生了依赖关系用UML图表示为：

UML类图中的类的图例是一个三层的矩形，第一层书写的是类的全限定名或者类名；第二层是Field，也就是成员变量格式，格式如：Attribute A: type = defaultValue；第三层是Method区域，也就是方法，格式如Operation A(params) : return

依赖关系使用的是 ---> 样式的虚线箭头，A依赖（使用了）B，那么就是 A ---> B

3.2 泛化

泛化就是继承关系，如果A继承了B，那么就说A和B存在泛化关系，泛化是依赖的特例举例：

public abstract class DaoSupport{
    public void save(Object entity){
    }
    public void delete(Object id){
    }
}
public class PersonServiceBean extends Daosupport，所以这两个类是泛化的关系
{
}

可以看到PersonServiceBean继承了Daosupport，所以这两个类是泛化的关系

泛化关系使用的UML图例是 ────▷ 样式的实线箭头，A继承了B，那么就是 A ───▷ B

3.3 实现

实现是针对接口的，就是A类实现了B接口，实现关系也是依赖关系的特例

public interface PersonService {
    public void delete(Interger id);
    }
public class PersonServiceBean implements PersonService {
	public void delete(Interger id){}
}

PersonServiceBean实现了PersonService接口

实现关系使用的UML图例是 ---▷ 样式的虚线箭头，A实现了B，那么就是 A ---▷ B

3.4 关联

关联关系其实就是类与类的联系，他是依赖关系的特例

关联关系具有导航性，有双向的或者单向的关系

类中如果有某个类的成员变量，就构成了关联关系

关系具有多重性：如“1”（表示有且仅有一个），“0...”（表示0个或者多个），“0，1”（表示0个或者一个），“n...m”(表示n到 m个都可以),“m...*”（表示至少m个）

UML图示：

3.5 聚合

聚合表示的是整体和部分的关系，整体和部分可以分开。聚合是关联的特例，所以具有关联关系的导航性和多重性比如一台电脑包括键盘、鼠标、显示器等，而且各个部件脱离了电脑还是能够使用的，那么这叫做聚合聚合关系的UML图例是 ────◇ 带有菱形的实线举例：

public class Computer {
    private Mouse mouse;
    private Monitor monitor;

    public Mouse getMouse() {
        return mouse;
    }

    public void setMouse(Mouse mouse) {
        this.mouse = mouse;
    }

    public Monitor getMonitor() {
        return monitor;
    }

    public void setMonitor(Monitor monitor) {
        this.monitor = monitor;
    }
}

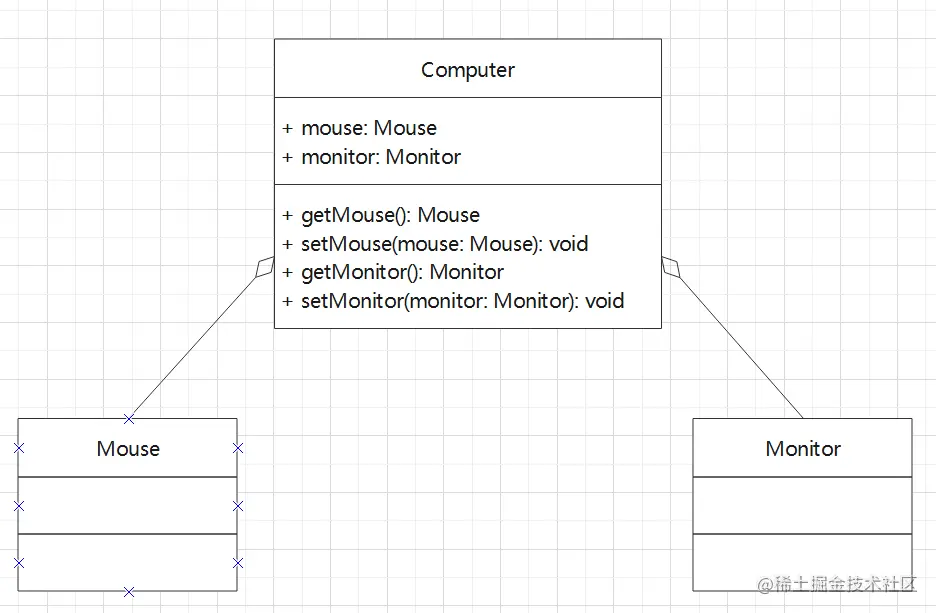

可以看到Computer类具有Mouse类和Monitor类的对象

这里不可分离的体现的是mouse和monitor是没有默认赋值，通过getter和setter来赋值

B中含有A类对象，说明A聚合到B，所以是 A ────◇ B

3.6 组合

如果我们认为Mouse、Monitor类和Computer类是不可分离的，那么这三者就升级为组合关系组合关系使用 ────◆ 带有实心菱形的实线

举例: Person类具有iDCard变量和head变量，这里IDCard和Person是聚合关系，head变量和Person是组合关系，因为不可分割

public class Person {
    private IDCard idCard; // 集合关系
    private Head head = new Head(); // 组合关系

    public IDCard getIdCard() {
        return idCard;
    }

    public void setIdCard(IDCard idCard) {
        this.idCard = idCard;
    }
}

这里组合关系体现为：随着Person类对象的创建，Head对象也会随之被创建

UML表示为：

注意：这里并不是说在定义的时候有没有new是硬性区分聚合和组合的关系的标准，如果在程序中Person实体中定义了IDCard进行级联删除，即删除Person的时候连同IDCard一起删除。那么两者就是组合关系
