OpenGL 环境搭建及初步绘制

·  阅读 223

#准备资源

  • CLTools

  • glew

  • libGLTools.a 百度网盘分享地址:百度网盘,提取码:kwas #配置OpenGL环境

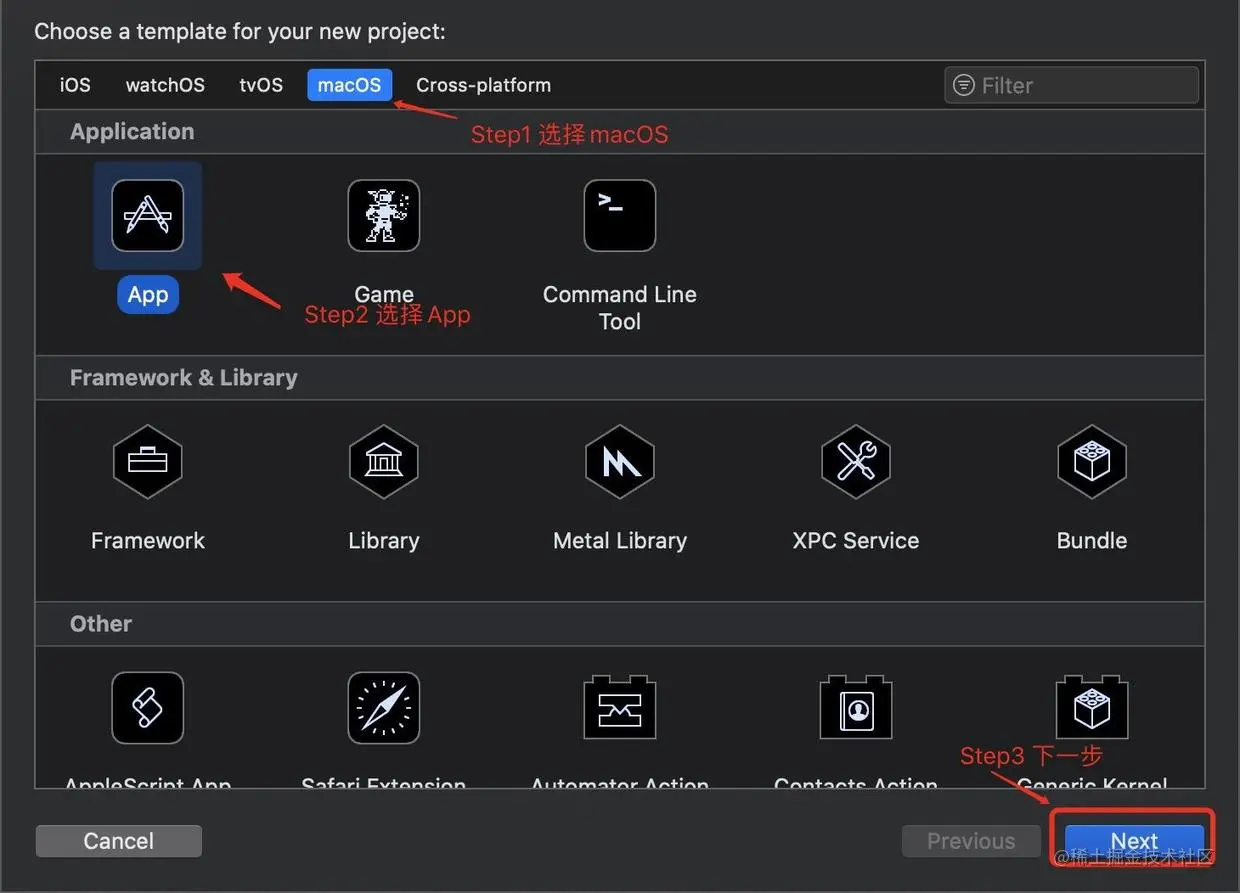

  • 打开Xcode -> macOS -> Cocoa App 创建工程.png

  • 添加依赖库 添加依赖库.png

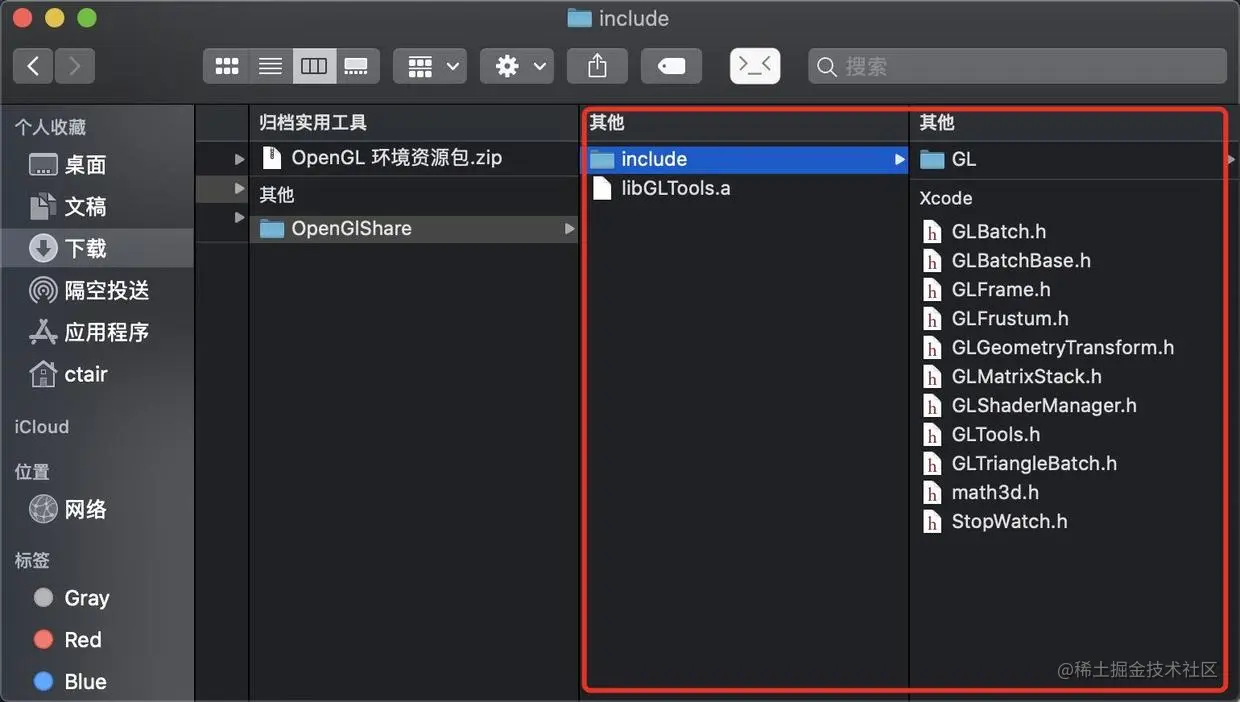

  • 将下载好的资料解压缩 将下载好的资料解压缩.png

  • 将准备好的资料引入工程 将准备好的资料引入工程.png

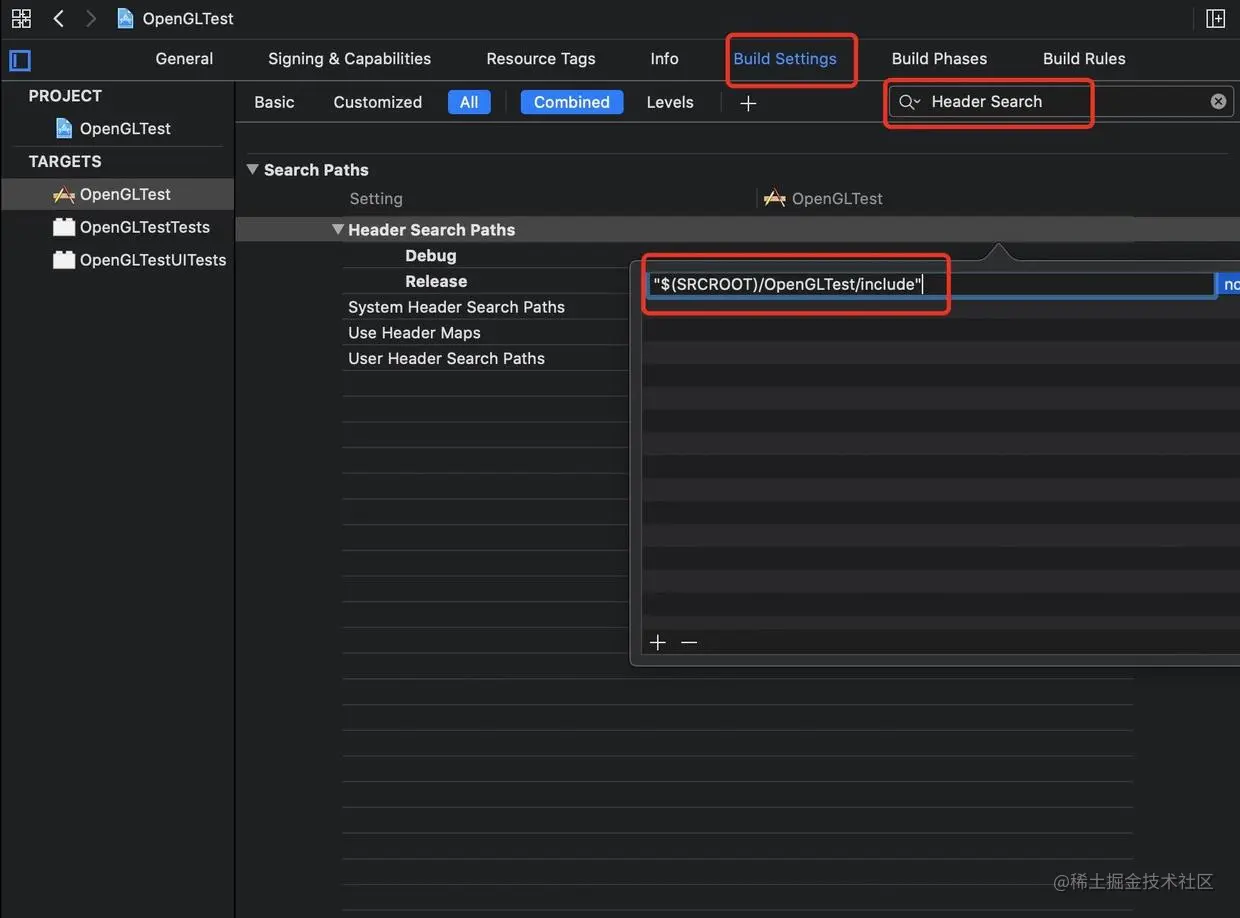

  • 添加include文件位置

"$(SRCROOT)/OpenGLTest/include"
复制代码

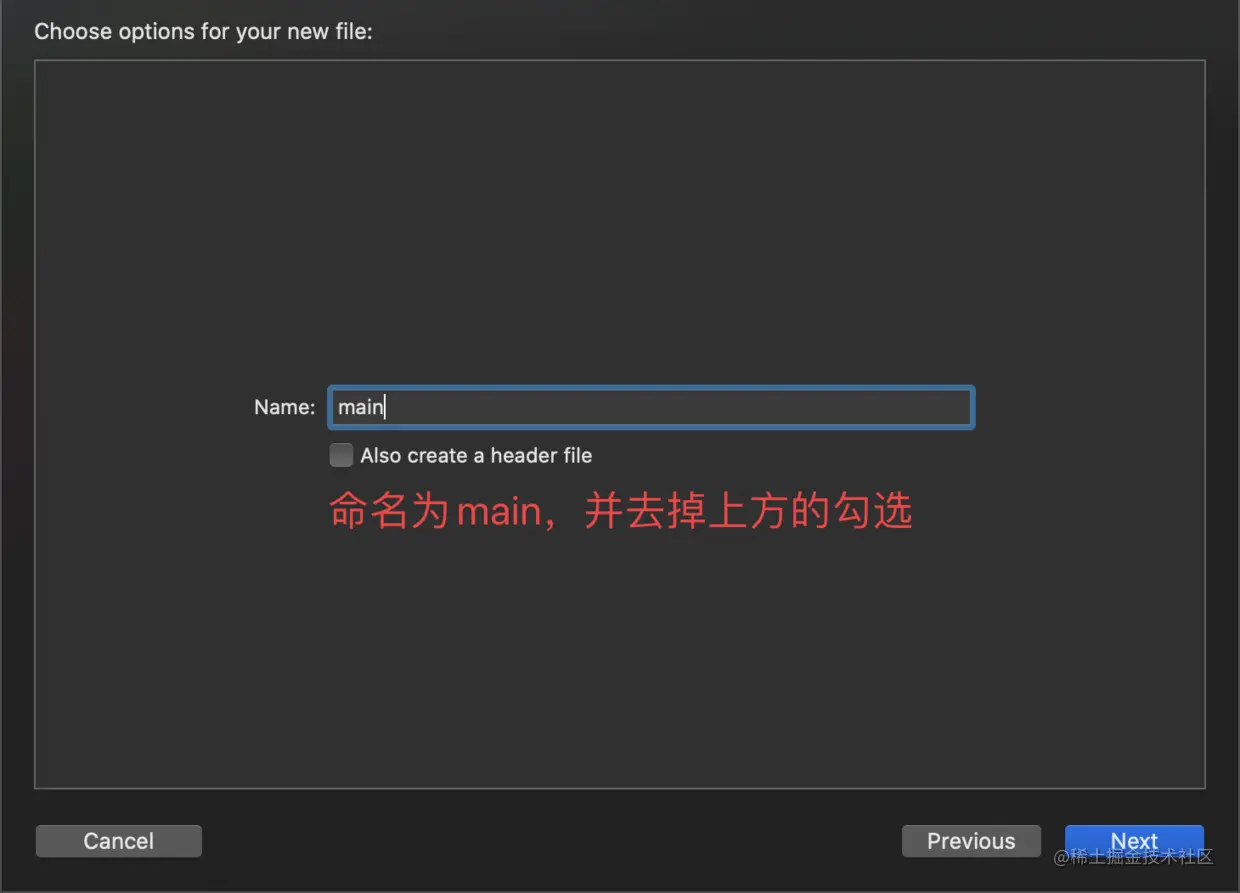

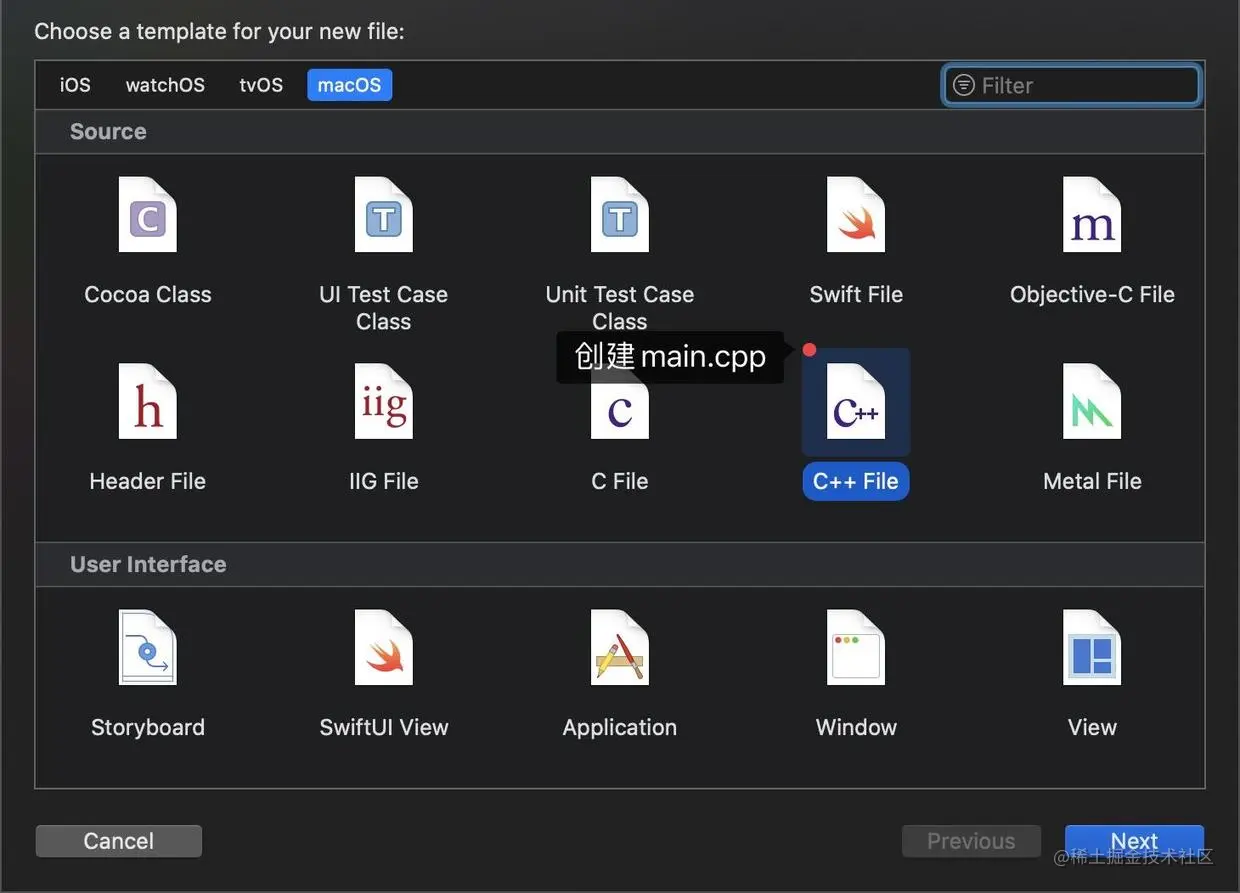

  • 创建main.cpp 创建一个 c++ 类型的文件,命名为 main,创建的时候去掉勾选同时创建头文件创建main.cpp.pngimage.png

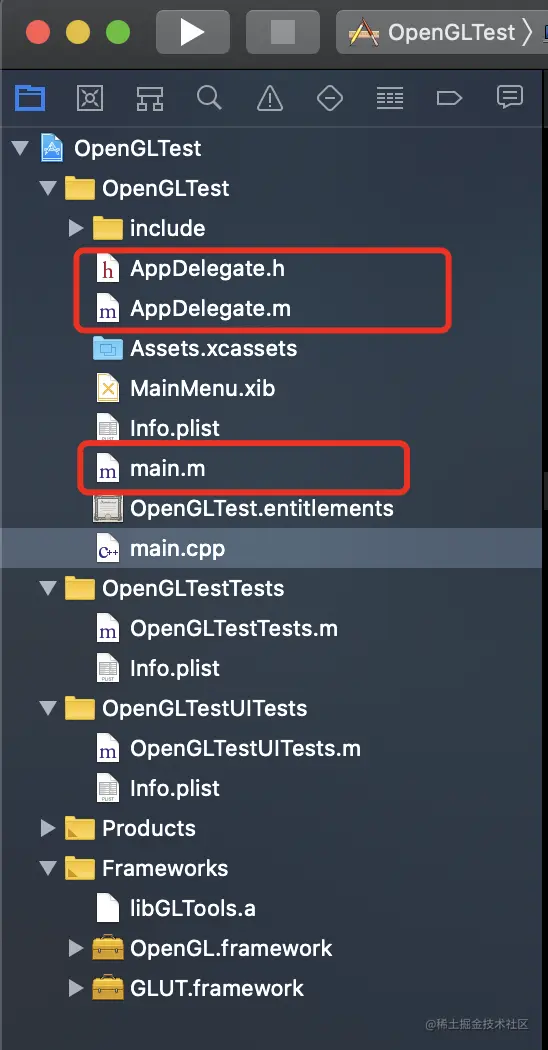

  • 删除AppDelegate.h、AppDelegate.m、main.m。因为作者Xcode版本是11.5,之前的版本还需要删除ViewController.h 和 ViewController.m image.png
  • 将下列代码复制到main.cpp文件中
#include "GLTools.h"
#include "GLShaderManager.h"
#ifdef __APPLE__
#include <glut/glut.h>
#else
#define FREEGLUT_STATIC
#include <GL/glut.h>
#endif

GLBatch triangleBatch;

GLShaderManager shaderManager;

//窗口大小改变时接受新的宽度和高度,其中0,0代表窗口中视口的左下角坐标,w,h代表像素
void ChangeSize(int w,int h)
{
    glViewport(0,0, w, h);
}

//为程序作一次性的设置
void SetupRC()
{
    //设置背影颜色
    glClearColor(0.0f,0.0f,1.0f,1.0f);
    //初始化着色管理器
    shaderManager.InitializeStockShaders();
    //设置三角形,其中数组vVert包含所有3个顶点的x,y,笛卡尔坐标对。
    GLfloat vVerts[] = {
        -0.5f,0.0f,0.0f,
        0.5f,0.0f,0.0f,
        0.0f,0.5f,0.0f,
    };
    //批次处理
    triangleBatch.Begin(GL_TRIANGLES,3);
    triangleBatch.CopyVertexData3f(vVerts);
    triangleBatch.End();
}

//开始渲染
void RenderScene(void)
{
    //清除一个或一组特定的缓冲区
    glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT|GL_STENCIL_BUFFER_BIT);
    //设置一组浮点数来表示红色
    GLfloat vRed[] = {1.0f,0.0f,0.0f,1.0f};
    //传递到存储着色器,即GLT_SHADER_IDENTITY着色器,这个着色器只是使用指定颜色以默认笛卡尔坐标第在屏幕上渲染几何图形
    shaderManager.UseStockShader(GLT_SHADER_IDENTITY,vRed);
    //提交着色器
    triangleBatch.Draw();
    //将在后台缓冲区进行渲染,然后在结束时交换到前台
    glutSwapBuffers();
}

int main(int argc,char* argv[])
{
    //设置当前工作目录,针对MAC OS X
    gltSetWorkingDirectory(argv[0]);
    //初始化GLUT库
    glutInit(&argc, argv);
    /*初始化双缓冲窗口,其中标志GLUT_DOUBLE、GLUT_RGBA、GLUT_DEPTH、GLUT_STENCIL分别指
     双缓冲窗口、RGBA颜色模式、深度测试、模板缓冲区*/
    glutInitDisplayMode(GLUT_DOUBLE|GLUT_RGBA|GLUT_DEPTH|GLUT_STENCIL);
    //GLUT窗口大小,标题窗口
    glutInitWindowSize(800,600);
    glutCreateWindow("Triangle");
    //注册回调函数
    glutReshapeFunc(ChangeSize);
    glutDisplayFunc(RenderScene);
    //驱动程序的初始化中没有出现任何问题。
    GLenum err = glewInit();
    if(GLEW_OK != err) {
        fprintf(stderr,"glew error:%s\n",glewGetErrorString(err));
        return 1;
    }
    //调用SetupRC
    SetupRC();
    glutMainLoop();
    return 0;
}
复制代码

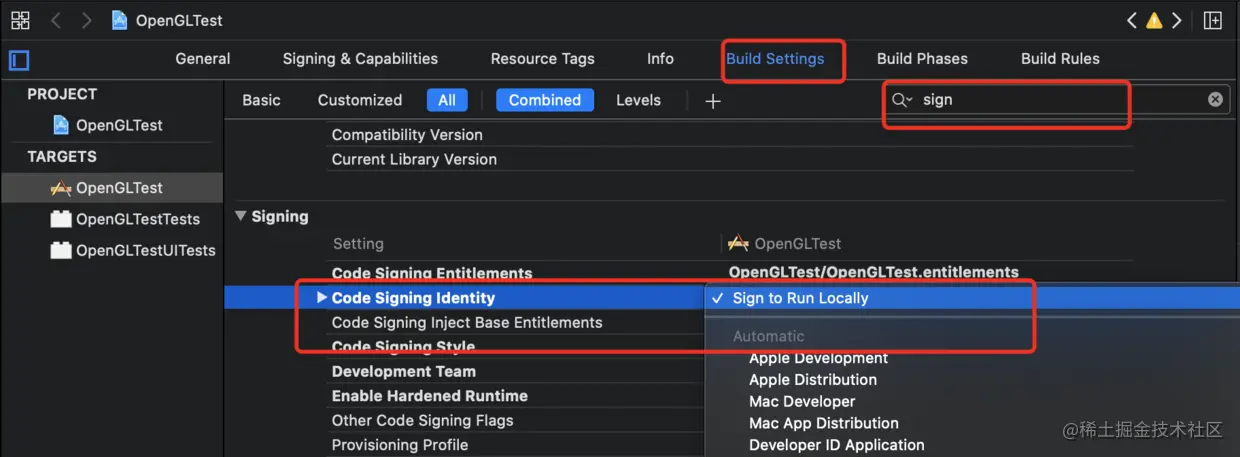

  • 这里运行可能会遇到一点问题,做如下处理,就可以成功运行了 image.png

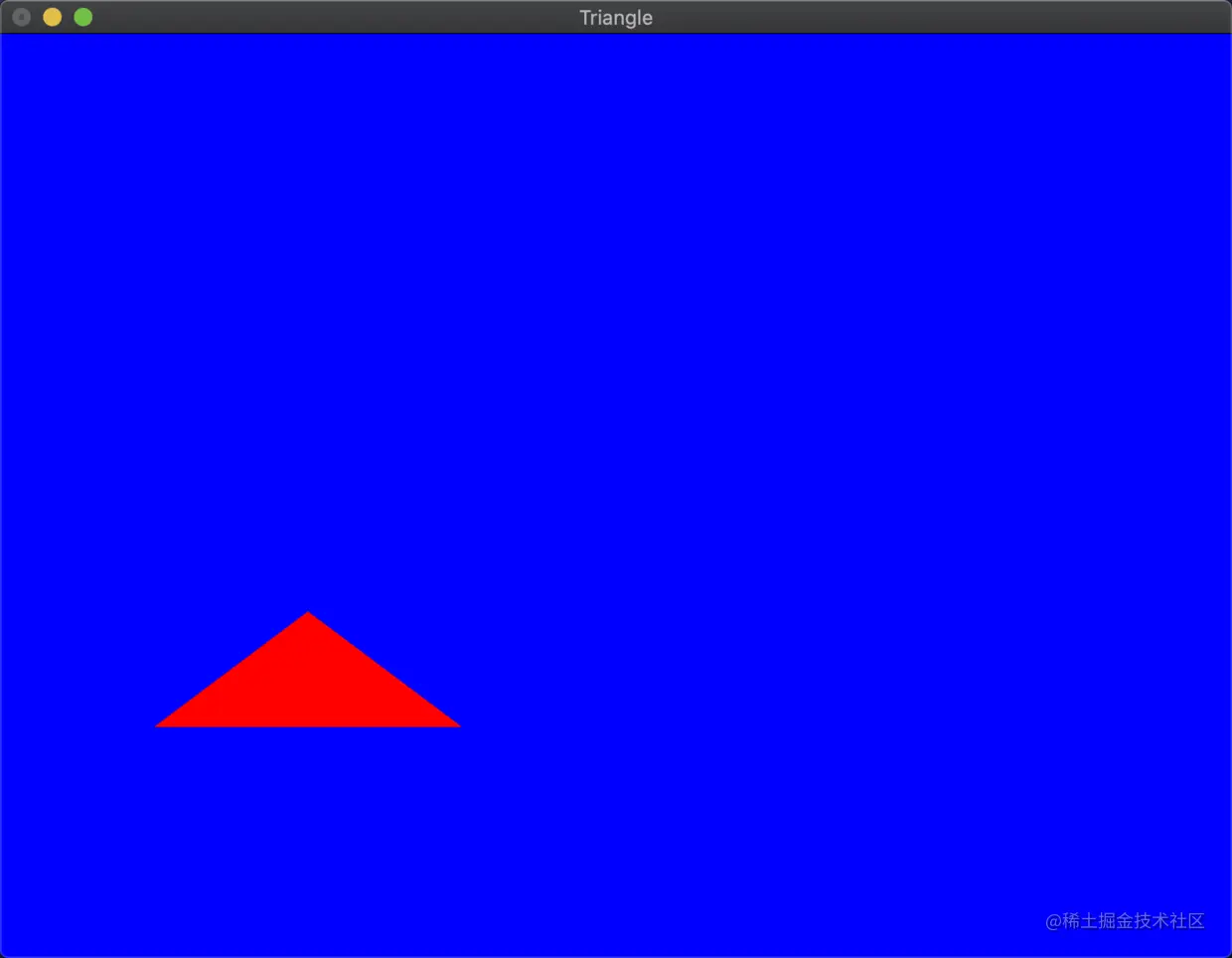

  • Duang!三角形就绘制成功了。 image.png
