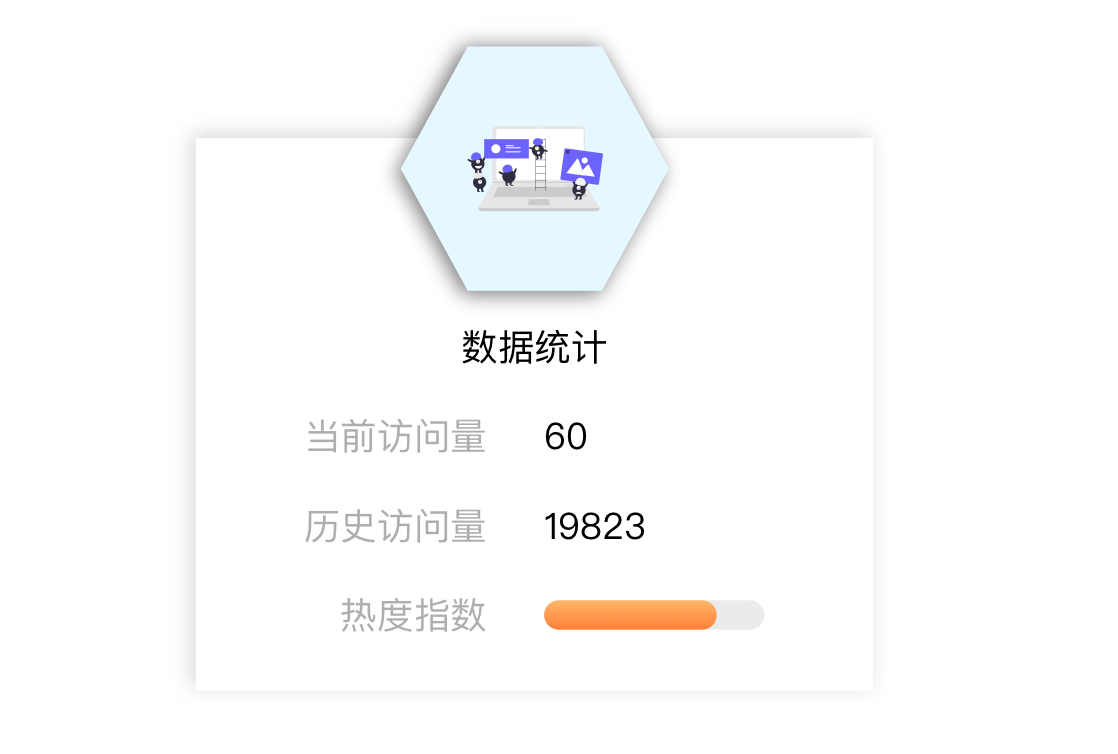

设计稿
实现
根据设计稿可以发现，整个组件的结构由一个等边六边形与一个矩形构成。构成的不规则图形在鼠标hover时出现外发光效果。 如果只是用一个等边六边形与一个矩形去实现，那么在鼠标hover时的效果将如下图所示：

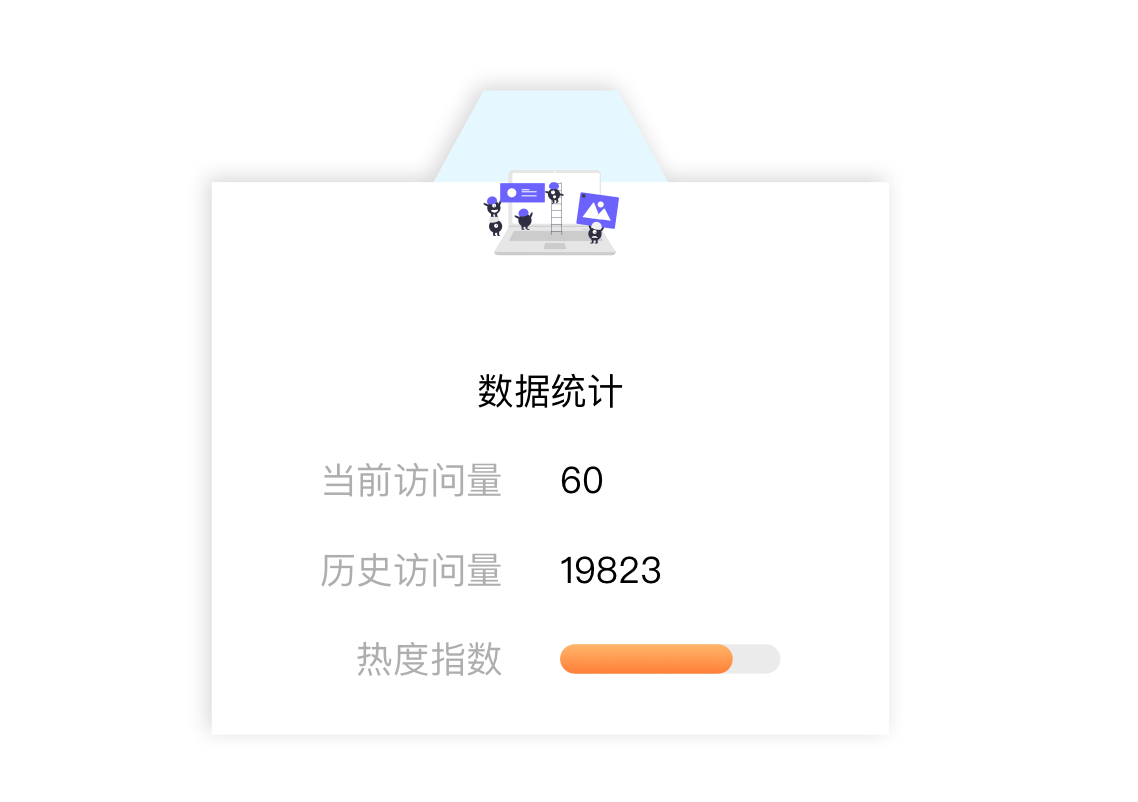

正六边形的外发光效果进入了矩形内,与设计稿不符。所以我们需要一个遮罩去当着进入到矩形范围内到发光效果，如下图所示：

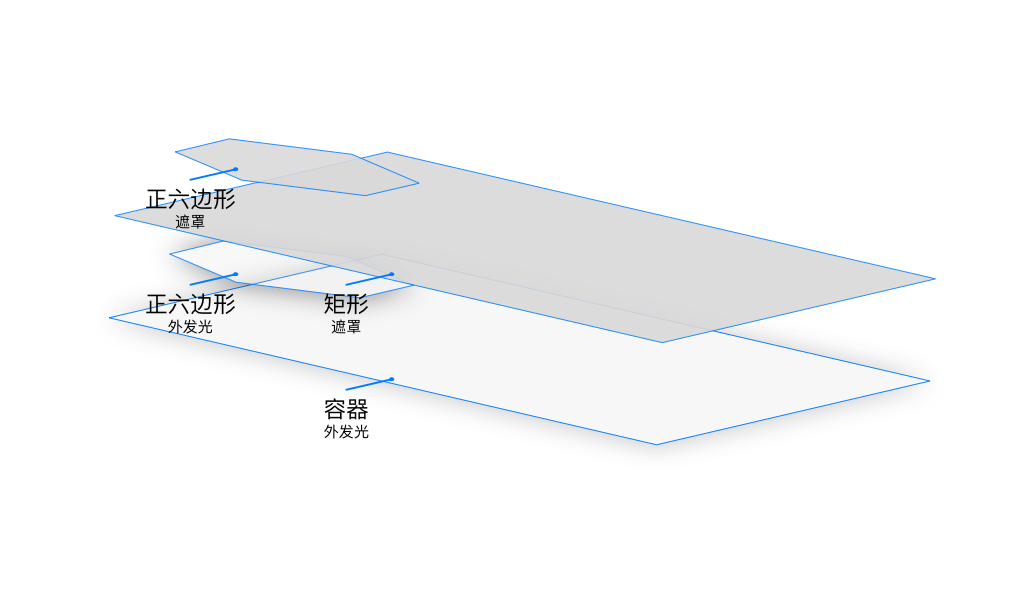

这又导致了我到等边六边形被矩形遮罩给挡住了，所以我们需要新加一层正六边形遮罩叠加在矩形遮罩之上。最终的结构如下：
最下方为整个组件的容器，并且负责hover时的外发光效果；第二层为正六边形图形，负责外发光的显示。第三层为矩形的遮罩，负责遮挡住正六边形的外发光效果；第四层就是设计稿中所看到的正六边形。
六边形的实现

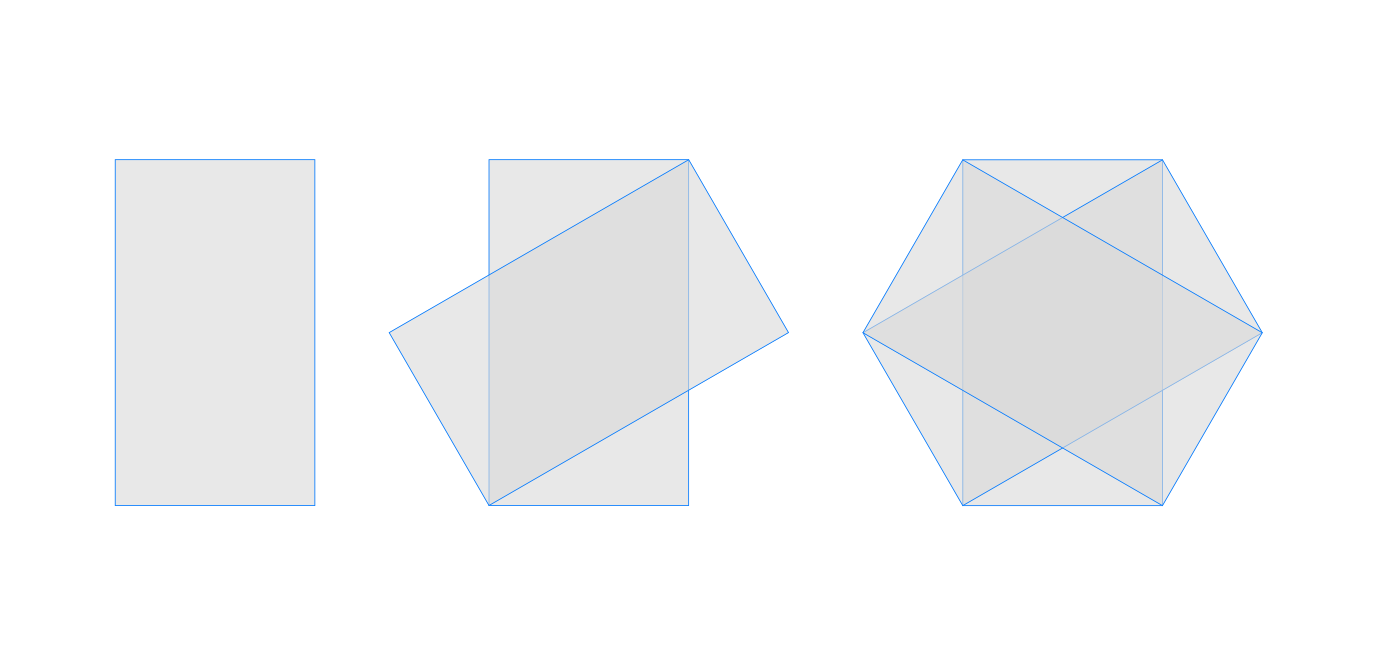

组件的整体框架结构已经有了，那么就剩下了正六边形如果绘制的问题。我们知道，html并没有为我们提供绘制多边形标签，所以我们需要开动小脑筋通过各种奇技淫巧来实现。 好在css3的产生，我们可以通过对矩形的旋转来实现等边六边形的绘制，如下图所示：
我们通过对3个矩形的不同角度旋转就可以实现：
- 第一个矩形旋转0度
- 第二个矩形旋转60度
- 第三个矩形旋转-60度

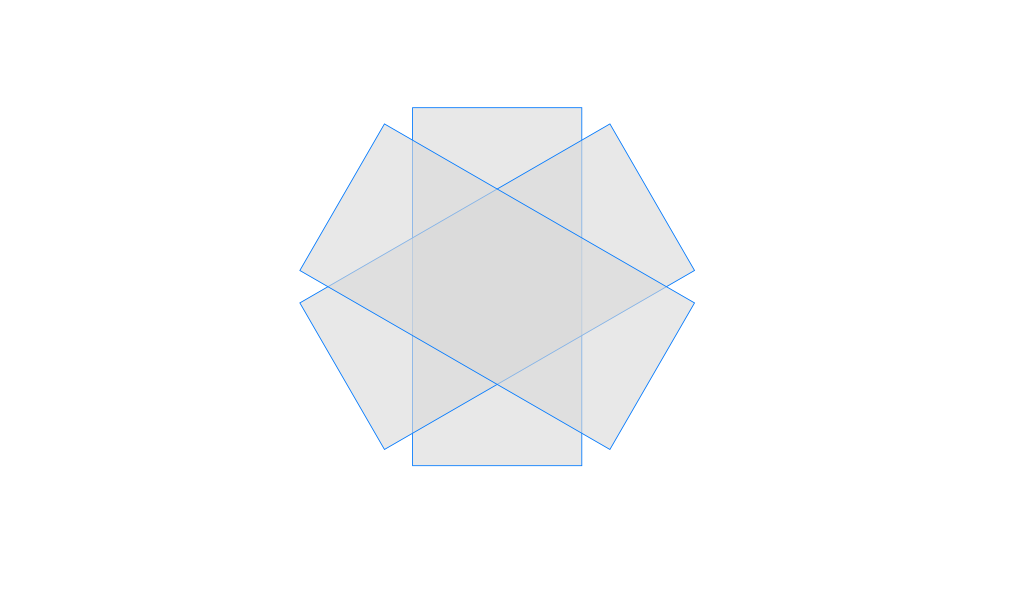

效果如下：

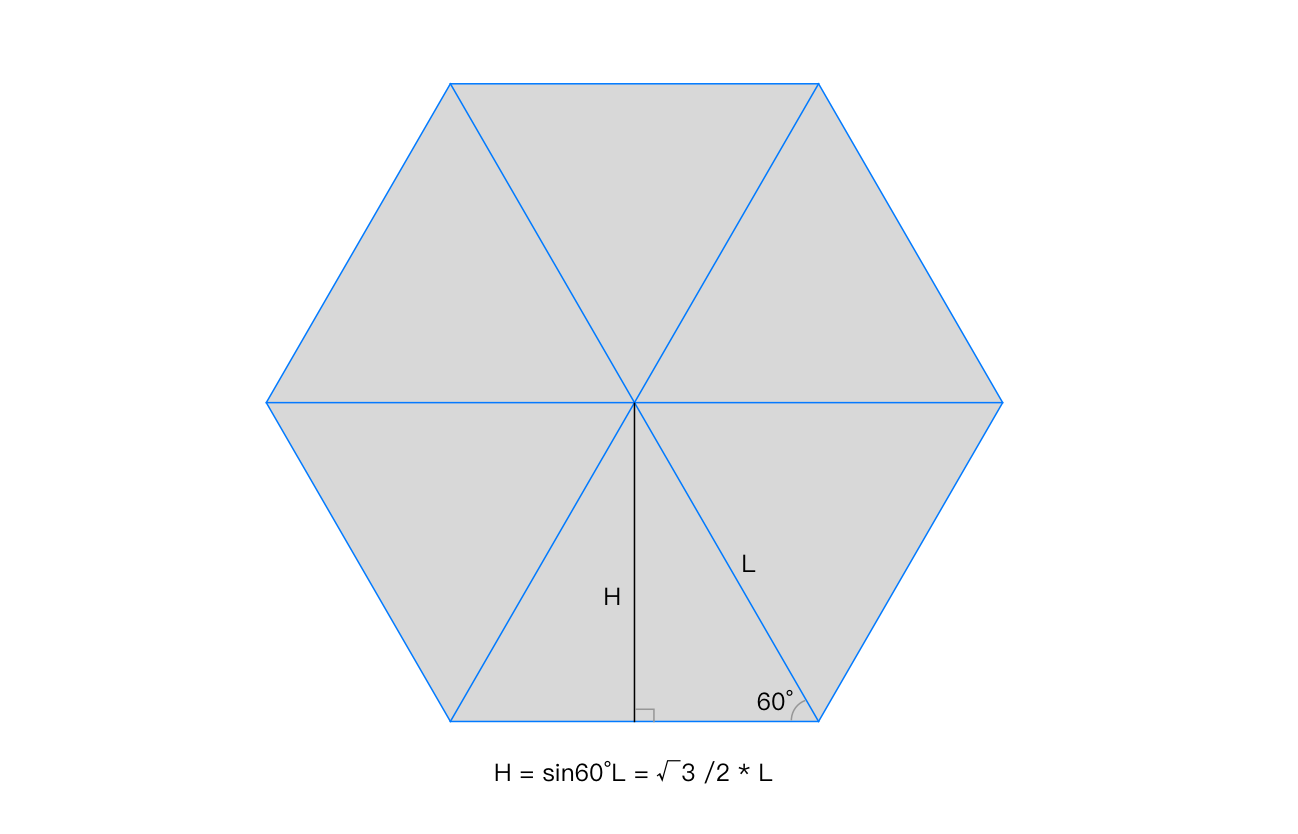

问题又来了，对矩形旋转后的结果并没有形成一个等边六边形，而是一个诡异的图形，原因是矩形的长宽比例。所以我们需要对矩形对长宽进行计算。如下图：
一个等边六边形是由六个等边三角形组成。等边三角形每个角为60°。根据三角函数可以得到等边三角的高为sin60°L。那么组成等边六边形的矩形的高度为2sin60°L，即√3L≈ 1.732 * L。
以矩形宽度为60px为例，那么它的高度就 1.732*60 = 103.92。 得到如下代码：
html
<div class="panel__hexagon">
<div class="panel__hexagon-left panel__hexagon-item"></div>
<div class="panel__hexagon-center panel__hexagon-item"></div>
<div class="panel__hexagon-right panel__hexagon-item"></div>
</div>
css
// 正六边形容器
.panel__hexagon {
width: 60px;
height: 104px;
position: relative;
}
// 正六边形 旋转的矩形
.panel__hexagon-item {
width: 100%;
height: 100%;
background: blue;
position: absolute;
top: 0;
left: 0;
}
// 第一个旋转的矩形
.panel__hexagon-right {
transform: rotate(60deg);
}
// 第二个旋转的矩形
.panel__hexagon-left {
transform: rotate(-60deg);
}
最终代码
html
<!-- 容器 -->
<div class="panel">
<!-- 正六边形外发光 -->
<div class="panel__hexagon panel__hexagon--shadow">
<div class="panel__hexagon-left panel__hexagon-item"></div>
<div class="panel__hexagon-center panel__hexagon-item"></div>
<div class="panel__hexagon-right panel__hexagon-item"></div>
</div>
<!-- 矩形遮罩 -->
<div class="panel__mark"></div>
<!-- 正六边形遮罩 -->
<div class="panel__hexagon">
<div class="panel__hexagon-left panel__hexagon-item"></div>
<div class="panel__hexagon-center panel__hexagon-item"></div>
<div class="panel__hexagon-right panel__hexagon-item"></div>
</div>
</div>
css
// 容器
.panel {
position: relative;
width: 300px;
height: 300px;
margin: 0 100px;
}
// 遮罩
.panel__mark {
width: 300px;
height: 300px;
background: #fff;
position: absolute;
left: 0;
right: 0;
top: 0;
bottom: 0;
z-index: 1;
transition: box-shadow .6s;
}
// 正六边形容器
.panel__hexagon {
width: 60px;
height: 104px;
position: absolute;
left: 50%;
transform: translateX(-50%);
top: -30px;
z-index: 2;
}
// 正六边形 旋转的矩形
.panel__hexagon-item {
width: 100%;
height: 100%;
background: blue;
position: absolute;
top: 0;
left: 0;
}
// 第一个旋转的矩形
.panel__hexagon-right {
transform: rotate(60deg);
}
// 第二个旋转的矩形
.panel__hexagon-left {
transform: rotate(-60deg);
}
// 正六边形 外发光容器
.panel__hexagon--shadow {
z-index: 0;
}
// 正六边形 外发光 旋转的矩形
.panel__hexagon--shadow .panel__hexagon-item {
background: transparent;
transition: box-shadow .3s;
}
// hover 效果
.panel:hover .panel__mark,
.panel:hover .panel__hexagon--shadow .panel__hexagon-item {
box-shadow: 0 0 15px rgba(0, 0, 0, .61)
}

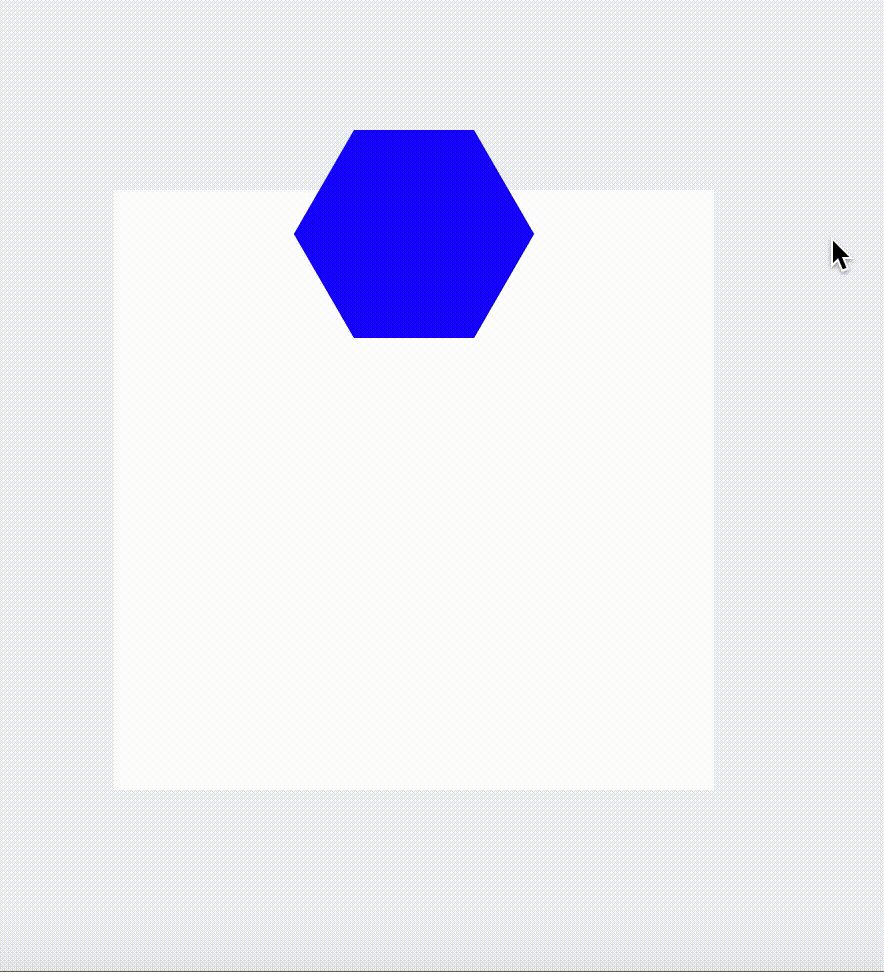

最终效果
