0x00. 前言

简单介绍图的发展史, 解释以下几个名词:

  1. 什么是图, 什么是知识图谱
  • 图的定义：图是由一组顶点和一组能够将两个顶点相连的边组成的：无向图、有向图、加权图、加权有向图。对于有向图而言，我们分别定义入度和出度，顶点的入度表示有多少条边指向这个节点，顶点的出度表示有多少条边以这个节点为起点指向其他节点。
  • 知识图谱是由一些相互连接的实体和他们的属性构成的。知识图谱是由一条条知识组成，每条知识表示为一个SPO三元组(Subject-Predicate-Object)。
  1. 图的表示方式 (两种)

    • 学术上常见的RDF表示 (源自1999年W3C提出)

      • 资源描述框架RDF（Resource Description Frame）是全球资讯网协会W3C提出的。其主要目的在于描述关于资源的元数据，即关于数据的数据，从而能够是数据本身的信息得以存储，并能够被机器理解和处理。RDF的基础是三元组(triple)

    • 工业常见的属性图表示 (源自? 大概2010年提出)

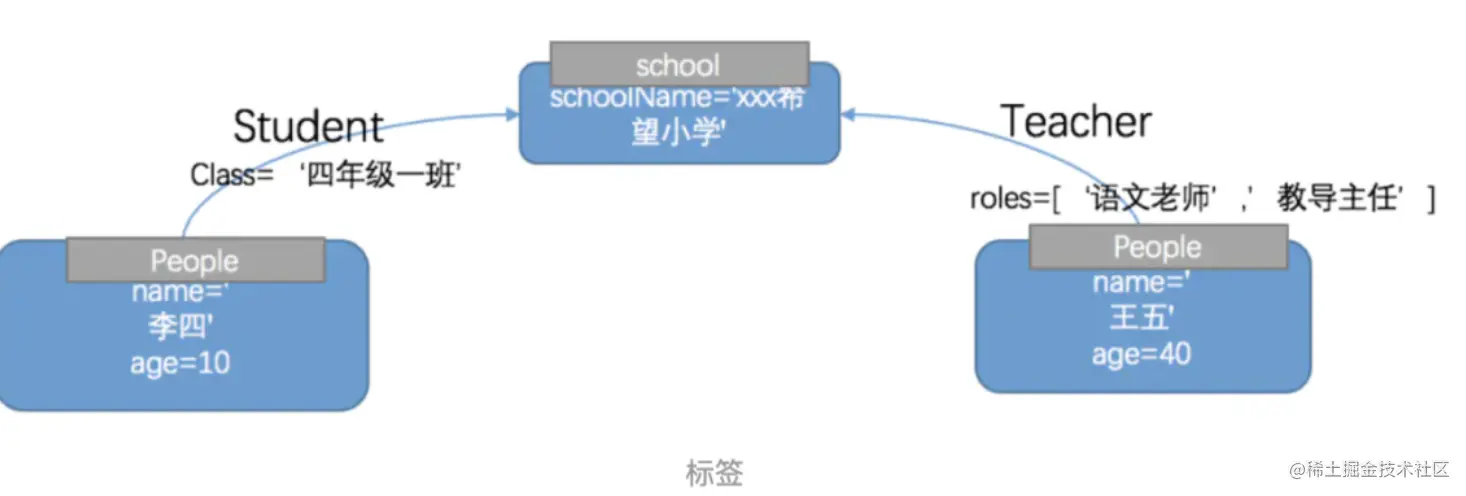

      • 属性图：顶点和边都具有属性。
  2. 图的存储方式, 它和图数据库的关系
    • DB中(表)
      • 对于非原生图数据库而言，底层存储使用非图模型进行存储，在存储之上封装图的语义,其优点是易于开发，适合产品众多的大型 公司，形成相互配合的产品栈，例如 Titan、JanusGraph底层采用KV存储非图模型。这意味着它们将图数据存储在磁盘上的关系模型，RDF三元组或键值对中。
    • 磁盘上
      • 对于非原生图而言，实现将图数据存储到后端，支持的后端包括：Memory、Cassandra、ScyllaDB、RocksDB、HBase及MySQL，遵从存储后端存储规则，比如B+Tree(关系型) 或 LSM Tree (NoSQL)

0x01. 图的数据结构

A. 整体分类

不管存储层是否为原生图, 在内存中我们都需要重点关注的是图的数据结构, 基本基于传统DS书中的设计分为以下两类:

  • 数组
    1. 邻接矩阵 (二维数组)
    2. 三元组 (一维数组 or 表)
    3. 邻接表 (数组+链表 / 数组+数组)
    4. 逆邻接表 (同上)
    5. 边集数组 (一维数组 * 2)
  • 链表
    1. 十字链表
    2. 邻接多重表 (数组 + 十字链表，仅适用无向图)

关键是弄清楚优缺点, 和适用场景, 生产环境只关心有向图 (仅适用于无向图的方式不细究)

B. 具体分析

1. RDF图 (邻接矩阵 or 三元组)

传统的图表示采用RDF的方式, 并且实际存储也是采用了三元组的形式, G = (V, E, P) (点-边-属性) 三元组其实并不是凭空诞生, 它的前生其实就是邻接矩阵, 或者说是改良/压缩版的邻接矩阵.

回想一下, 邻接矩阵最大的缺点就是存了很多不存在的0(边), 以至空间占用高达S(N^2^) 且大量浪费, 原因在于它把任意两点的可达性都存了一遍, 那我们换个思路, 只存储存在的边, 不存储不可达的边,是不是就能大幅节省空间呢? 如下图对比:

最简单的三元组就是, 只存储{v1, v2, edgeValue}这样的结构体, 然后N行就代表N个关系:

// 然后把Triple放入数组, 就构成了一个图
type Triple struct {
  fromVid int
  toVid int
  edgeValue Edge
}

这样和存储在传统Mysql中的"表"的结构是类似的, 看一下如下场景:

  1. 如果我要判断v1和v2之间是否直连, 把v1,v2设为联合主键, 那么只需要判断"v1 + v2"是否存在即可.
  2. 查找v1的所有邻居(出边), 通过前缀匹配v1之后, 查找它所有的后缀即可.

2. 属性图

属性图本质也是在三元组的基础上再进行了优化/压缩, 并让它更符合"图"的原生数据结构定义, 不用再使用拗口的"主-谓-宾"的概念, 就是单纯的G = (V, E)

3. 邻接表

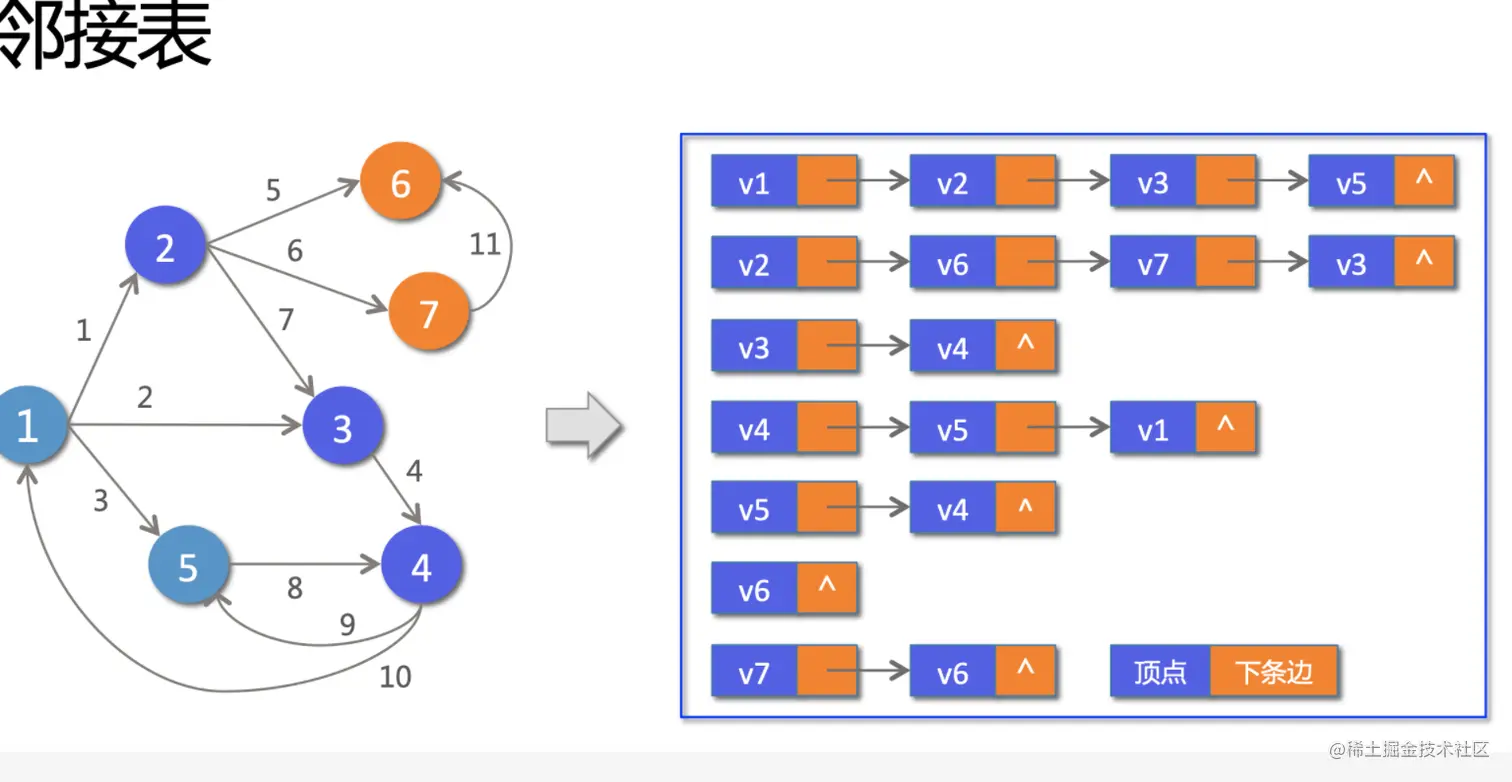

  1. 邻接表（数组+链表）

  • 优点：空间效率高；容易寻找顶点的出或者入边。

  • 缺点：

    • 从结构上上：可表示出边或入边的一种，无法全部体现入和出，一般需要维护另外一张逆邻接表来体现反向关系，但是这样又增加了存储空间。
    • 从存储上：在DB中，为了实现这种结构，需要将所有的点边和属性存储在一张表中，类似 v1 {v2:0.2,v3:0.9,v5:0.7} ,v1连接了顶点v2,v3,v5.,每次查询顶点的边时需要将其全部从内存取出，进行字符处理才得到需要的边。实际上，Janusgraph就是采用这种方式进行存储。

    typedef struct tableHead {
    char data;//顶点的数据域
    struct tableBody *firstarc;//指向邻接点的指针
} tableHead, *tableHeadArr;//存储各链表头结点的数组
/**图-邻接表定义*/
typedef struct {
    tableHead vertices[20];//图中顶点及各邻接点数组
    int vexnum, arcnum;//记录图中顶点数和边或弧数
} LJBGraph;

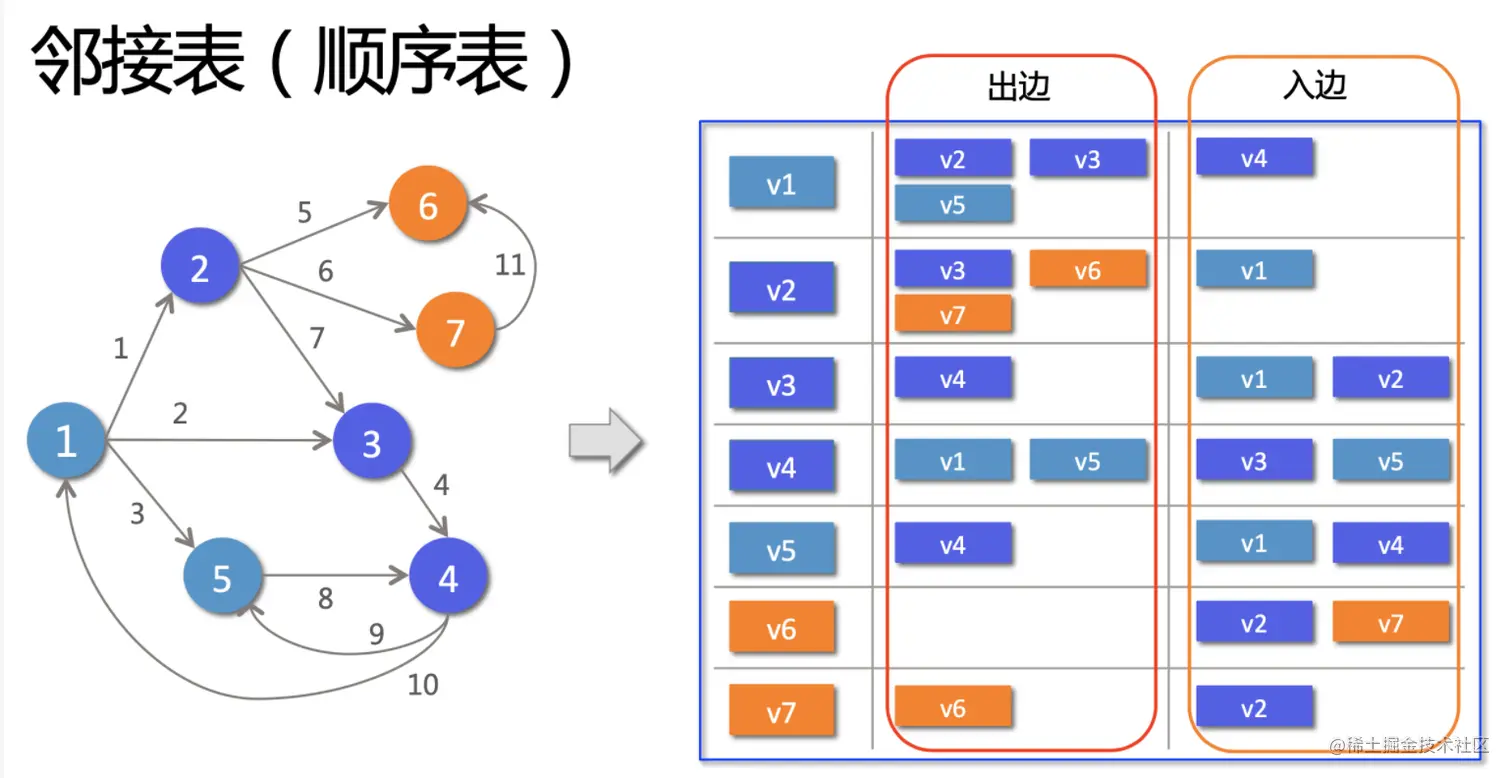

  1. 邻接表（数组）
  • 优点：能够很好的表示入边和出边，hugegraph使用的正是这种结构。
  • 缺点：其实是通过数据冗余，来实现快速查询入边出边。比如对于节点v1，需要存储每条出边，v1-v2,v1-v3,v1-v5;还要存储入边v1-v4,所以每条边存储了两次。使用空间换时间。

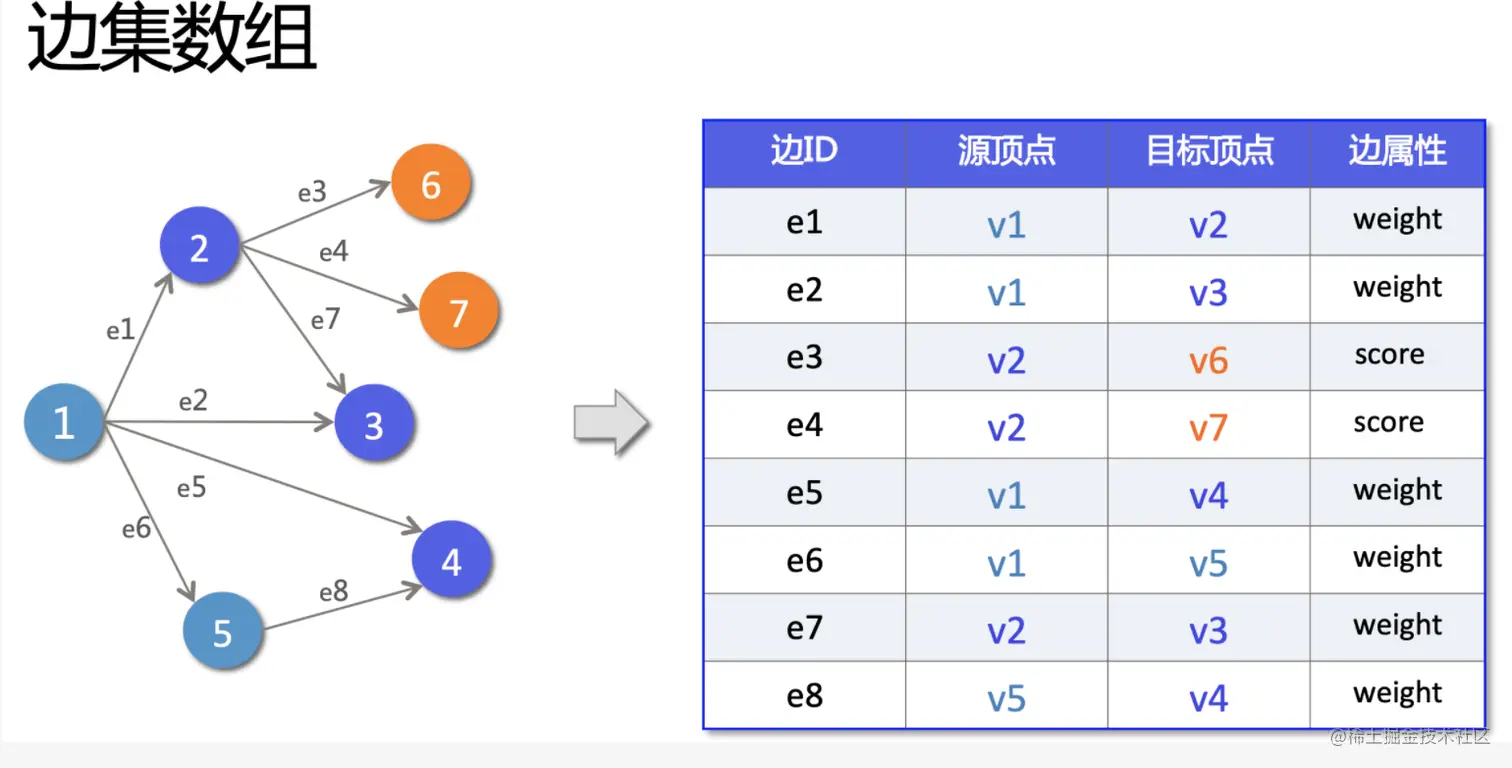

4. 边集数组

  • 优点：适合对边进行依次处理，类似三元组的结构。

  • 缺点：每条记录只有一条边的起点终点，在边集数组中要查找一个顶点的度需要扫描整个边数组，效率并不高，适合对边处理的操作，不适合对顶点操作。

    typedef struct
{
    int head,tail;
    edgetype data;
}data;
edge edgearray[max];

5. 十字链表

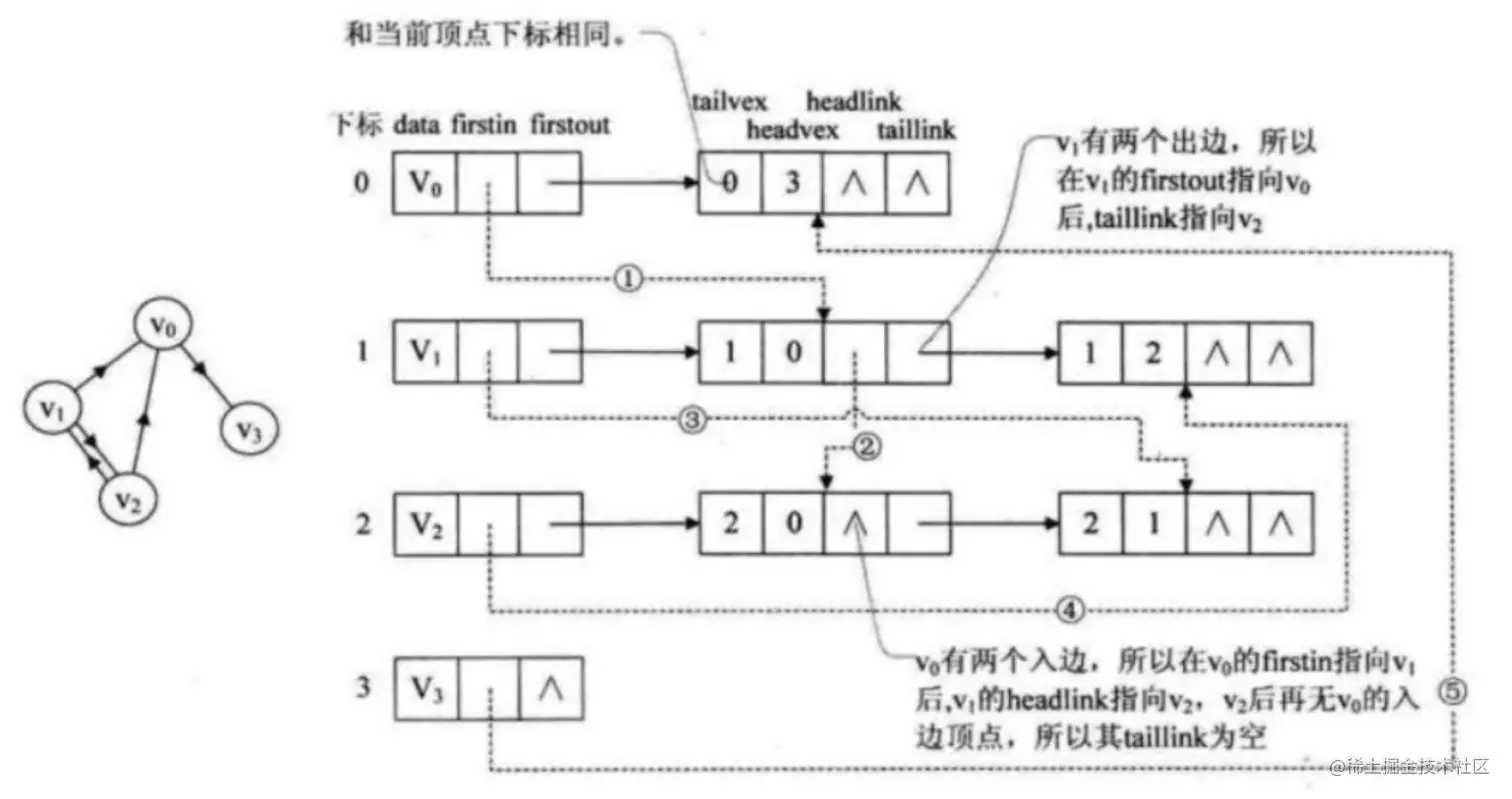

  • 十字链表：十字链表可更好的支持有向图，可看成邻阶表和逆邻阶表的结合，同时记录入度和出度。第一列是节点指向入边出边，同行都是从节点出发的边指针，比如，对于节点v1，它的出边两条v1-v0,v1-v2。下标存储为tailvex，headvex，代表一条边。v0的入边（firstin）v1-v0，v2-v0，是由终点相同的headlink指针记录，图中线路1和2记录此过程，边1-0是点v0的入边，且边v1-v0记录了下一个v0的入边v2-v0，指针保存在headlink中，同理，出边都保存在taillink中。

  • 优点：邻接表对于某一点遍历它能够到达的所有点的边比较方便与快;但是遍历某一些到他的边就不太方便,所以就有了十字链表，可同时查询入边出边。

  • 缺点：但是其结构复杂度高

    typedef struct arcBox{
  int tailVex, headVex;
  struct arcBox *hLink, *tLink;
  infoType *info;
}arcBox;//弧结点

typedef struct vexNode{
  vertexType data;
  arcBox *firstIn, *firstOut;
}vexNode;//顶点节点

typedef struct{
  vexNode xList[MAX_VERTEX_NUM];
  int vexNum, arcNum;
}OLGraph;//十字链

C. 时空复杂度对比

这里需要有个表格, 对比几种常用的图数据结构的空间代价, 以及新增/查询点和边的速度. 时间复杂度：(n是顶点数, m为边) --> 换为V,E

存储模型时间复杂度空间复杂度查找/增加 点/边时间（有向）出入度查询
边集数组O(n+m)S(m)O(n)无
邻接表（逆）O(m+n)S(m+n)O(1)出或入一种
邻接表（顺序表）O(m+n）S(2m)O(1)有
十字链表O(m+n)S(m+n)O(1)有
邻接矩阵O(n^2^)S(n^2^)O(1)有
三元组O(?)S(?)O(?)有

0x02. 图的实际存储

这里侧重说的是存储在K-V型DB后端中, 类似Neo4j的分布式存储目前没看到开源实现, 暂时略过，以hugegraph为例：

1.1 基本概念

1. 图（Graph）：指关系图。比如：同学及朋友关系图、银行转账图等。
2. 顶点（Vertex）：一般指实体。比如：人、账户等。
3. 边（Edge）：一般指顶点之间的关系。比如：朋友关系、转账动作等。
4. 属性（Property）：顶点或边可以包含属性，比如：人的姓名、人的年龄、转账的时间等。

1.2 元数据

在hugegraph中定义了四种基本的元数据以及本表中可选值:

  1. PropertyKey：属性的类型表Property_keys：name｜age｜city｜weight｜lang｜date｜price.
  2. VertexLabel：顶点的类型表Vertex_labels: person｜software
  3. EdgeLabel：边的类型表 Edge_labels： knows｜created
  4. IndexLabel：索引的类型 personByAge｜personByCity|personByAgeandCity|..

1.3 数据存储

A. Studio:

g.addV('person').property('name','marko').next()

B. HTTP-Rest

  1. 添加顶点

    向空图中添加两个顶点：
POST Content-Type:application/json http://localhost:8080/graphs/xgraph/graph/vertices
 {
    "label": "person",
    "properties": {
        "name": "josh",
        "age": 29
    }
}
POST Content-Type:application/json http://localhost:8080/graphs/xgraph/graph/vertices
 {
    "label": "person",
    "properties": {
        "name": "marko",
        "age": 29
    }
}
向图中加入一条边：
POST Content-Type:application/json http://localhost:8080/graphs/xgraph/graph/edges
{
    "label": "knows",
    "outV": "1:marko",
    "inV": "1:josh",
    "outVLabel": "person",
    "inVLabel": "person",
    "properties": {
        "date": "2017-5-18",
        "weight": 0.2
    }
}

  2. 创建好两点一条边后，在studio中查看创建的图：

    ![image-20200713180918470.png](/image-20200713180918470.png)

  3. mysql存储:

    1. 顶点表：当添加点入表graph_vertices(当插入相同节点或者边，之前数据将被覆盖）：

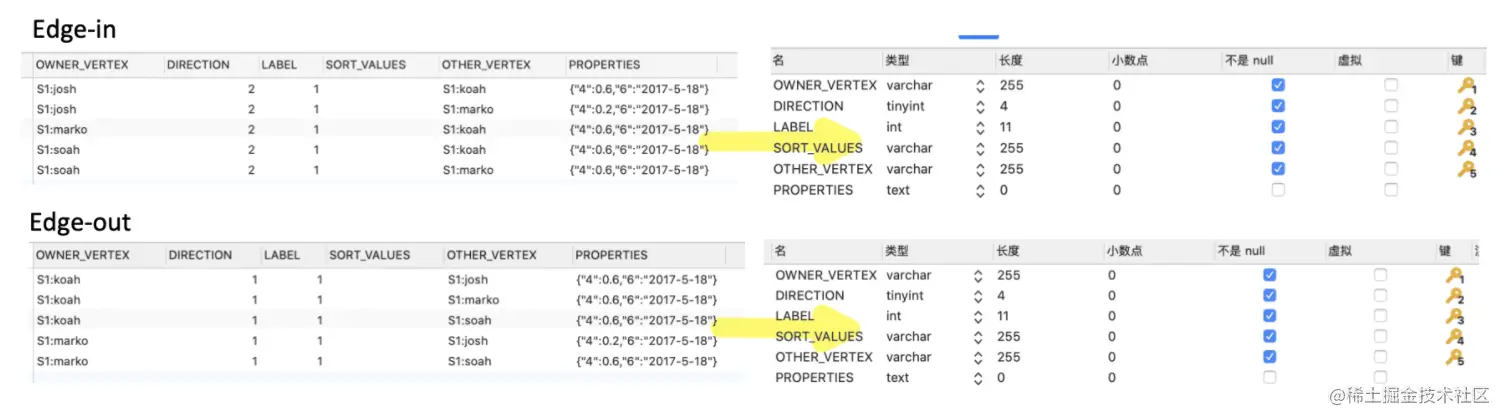

    2. 入边表，出边表：添加一条边用以连接两个点时，入度点-出度点，出度点-入度点都存储了一遍。每加一条边，两个表数据相当于是反向对称存储的，利用存储的冗余来加快点的入度出度的查询速度，是典型的以空间换时间。且主键索引方便加快查找节点所有的入边或出边，hugegraph存储中使用的邻接表顺序表模式和此相呼应：

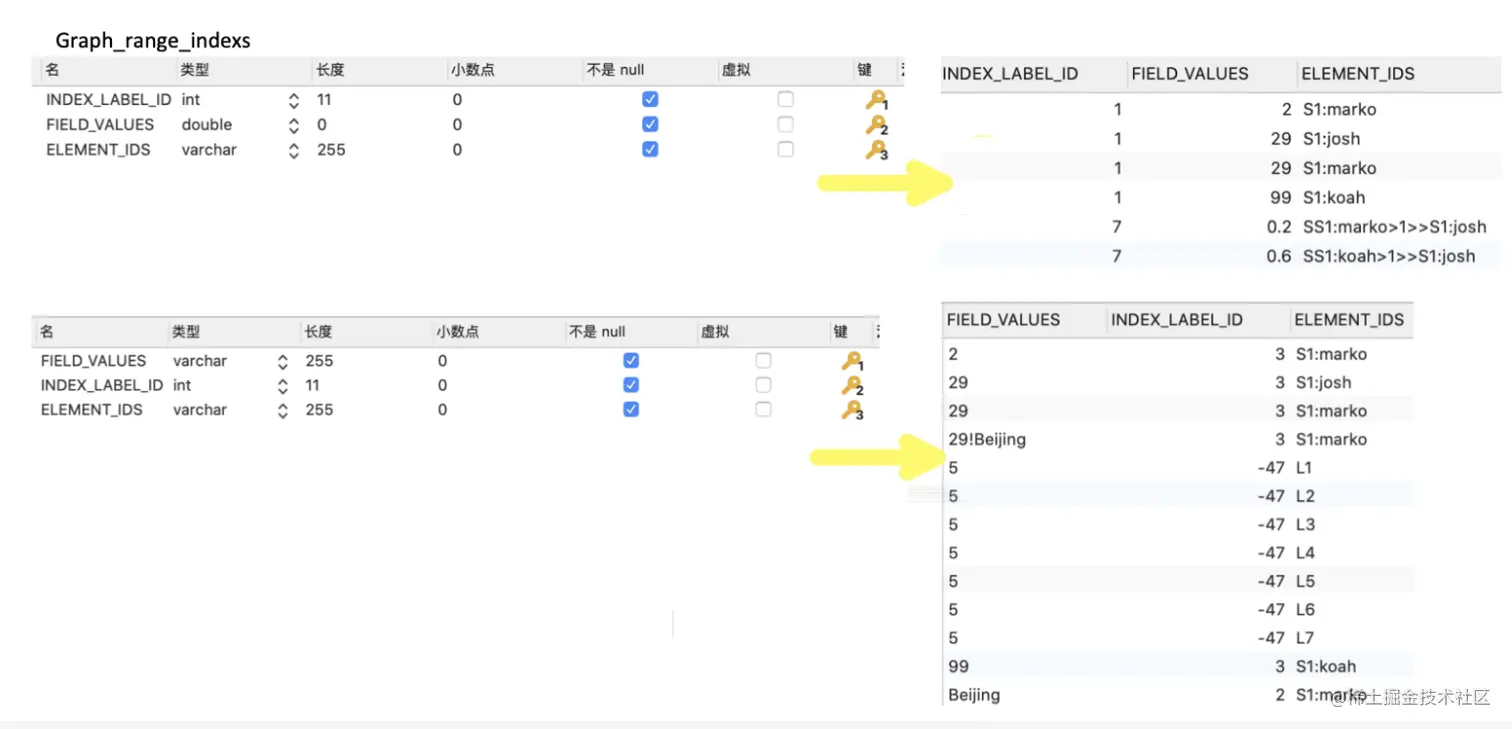

    1. 索引表：xgraph加额外的数据表来存储索引数据，区别于数据库索引，实质是一张数据表，也叫二级索引。并根据不同的顺序来进行优先索引。以下两张表一二列是置换的， filed_values - index_label_id - element_ids , 主键是三者的联合

    • 元数据表比如属性表类型表，主键是自增id,元数据相对来说不会经常变动，且数据量小，但对于存放边信息以及索引的表来说，新增边操作非常频繁，对于分布式图来说，很难保证id是自增的，因此使用联合主键来保证边的唯一。

    • 一级索引的本质是 --> <id, row> 二级索引的本质是 --> <property, id>
