使用自定义着色器实现一个图片的渲染

• 变量和数据类型

  • 基本数据类型

    1. 布尔类型 bool
    2. 有符号整型 int
    3. 无符号整型 uint
    4. 浮点型 float

  • 向量类型

    类型	描述
    vec2,vec3,vec4	2分量、3分量、4分量浮点向量
    ivec2,ivec3,ivec4	2分量、3分量、4分量整型向量
    uvec2,uvec3,uvec4	2分量、3分量、4分量无符号整型向量
    uvec2,uvec3,uvec4	2分量、3分量、4分量布尔向量

  • 矩阵类型 所有矩阵类型都只支持浮点型

    类型	描述
    mat2,mat2x2	两行两列
    mat3,mat3x3	三行三列
    mat4,mat4x4	四行四列
    mat2x3	两行三列
    mat2x4	两行四列
    mat3x2	三行两列
    mat3x4	三行四列
    mat4x2	四行两列
    mat4x3	四行三列

• 存储限定符

  类型	描述
  <none>	只是普通的本地变量，外部不可见，外部不可访问
  const	一个编译时常量，或者说是一个对函数来说为只读的参数
  in/varying	一个从前面阶段传递过来的变量
  in centroid	一个从前面阶段传递过来的变量，使用质心插值
  out/attribute	传递到下一个处理阶段或者在一个函数中指定一个返回值
  out centroid	传递到下一个处理阶段，使用质心插值
  inout	一个读/写变量，只能用于局部函数参数
  uniform	一个从客户端代码传递过来的变量，在顶点之间不做改变

• 着色器的编译、绑定和链接的基本步骤

  1. 创建一个顶点着色器对象和一个片元着色器对象
  2. 将源代码连接到每个着色器对象
  3. 编译着色器对象
  4. 创建一个程序对象
  5. 将编译后的着色器对象连接到程序对象
  6. 链接程序对象

• FrameBuffer与RenderBuffer

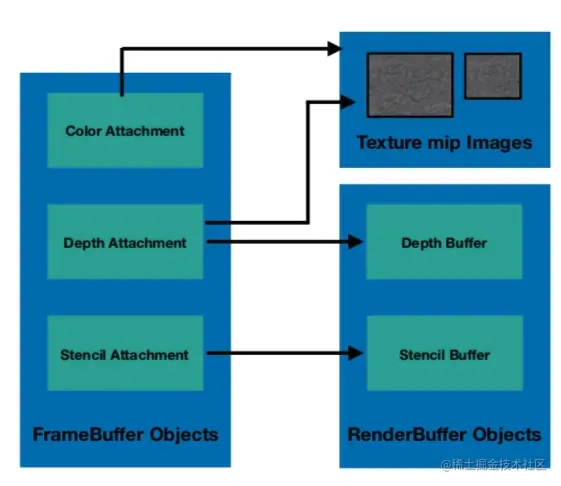

  首先看一下两者的关系图 官方文档着这样说的：
  A renderbuffer object is a 2D image buffer allocated by the application. The renderbuffer can be used to allocate and store color, depth, or stencil values and can be used as a color, depth, or stencil attachment in a framebuffer object. A renderbuffer is similar to an off-screen window system provided drawable surface, such as a pbuffer. A renderbuffer, however, cannot be directly used as a GL texture. ⼀个renderbuffer对象是应⽤分配的一个2D图像缓存区。renderbuffer能够被用来分配和存储颜色、深度或者模板值。也能够在一个framebuffer中被用作颜色、深度、模板的附件。⼀个renderbuffer是一个类似于屏幕窗口系统提供可绘制的表面。⽐如pBuffer。⼀个renderbuffer, 并不能直接被当做⼀个GL纹理使用。 A framebuffer object (often referred to as an FBO) is a collection of color, depth, and stencil buffer attachment points; state that describes properties such as the size and format of the color, depth, and stencil buffers attached to the FBO; and the names of the texture and renderbuffer objects attached to the FBO. Various 2D images can be attached to the color attachment point in the framebuffer object. These include a renderbuffer object that stores color values, a mip-level of a 2D texture or a cube map face, or even a mip-level of a 2D slice in a 3D texture. Similarly, various 2D images contain-ing depth values can be attached to the depth attachment point of an FBO. These can include a renderbuffer, a mip-level of a 2D texture or a cubemap face that stores depth values. The only 2D image that can be attached to the stencil attachment point of an FBO is a renderbuffer object that stores stencil values. ⼀个frameBuffer对象(通常被称为⼀个FBO)。是一个颜色、深度和模板缓存区附着点的集合。描述属性的状态，例如颜⾊、深度和模板缓存区的⼤⼩和格式，都关联到FBO(Frame Buffer Object)。并且纹理的名字和renderBuffer对象也都是关联于FBO。各种各样的2D图形能够被附着framebuffer对象的颜色附着点。它们包含了renderbuffer对象存储的颜色值、一个2D纹理或⽴⽅体贴图。或者一个mip-level的⼆维切面在3D纹理。同样，各种各样的2D图形包含了当时的深度值可以附加到⼀个FBO的深度附着点钟去。唯一的二维图像，能够附着在FBO的模板附着点，是一个renderbuffer对象存储模板值。
  还是比较难懂通俗点说framebuffer并非是个缓冲区他是一个包含一个或多个附件的聚合器对象，它们依次是实际的缓冲区。你可以理解帧缓冲器作为C结构，其中每个成员都是指向缓冲区的指针。没有任何附件，帧缓冲器对象的占用空间非常小。renderbuffer是一个实际的缓冲区(一个字节数组，或整数，或像素)。在运用的时候呢RenderBuffer需要附着于FrameBuffer, FrameBuffer管理RenderBuffer, 需要先设置RenderBuffer, 然后和FramBuffer进行绑定操作, 后面的绘制才能起到作用

• 利用自定义着色器渲染一个图片代码

  1. 顶点着色器代码（着色器代码其实就是字符串）

     //顶点坐标
     attribute vec4 position;
     //纹理坐标（应为片元着色器无法接收到通过attribute传递的坐标信息，所以只能先传到顶点着色器然后桥接给片元着色器）
     attribute vec2 textCoordinate;
     //桥接纹理坐标参数
     varying lowp vec2 varyTextCoord;

     //这里有多少个顶点main函数就会执行多少次
     void main()
     {
         varyTextCoord = textCoordinate;
         //gl_Position内建变量赋值就好
         gl_Position = position;
     }


  1. 片元着色器代码

      ```
      //首先定义所有的顶点信息都是高精度的
      precision highp float;
      //用来接收顶点着色器传递的参数（切记参数要和顶点着色器声明的一样）
      varying lowp vec2 varyTextCoord;
      //接收客户端传递的纹理ID（应为纹理已经被加载进来了所以只需要传递纹理id）
      uniform sampler2D colorMap;

      //这里又多少个像素点就会执行所少次
      void main()
      {
      	//获取每个像素点的颜色值（纹素）
          gl_FragColor = texture2D(colorMap, varyTextCoord);
      }
      ```
  1. 着色器的编译、绑定、链接

      ```
      /**
       创建一个顶点着色器对象和一个片元着色器对象
       将源代码连接到每个着色器对象
       编译着色器对象
       创建一个程序对象
       将编译后的着色器对象连接到程序对象
       */
      -(GLuint)loadShaders:(NSString *)vert Withfrag:(NSString *)frag{
          //1.创建两个临时的着色器对象
          GLuint verShader,fragShader;
          //创建一个程序program
          GLuint program = glCreateProgram();
          //2.编译两个着色器
          [self compileShader:&verShader type:GL_VERTEX_SHADER file:vert];
          [self compileShader:&fragShader type:GL_FRAGMENT_SHADER file:frag];

          //3.创建最终程序(将编译后的着色器对象连接到程序对象)
          glAttachShader(program, verShader);
          glAttachShader(program, fragShader);

          //4.此时着色器已经添加到程序上了了已经不需要了所以释放
          glDeleteShader(verShader);
          glDeleteShader(fragShader);

          return program;
      }

      //编译shader
      /**
       shader 着色器对象
       type 着色器类型
       file 着色器代码（就是一个字符串的路径）
       */
      - (void)compileShader:(GLuint *)shader type:(GLenum)type file:(NSString *)file{
          //1.先读取文件路径的字符串(就是着色器代码)
          NSString * content = [NSString stringWithContentsOfFile:file encoding:NSUTF8StringEncoding error:nil];
          //转换一下字符串类型（OC字符串类型转成C++字符串类型）
          const GLchar *source = (GLchar *)[content UTF8String];

          //2.根据类型来创建着色器
          *shader = glCreateShader(type);

          //3.将着色的源码附着在着色器对象上面
          //参数1：shader,要编译的着色器对象 *shader
          //参数2：numOfStrings,传递的源码字符串数量 1个
          //参数3：strings,着色器程序的源码（真正的着色器程序源码）
          //参数4：lenOfStrings,长度，具有每个字符串长度的数组，或NULL，这意味着字符串是NULL终止的
          glShaderSource(*shader, 1, &source, NULL);

          //4.将着色器源码编译成目标代码
          glCompileShader(*shader);

      }
      ```
  1. 获取和设置属性

      ```
      //(2).设置合适的格式从buffer里面读取数据
          glEnableVertexAttribArray(position);

          //(3).设置读取方式
          //参数1：index,顶点数据的索引
          //参数2：size,每个顶点属性的组件数量，1，2，3，或者4.默认初始值是4.
          //参数3：type,数据中的每个组件的类型，常用的有GL_FLOAT,GL_BYTE,GL_SHORT。默认初始值为GL_FLOAT
          //参数4：normalized,固定点数据值是否应该归一化，或者直接转换为固定值。（GL_FALSE）
          //参数5：stride,连续顶点属性之间的偏移量，默认为0；
          //参数6：指定一个指针，指向数组中的第一个顶点属性的第一个组件。默认为0
          glVertexAttribPointer(position, 3, GL_FLOAT, GL_FALSE, sizeof(GLfloat) * 5, NULL);

          //处理纹理数据
          GLuint textCoor = glGetAttribLocation(self.myPrograme, "textCoordinate");
          glEnableVertexAttribArray(textCoor);
          glVertexAttribPointer(textCoor, 2, GL_FLOAT, GL_FALSE, sizeof(GLfloat) * 5, (float *)NULL + 3);

          //加载纹理
          [self setupTexture:@"daitu"];

          //设置纹理采样器sampler2D
          glUniform1i(glGetUniformLocation(self.myPrograme, "colorMap"), 0);

          glDrawArrays(GL_TRIANGLES, 0, 6);

          //从渲染缓冲区显示到屏幕上
          [self.myContext presentRenderbuffer:GL_RENDERBUFFER];
      ```




完整代码: github.com/Bore-TuDou/…
