还在手动整理数据库文档?试试这个工具

简介

在企业级开发中、我们经常会有编写数据库表结构文档的时间付出,从业以来,待过几家企业,关于数据库表结构文档状态:要么没有、要么有、但都是手写、后期运维开发,需要手动进行维护到文档中,很是繁琐、如果忘记一次维护、就会给以后工作造成很多困扰、无形中制造了很多坑留给自己和后人,于是需要一个插件工具 screw[1]来维护。

screw 特点

  • 简洁、轻量、设计良好。不需要 powerdesigner 这种重量的建模工具
  • 多数据库支持 。支持市面常见的数据库类型 MySQL、Oracle、SqlServer
  • 多种格式文档。支持 MD、HTML、WORD 格式
  • 灵活扩展。支持用户自定义模板和展示样式

支持数据库类型

[✔️] MySQL
[✔️] MariaDB
[✔️] TIDB
[✔️] Oracle
[✔️] SqlServer
[✔️] PostgreSQL
[✔️] Cache DB

依赖

这里以 mysql8 数据库为例子

 <!--数据库文档核心依赖-->
  <dependency>
      <groupId>cn.smallbun.screw</groupId>
      <artifactId>screw-core</artifactId>
      <version>1.0.3</version>
  </dependency>
  <!-- HikariCP -->
  <dependency>
      <groupId>com.zaxxer</groupId>
      <artifactId>HikariCP</artifactId>
      <version>3.4.5</version>
  </dependency>
  <!--mysql driver-->
  <dependency>
      <groupId>mysql</groupId>
      <artifactId>mysql-connector-java</artifactId>
      <version>8.0.20</version>
  </dependency>
复制代码

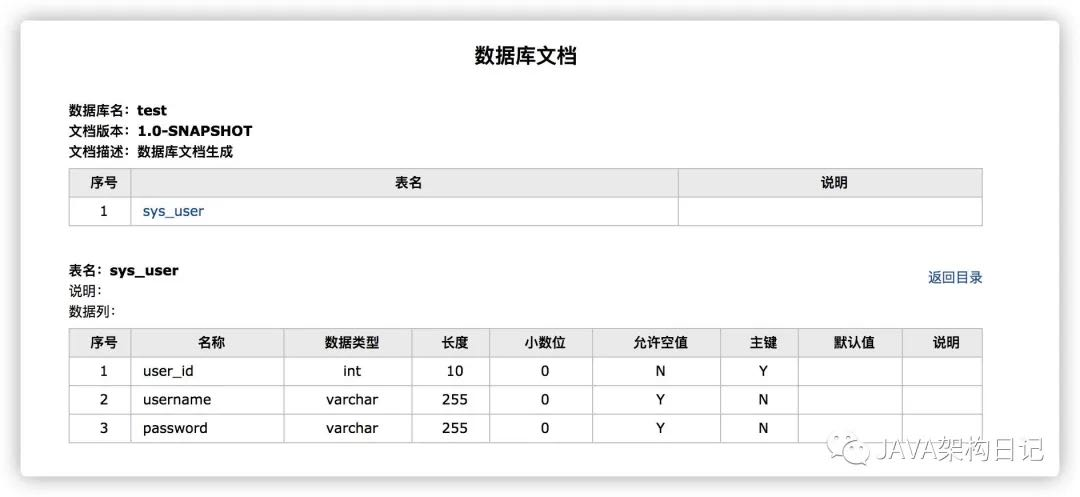

1. 通过自定义代码配置文档生成

@Test
public void shouldAnswerWithTrue() {
    //数据源
    HikariConfig hikariConfig = new HikariConfig();
    hikariConfig.setDriverClassName("com.mysql.cj.jdbc.Driver");
    hikariConfig.setJdbcUrl("jdbc:mysql://127.0.0.1:3306/test");
    hikariConfig.setUsername("root");
    hikariConfig.setPassword("root");
    //设置可以获取tables remarks信息
    hikariConfig.addDataSourceProperty("useInformationSchema", "true");
    hikariConfig.setMinimumIdle(2);
    hikariConfig.setMaximumPoolSize(5);
    DataSource dataSource = new HikariDataSource(hikariConfig);
    //生成配置
    EngineConfig engineConfig = EngineConfig.builder()
            //生成文件路径
            .fileOutputDir("/Users/lengleng")
            //打开目录
            .openOutputDir(true)
            //文件类型
            .fileType(EngineFileType.HTML)
            //生成模板实现
            .produceType(EngineTemplateType.freemarker).build();

    //忽略表
    ArrayList<String> ignoreTableName = new ArrayList<>();
    ignoreTableName.add("test_user");
    ignoreTableName.add("test_group");
    //忽略表前缀
    ArrayList<String> ignorePrefix = new ArrayList<>();
    ignorePrefix.add("test_");
    //忽略表后缀
    ArrayList<String> ignoreSuffix = new ArrayList<>();
    ignoreSuffix.add("_test");
    ProcessConfig processConfig = ProcessConfig.builder()
            //忽略表名
            .ignoreTableName(ignoreTableName)
            //忽略表前缀
            .ignoreTablePrefix(ignorePrefix)
            //忽略表后缀
            .ignoreTableSuffix(ignoreSuffix).build();
    //配置
    Configuration config = Configuration.builder()
            //版本
            .version("1.0.0")
            //描述
            .description("数据库设计文档生成")
            //数据源
            .dataSource(dataSource)
            //生成配置
            .engineConfig(engineConfig)
            //生成配置
            .produceConfig(processConfig).build();
    //执行生成
    new DocumentationExecute(config).execute();
}
复制代码

2. 通过插件的形式生成文档

<build>
    <plugins>
        <plugin>
            <groupId>cn.smallbun.screw</groupId>
            <artifactId>screw-maven-plugin</artifactId>
            <version>1.0.2</version>
            <dependencies>
                <!-- HikariCP -->
                <dependency>
                    <groupId>com.zaxxer</groupId>
                    <artifactId>HikariCP</artifactId>
                    <version>3.4.5</version>
                </dependency>
                <!--mysql driver-->
                <dependency>
                    <groupId>mysql</groupId>
                    <artifactId>mysql-connector-java</artifactId>
                    <version>8.0.20</version>
                </dependency>
            </dependencies>
            <configuration>
                <!--username-->
                <username>root</username>
                <!--password-->
                <password>root</password>
                <!--driver-->
                <driverClassName>com.mysql.cj.jdbc.Driver</driverClassName>
                <!--jdbc url-->
                <jdbcUrl>jdbc:mysql://127.0.0.1:3306/test</jdbcUrl>
                <!--生成文件类型-->
                <fileType>HTML</fileType>
                <!--文件输出目录-->
                <fileOutputDir>/Users/lengleng</fileOutputDir>
                <!--打开文件输出目录-->
                <openOutputDir>false</openOutputDir>
                <!--生成模板-->
                <produceType>freemarker</produceType>
                <!--描述-->
                <description>数据库文档生成</description>
                <!--版本-->
                <version>${project.version}</version>
                <!--标题-->
                <title>数据库文档</title>
            </configuration>
            <executions>
                <execution>
                    <phase>compile</phase>
                    <goals>
                        <goal>run</goal>
                    </goals>
                </execution>
            </executions>
        </plugin>
    </plugins>
</build>
复制代码

参考资料

[1]

screw: https://gitee.com/leshalv/screw
