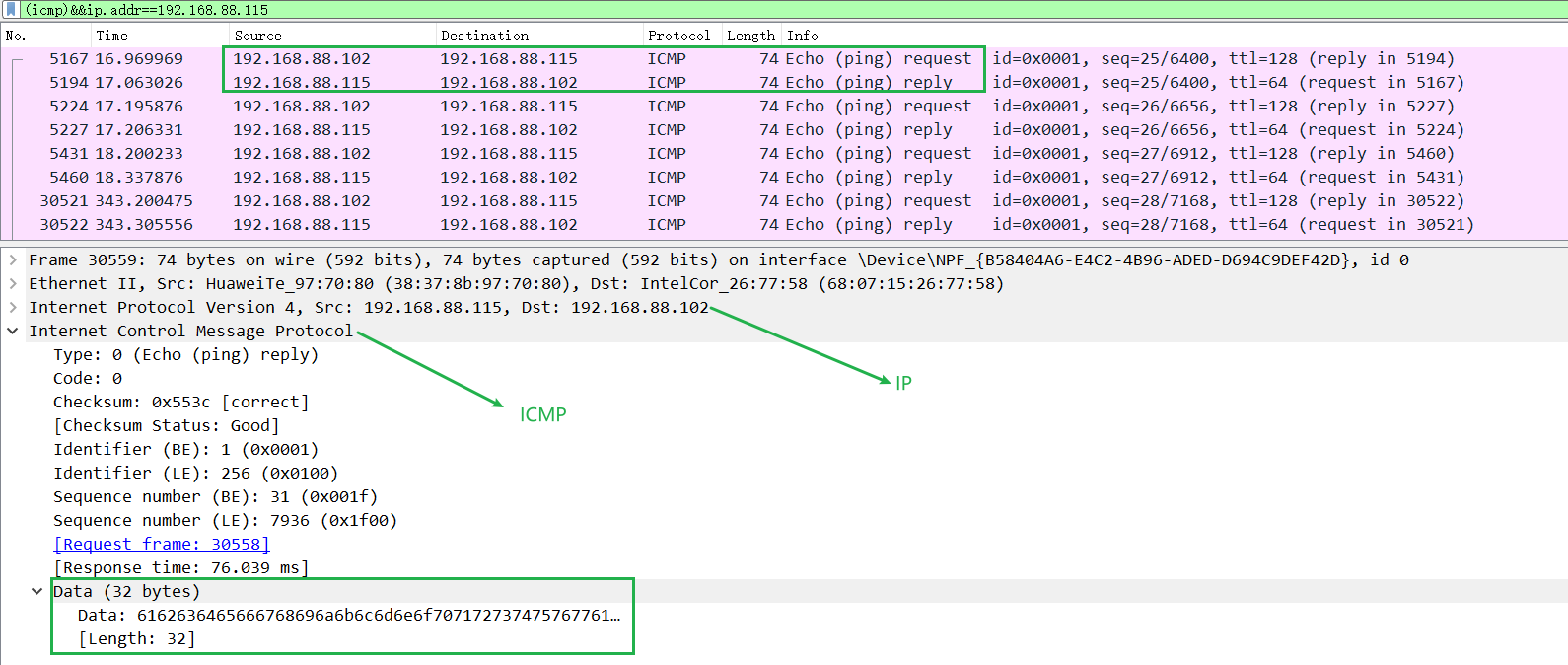

首先，ping 命令其实就是给目标主机随机发送一串32字节的字符，如果目标主机同样也回复了一串字符（32字节），那么说明主机是在线的。其中32字节的数据就是ICMP协议随机生成并封装的，如图：
按TCP/IP五层模型来说，ICMP协议与IP协议同属网络层。 正常来说，上层协议一般都会依赖在它底层的协议才能工作，比如网络层的IP协议要依赖传输层的TCP或UDP协议，应用层的HTTP(s)协议需要依赖网络层的IP协议来工作，然而很有趣的是，网络层的ICMP协议却依赖于同属网络层的IP协议才能工作。
ping命令发出时，源主机的ICMP协议封装好Data数据后，就会去封装IP包头，但下一层数据链路层的封装需要目标主机的MAC地址，若源主机的MAC地址表中没有目标的MAC地址，源主机就会发送ARP请求来获取MAC地址，得到MAC地址并封装好数据帧后Ping包就出发了。
不成功的结果一：

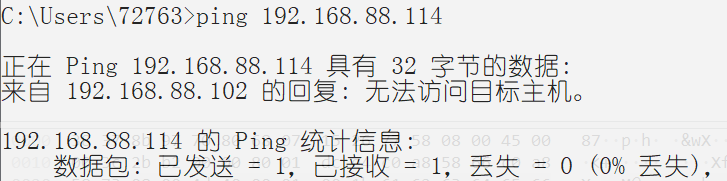

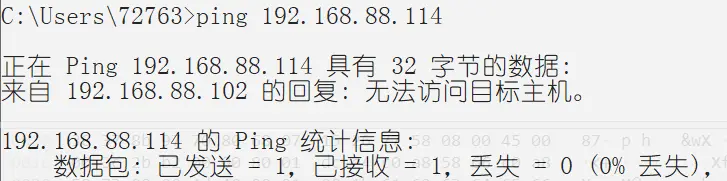

若目标主机不存在，即MAC地址根本获取不到的话，就会出现无法访问目标主机的结果。
不成功的结果二：
若目标主机存在，即MAC地址已经获取到，并成功发送了Ping包，但没有回包，就会出现目标主机不可达。
