多边形实现三角化

本文基于javascript语言，但实现多边形三角化的原理是一样的。

有时候我们画一个三维几何体， 几何体是由许多面拼凑在一起的，每个面又是由许多三角形拼凑在一起的。webgl绘制每个面，都是使用的三角扇去绘制，比如下面的OBJ文件里面给出的顶点索引是：

f 1 2 3 4 5

这时候使用三角扇去绘制，三个顶点索引构成一个三角形，我们需要转换成：

1 2 3
1 3 4
1 4 5

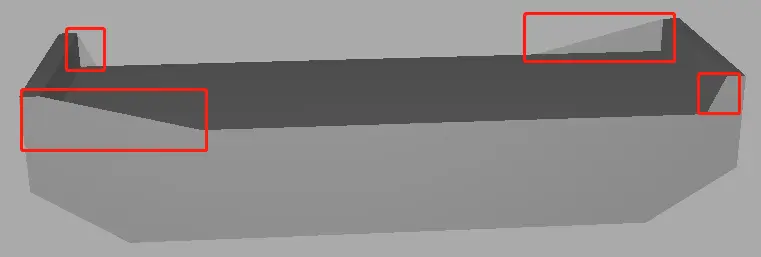

但遇到不规则的面比如下面这种，就会出现问题：

这时候就不能用三角扇去绘制几何体的不规则面，这里是判断f里面有n个顶点索引，如果n - 2 > 4，则需要进行三角化。

三角化的步骤为：

1、找到需要三角化的面里面的任意两个顶点相减求出它们的向量。（点是随便写的）

var p0 = new THREE.Vector3( 1, 2, 3 );
var p1 = new THREE.Vector3( 4, 5, 6 );
var yVec= p1.clone().sub( p0 ).normalize();

2、通过已求出的向量，叉乘该面的法线，则求出另一条向量。

var xVec = yVec.clone().cross( nVec );

3、通过该面已知的两条向量，组合成全局坐标系到面坐标系的一个转换矩阵

var m = new THREE.Matrix3();
 m.set(
   xVec.x, xVec.y, xVec.z,
   yVec.x, yVec.y, yVec.z,
   nVec.x, nVec.y, nVec.z
 )

4、有了这个转换矩阵，将该面里面的所有顶点都与这个矩阵相乘，算出投影后的顶点坐标

var point = new THREE.Vector3( 1, 2, 3 );
point.applyMatrix3( m );

5、拿到转换后的顶点坐标，因为是降维到平面，所以只需要拿三维坐标里面的x、y值即可

earcutData.push( point.x, point.y );

6、然后再把平面顶点进行耳切法，算出的顶点索引就是我们需要实现的三角化功能

earcutData = Earcut.triangulate( earcutData );

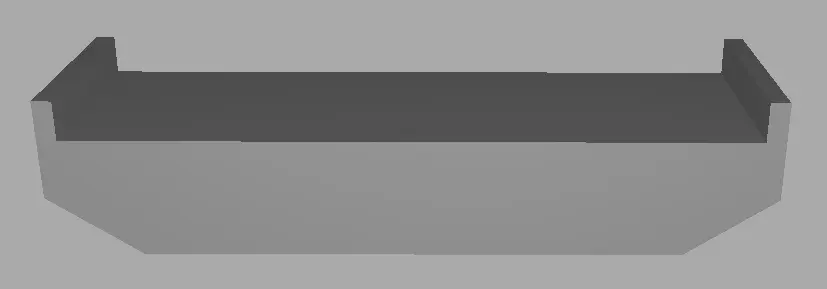

最后效果如下：

耳切法需要安装的依赖：github.com/mrdoob/thre…
