现在开始:用你的Mac训练和部署一个图片分类模型

avatar
阿里巴巴 前端委员会智能化小组 @阿里巴巴
文/ 阿里淘系 F(x) Team 苏川

可能有些同学学习机器学习的时候比较迷茫,不知道该怎么上手,看了很多经典书籍介绍的各种算法,但还是不知道怎么用它来解决问题,就算知道了,又发现需要准备环境、准备训练和部署的机器,啊,好麻烦。


今天,我来给大家介绍一种容易上手的方法,给你现成的样本和代码,按照步骤操作,就可以在自己的 Mac 上体验运用机器学习的全流程啦~~~


下面的 Demo, 最终的效果是给定一张图片,可以预测图片的类别。比如我们训练模型用的样本是猫啊狗啊,那模型能学到的认识的就是猫啊狗啊, 如果用的训练样本是按钮啊搜索框啊,那模型能学到的认识的就是这个按钮啊搜索框啊。


如果想了解用机器学习是怎么解决实际问题的,可以看这篇:如何使用深度学习识别UI界面组件?从问题定义、算法选型、样本准备、模型训练、模型评估、模型服务部署、到模型应用都有介绍。


环境准备

安装 Anaconda

下载地址: www.anaconda.com/products/in…



安装成功后,在终端命令行执行以下命令,使环境变量立即生效:

$ source ~/.bashrc


可以执行以下命令,查看环境变量


$ cat ~/.bashrc

可以看到 anaconda 的环境变量已经自动添加到 .bashrc 文件了



执行以下命令:

$ conda list

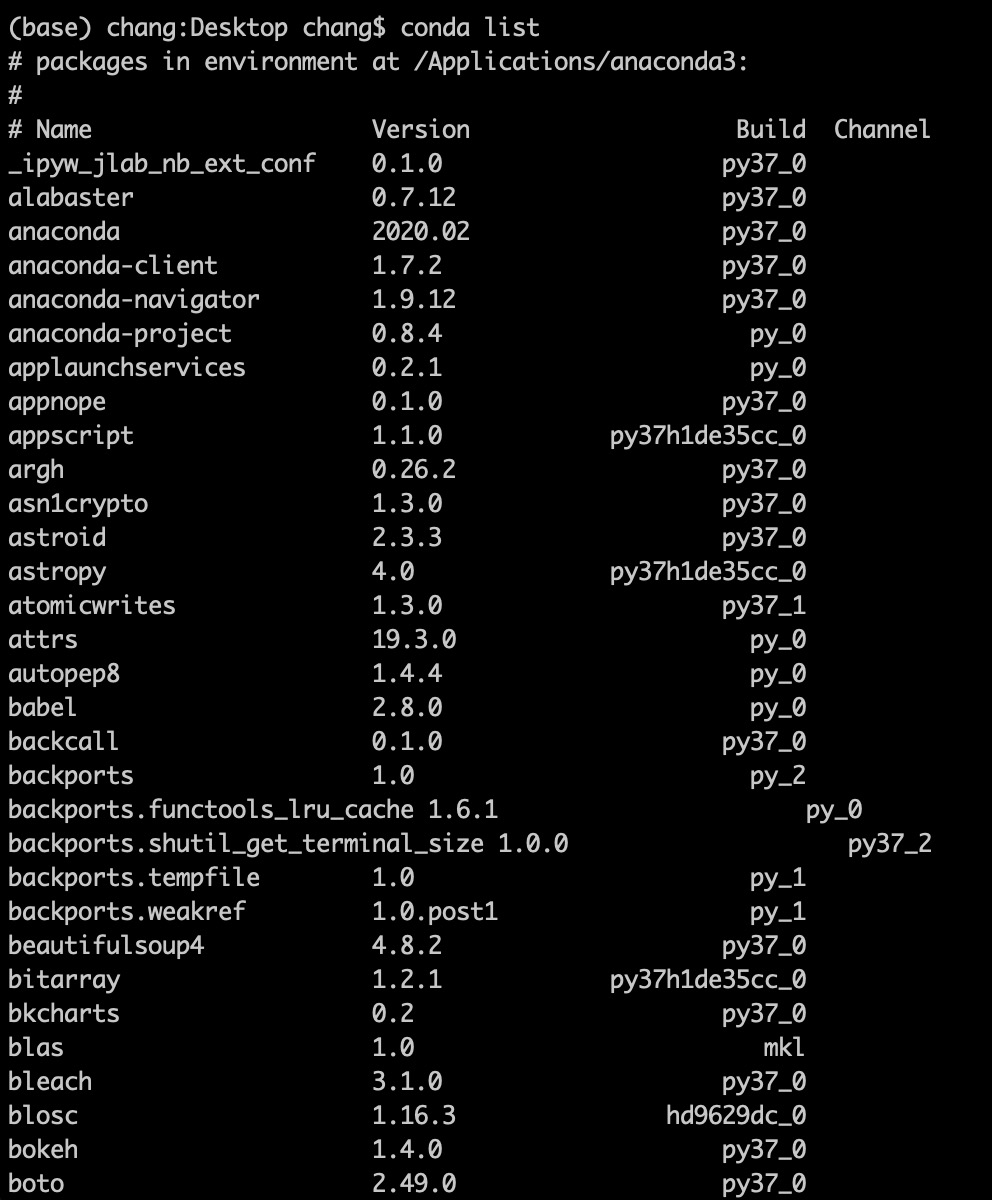

可以看到 Anaconda 中有很多已经安装好的包,如果有使用到这些包的就不需要再安装了,python 环境也装好了。



注意:如果安装失败,重新安装,在提示安装在哪里时,选择「更改安装位置」,安装位置选择其他地方不是用默认的,安装在哪里自己选择,可以放在「应用程序」下。




安装相关依赖

anaconda 中没有 keras、tensorflow 和 opencv-python, 需要单独安装。

$ pip install keras
$ pip install tensorflow
$ pip install opencv-python


样本准备

这里只准备了 4 个分类: button、keyboard、searchbar、switch, 每个分类 200 个左右的样本。








模型训练

开发训练逻辑

新建一个项目 train-project, 文件结构如下:


.
├── CNN_net.py
├── dataset
├── nn_train.py
└── utils_paths.py


入口文件代码如下,这里的逻辑是将准备好的样本输入给图像分类算法 SimpleVGGNet, 并设置一些训练参数,例如学习率、Epoch、Batch Size, 然后执行这段训练逻辑,最终得到一个模型文件。

# nn_train.py
from CNN_net import SimpleVGGNet
from sklearn.preprocessing import LabelBinarizer
from sklearn.model_selection import train_test_split
from sklearn.metrics import classification_report

from keras.optimizers import SGD
from keras.preprocessing.image import ImageDataGenerator
import utils_paths
import matplotlib.pyplot as plt
from cv2 import cv2
import numpy as np
import argparse
import random
import pickle

import os

# 读取数据和标签
print("------开始读取数据------")
data = []
labels = []

# 拿到图像数据路径,方便后续读取
imagePaths = sorted(list(utils_paths.list_images('./dataset')))
random.seed(42)
random.shuffle(imagePaths)

image_size = 256
# 遍历读取数据
for imagePath in imagePaths:
    # 读取图像数据
    image = cv2.imread(imagePath)
    image = cv2.resize(image, (image_size, image_size))
    data.append(image)
    # 读取标签
    label = imagePath.split(os.path.sep)[-2]
    labels.append(label)

data = np.array(data, dtype="float") / 255.0
labels = np.array(labels)

# 数据集切分
(trainX, testX, trainY, testY) = train_test_split(data,labels, test_size=0.25, random_state=42)

# 转换标签为one-hot encoding格式
lb = LabelBinarizer()
trainY = lb.fit_transform(trainY)
testY = lb.transform(testY)

# 数据增强处理
aug = ImageDataGenerator(
    rotation_range=30,
    width_shift_range=0.1,
    height_shift_range=0.1,
    shear_range=0.2,
    zoom_range=0.2,
    horizontal_flip=True,
    fill_mode="nearest")

# 建立卷积神经网络
model = SimpleVGGNet.build(width=256, height=256, depth=3,classes=len(lb.classes_))

# 设置初始化超参数

# 学习率
INIT_LR = 0.01
# Epoch
# 这里设置 5 是为了能尽快训练完毕,可以设置高一点,比如 30
EPOCHS = 5
# Batch Size
BS = 32

# 损失函数,编译模型
print("------开始训练网络------")
opt = SGD(lr=INIT_LR, decay=INIT_LR / EPOCHS)
model.compile(loss="categorical_crossentropy", optimizer=opt,metrics=["accuracy"])

# 训练网络模型
H = model.fit_generator(
    aug.flow(trainX, trainY, batch_size=BS),
    validation_data=(testX, testY),
    steps_per_epoch=len(trainX) // BS,
    epochs=EPOCHS
)


# 测试
print("------测试网络------")
predictions = model.predict(testX, batch_size=32)
print(classification_report(testY.argmax(axis=1), predictions.argmax(axis=1), target_names=lb.classes_))

# 绘制结果曲线
N = np.arange(0, EPOCHS)
plt.style.use("ggplot")
plt.figure()
plt.plot(N, H.history["loss"], label="train_loss")
plt.plot(N, H.history["val_loss"], label="val_loss")
plt.plot(N, H.history["accuracy"], label="train_acc")
plt.plot(N, H.history["val_accuracy"], label="val_acc")
plt.title("Training Loss and Accuracy")
plt.xlabel("Epoch #")
plt.ylabel("Loss/Accuracy")
plt.legend()
plt.savefig('./output/cnn_plot.png')

# 保存模型
print("------保存模型------")
model.save('./cnn.model.h5')
f = open('./cnn_lb.pickle', "wb")
f.write(pickle.dumps(lb))
f.close()


对于实际应用场景下,数据集很大,epoch 也会设置比较大,并在高性能的机器上训练。现在要在本机 Mac 上完成训练任务,我们只给了很少的样本来训练模型,epoch 也很小(为 5),当然这样模型的识别准确率也会很差,但我们此篇文章的目的是为了在本机完成一个机器学习的任务。


开始训练

执行以下命令开始训练:

$ python nn_train.py


训练过程日志如下:


训练结束后,在当前目录下会生成两个文件: 模型文件 cnn.model.h5 和 损失函数曲线 output/cnn_plot.png




模型评估

现在,我们拿到了模型文件 cnn.model.h5, 可以写一个预测脚本,本地执行脚本预测一张图片的分类。

$ python predict.py
# predict.py
import allspark
import io
import numpy as np
import json
from PIL import Image
import requests
import threading
import cv2
import os
import tensorflow as tf
from tensorflow.keras.models import load_model
import time

model = load_model('./train/cnn.model.h5')
# pred的输入应该是一个images的数组,而且图片都已经转为numpy数组的形式
# pred = model.predict(['./validation/button/button-demoplus-20200216-16615.png'])

#这个顺序一定要与label.json顺序相同,模型输出是一个数组,取最大值索引为预测值
Label = [
    "button",
    "keyboard",
    "searchbar",
    "switch"
    ]
testPath = "./test/button.png"

images = []
image = cv2.imread(testPath)
image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)

image = cv2.resize(image,(256,256))
images.append(image)
images = np.asarray(images)

pred = model.predict(images)

print(pred)

max_ = np.argmax(pred)
print('预测结果为:',Label[max_])

如果想要知道这个模型的准确率,也可以给模型输入一批带有已知分类的数据,通过模型预测后,将模型预测的分类与真实的分类比较,计算出准确率和召回率。



模型服务部署

开发模型服务

但在实际应用中,我们预测一张图片的类别, 是通过给定一张图片,请求一个 API 来拿到返回结果的。我们需要编写一个模型服务,然后部署到远端,拿到一个部署之后的模型服务 API。


现在,我们可以编写一个模型服务,然后在本地部署。


# 模型服务 app.py
import allspark
import io
import numpy as np
import json
from PIL import Image
import requests
import threading
import cv2
import tensorflow as tf
from tensorflow.keras.models import load_model


with open('label.json') as f:
    mp = json.load(f)
labels = {value:key for key,value in mp.items()}

def create_opencv_image_from_stringio(img_stream, cv2_img_flag=-1):
  img_stream.seek(0)
  img_array = np.asarray(bytearray(img_stream.read()), dtype=np.uint8)
  image_temp = cv2.imdecode(img_array, cv2_img_flag)
  if image_temp.shape[2] == 4:
    image_channel3 = cv2.cvtColor(image_temp, cv2.COLOR_BGRA2BGR)
    image_mask = image_temp[:,:,3] #.reshape(image_temp.shape[0],image_temp.shape[1], 1)
    image_mask = np.stack((image_mask, image_mask, image_mask), axis = 2)
    index_mask = np.where(image_mask == 0)
    image_channel3[index_mask[0], index_mask[1], index_mask[2]] = 255
    return image_channel3
  else:
    return image_temp

def get_string_io(origin_path):
  r = requests.get(origin_path, timeout=2)
  stringIo_content = io.BytesIO(r.content)
  return stringIo_content

def handleReturn(pred, percent, msg_length):
  result = {
    "content":[]
  }
  argm = np.argsort(-pred, axis = 1)
  for i in range(msg_length):
      label = labels[argm[i, 0]]
      index = argm[i, 0]
      if(pred[i, index] > percent):
        confident = True
      else:
        confident = False
      result['content'].append({'isConfident': confident, 'label': label})
  return result


def process(msg, model):
  msg_dict = json.loads(msg)
  percent = msg_dict['threshold']
  msg_dict = msg_dict['images']
  msg_length = len(msg_dict)
  desire_size = 256

  images = []
  for i in range(msg_length):
    image_temp = create_opencv_image_from_stringio(get_string_io(msg_dict[i]))
    image_temp = cv2.cvtColor(image_temp, cv2.COLOR_BGR2RGB)
    image = cv2.resize(image_temp, (256, 256))
    images.append(image)
  images = np.asarray(images)
  pred = model.predict(images)
  return bytes(json.dumps(handleReturn(pred, percent, msg_length)) ,'utf-8')


def worker(srv, thread_id, model):
  while True:
    msg = srv.read()
    try:
      rsp = process(msg, model)
      srv.write(rsp)
    except Exception as e:
      srv.error(500,bytes('invalid data format', 'utf-8'))

if __name__ == '__main__':
    desire_size = 256
    model = load_model('./cnn.model.h5')

    context = allspark.Context(4)
    queued = context.queued_service()

    workers = []
    for i in range(10):
        t = threading.Thread(target=worker, args=(queued, i, model))
        t.setDaemon(True)
        t.start()
        workers.append(t)
    for t in workers:
        t.join()



部署模型服务

模型服务编写完成后,在本地部署,需要安装环境。首先创建一个模型服务项目: deploy-project, 将 cnn.model.h5 拷贝到此项目中, 并在此项目下安装环境。

.
├── app.py
├── cnn.model.h5
└── label.json


安装环境

可以看下阿里云的模型服务部署文档:3、Python语言-3.2 构建开发环境-3.2.3 使用预构建的开发镜像(推荐)


安装 Docker

可以直接查看 Mac Docker 安装文档

# 用 Homebrew 安装 需要先现状 Homebrew: https://brew.sh
$ brew cask install docker

安装完之后,桌面上会出现 Docker 的图标。


创建 anaconda 的虚拟环境


# 使用conda创建python环境,目录需指定固定名字:ENV
$ conda create -p ENV python=3.7

# 安装EAS python sdk
$ ENV/bin/pip install http://eas-data.oss-cn-shanghai.aliyuncs.com/sdk/allspark-0.9-py2.py3-none-any.whl

# 安装其它依赖包
$ ENV/bin/pip install tensorflow keras opencv-python

# 激活虚拟环境
$ conda activate ./ENV

# 退出虚拟环境(不使用时)
$ conda deactivate


运行 Docker 环境

/Users/chang/Desktop/ml-test/deploy-project 换成自己的项目路径

sudo docker run -ti -v  /Users/chang/Desktop/ml-test/deploy-project:/home -p 8080:8080
registry.cn-shanghai.aliyuncs.com/eas/eas-python-base-image:py3.6-allspark-0.8


本地部署

现在可以本地部署了,执行以下命令:

cd /home
./ENV/bin/python app.py

下面的日志可以看到部署成功。


部署成功后,可以通过 localhost:8080/predict 访问模型服务了。


我们用 curl 命令来发一个 post 请求, 预测图片分类:


curl -X POST 'localhost:8080/predict' \
-H 'Content-Type: application/json' \
-d '{
  "images": ["https://img.alicdn.com/tfs/TB1W8K2MeH2gK0jSZJnXXaT1FXa-638-430.png"],
  "threshold": 0.5
}'


得到预测结果:

{"content": [{"isConfident": true, "label": "keyboard"}]}


完整代码

可以直接 clone 代码仓库:github.com/imgcook/ml-…


在安装好环境后,直接按以下命令运行。

# 1、训练模型
$ cd train-project
$ python nn_train.py

# 生成模型文件:cnn.model.h5

# 2、将模型文件拷贝到 deploy-project 中,部署模型服务
# 先安装模型服务运行环境
$ conda activate ./ENV
$ sudo docker run -ti -v  /Users/chang/Desktop/ml-test/deploy-project:/home -p 8080:8080  registry.cn-shanghai.aliyuncs.com/eas/eas-python-base-image:py3.6-allspark-0.8
$ cd /home
$ ./ENV/bin/python app.py

# 得到模型服务 API: localhost:8080/predict

# 3、访问模型服务
curl -X POST 'localhost:8080/predict' \
-H 'Content-Type: application/json' \
-d '{
  "images": ["https://img.alicdn.com/tfs/TB1W8K2MeH2gK0jSZJnXXaT1FXa-638-430.png"],
  "threshold": 0.5
}'


最后

好啦,总结一下这里使用深度学习的流程。我们选用了 SimpleVGGNet 作为图像分类算法(相当于一个函数),将准备好的数据传给这个函数,运行这个函数(学习数据集的特征和标签)得到一个输出,就是模型文件 model.h5。



这个模型文件可以接收一张图片作为输入,并预测这张图片是什么,输出预测结果。但如果想要让模型可以在线上跑,需要写一个模型服务(API)并部署到线上以得到一个 HTTP API,我们可以在生产环境直接调用。
