flutter卡顿检测需要看看

作者 | 皓黯

来源 | 闲鱼技术

背景使用Flutter技术构建的应用，一直以高性能高流畅度著称。但是随着应用复杂度越来越高，Flutter会出现一些页面流畅度明显低于Native的情况，甚至可能发生一些卡顿。而很多时候卡顿都发生在线上，即使获得了用户的操作路径，也难以重现。如果我们有一套卡顿监控系统，能够帮助我们捕获到卡顿时的堆栈，那么在发生卡顿的时候，我们就可以定位到具体是哪个函数引起的卡顿，从而解决这些问题。既然想要设计一个卡顿监控系统，那么我们就需要先解决两个问题：

如何判断当前发生了卡顿。
如何在卡顿时获取堆栈。

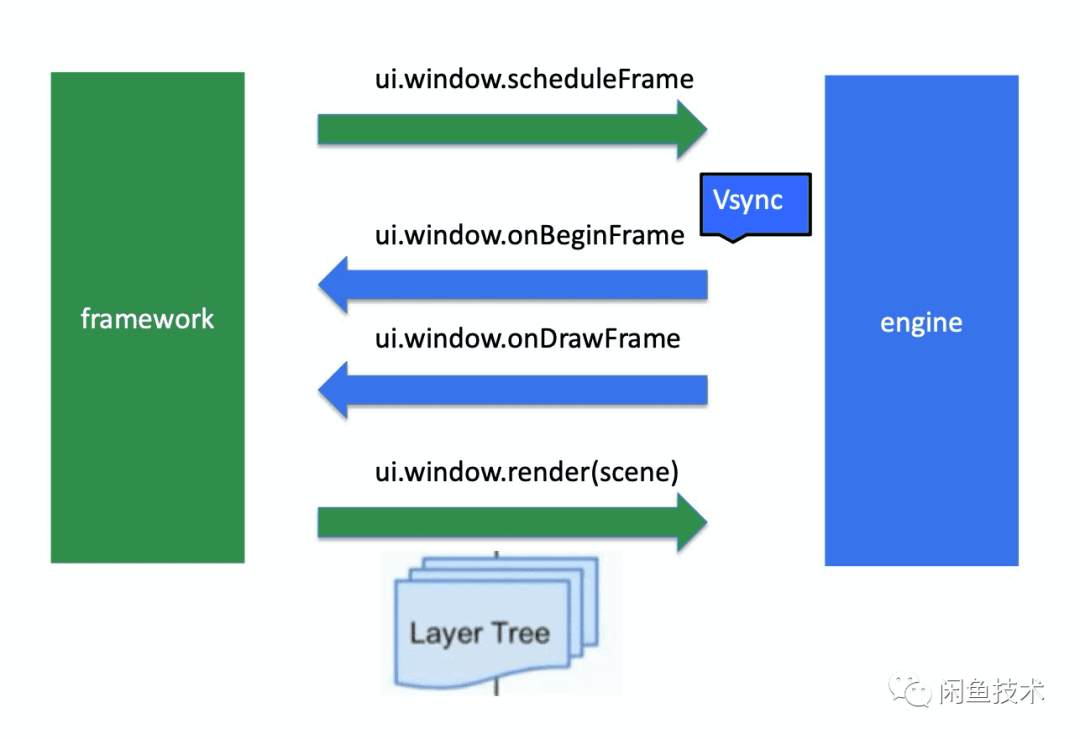

如何判断卡顿 既然我们希望能够抓取Flutter的卡顿堆栈，那么首先我们得先有办法判断Flutter App是否发生卡顿。为此，我们先来简单回顾一下Flutter的渲染原理。Flutter的UI Task Runner负责执行Dart代码，而Flutter的渲染管线也是在UI Task Runner中运行的。每次Flutter App的界面需要更新时，Framework会通过ui.window.scheduleFrame通知Engine。然后Engine会注册一个Vsync信号的回调，在下一个VSync信号到来之际，Engine会通过ui.window.onBeginFrame和ui.window.onDrawFrame回调给Framework来驱动Flutter渲染管线，渲染管线中的Build、Layout、Paint一一被执行，生成了最新的Layer Tree。最后Layer Tree通过ui.window.render发送到了Engine端，交给GPU Task Runner做光栅化与上屏。

我们可以定义一个卡顿阈值，在ui.window.onBeginFrame开始计时，在ui.window.onDrawFrame做好卡口，如果渲染管线的执行时间过长，大于卡顿阈值，那么我们就可以判断发生了卡顿。如果等到我们判断出了当前发生了卡顿，再去采集堆栈，为时已晚。因此，我们需要另外起一个Isolate，每隔一小段时间就去采集一次root Isolate的堆栈，那么当我们判断出现卡顿时，只要将从卡顿开始到卡顿结束的这段时间采集到的堆栈做一次聚合，就能知道是哪个方法引起了卡顿了。举个例子，如果我们定义的卡顿阈值为100ms，然后每隔5ms采集一次卡顿堆栈，假设ui.window.onBeginFrame开始到ui.window.onDrawFrame结束总共耗时200ms，其中foo方法耗时160ms，bar方法耗时30ms，其余方法耗时10ms。那么在这段时间，我们一共能采集到40个堆栈，其中有32个堆栈的栈顶为foo方法，6个堆栈的栈顶为bar方法。在堆栈聚合后，我们就能发现foo方法的耗时大约为160ms，而bar方法的耗时大约为30ms。这个方案看上去比较简单，整体思路上也是借鉴了Android端的卡顿检测框架BlockCanary，那么这个方案是否可行呢？我们需要解决的第一个问题，就是如何在另一个Isolate去采集root Isolate的堆栈。 堆栈采集方案一：修改Dart SDK 在Dart中，我们可以通过调用StackTrace.current来获取当前Isolate的调用栈。那么它能否帮助我们获取卡顿时候的堆栈呢？非常可惜，它做不到这一点。举个例子：假设我们有一个名叫foo的方法，耗时大概300ms，在root Isolate中执行，很明显，这个方法会引起卡顿。而StackTrace.current并不能获取帮助我们定位到这个耗时的foo方法。我们需要的，是在另一个Isolate中采集到root Isolate堆栈的方法。 官方的相关issue 并不是只有我们有这个诉求，google的同学在flutter的repo下，提了Issue：Add API to query main Isolate's stack trace #37204。这个Issue的大致内容是说，希望Dart能够提供一个API，用于在另一个Isolate去采集main Isolate堆栈，当前这个Issue还是open的状态。 Issue提出到现在大概已经过去一年时间了，为什么这个API还是没有实现呢？其实，实现这个API本身并不困难，只是官方有一些自己的考量，其中之一就是这可能会引入安全性问题：Dart Isolate之间本应该相互隔离，如果添加了这个API，那么可能会有黑客通过多次调用该API来获取大量的堆栈信息，再通过比对这些堆栈的差异来对加密秘钥发起定时攻击等。看来官方短期之内是不会提供这个API了，那么我们是不是可以先试试通过修改Dart SDK来实现类似的功能。 通过修改SDK获取API 我们先来看看StackTrace.current是如何获取堆栈的吧

我们可以看到，StackTrace.current方法的修饰符中有一个external，这代表了这是一个external函数，Dart中的external函数意味着这个函数的声明和实现是分开的，这里只是声明，实现在另一个地方，其实现的地方如下：

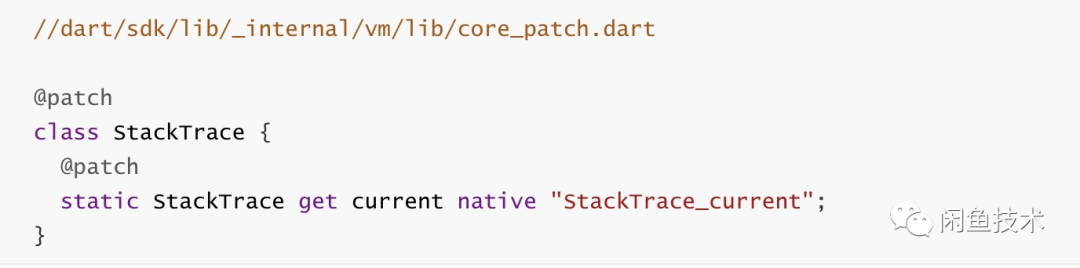

从StackTrace.current的实现中有一个native关键字，native关键字是Dart的Native Extension的关键字，意味着这个方法是C/C++实现的。Native Extension与Java中的JNI非常的相似。

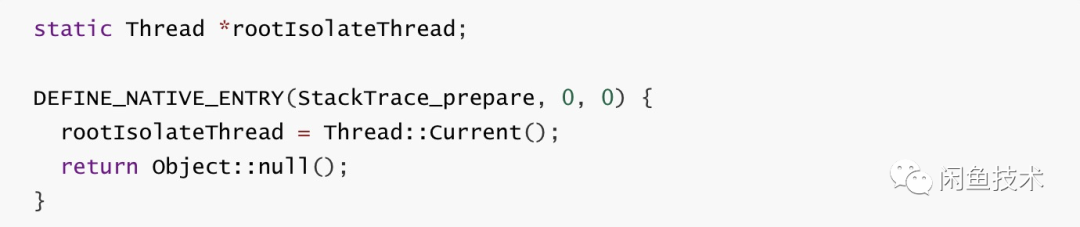

我们终于找到了实现，CurrentStackTrace，通过观察发现，它的第一个参数是一个thread。可见CurrentStackTrace方法获取的堆栈是基于thread的，那么是不是说，如果我们在另一个Isolate中，将root Isolate对应的Thread作为参数，传入到CurrentStackTrace方法里，就能获得root Isolate对应的堆栈了呢？为了验证我们这个想法，我们新增了两个方法：StackTrace.prepare和StackTrace.root，我们在root Isolate 中调用StackTrace.prepare，将root Isolate的thread对象使用静态变量rootIsolateThread保存起来。StackTrace.prepare对应的C++实现如下

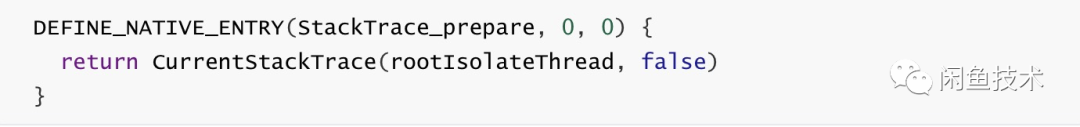

然后我们新开一个Isolate，在这个新的Isolate中，我们调用StackTrace.root来获取root Isolate的堆栈，StackTrace.root对应的C++实现如下

经过验证发现，通过这个方案，的确能在另一个Isolate中获取root Isolate的堆栈。当然上面的修改主要还是为了验证可行性，如果真的要采用修改Dart SDK的方案，还有非常多的地方需要考虑。修改Dart SDK的这个方案大大增加了后期的维护成本，有没有可能存在一种不修改Dart SDK，还是能获取到堆栈的方案呢？ 堆栈采集方案二：AOT模式下采集堆栈（暂停线程） 在不修改Dart SDK的前提下获取堆栈，听上去感觉是一个不可能完成的任务。但是有时候我们遇到了问题，或许转变一下思路，就能找到答案。 AOT模式与符号表 让我们一起来梳理一下我们的诉求，首先我们设计的是一个线上卡顿监控方案，这个场景下的Dart代码是基于AOT编译的，在iOS端其产物为App.framework，在Android端则为libapp.so。基于AOT，也就意味着Dart代码（包括SDK和你自己的）会被编译成平台相关的机器码。那么Dart语言AOT编译生成的可执行程序与C语言编译生成的可执行程序，是否有区别呢？从操作系统的角度来看，它们并没有什么本质区别。操作系统只关心这个可执行程序如何加载，如何执行，至于程序是从C语言还是Dart语言编译过来的，它并不关心。我们先来把目光聚焦到Dart代码在iOS端profile模式下的产物App.framework。从iOS的视角触发，这是一个Embedded Framework。我们可以使用nm命令导出其符号表，以下是符号表的一部分：

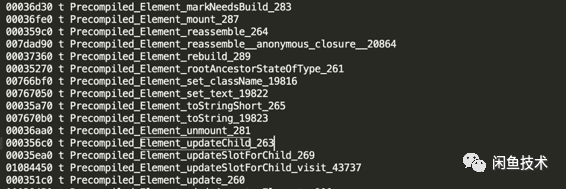

我们惊喜地发现，这些符号与Dart函数几乎是一一对应。比如符号PrecompiledElementupdate_260，很明显对应的Dart函数为Element.update。有了这份符号表，也就意味着，如果我们能采集到root Isolate对应线程的native的堆栈，我们就可以通过符号化来还原出当时Dart函数的调用栈。而且我们也不再需要去寻找从另一个Isolate获取root Isolate的Dart堆栈的方法了。与之对应的，我们只需要能够在另一个线程获取root Isolate对应的线程的native堆栈即可。 堆栈采集的方案

栈帧采集的方案整体思路如下：

获取当前进程中的所有线程，并找到Flutter UI TaskRunner对应的线程
暂停该线程，并获取该线程当前的寄存器的值，重点为PC和FP
根据栈帧回溯算法，获取堆栈
让该线程继续运行
在当前进程或者远端做符号化

方案实现

接下来我们来看看如何实现这个方案，我们以iOS端为例子，来说明如何实现这个方案：

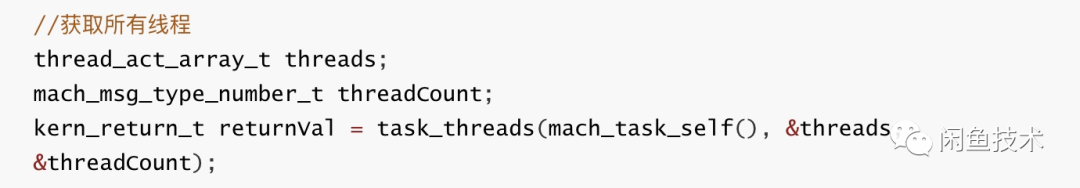

在iOS端，我们可以通过API task_threads 来获取所有的线程，代码如下：

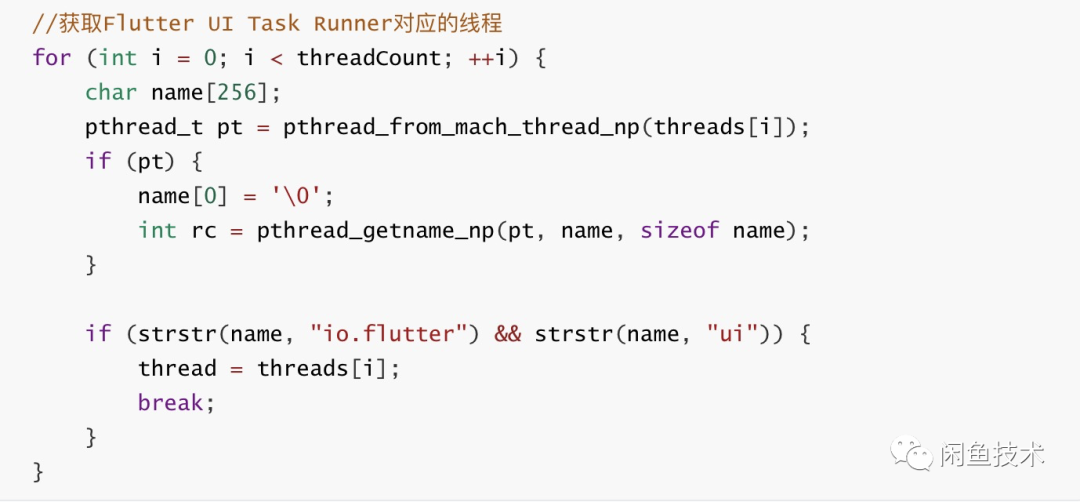

我们可以通过比对线程名字来定位到UI Task Runner对应的线程，如果是Flutter单Engine方案，那么UI Task Runner对应的Thread的名字应为"io.flutter.1.ui"。

在采集堆栈前，我们得先暂停这个线程。

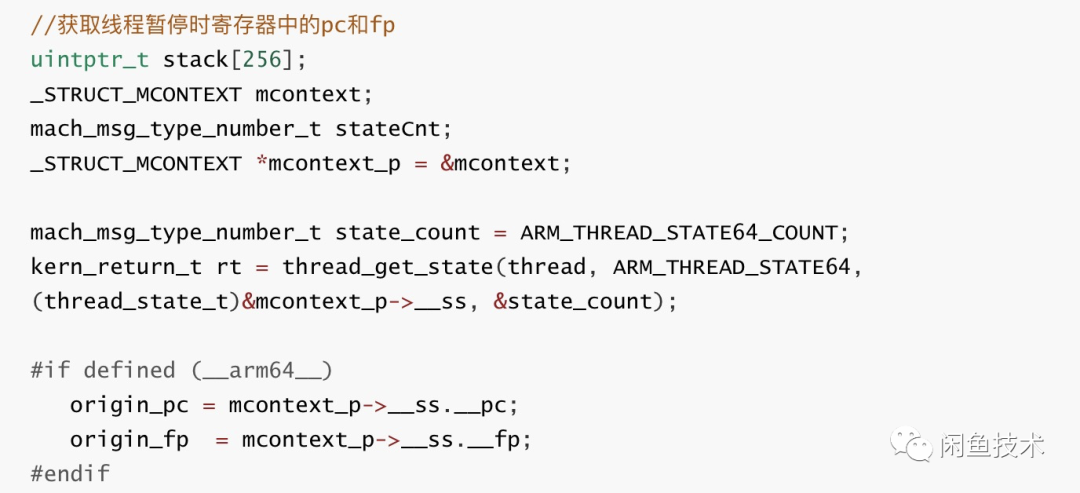

暂停线程后，我们就可以通过 thread_get_state 去获取这个线程此时此刻的寄存器的值了，其中能够帮助我们做栈帧回溯的两个寄存器分别是pc和fp，我们这里的代码是以arm64为例子的，在实际的产品中，还需要考虑到其他的架构：

获取pc和fp后，就可以进行栈帧回溯了。至于如何进行栈帧回溯，我们会在下一个小节单独说明。栈帧采集完之后，我们需要让线程继续运行：

以上就是iOS端堆栈采集方案的大体实现了。Android端想实现这个方案，思路上大同小异，无论是找到所有的线程，定位到UI Task Runner对应的线程，还是线程的暂停和恢复，都能找到解决方案。唯一比较麻烦的地方在于如何获取另一个线程暂停时的寄存器的值，这部分可以使用ptrace来完成，不过这个需要起一个独立的进程。

栈帧回溯原理

上文说到，我们获得了pc和fp寄存器的值，该如何做栈帧回溯呢？

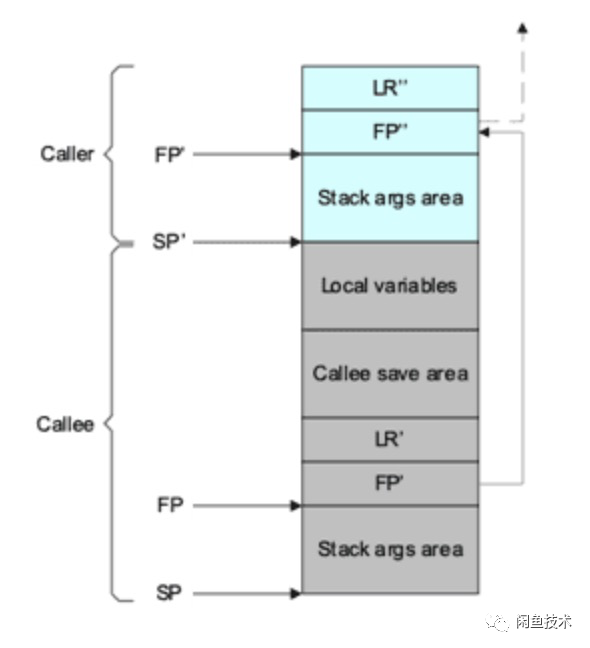

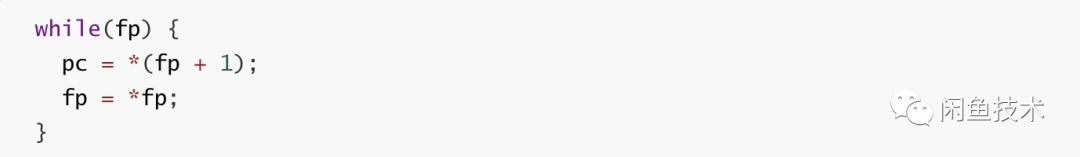

这里我们以ARM64栈帧布局为例子（也就是上图）。每次函数调用，都会在调用栈上，维护一个独立的栈帧，每个栈帧中都有一个FP（Frame Pointer），指向上一个栈帧的FP，而与FP相邻的LR（Link Register）中保存的是函数的返回地址。也就是我们可以根据FP找到上一个FP，而与FP相邻的LR对应的函数就是该栈帧对应的函数。回溯的算法如下

堆栈采集完毕后，我们只需要将采集到的堆栈进行符号化即可。 堆栈采集方案三：AOT模式下采集堆栈（通过信号） 性能瓶颈 上面的这个方案可能会对性能造成一些影响，堆栈回溯本身并不耗时，真正的耗时在于线程的暂停和恢复。线程暂停后，线程就会进入阻塞状态，而去恢复线程时，线程并不会立即执行，而是会进入就绪状态，等待内核调度为其分配CPU时间片。所以在这个方案，每一次采集线程堆栈，都意味着这个线程的状态可能会从运行态到阻塞态再到就绪态。

那么有没有更为轻量级的采集堆栈的方案？ 信号机制原理 信号（Signal）是事件发生时对进程的通知机制，有时候也称之为软件中断。一般发给进程的信号，通常是由内核产生的，比如访问了非法的内存地址，或者被0除等等，当然，一个进程可以向另一个进程或者自身发送信号。如果进程注册了信号处理器（Signal Handler），那么当收到信号后，就会中断当前程序，开始调用信号处理器程序，等信号处理器程序执行完成后，当前程序会在被中断的位置继续执行。

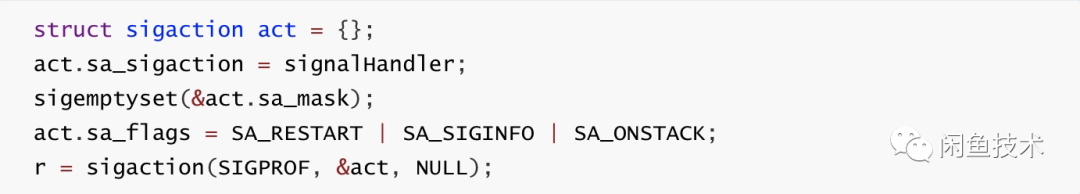

新方案的实现 我们先注册一个信号处理器，用于采集堆栈。接着，我们还是启动一个采集线程，每隔一段时间，向UI Task Runner发送一个信号。当收到信号后，UI Task Runner对应的线程就会被中断，执行信号处理器程序来采集堆栈，堆栈采集完后，程序会从中断点回复执行。我们来看看这个方案具体如何实现，这次我们以Android端为例子：首先我们先注册一些signal handler，用于在收到信号时采集堆栈

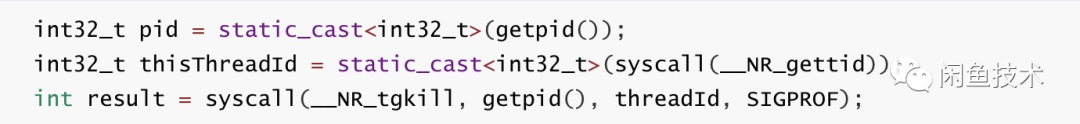

接着我们每隔一段时间，就向UI Task Runner对应的线程发送一个信号。

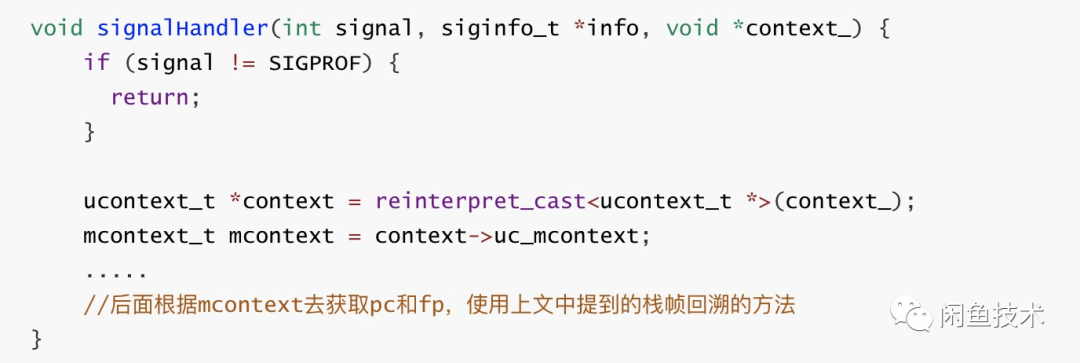

信号到达后，该线程就会中断当前执行的程序，然后调用signal handler采集堆栈，其中signalHandler的实现如下

实际上，FaceBook的性能监控方案profilo，以及Dart VM的CPU Profiler，均使用了这个方案来采集堆栈。 堆栈采集方案对比

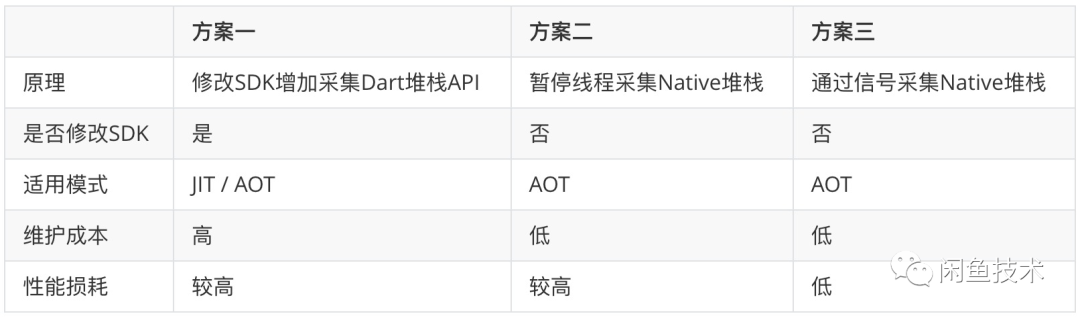

我们来对比一下上面提到的3个方案，它们的区别如下图所示：

我们可以看到，方案三无需修改SDK，所以维护成本较低，并且在三个方案中它的性能损耗是最低的。最终我们决定采用方案三来作为我们堆栈采集的方案。总结本文主要介绍了我们在设计Flutter卡顿监控系统的一些思路，给出了如何判断卡顿跟如何获取堆栈的思考和探索，目前这个方案的产品化正在进行当中。Flutter作为高性能的跨平台方案，其渲染性能从理论上来说，可以做到不弱于原生。同时Flutter在性能体验方向上，和原生相比，还有非常多值得探索的地方，让我们一起不忘初心，继续朝着这个方向前进。
