一、作用
自动释放池、延迟回调、触摸事件、屏幕刷新
二、概念
RunLoop是一个管理事件和消息，并提供一个入口函数来执行event loop逻辑的对象。线程执行这个函数后，就会一直处于这个函数内部“接收消息->等待->处理”的循环中，直到循环结束，函数返回。
常规的代码逻辑
func loop() {
initialize();
do {
var message = get_next_message();
process_message(message);
} while (message != quit);
}
iOS系统中，提供了两个这样的对象NSRunLoop，CFRunLoop。 NSRunLoop是基于CFRunLoop的封装,提供了面向对象的API，但是这些API不是线程安全的。
CFRunLoopRef 的代码是开源的，你可以在这里 opensource.apple.com/tarballs/CF… 下载到整个 CoreFoundation 的源码来查看。
Swift 开源后，苹果又维护了一个跨平台的 CoreFoundation 版本：github.com/apple/swift… iOS 系统中的实现略不一样，但更容易编译，而且已经适配了 Linux/Windows。
三、RunLoop与线程的关系
CFRunLoop是基于pthread来管理。
苹果不允许直接创建RunLoop，他只提供了两个自动获取的函数：CFRunLoopGetMain()和CFRunLoopGetCurrent()。这两个函数源码如下
CFRunLoopRef CFRunLoopGetMain(void) {
CHECK_FOR_FORK();
static CFRunLoopRef __main = NULL; // no retain needed
if (!__main) __main = _CFRunLoopGet0(pthread_main_thread_np()); // no CAS needed
return __main;
}
CFRunLoopRef CFRunLoopGetCurrent(void) {
CHECK_FOR_FORK();
CFRunLoopRef rl = (CFRunLoopRef)_CFGetTSD(__CFTSDKeyRunLoop);
if (rl) return rl;
return _CFRunLoopGet0(pthread_self());
}
内部逻辑如下:
/// 全局的Dictionary，key 是 pthread_t， value 是 CFRunLoopRef
static CFMutableDictionaryRef loopsDic;
/// 访问 loopsDic 时的锁
static CFSpinLock_t loopsLock;
/// 获取一个 pthread 对应的 RunLoop。
CFRunLoopRef _CFRunLoopGet(pthread_t thread) {
OSSpinLockLock(&loopsLock);
if (!loopsDic) {
// 第一次进入时，初始化全局Dic，并先为主线程创建一个 RunLoop。
loopsDic = CFDictionaryCreateMutable();
CFRunLoopRef mainLoop = _CFRunLoopCreate();
CFDictionarySetValue(loopsDic, pthread_main_thread_np(), mainLoop);
}
/// 直接从 Dictionary 里获取。
CFRunLoopRef loop = CFDictionaryGetValue(loopsDic, thread));
if (!loop) {
/// 取不到时，创建一个
loop = _CFRunLoopCreate();
CFDictionarySetValue(loopsDic, thread, loop);
/// 注册一个回调，当线程销毁时，顺便也销毁其对应的 RunLoop。
_CFSetTSD(..., thread, loop, __CFFinalizeRunLoop);
}
OSSpinLockUnLock(&loopsLock);
return loop;
}
线程和runloop是一一对应的，其关系是保存在一个全局的Dictionary里。线程刚创建的时候并没有RunLoop，如果不主动获取，那它就一直不会有。RunLoop的创建是发生在第一次获取时，RunLoop的销毁发生在线程结束时。只能在一个线程的内部获取其RunLoop（主线程除外）。
四、RunLoop对外接口
在CoreFoundation中关于RunLoop有5个类(结构体):
- CFRunLoopRef
- CFRunLoopModeRef
- CFRunLoopSourceRef
- CFRunLoopTimerRef
- CFRunLoopObserverRef
其中CFRunLoopModeRef没有对外暴露,CFRunLoop.h中只有
typedef CFStringRef CFRunLoopMode CF_EXTENSIBLE_STRING_ENUM;
typedef struct CF_BRIDGED_MUTABLE_TYPE(id) __CFRunLoop * CFRunLoopRef;
typedef struct CF_BRIDGED_MUTABLE_TYPE(id) __CFRunLoopSource * CFRunLoopSourceRef;
typedef struct CF_BRIDGED_MUTABLE_TYPE(id) __CFRunLoopObserver * CFRunLoopObserverRef;
typedef struct CF_BRIDGED_MUTABLE_TYPE(NSTimer) __CFRunLoopTimer * CFRunLoopTimerRef;
CFRunLoop.c中
typedef struct __CFRunLoopMode *CFRunLoopModeRef;

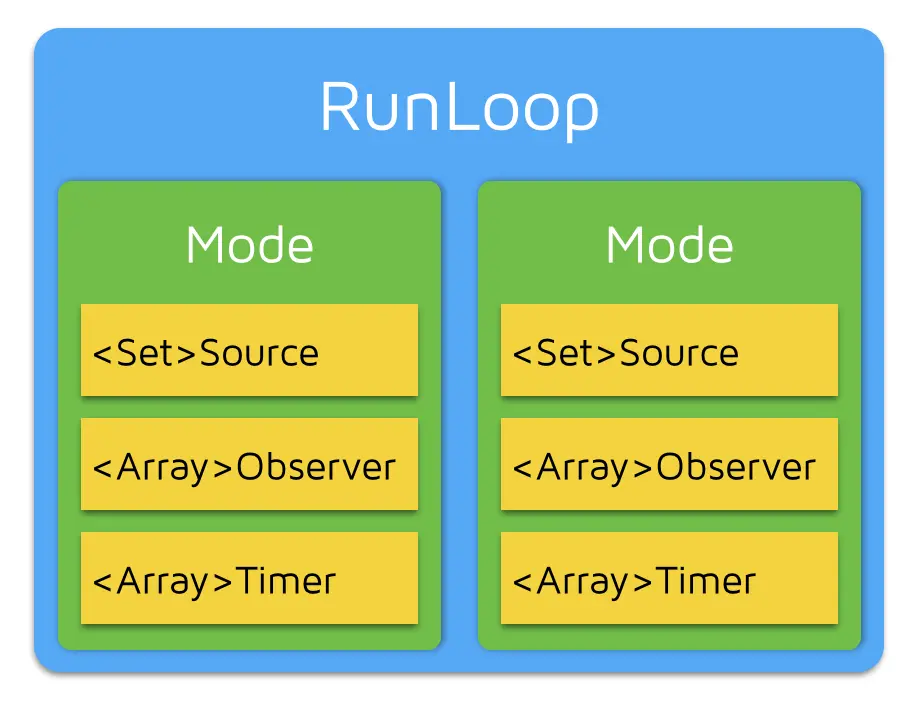

他们的关系如下
一个 RunLoop 包含若干个 Mode，每个 Mode 又包含若干个 Source/Timer/Observer。每次调用 RunLoop 的主函数时，只能指定其中一个 Mode，这个Mode被称作 CurrentMode。如果需要切换 Mode，只能退出 Loop，再重新指定一个 Mode 进入。这样做主要是为了分隔开不同组的 Source/Timer/Observer，让其互不影响。
CFRunLoopSourceRef 是事件产生的地方。Source有两个版本：Source0 和 Source1。
- Source0 只包含了一个回调（函数指针），它并不能主动触发事件。使用时，你需要先调用 CFRunLoopSourceSignal(source)，将这个 Source 标记为待处理，然后手动调用 CFRunLoopWakeUp(runloop) 来唤醒 RunLoop，让其处理这个事件。
- Source1 包含了一个 mach_port 和一个回调（函数指针），被用于通过内核和其他线程相互发送消息。这种 Source 能主动唤醒 RunLoop 的线程，其原理在下面会讲到。
CFRunLoopTimerRef 是基于时间的触发器，它和 NSTimer 是toll-free bridged 的，可以混用。其包含一个时间长度和一个回调（函数指针）。当其加入到 RunLoop 时，RunLoop会注册对应的时间点，当时间点到时，RunLoop会被唤醒以执行那个回调。
CFRunLoopObserverRef 是观察者，每个 Observer 都包含了一个回调（函数指针），当 RunLoop 的状态发生变化时，观察者就能通过回调接受到这个变化。可以观测的时间点有以下几个：
/* Run Loop Observer Activities */
typedef CF_OPTIONS(CFOptionFlags, CFRunLoopActivity) {
kCFRunLoopEntry = (1UL << 0),
kCFRunLoopBeforeTimers = (1UL << 1),
kCFRunLoopBeforeSources = (1UL << 2),
kCFRunLoopBeforeWaiting = (1UL << 5),
kCFRunLoopAfterWaiting = (1UL << 6),
kCFRunLoopExit = (1UL << 7),
kCFRunLoopAllActivities = 0x0FFFFFFFU
};
上面的 Source/Timer/Observer 被统称为 mode item，一个 item 可以被同时加入多个 mode。但一个 item 被重复加入同一个 mode 时是不会有效果的。如果一个 mode 中一个 item 都没有，则 RunLoop 会直接退出，不进入循环。
五、RunLoop 的 Mode
CFRunLoopMode 和 CFRunLoop 的源码如下：
struct __CFRunLoopMode {
CFRuntimeBase _base;
pthread_mutex_t _lock; /* must have the run loop locked before locking this */
CFStringRef _name;
Boolean _stopped;
char _padding[3];
CFMutableSetRef _sources0;
CFMutableSetRef _sources1;
CFMutableArrayRef _observers;
CFMutableArrayRef _timers;
CFMutableDictionaryRef _portToV1SourceMap;
__CFPortSet _portSet;
CFIndex _observerMask;
#if USE_DISPATCH_SOURCE_FOR_TIMERS
dispatch_source_t _timerSource;
dispatch_queue_t _queue;
Boolean _timerFired; // set to true by the source when a timer has fired
Boolean _dispatchTimerArmed;
#endif
#if USE_MK_TIMER_TOO
mach_port_t _timerPort;
Boolean _mkTimerArmed;
#endif
#if DEPLOYMENT_TARGET_WINDOWS
DWORD _msgQMask;
void (*_msgPump)(void);
#endif
uint64_t _timerSoftDeadline; /* TSR */
uint64_t _timerHardDeadline; /* TSR */
};
struct __CFRunLoop {
CFRuntimeBase _base;
pthread_mutex_t _lock; /* locked for accessing mode list */
__CFPort _wakeUpPort; // used for CFRunLoopWakeUp
Boolean _unused;
volatile _per_run_data *_perRunData; // reset for runs of the run loop
pthread_t _pthread;
uint32_t _winthread;
CFMutableSetRef _commonModes;
CFMutableSetRef _commonModeItems;
CFRunLoopModeRef _currentMode;
CFMutableSetRef _modes;
struct _block_item *_blocks_head;
struct _block_item *_blocks_tail;
CFTypeRef _counterpart;
};
其中有个 CommonModes。
CF_EXPORT const CFRunLoopMode kCFRunLoopCommonModes;
这是一个伪模式，不是真正的运行模式
一个mode可以将自己标记为"Common"属性(通过将其ModeName添加到RunLoop的"commonModes"中")。每当RunLoop的内容发生变化时，RunLoop都会自动将 _commonModeItems 里的 Source/Observer/Timer 同步到具有 “Common” 标记的所有Mode里。
应用场景举例：主线程的 RunLoop 里有两个预置的 Mode：kCFRunLoopDefaultMode 和 UITrackingRunLoopMode。这两个 Mode 都已经被标记为”Common”属性。DefaultMode 是 App 平时所处的状态，TrackingRunLoopMode 是追踪 ScrollView 滑动时的状态。当你创建一个 Timer 并加到 DefaultMode 时，Timer 会得到重复回调，但此时滑动一个TableView时，RunLoop 会将 mode 切换为 TrackingRunLoopMode，这时 Timer 就不会被回调，并且也不会影响到滑动操作。
有时你需要一个 Timer，在两个 Mode 中都能得到回调，一种办法就是将这个 Timer 分别加入这两个 Mode。还有一种方式，就是将 Timer 加入到顶层的 RunLoop 的 “commonModeItems” 中。”commonModeItems” 被 RunLoop 自动更新到所有具有”Common”属性的 Mode 里去。
CFRunLoop对外暴露的管理 Mode 接口只有下面2个:
CFRunLoopAddCommonMode(CFRunLoopRef runloop, CFStringRef modeName);
CFRunLoopRunInMode(CFStringRef modeName, ...);
Mode 暴露的管理 mode item 的接口有下面几个：
CFRunLoopAddSource(CFRunLoopRef rl, CFRunLoopSourceRef source, CFStringRef modeName);
CFRunLoopAddObserver(CFRunLoopRef rl, CFRunLoopObserverRef observer, CFStringRef modeName);
CFRunLoopAddTimer(CFRunLoopRef rl, CFRunLoopTimerRef timer, CFStringRef mode);
CFRunLoopRemoveSource(CFRunLoopRef rl, CFRunLoopSourceRef source, CFStringRef modeName);
CFRunLoopRemoveObserver(CFRunLoopRef rl, CFRunLoopObserverRef observer, CFStringRef modeName);
CFRunLoopRemoveTimer(CFRunLoopRef rl, CFRunLoopTimerRef timer, CFStringRef mode);
只能通过modeName来操作内部的mode，当你传入一个新的modeName,但RunLoop内部没有对应mode时，RunLoop会自动帮你创建对应的CFRunLoopModeRef。对于一个RunLoop来说，内部的mode只能增加不能删除。
苹果公开的mode有两个：kCFRunLoopDefaultMode (NSDefaultRunLoopMode) 和 UITrackingRunLoopMode，你可以用这两个 Mode Name 来操作其对应的 Mode。
同时苹果还提供了一个操作 Common 标记的字符串：kCFRunLoopCommonModes (NSRunLoopCommonModes)，你可以用这个字符串来操作 Common Items，或标记一个 Mode 为 “Common”。使用时注意区分这个字符串和其他 mode name。
六、RunLoop 的内部逻辑

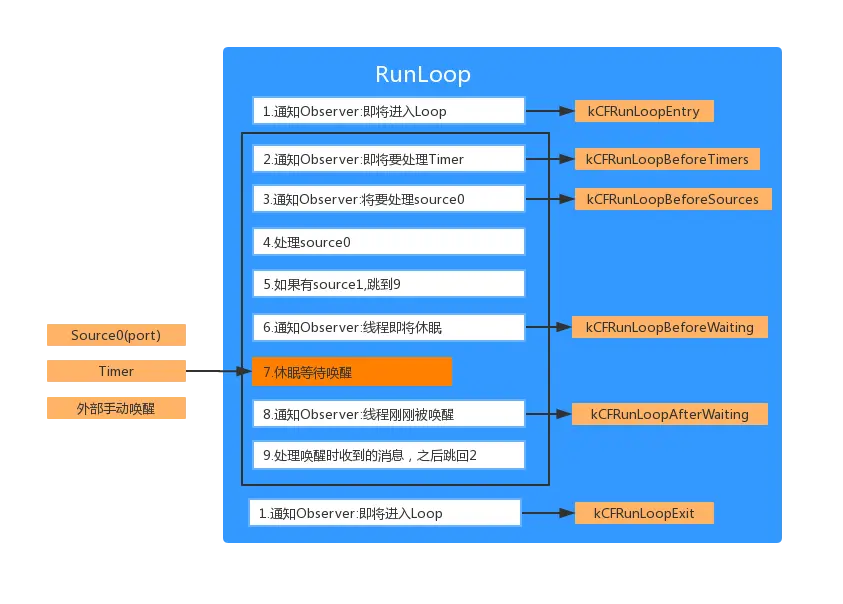

RunLoop的内部逻辑大致如下:
其内部代码整理如下
/// 用DefaultMode启动
void CFRunLoopRun(void) {
CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
}
/// 用指定的Mode启动，允许设置RunLoop超时时间
int CFRunLoopRunInMode(CFStringRef modeName, CFTimeInterval seconds, Boolean stopAfterHandle) {
return CFRunLoopRunSpecific(CFRunLoopGetCurrent(), modeName, seconds, returnAfterSourceHandled);
}
/// RunLoop的实现
int CFRunLoopRunSpecific(runloop, modeName, seconds, stopAfterHandle) {
/// 首先根据modeName找到对应mode
CFRunLoopModeRef currentMode = __CFRunLoopFindMode(runloop, modeName, false);
/// 如果mode里没有source/timer/observer, 直接返回。
if (__CFRunLoopModeIsEmpty(currentMode)) return;
/// 1. 通知 Observers: RunLoop 即将进入 loop。
__CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopEntry);
/// 内部函数，进入loop
__CFRunLoopRun(runloop, currentMode, seconds, returnAfterSourceHandled) {
Boolean sourceHandledThisLoop = NO;
int retVal = 0;
do {
/// 2. 通知 Observers: RunLoop 即将触发 Timer 回调。
__CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopBeforeTimers);
/// 3. 通知 Observers: RunLoop 即将触发 Source0 (非port) 回调。
__CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopBeforeSources);
/// 执行被加入的block
__CFRunLoopDoBlocks(runloop, currentMode);
/// 4. RunLoop 触发 Source0 (非port) 回调。
sourceHandledThisLoop = __CFRunLoopDoSources0(runloop, currentMode, stopAfterHandle);
/// 执行被加入的block
__CFRunLoopDoBlocks(runloop, currentMode);
/// 5. 如果有 Source1 (基于port) 处于 ready 状态，直接处理这个 Source1 然后跳转去处理消息。
if (__Source0DidDispatchPortLastTime) {
Boolean hasMsg = __CFRunLoopServiceMachPort(dispatchPort, &msg)
if (hasMsg) goto handle_msg;
}
/// 通知 Observers: RunLoop 的线程即将进入休眠(sleep)。
if (!sourceHandledThisLoop) {
__CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopBeforeWaiting);
}
/// 7. 调用 mach_msg 等待接受 mach_port 的消息。线程将进入休眠, 直到被下面某一个事件唤醒。
/// • 一个基于 port 的Source 的事件。
/// • 一个 Timer 到时间了
/// • RunLoop 自身的超时时间到了
/// • 被其他什么调用者手动唤醒
__CFRunLoopServiceMachPort(waitSet, &msg, sizeof(msg_buffer), &livePort) {
mach_msg(msg, MACH_RCV_MSG, port); // thread wait for receive msg
}
/// 8. 通知 Observers: RunLoop 的线程刚刚被唤醒了。
__CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopAfterWaiting);
/// 收到消息，处理消息。
handle_msg:
/// 9.1 如果一个 Timer 到时间了，触发这个Timer的回调。
if (msg_is_timer) {
__CFRunLoopDoTimers(runloop, currentMode, mach_absolute_time())
}
/// 9.2 如果有dispatch到main_queue的block，执行block。
else if (msg_is_dispatch) {
__CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__(msg);
}
/// 9.3 如果一个 Source1 (基于port) 发出事件了，处理这个事件
else {
CFRunLoopSourceRef source1 = __CFRunLoopModeFindSourceForMachPort(runloop, currentMode, livePort);
sourceHandledThisLoop = __CFRunLoopDoSource1(runloop, currentMode, source1, msg);
if (sourceHandledThisLoop) {
mach_msg(reply, MACH_SEND_MSG, reply);
}
}
/// 执行加入到Loop的block
__CFRunLoopDoBlocks(runloop, currentMode);
if (sourceHandledThisLoop && stopAfterHandle) {
/// 进入loop时参数说处理完事件就返回。
retVal = kCFRunLoopRunHandledSource;
} else if (timeout) {
/// 超出传入参数标记的超时时间了
retVal = kCFRunLoopRunTimedOut;
} else if (__CFRunLoopIsStopped(runloop)) {
/// 被外部调用者强制停止了
retVal = kCFRunLoopRunStopped;
} else if (__CFRunLoopModeIsEmpty(runloop, currentMode)) {
/// source/timer/observer一个都没有了
retVal = kCFRunLoopRunFinished;
}
/// 如果没超时，mode里没空，loop也没被停止，那继续loop。
} while (retVal == 0);
}
/// 10. 通知 Observers: RunLoop 即将退出。
__CFRunLoopDoObservers(rl, currentMode, kCFRunLoopExit);
}
可以看到，实际上RunLoop就是这样一个函数，内部是一个do-while循环。当你调用CFRunLoopRun()时，线程就会一直停留在这个循环中，知道超时或者被手动停止。
2020年07月12日 未完待续
参考笔记 ：
- blog.ibireme.com/2015/05/18/… （大佬15年的文章至今熠熠生辉）
