数据类型

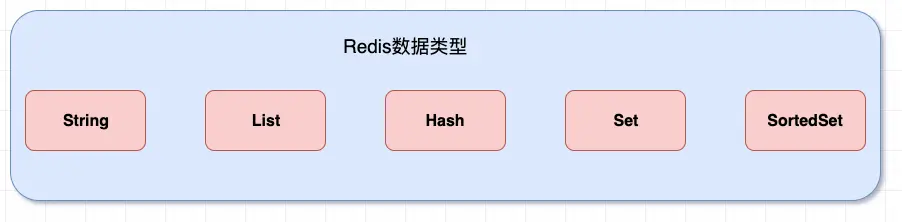

Redis的数据类型包括以下五种：

String：字符串类型
List：列表类型
Set：无序集合类型
ZSet：有序集合类型
Hash：哈希表类型

这几种数据类型只是redis提供给客户端使用的，每一种数据类型在不同情况下会使用不同的数据结构来存储数据。

127.0.0.1:6379> get key1
"hello"
127.0.0.1:6379> type key1
string
127.0.0.1:6379> type hash
hash

通过type命令得到的就是key值对应数据的数据类型。

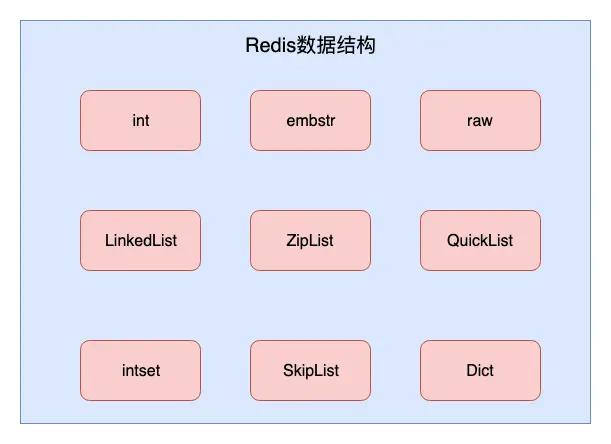

数据结构

Redis的数据结构(encoding)是用来存储上述五种数据类型的数据的。同一种数据类型的数据，在不同情况下会使用不同的结构来存储。

通过object encoding命令得到的就是key值对应数据实际使用的存储结构。

127.0.0.1:6379> object encoding key1
"embstr"
127.0.0.1:6379> object encoding hash
"ziplist"

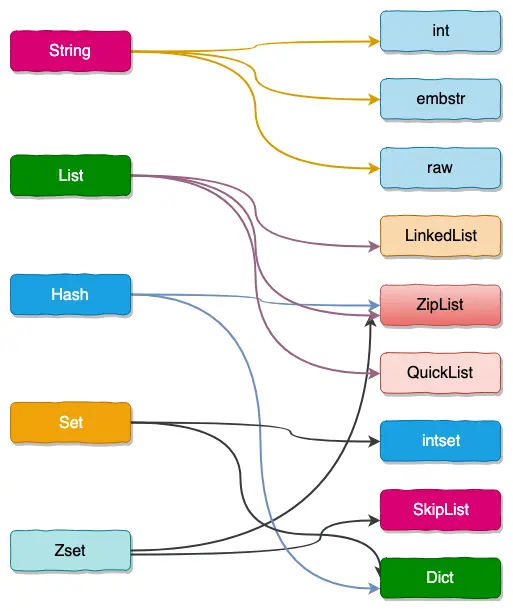

数据类型与数据结构关系

数据结构原理

SDS

Redis自己构建了一种名叫Simple dynamic string(SDS)的数据结构作为String字符串的底层实现。

127.0.0.1:6379> set key hello
OK
127.0.0.1:6379> get key
"hello"

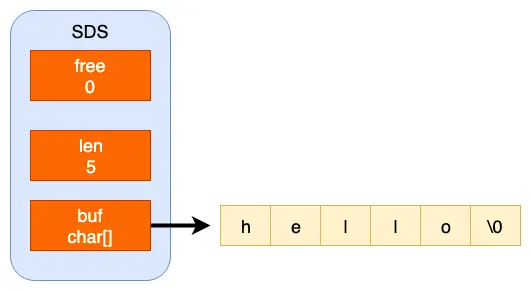

此时redis中对应的存储形式为：

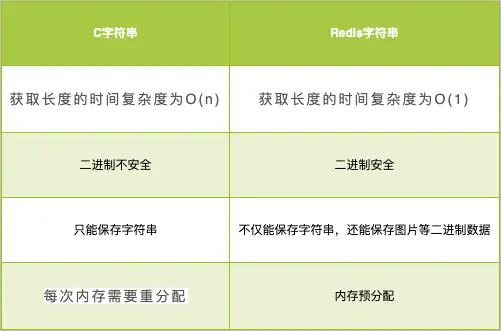

c语言中的字符串并不会记录自己的长度，因此每次获取字符串的长度都会遍历得到，时间的复杂度是O(n)，而Redis中获取字符串只要读取len的值就可，时间复杂度变为O(1)。
c语言中两个字符串拼接，若是没有分配足够长度的内存空间就会出现缓冲区溢出的情况；而SDS会先根据len属性判断空间是否满足要求，若是空间不够，就会进行相应的空间扩展，所以不会出现缓冲区溢出的情况。
SDS还提供空间预分和惰性空间释放两种策略。在为字符串分配空间时，分配的空间比实际要多，这样就能减少连续的执行字符串增长带来内存重新分配的次数。
当字符串被缩短的时候，SDS也不会立即回收不适用的空间，而是通过free属性将不使用的空间记录下来，等后面使用的时候再释放。
SDS是二进制安全的，除了可以储存字符串以外还可以储存二进制文件（如图片、音频，视频等文件的二进制数据）；而c语言中的字符串是以空字符串作为结束符，一些图片中含有结束符，因此不是二进制安全的。

LinkedList

当链表entry数据超过512、或单个value 长度超过64，底层就会将zipList转化成linkedlist编码，linkedlist是标准的双向链表，Node节点包含prev和next指针，可以进行双向遍历；还保存了 head 和 tail 两个指针。因此，对链表的表头和表尾进行插入的时间复杂度都为O (1) ，这是也是高效实现 LPUSH 、 RPOP、 RPOPLPUSH 等命令的关键。

ZipList

压缩列表（ziplist）是一组连续内存块组成的顺序的数据结构，压缩列表能够节省空间，压缩列表中使用多个节点来存储数据。

ziplist是一块连续的内存空间，避免了不连续的内存碎片，内存利用率高。
ziplist中的节点是一个接一个，每个节点没有保存指向前驱节点或者后继节点的指针，节省内存。

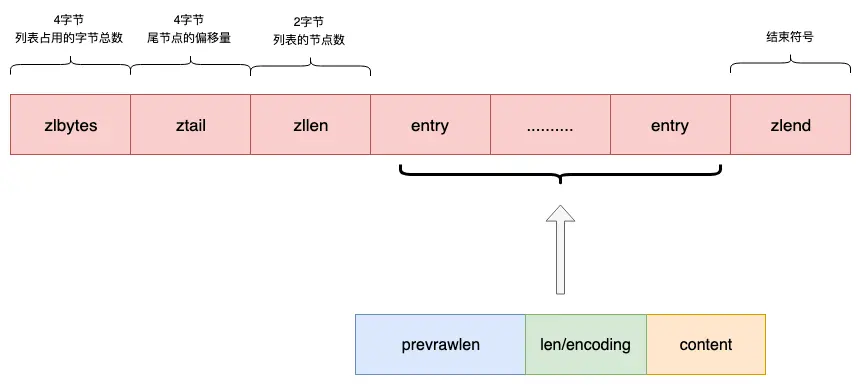

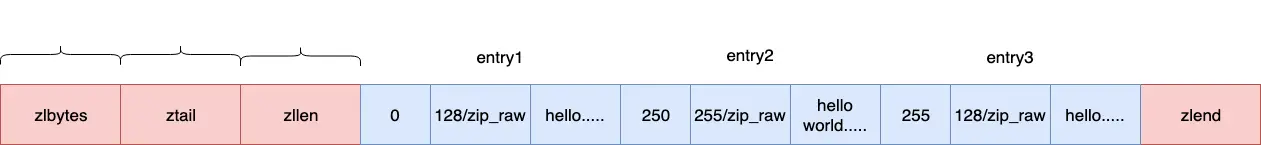

基本结构：

zlbytes:4个字节，表示列表占用的字节总数。
ztail:4个字节,表示尾节点的偏移量。得到尾结点的位置，就可以很容易计算出其他节点的位置。
zllen:2个字节，表示列表中entry节点的数量。
entry：列表节点。
zlend：1个字节，是一个结束标记，值固定等于255。

Entry节点说明：

prevrawlen：前一个节点占用的长度值。根据这个值得到前一个节点的起始位置。这样可以不用通过链表常用的next、prev指针来遍历节点，更加节省空间。
len/encoding:记录了当前节点content占有的内存字节数及其存储类型，用来解析content。
content:节点保存的实际的值。

ziplist能够节省内存空间，这也是它被设计出来的初衷。实际中我们知道，ziplist只适合用来存储少量数据，当数据量较大时Redis会使用其他数据结构，舍弃ziplist。那么ziplist劣势是什么呢？

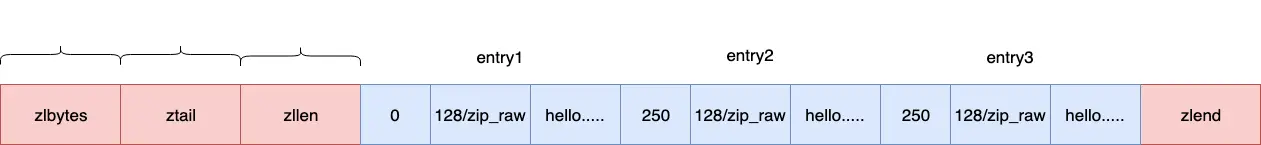

连锁更新：

前面讲到prevrawlen保存的是上一个节点的长度，它占用字节数是不固定的，具体讲就是：

如果前一节点的长度小于 254 字节，则使用1字节来存储prevrawlen。
如果前一节点的长度大于等于 254 字节，那么将第 1 个字节的值设为 254 ，然后用接下来的 4 个字节保存实际长度。也就是变成了5个字节。

如果某个节点的内容发生变化，总体长度由<254变成了>=254,那么它下一节点的prevrawlen将由1字节保存变成5字节保存，如果这个变化又导致下一节点的总长度发生临界变化，如此反复，就会出现连锁更新。

由于ziplist连锁更新的问题，也使得ziplist的优缺点极其明显；ziplist被设计出来的目的是节省内存，这种结构并不擅长做修改操作。一旦数据发生改动，就会引发内存重新分配，可能导致内存拷贝。也使得后续Redis采取折中，利用quicklist替换了ziplist。

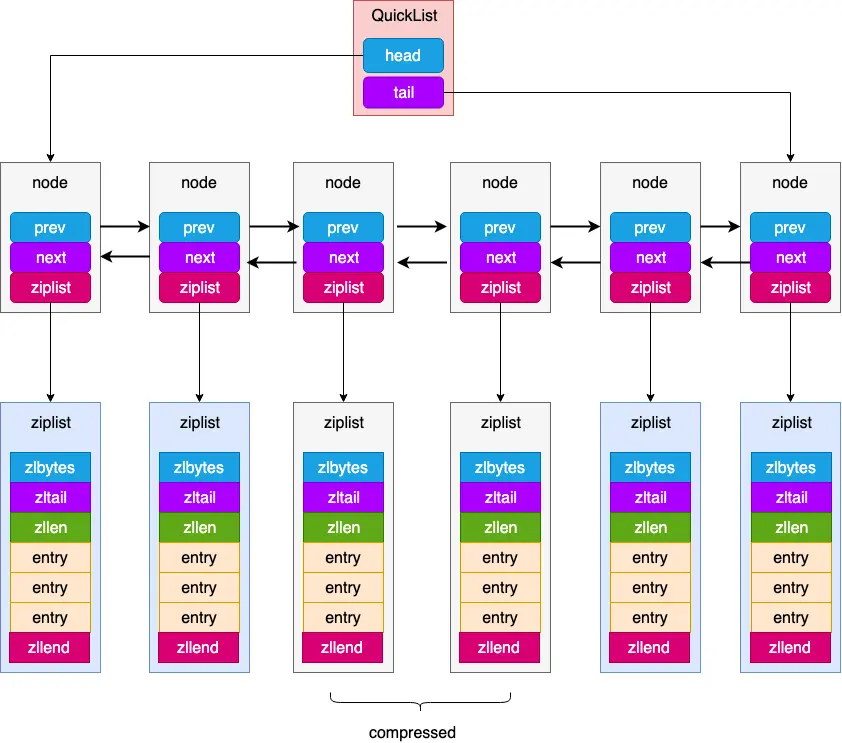

QuickList

我们已经知道了ziplist的缺陷，所以在Redis3.2版本以后，列表的底层默认实现就使用了quicklist来代替ziplist和linkedlist。

QuickList底层依然是ziplist，中间的节点是可以被压缩的，链表头尾数据的访问效率较高，时间复杂度为O(1),也就是常数级别的。

# Lists are also encoded in a special way to save a lot of space.
# The number of entries allowed per internal list node can be specified
# as a fixed maximum size or a maximum number of elements.
# For a fixed maximum size, use -5 through -1, meaning:
# -5: max size: 64 Kb  <-- not recommended for normal workloads
# -4: max size: 32 Kb  <-- not recommended
# -3: max size: 16 Kb  <-- probably not recommended
# -2: max size: 8 Kb   <-- good
# -1: max size: 4 Kb   <-- good
# Positive numbers mean store up to _exactly_ that number of elements
# per list node.
# The highest performing option is usually -2 (8 Kb size) or -1 (4 Kb size),
# but if your use case is unique, adjust the settings as necessary.
list-max-ziplist-size -2

# Lists may also be compressed.
# Compress depth is the number of quicklist ziplist nodes from *each* side of
# the list to *exclude* from compression.  The head and tail of the list
# are always uncompressed for fast push/pop operations.  Settings are:
# 0: disable all list compression
# 1: depth 1 means "don't start compressing until after 1 node into the list,
#    going from either the head or tail"
#    So: [head]->node->node->...->node->[tail]
#    [head], [tail] will always be uncompressed; inner nodes will compress.
# 2: [head]->[next]->node->node->...->node->[prev]->[tail]
#    2 here means: don't compress head or head->next or tail->prev or tail,
#    but compress all nodes between them.
# 3: [head]->[next]->[next]->node->node->...->node->[prev]->[prev]->[tail]
# etc.
list-compress-depth 0

list-max-ziplist-size表示每个ziplist节点大小的限制。

list-compress-depth表示链表两边不被压缩的节点的数量。0表示都不压缩。

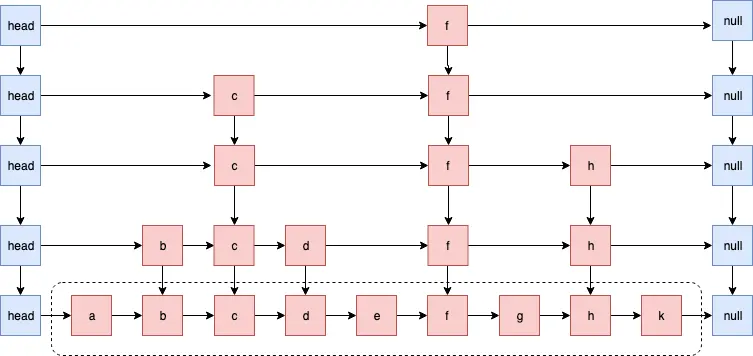

SkipList

Skip List（跳跃表）是一种支持快速查找的数据结构，插入、查找和删除操作都仅仅只需要O(log n)对数级别的时间复杂度，它的效率甚至可以与红黑树等二叉平衡树相提并论，而且实现的难度要比红黑树简单多了。

Skip List主要思想是将链表与二分查找相结合，它维护了一个多层级的链表结构（用空间换取时间），可以把Skip List看作一个含有多个行的链表集合，每一行就是一条链表，这样的一行链表被称为一层，每一层都是下一层的"快速通道"，即如果x层和y层都含有元素a，那么x层的a会与y层的a相互连接（垂直）。最底层的链表是含有所有节点的普通序列，而越接近顶层的链表，含有的节点则越少。

对一个目标元素的搜索会从顶层链表的头部元素开始，然后遍历该链表，直到找到元素大于或等于目标元素的节点，如果当前元素正好等于目标，那么就直接返回它。如果当前元素小于目标元素，那么就垂直下降到下一层继续搜索，如果当前元素大于目标或到达链表尾部，则移动到前一个节点的位置，然后垂直下降到下一层。正因为Skip List的搜索过程会不断地从一层跳跃到下一层的，所以被称为跳跃表。

Skip List还有一个明显的特征，即它是一个不准确的概率性结构，这是因为Skip List在决定是否将节点冗余复制到上一层的时候（而在到达或超过顶层时，需要构建新的顶层）依赖于一个概率函数。

Dict

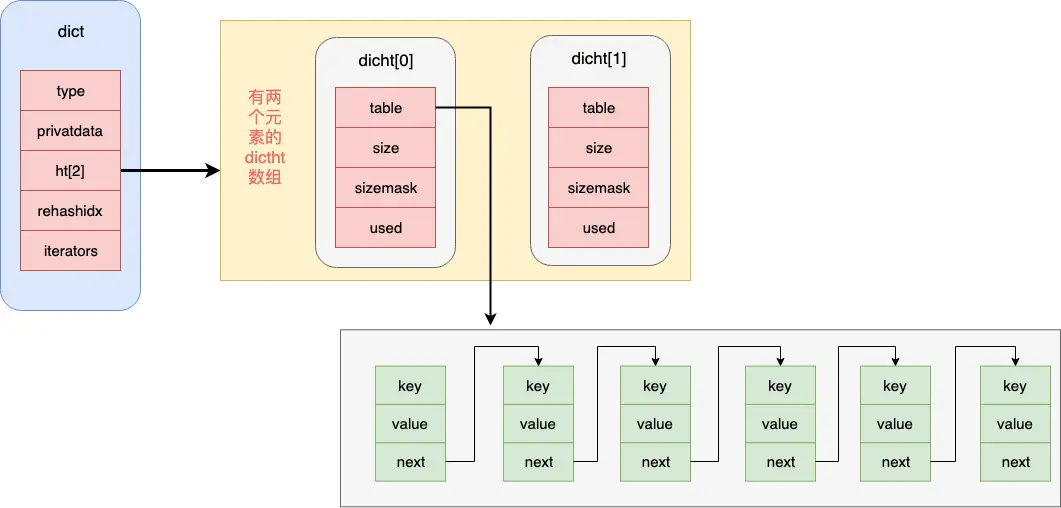

dict中有个dictht数组，包含两个ht元素。平常只有ht[0]有值，当需要进行rehash时，dictht[1]中才会出现数据。

渐进式rehash:

假如在rehash的过程中数据量非常大，Redis不是一次性把全部数据rehash成功，这样会导致Redis对外服务停止，Redis内部为了处理这种情况采用渐进式的rehash。

Redis将所有的rehash的操作分成多步进行，直到都rehash完成，具体的实现与对象中的rehashindex属性相关，若是rehashindex 表示为-1表示没有rehash操作。

当rehash操作开始时会将该值改成0，在渐进式rehash的过程更新、删除、查询会在ht[0]和ht[1]中都进行，比如更新一个值先更新ht[0]，然后再更新ht[1]。

而新增操作直接就新增到ht[1]表中，ht[0]不会新增任何的数据，这样保证ht[0]只减不增，直到最后的某一个时刻变成空表，这样rehash操作完成。
