之前写过几篇 Vue 的源码文章，路过 patch 函数的时候都是点到为止，现在好好分析一下。

return function patch(oldVnode, vnode, hydrating, removeOnly) {
  // 新的不存在，删除
  if (isUndef(vnode)) {
    if (isDef(oldVnode)) invokeDestroyHook(oldVnode)
    return
  }

  let isInitialPatch = false
  const insertedVnodeQueue = []

  // 老的不存在，新增
  if (isUndef(oldVnode)) {
    // empty mount (likely as component), create new root element
    isInitialPatch = true
    createElm(vnode, insertedVnodeQueue)
  }
  // 两者都存在，更新
  else {
    const isRealElement = isDef(oldVnode.nodeType)
    if (!isRealElement && sameVnode(oldVnode, vnode)) {
      // 比较两个vnode
      patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly)
    } else {
      ...
    }
  }

  invokeInsertHook(vnode, insertedVnodeQueue, isInitialPatch)
  return vnode.elm
}

分析 patch 方法，两个 vnode 进行对比，结果无非就是三种情况。

新的不存在，表示要删除旧节点（暂时不讨论这种情况）
老的不存在，表示要新增节点
都存在，进行更新，这里又分成了两种情况：

3.1 不是真实节点，且新旧节点的是同一类型的节点（根据 key 和 tag 等来判断）

3.2 其他情况，比如根组件首次渲染

场景 3.2 其他情况，比如根组件首次渲染

我们用下面这个例子先来调试下 3.2 这种场景：

<div id="demo">
  I am {{name}}.
</div>
<script>
  const app = new Vue({
    el: '#demo',
    data: {
      name: 'ayou',
    },
  })
</script>

第一次进入到 patch 这个函数的时候是根组件挂载时，此时因为 oldVnode 为 demo 这个真实的元素，我们会走到这里：

if (isRealElement) {
  // either not server-rendered, or hydration failed.
  // create an empty node and replace it
  // 真实节点转为虚拟节点，并把真实节点放到 oldVnode.elm 上
  oldVnode = emptyNodeAt(oldVnode)
}

// replacing existing element
const oldElm = oldVnode.elm
const parentElm = nodeOps.parentNode(oldElm)

// 创建真实的 dom 或者组件并插入到 parentElm
createElm(
  vnode,
  insertedVnodeQueue,
  // extremely rare edge case: do not insert if old element is in a
  // leaving transition. Only happens when combining transition +
  // keep-alive + HOCs. (#4590)
  oldElm._leaveCb ? null : parentElm,
  // 新的 dom 会放到旧的 dom 的后面，所以有一瞬间两者都会存在
  // 这样的好处是第一次渲染可以避免对 children 进行无谓的 diff，当然这种做法仅适用于 hydrating 为 false 的时候
  nodeOps.nextSibling(oldElm)
)

这一段的工作包括：

将真实节点转为虚拟节点
得到旧节点的父元素

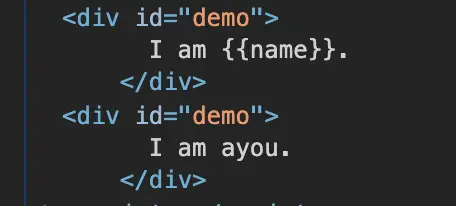

通过 vnode 创建真实的节点并插入到旧节点的后面，所以有一瞬间会同时存在两个 id 为 demo 的 div。

然后，跳过中间 isDef(vnode.parent) 这一段，我们来到：

if (isDef(parentElm)) {
  removeVnodes([oldVnode], 0, 0)
} else if (isDef(oldVnode.tag)) {
  invokeDestroyHook(oldVnode)
}

这里会执行 removeVnodes 把旧的元素给删除掉，就不过多展开了。

然后，我们回过头来看看 createElm 具体是怎么实现的吧：

function createElm(
  vnode,
  insertedVnodeQueue,
  parentElm,
  refElm,
  nested,
  ownerArray,
  index
) {
  if (isDef(vnode.elm) && isDef(ownerArray)) {
    // This vnode was used in a previous render!
    // now it's used as a new node, overwriting its elm would cause
    // potential patch errors down the road when it's used as an insertion
    // reference node. Instead, we clone the node on-demand before creating
    // associated DOM element for it.
    vnode = ownerArray[index] = cloneVNode(vnode)
  }

  vnode.isRootInsert = !nested // for transition enter check

  // 创建自定义组件
  if (createComponent(vnode, insertedVnodeQueue, parentElm, refElm)) {
    return
  }

  // 创建原生标签
  const data = vnode.data
  const children = vnode.children
  const tag = vnode.tag
  if (isDef(tag)) {
    vnode.elm = vnode.ns
      ? nodeOps.createElementNS(vnode.ns, tag)
      : nodeOps.createElement(tag, vnode)
    setScope(vnode)

    /* istanbul ignore if */
    if (__WEEX__) {
      ...
    } else {
      createChildren(vnode, children, insertedVnodeQueue)
      if (isDef(data)) {
        // 事件、属性等等初始化
        invokeCreateHooks(vnode, insertedVnodeQueue)
      }
      // 插入节点
      insert(parentElm, vnode.elm, refElm)
    }

    if (process.env.NODE_ENV !== 'production' && data && data.pre) {
      creatingElmInVPre--
    }
  } else if (isTrue(vnode.isComment)) {
    vnode.elm = nodeOps.createComment(vnode.text)
    insert(parentElm, vnode.elm, refElm)
  } else {
    vnode.elm = nodeOps.createTextNode(vnode.text)
    insert(parentElm, vnode.elm, refElm)
  }
}

这里首先创建了一个 tag 类型的元素，并赋值给 vnode.elm。因为传进来的 vnode 是原生标签，所以最后会走到：

createChildren(vnode, children, insertedVnodeQueue)
if (isDef(data)) {
  // 事件、属性等等初始化
  invokeCreateHooks(vnode, insertedVnodeQueue)
}
// 插入节点
insert(parentElm, vnode.elm, refElm)

其中 createChildren 中又调用了 createElm：

function createChildren(vnode, children, insertedVnodeQueue) {
  if (Array.isArray(children)) {
    if (process.env.NODE_ENV !== 'production') {
      checkDuplicateKeys(children)
    }
    for (let i = 0; i < children.length; ++i) {
      createElm(
        children[i],
        insertedVnodeQueue,
        vnode.elm,
        null,
        true,
        children,
        i
      )
    }
  } else if (isPrimitive(vnode.text)) {
    nodeOps.appendChild(vnode.elm, nodeOps.createTextNode(String(vnode.text)))
  }
}

这样不停递归地调用 createElm, 最后执行 insert(parentElm, vnode.elm, refElm) 的时候，vnode.elm 就是一颗完整的 dom 树了，执行完 insert 以后，这颗树就插入到了 body 之中。

场景 2 老的不存在，表示要新增节点

我们可以通过下面这个例子来调试一下：

<div id="demo">
  <comp></comp>
</div>
<script>
  Vue.component('comp', {
    template: '<p>I am comp</p>',
  })
  const app = new Vue({
    el: '#demo',
  })
</script>

这个例子中，我们只需要关注第二次进入 patch 的流程，即自定义组件的挂载过程。因为之前组件化渲染流程已经说过，自定义组件在 $mount 的时候也会走到 patch 之中，不过，这时因为旧的节点并不存在，所以会走到：

if (isUndef(oldVnode)) {
  // empty mount (likely as component), create new root element
  isInitialPatch = true
  createElm(vnode, insertedVnodeQueue)
} else {
}

createElm 函数上面已经介绍过了，后面的逻辑就是一样的了。

场景 3.1 不是真实节点，且新旧节点的是同一类型的节点

接下来就是我们的重头戏了，我们先看看这个例子：

<div id="demo">
  <p>I am {{name}}</p>
</div>
<script>
  const app = new Vue({
    el: "#demo",
    data: {
      name: "ayou",
    },
    mounted() {
      setTimeout(() => {
        this.name = "you";
      }, 2000);
    },
  });
</script>

我们在定时器中对 name 进行了重新赋值，此时会触发组件的更新，最终走到 patch 函数：

...
if (!isRealElement && sameVnode(oldVnode, vnode)) {
  // patch existing root node
  // 比较两个vnode
  patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly)
}
...

我们去掉一些我们暂时不关心的代码，看看 patchVnode：

function patchVnode(
  oldVnode,
  vnode,
  insertedVnodeQueue,
  ownerArray,
  index,
  removeOnly
) {
  if (oldVnode === vnode) {
    return
  }

  ...
  // 获取两个节点孩子节点数组
  const oldCh = oldVnode.children
  const ch = vnode.children

  // 属性更新
  if (isDef(data) && isPatchable(vnode)) {
    for (i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode)
    if (isDef((i = data.hook)) && isDef((i = i.update))) i(oldVnode, vnode)
  }

  // 内部比较
  // 新节点不是文本节点
  if (isUndef(vnode.text)) {
    // 都有孩子，进行孩子的更新
    if (isDef(oldCh) && isDef(ch)) {
      if (oldCh !== ch)
        updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
    } else if (isDef(ch)) {
      // 新的有孩子，老的没孩子
      if (process.env.NODE_ENV !== 'production') {
        checkDuplicateKeys(ch)
      }
      if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '')
      // 批量新增
      addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
    } else if (isDef(oldCh)) {
      // 老的有孩子，新的没孩子，批量删除
      removeVnodes(oldCh, 0, oldCh.length - 1)
    } else if (isDef(oldVnode.text)) {
      nodeOps.setTextContent(elm, '')
    }
  } else if (oldVnode.text !== vnode.text) {
    // 文本节点更新
    nodeOps.setTextContent(elm, vnode.text)
  }
}

这里有两个工作：

更新属性
更新 children 或者更新文本

其中，更新属性的代码是平台相关的，比如浏览器中相关的代码在 src/platforms/web/runtime/modules 中，这一块暂时不是我们的重点，我们先略过。

文本节点的更新我们暂时不讨论，我们先看看 children 的更新，它分为几种情况：

新旧节点都有孩子，进行孩子的更新
新的有孩子，旧的没有孩子，进行批量添加
新的没有孩子，旧的有孩子，进行批量删除

其中，新增和删除都比较简单，这里就暂时先不讨论。

我们要着重分析的是 updateChildren，它的主要作⽤是⽤⼀种较⾼效的⽅式⽐对新旧两个 vnode 的 children 得出最⼩操作补丁。执⾏⼀个双循环是传统⽅式，vue 中针对 web 场景特点做了特别的算法优化。

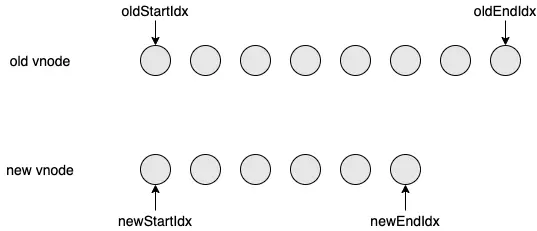

在新⽼两组 vnode 节点的左右头尾两侧都有⼀个变量标记，在遍历过程中这⼏个变量都会向中间靠拢。当 oldStartIdx > oldEndIdx 或者 newStartIdx > newEndIdx 时结束循环。以下是遍历规则：

⾸先，oldStartIdx、oldEndIdx 与 newStartIdx、newEndIdx 两两交叉⽐较，共有 4 种情况：

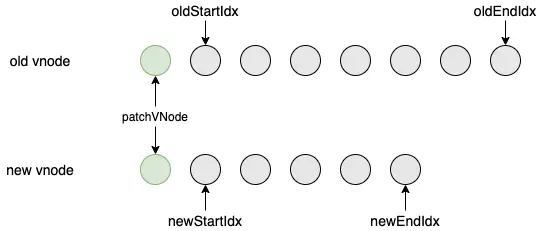

oldStartIdx 与 newStartIdx 所对应的 node 是 sameVnode：

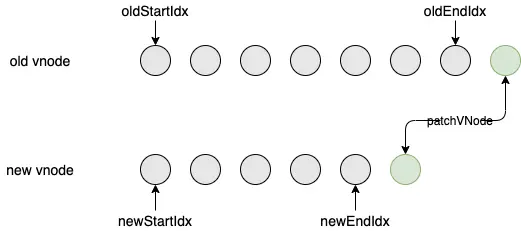

oldEndIdx 与 newEndIdx 所对应的 node 是 sameVnode：

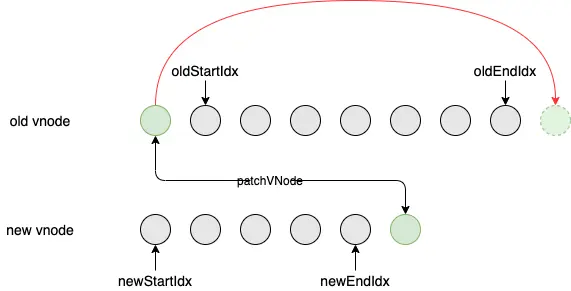

oldStartIdx 与 newEndIdx 所对应的 node 是 sameVnode：

这种情况不光要进行两者的 patchVNode，还需要将旧的节点移到 oldEndIdx 后面。

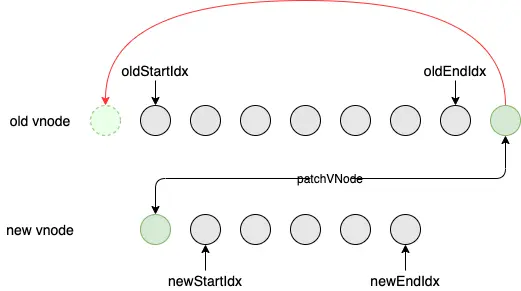

oldEndIdx 与 newStartIdx 所对应的 node 是 sameVnode：

同样，这种情况不光要进行两者的 patchVNode，还需要将旧的节点移到 oldStartIdx 前面。

如果四种情况都不匹配，就尝试从旧的 children 中找到一个 sameVnode，这里又分成两种情况：

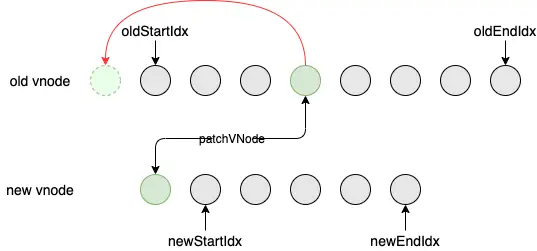

找到了

这种情况首先进行两者的 patchVNode，然后将旧的节点移到 oldStartIdx 前面。

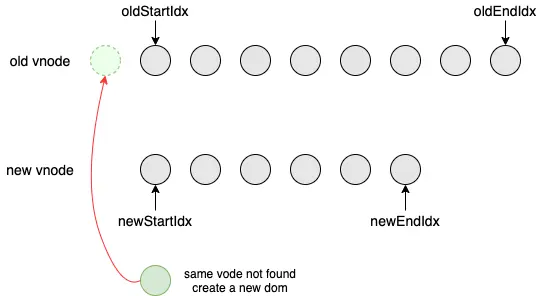

没找到

这种情况首先会通过 newStartIdx 指向的 vnode 创建一个新的元素，然后插入到 oldStartIdx 前面。

最后，如果新旧子节点中有任何一方遍历完了，还需要做一个收尾工作，这里又分为两种情况：

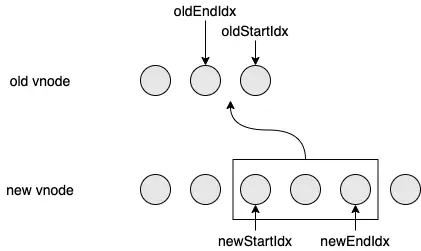

旧的先遍历完

这种情况需要将新的 children 中未遍历的节点进行插入，插入的位置后面看源码可以看到。

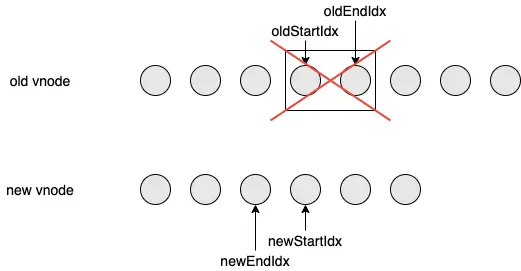

新的先遍历完

这种情况需要将旧的 children 中未遍历的节点进行删除。

规则清楚了，再看代码就很简单了：

function updateChildren(
  parentElm,
  oldCh,
  newCh,
  insertedVnodeQueue,
  removeOnly
) {
  // 前后4个游标和4个对应节点
  let oldStartIdx = 0
  let newStartIdx = 0
  let oldEndIdx = oldCh.length - 1
  let oldStartVnode = oldCh[0]
  let oldEndVnode = oldCh[oldEndIdx]
  let newEndIdx = newCh.length - 1
  let newStartVnode = newCh[0]
  let newEndVnode = newCh[newEndIdx]
  let oldKeyToIdx, idxInOld, vnodeToMove, refElm

  // removeOnly is a special flag used only by <transition-group>
  // to ensure removed elements stay in correct relative positions
  // during leaving transitions
  const canMove = !removeOnly

  if (process.env.NODE_ENV !== 'production') {
    checkDuplicateKeys(newCh)
  }

  // 循环条件：开始游标小于等于结束游标
  while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
    if (isUndef(oldStartVnode)) {
      // 当前位置的节点已经被移动到了前面，需要再往后移一位
      oldStartVnode = oldCh[++oldStartIdx] // Vnode has been moved left
    } else if (isUndef(oldEndVnode)) {
      // 当前位置的节点已经被移到到了后面，需要再往前移一位
      oldEndVnode = oldCh[--oldEndIdx]
    } else if (sameVnode(oldStartVnode, newStartVnode)) {
      // 两个开头
      patchVnode(
        oldStartVnode,
        newStartVnode,
        insertedVnodeQueue,
        newCh,
        newStartIdx
      )
      oldStartVnode = oldCh[++oldStartIdx]
      newStartVnode = newCh[++newStartIdx]
    } else if (sameVnode(oldEndVnode, newEndVnode)) {
      // 两个结尾
      patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
      oldEndVnode = oldCh[--oldEndIdx]
      newEndVnode = newCh[--newEndIdx]
    } else if (sameVnode(oldStartVnode, newEndVnode)) {
      // Vnode moved right
      // 老开头和新结尾
      patchVnode(
        oldStartVnode,
        newEndVnode,
        insertedVnodeQueue,
        newCh,
        newEndIdx
      )
      canMove &&
        nodeOps.insertBefore(
          parentElm,
          oldStartVnode.elm,
          nodeOps.nextSibling(oldEndVnode.elm)
        )
      oldStartVnode = oldCh[++oldStartIdx]
      newEndVnode = newCh[--newEndIdx]
    } else if (sameVnode(oldEndVnode, newStartVnode)) {
      // Vnode moved left
      // 老结尾和新开头
      patchVnode(
        oldEndVnode,
        newStartVnode,
        insertedVnodeQueue,
        newCh,
        newStartIdx
      )
      canMove &&
        nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
      oldEndVnode = oldCh[--oldEndIdx]
      newStartVnode = newCh[++newStartIdx]
    } else {
      // 从新的开头拿一个，然后去老数组中查找
      if (isUndef(oldKeyToIdx))
        oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
      idxInOld = isDef(newStartVnode.key)
        ? oldKeyToIdx[newStartVnode.key]
        : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
      // 没找到，创建
      if (isUndef(idxInOld)) {
        // New element
        createElm(
          newStartVnode,
          insertedVnodeQueue,
          parentElm,
          oldStartVnode.elm,
          false,
          newCh,
          newStartIdx
        )
      } else {
        vnodeToMove = oldCh[idxInOld]
        if (sameVnode(vnodeToMove, newStartVnode)) {
          // 找到了先打补丁
          patchVnode(
            vnodeToMove,
            newStartVnode,
            insertedVnodeQueue,
            newCh,
            newStartIdx
          )
          oldCh[idxInOld] = undefined
          // 移动到 oldStartVnode.elm 之前
          canMove &&
            nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
        } else {
          // same key but different element. treat as new element
          // 没找到，创建一个新的，插入到 oldStartVnode.elm 之前
          createElm(
            newStartVnode,
            insertedVnodeQueue,
            parentElm,
            oldStartVnode.elm,
            false,
            newCh,
            newStartIdx
          )
        }
      }
      newStartVnode = newCh[++newStartIdx]
    }
  }

  // 老的先结束，批量新增，插入位置为
  // newCh[newEndIdx + 1].elm 的前面（如果 newCh[newEndIdx + 1] 存在）
  // 或者插入到最后（如果 newCh[newEndIdx + 1] 不存在）
  if (oldStartIdx > oldEndIdx) {
    refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
    addVnodes(
      parentElm,
      refElm,
      newCh,
      newStartIdx,
      newEndIdx,
      insertedVnodeQueue
    )
  } else if (newStartIdx > newEndIdx) {
    // 新的先结束，批量删除
    removeVnodes(oldCh, oldStartIdx, oldEndIdx)
  }
}

到此，整个 patch 的过程就大致分析完了。

Vue 源码之 patch 详解

场景 3.2 其他情况，比如根组件首次渲染

场景 2 老的不存在，表示要新增节点

场景 3.1 不是真实节点，且新旧节点的是同一类型的节点
