OpenGL 基本图元绘制案例及解析

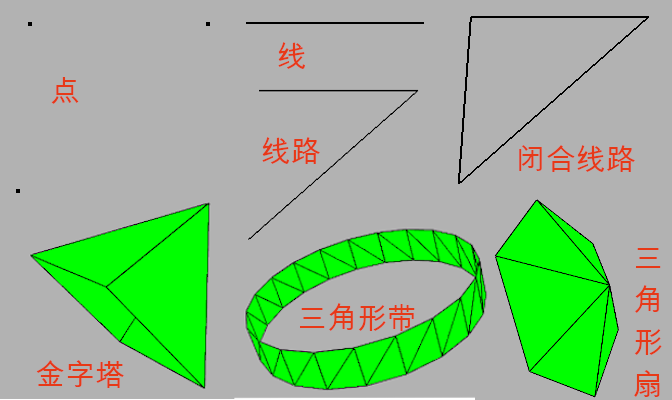

点、线、线路、闭合线路、金字塔、三角形带、三角形扇

案例结构

一、切换绘制场景

这些图形的绘制流程都是一样的：

初始化 -> 设置顶点坐标 -> 设置渲染参数 -> 渲染

为了方便学习，我们在同一个工程里面进行绘制。 设置一个参数 nStep, 点击空格的时候，修改其值，手动触发重新渲染。
在渲染参数设置方法里，设置 nStep 对应的图形渲染参数。

初始化 -> 设置顶点坐标(所有图形需要的顶点坐标) -> 设置渲染参数(根据 nStep 进行不同设置) -> 渲染

// 跟踪效果步骤
int nStep = 0;

// 空格键(32)切换绘制场景参数
void KeyPressFunc(unsigned char key, int x, int y) {
    if(key == 32) {
        nStep++;
        if(nStep > 6)
            nStep = 0;
    }

    switch(nStep) {
        case 0:
            glutSetWindowTitle("GL_POINTS");
            break;
        case 1:
            glutSetWindowTitle("GL_LINES");
            break;
        ...
        // 设置不同的窗口标题，篇幅原因 case 2～6 不写，可自行实现
    }
    // 图形类型切换，手动触发重新渲染
    glutPostRedisplay();
}

// 注意，需要在 main 函数注册此方法
//点击空格时，调用的函数
glutKeyboardFunc(KeyPressFunc);

二、旋转物体

金字塔、三角形带、三角形扇都是立体图形，为了便于观察，我们还需要设置一个旋转操作，可以全方位查看绘制的图形。

// 物体坐标系
GLFrame             objectFrame;

void SpecialKeys(int key, int x, int y) {
    if(key == GLUT_KEY_UP)
        //围绕一个指定的X,Y,Z轴旋转。
        objectFrame.RotateWorld(m3dDegToRad(-5.0f), 1.0f, 0.0f, 0.0f);

    if(key == GLUT_KEY_DOWN)
        objectFrame.RotateWorld(m3dDegToRad(5.0f), 1.0f, 0.0f, 0.0f);

    if(key == GLUT_KEY_LEFT)
        objectFrame.RotateWorld(m3dDegToRad(-5.0f), 0.0f, 1.0f, 0.0f);

    if(key == GLUT_KEY_RIGHT)
        objectFrame.RotateWorld(m3dDegToRad(5.0f), 0.0f, 1.0f, 0.0f);

    // 物体发生旋转，手动触发重新渲染
    glutPostRedisplay();
}

// 注意，需要在 main 函数注册此方法
// 特殊键位函数（上下左右）
glutSpecialFunc(SpecialKeys);

三、设置窗口修改函数

GLMatrixStack		modelViewMatrix;
GLMatrixStack		projectionMatrix;

// 投影矩阵，本案例需要绘制 3D 图形，因此使用透视投影效果更好
GLFrustum			viewFrustum;

// 窗口已更改大小，或刚刚创建。无论哪种情况，我们都需要
// 使用窗口维度设置视口和投影矩阵.
void ChangeSize(int w, int h) {
    glViewport(0, 0, w, h);
    // 创建视锥体
    viewFrustum.SetPerspective(35.0f, float(w) / float(h), 1.0f, 500.0f);
    // 使用视锥体生成投影矩阵，并存储在 projectionMatrix 变量
    projectionMatrix.LoadMatrix(viewFrustum.GetProjectionMatrix());

    // 初始化模型矩阵：载入一个单元矩阵
    modelViewMatrix.LoadIdentity();
}

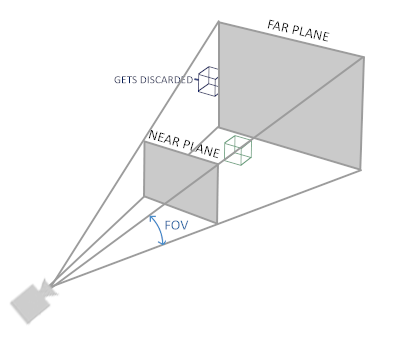

透视投影 图片来源: LearnOpenGL-CN

• 创建一个投影矩阵

// Calculates the corners of the Frustum and sets the projection matrix.
// Perspective Matrix Projection
void SetPerspective(float fFov, float fAspect, float fNear, float fFar) {...}

参数	含义
fFov	视锥体的角度,即视野
fAspect	宽高比，由视口的宽除以高所得
fNear	视点距离近平面的距离
fFar	视点距离远平面的距离

近平面和远平面切割四棱锥，形成一个锥台，其间的物体会被观测到

当你把透视矩阵的 near 值设置太大时（如10.0f），OpenGL会将靠近摄像机的坐标（在0.0f和10.0f之间）都裁剪掉，这会导致一个你在游戏中很熟悉的视觉效果：在太过靠近一个物体的时候你的视线会直接穿过去。

现在我们的准备工作已经做好了，开始进行图形绘制流程。

四、设置顶点

在本次案例中，我们不需要修改顶点数据，只在初始化函数设置一次即可。

// 着色器管理类
GLShaderManager		shaderManager;
// 几何变换的管道
GLGeometryTransform	transformPipeline;
// 为点图形 创建批次类
GLBatch				pointBatch;

// 此函数在呈现上下文中进行任何必要的初始化。.
// 这是第一次做任何与opengl相关的任务。
void SetupRC() {
    // 灰色的背景
    glClearColor(0.7f, 0.7f, 0.7f, 1.0f );
    shaderManager.InitializeStockShaders();

    // 设置变换管道以使用两个矩阵堆栈
    // ⚠️变换管线存储不是这两个变量的值，而是指针，当这两个矩阵重新赋值，变换管线读到的值也会变化
    transformPipeline.SetMatrixStacks(modelViewMatrix, projectionMatrix);

    // 设置视点，在摄像机坐标系(观察者角色帧)中，物体在z轴移动的距离。
    // 在摄像机坐标系(观察者角色帧)中，z轴正方向是向屏幕外的，所以设置为负值，值越小，物体距离摄像机坐标系原点越远，物体投影后，在整个视口下越小。
    // 默认为0，在上面我们设置了视锥体的近平面距离是1，视角是35度。如果不移动摄像机，就无法看到物体。如果移动的距离不够，就看不到物体的全貌。如果距离太远，物体就变成很小的一点了。
    cameraFrame.MoveForward(-15.0f);

    // 设置三个顶点数据
    GLfloat vCoast[9] = {
        3,3,0,
        0,3,0,
        3,0,0
    };

    // 用点的形式
    pointBatch.Begin(GL_POINTS, 3);
    pointBatch.CopyVertexData3f(vCoast);
    pointBatch.End();

    // 为了流程清晰，其他图形顶点的设置，参见文末完整代码，此处省略
}

五、设置渲染参数

// 相机(观察者)角色帧
GLFrame				cameraFrame;
// 对象角色帧
GLFrame             objectFrame;

// 召唤场景
void RenderScene(void)
{
    // Clear the window with current clearing color
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

    // 压栈: 创建一个新的矩阵，用来变换，不影响原始值，后续我们还要切换其他图形。
    modelViewMatrix.PushMatrix();
    M3DMatrix44f mCamera;
    cameraFrame.GetCameraMatrix(mCamera);

    // 栈顶上的单元矩阵 * 摄像机矩阵 = newMatrix
    modelViewMatrix.MultMatrix(mCamera);

    M3DMatrix44f mObjectFrame;
    // 只要使用 GetMatrix 函数就可以获取矩阵堆栈顶部的值，这个函数可以进行2次重载。用来使用 GLShaderManager 的使用。或者是获取顶部矩阵的顶点副本数据
    objectFrame.GetMatrix(mObjectFrame);

    // 栈顶上的 newMatrix * 对象矩阵 = newMatrix
    modelViewMatrix.MultMatrix(mObjectFrame);

    /* GLShaderManager 中的Uniform 值——平面着色器
     参数1：平面着色器
     参数2：运行为几何图形变换指定一个 4 * 4变换矩阵
     --transformPipeline.GetModelViewProjectionMatrix() 获取的
     GetMatrix函数就可以获得矩阵堆栈顶部的值
     参数3：颜色值（黑色）
     */
     /*
     transformPipeline 存储了 &modelViewMatrix、&projectionMatrix。调用 GetModelViewProjectionMatrix 函数，会取出最新的值进行矩阵变换，得到一个 模型视图投影矩阵(mvp)
     */
    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vBlack);

    switch(nStep) {
        case 0:
            //设置点的大小
            glPointSize(4.0f);
            pointBatch.Draw();
            glPointSize(1.0f);
            break;
        // case 1,2,3 类似 case 0, 此处省略，参见文末完整代码
        case 4:
            DrawWireFramedBatch(&triangleBatch);
            break;
        // case 5，6 类似 case 4,此处省略，参见文末完整代码
    }

    // 渲染参数已经设置完毕，清除栈顶的矩阵
    modelViewMatrix.PopMatrix();

    // 进行缓冲区交换
    glutSwapBuffers();
}

// 除了平面绘制，增加了边框绘制，不然看不清图片拼接
void DrawWireFramedBatch(GLBatch* pBatch)
{
    /*------------画绿色部分----------------*/
    /* GLShaderManager 中的Uniform 值——平面着色器
     参数1：平面着色器
     参数2：运行为几何图形变换指定一个 4 * 4变换矩阵
          --transformPipeline 变换管线（指定了2个矩阵堆栈）
     参数3：颜色值
    */
    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vGreen);
    pBatch->Draw();

    /*-----------边框部分-------------------*/
    /*
        glEnable(GLenum mode); 用于启用各种功能。功能由参数决定
        参数列表：http://blog.csdn.net/augusdi/article/details/23747081
        注意：glEnable() 不能写在glBegin() 和 glEnd()中间
        GL_POLYGON_OFFSET_LINE  根据函数glPolygonOffset的设置，启用线的深度偏移
        GL_LINE_SMOOTH          执行后，过虑线点的锯齿
        GL_BLEND                启用颜色混合。例如实现半透明效果
        GL_DEPTH_TEST           启用深度测试 根据坐标的远近自动隐藏被遮住的图形（材料


        glDisable(GLenum mode); 用于关闭指定的功能 功能由参数决定

     */

    //画黑色边框
    glPolygonOffset(-1.0f, -1.0f);// 偏移深度，在同一位置要绘制填充和边线，会产生z冲突，所以要偏移
    glEnable(GL_POLYGON_OFFSET_LINE);

    // 画反锯齿，让黑边好看些
    glEnable(GL_LINE_SMOOTH);
    glEnable(GL_BLEND);
    glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);

    //绘制线框几何黑色版 三种模式，实心，边框，点，可以作用在正面，背面，或者两面
    //通过调用glPolygonMode将多边形正面或者背面设为线框模式，实现线框渲染
    glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
    //设置线条宽度
    glLineWidth(2.5f);

    /* GLShaderManager 中的Uniform 值——平面着色器
     参数1：平面着色器
     参数2：运行为几何图形变换指定一个 4 * 4变换矩阵
         --transformPipeline.GetModelViewProjectionMatrix() 获取的
          GetMatrix函数就可以获得矩阵堆栈顶部的值
     参数3：颜色值（黑色）
     */

    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vBlack);
    pBatch->Draw();

    // 复原原本的设置
    //通过调用glPolygonMode将多边形正面或者背面设为全部填充模式
    glPolygonMode(GL_FRONT_AND_BACK, GL_FILL);
    glDisable(GL_POLYGON_OFFSET_LINE);
    glLineWidth(1.0f);
    glDisable(GL_BLEND);
    glDisable(GL_LINE_SMOOTH);
}

注意：矩阵变换的时候，必须先乘上观察者矩阵，然后再乘对象矩阵。矩阵没有交换律，必须先明确观察者，对象矩阵的变换才是正确的，否则就是刻舟求剑。
GLFrame 角色帧，是拿来做变化用的。可以用来产生模型视图矩阵。来产生位置的移动。本案例用到了相机(观察者)角色帧和对象角色帧
GLTools-GLFrame概念

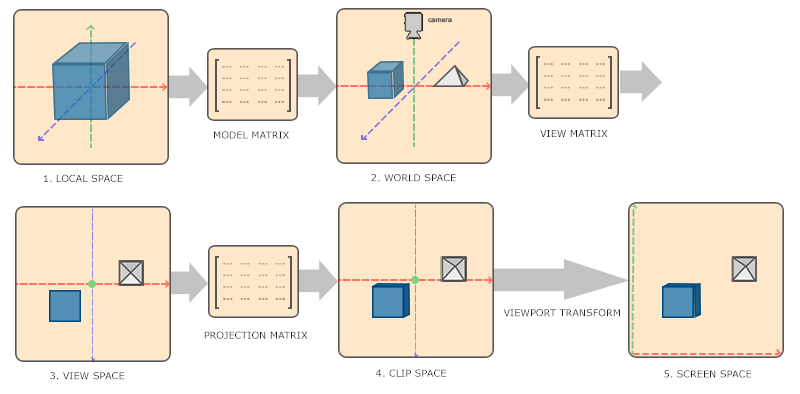

矩阵变换流程图

完整代码

#include "GLTools.h"
#include "GLMatrixStack.h"
#include "GLFrame.h"
#include "GLFrustum.h"
#include "GLBatch.h"
#include "GLGeometryTransform.h"

#include <math.h>
#ifdef __APPLE__
#include <glut/glut.h>
#else
#define FREEGLUT_STATIC
#include <GL/glut.h>
#endif

/*
 GLMatrixStack 变化管线使用矩阵堆栈

 GLMatrixStack 构造函数允许指定堆栈的最大深度、默认的堆栈深度为64.这个矩阵堆在初始化时已经在堆栈中包含了单位矩阵。
 GLMatrixStack::GLMatrixStack(int iStackDepth = 64);

 //通过调用顶部载入这个单位矩阵
 void GLMatrixStack::LoadIndentiy(void);

 //在堆栈顶部载入任何矩阵
 void GLMatrixStack::LoadMatrix(const M3DMatrix44f m);
 */
// 各种需要的类
GLShaderManager		shaderManager;
GLMatrixStack		modelViewMatrix;
GLMatrixStack		projectionMatrix;
GLFrame				cameraFrame;
GLFrame             objectFrame;
//投影矩阵
GLFrustum			viewFrustum;

//容器类（7种不同的图元对应7种容器对象）
GLBatch				pointBatch;
GLBatch				lineBatch;
GLBatch				lineStripBatch;
GLBatch				lineLoopBatch;
GLBatch				triangleBatch;
GLBatch             triangleStripBatch;
GLBatch             triangleFanBatch;

//几何变换的管道
GLGeometryTransform	transformPipeline;

GLfloat vGreen[] = { 0.0f, 1.0f, 0.0f, 1.0f };
GLfloat vBlack[] = { 0.0f, 0.0f, 0.0f, 1.0f };


// 跟踪效果步骤
int nStep = 0;

// 窗口已更改大小，或刚刚创建。无论哪种情况，我们都需要
// 使用窗口维度设置视口和投影矩阵.
void ChangeSize(int w, int h)
{
    glViewport(0, 0, w, h);
    //创建投影矩阵，并将它载入投影矩阵堆栈中
    viewFrustum.SetPerspective(35.0f, float(w) / float(h), 1.0f, 100.0f);
    projectionMatrix.LoadMatrix(viewFrustum.GetProjectionMatrix());

    //调用顶部载入单元矩阵
    modelViewMatrix.LoadIdentity();
}

// 此函数在呈现上下文中进行任何必要的初始化。.
// 这是第一次做任何与opengl相关的任务。
void SetupRC()
{
    // 灰色的背景
    glClearColor(0.7f, 0.7f, 0.7f, 1.0f );
    shaderManager.InitializeStockShaders();
    glEnable(GL_DEPTH_TEST);
    //设置变换管线以使用两个矩阵堆栈，存储不是值，是指针，当这两个矩阵重新复制，变换管线读到的值也会变化
    transformPipeline.SetMatrixStacks(modelViewMatrix, projectionMatrix);
    cameraFrame.MoveForward(-15.0f);

    /*
     常见函数：
     void GLBatch::Begin(GLenum primitive,GLuint nVerts,GLuint nTextureUnits = 0);
      参数1：表示使用的图元
      参数2：顶点数
      参数3：纹理坐标（可选）

     //负责顶点坐标
     void GLBatch::CopyVertexData3f(GLFloat *vNorms);

     //结束，表示已经完成数据复制工作
     void GLBatch::End(void);


     */
    //定义一些点，三角形形状。

    GLfloat vCoast[9] = {
        3,3,0,0,3,0,3,0,0

    };

    //用点的形式
    pointBatch.Begin(GL_POINTS, 3);
    pointBatch.CopyVertexData3f(vCoast);
    pointBatch.End();

    //通过线的形式
    lineBatch.Begin(GL_LINES, 3);
    lineBatch.CopyVertexData3f(vCoast);
    lineBatch.End();

    //通过线段的形式
    lineStripBatch.Begin(GL_LINE_STRIP, 3);
    lineStripBatch.CopyVertexData3f(vCoast);
    lineStripBatch.End();

    //通过线环的形式
    lineLoopBatch.Begin(GL_LINE_LOOP, 3);
    lineLoopBatch.CopyVertexData3f(vCoast);
    lineLoopBatch.End();

//    通过三角形创建金字塔
    GLfloat vPyramid[12][3] = {
        -2.0f, 0.0f, -2.0f,
        2.0f, 0.0f, -2.0f,
        0.0f, 4.0f, 0.0f,

        2.0f, 0.0f, -2.0f,
        2.0f, 0.0f, 2.0f,
        0.0f, 4.0f, 0.0f,

        2.0f, 0.0f, 2.0f,
        -2.0f, 0.0f, 2.0f,
        0.0f, 4.0f, 0.0f,

        -2.0f, 0.0f, 2.0f,
        -2.0f, 0.0f, -2.0f,
        0.0f, 4.0f, 0.0f

    };

//    GLfloat vPyramid[12][3] = {
//        -4.0f, 0.0f, -4.0f,
//        4.0f, 0.0f, -4.0f,
//        0.0f, 8.0f, 0.0f,
//
//        4.0f, 0.0f, -4.0f,
//        4.0f, 0.0f, 4.0f,
//        0.0f, 8.0f, 0.0f,
//
//        4.0f, 0.0f, 4.0f,
//        -4.0f, 0.0f, 4.0f,
//        0.0f, 8.0f, 0.0f,
//
//        -4.0f, 0.0f, 4.0f,
//        -4.0f, 0.0f, -4.0f,
//        0.0f, 8.0f, 0.0f};

    //GL_TRIANGLES 每3个顶点定义一个新的三角形
    triangleBatch.Begin(GL_TRIANGLES, 12);
    triangleBatch.CopyVertexData3f(vPyramid);
    triangleBatch.End();


    // 三角形扇形--六边形
    GLfloat vPoints[100][3];
    int nVerts = 0;
    //半径
    GLfloat r = 3.0f;
    //原点(x,y,z) = (0,0,0);
    vPoints[nVerts][0] = 0.0f;
    vPoints[nVerts][1] = 0.0f;
    vPoints[nVerts][2] = 0.0f;


    //M3D_2PI 就是2Pi 的意思，就一个圆的意思。 绘制圆形
    for(GLfloat angle = 0; angle < M3D_2PI; angle += M3D_2PI / 6.0f) {

        //数组下标自增（每自增1次就表示一个顶点）
        nVerts++;
        /*
         弧长=半径*角度,这里的角度是弧度制,不是平时的角度制
         既然知道了cos值,那么角度=arccos,求一个反三角函数就行了
         */
        //x点坐标 cos(angle) * 半径
        vPoints[nVerts][0] = float(cos(angle)) * r;
        //y点坐标 sin(angle) * 半径
        vPoints[nVerts][1] = float(sin(angle)) * r;
        //z点的坐标
        vPoints[nVerts][2] = -1.5f;
    }

    // 结束扇形 前面一共绘制7个顶点（包括圆心）
    //添加闭合的终点
    //课程添加演示：屏蔽177-180行代码，并把绘制节点改为7.则三角形扇形是无法闭合的。
    nVerts++;
    vPoints[nVerts][0] = r;
    vPoints[nVerts][1] = 0;
    vPoints[nVerts][2] = 0.0f;

    // 加载！
    //GL_TRIANGLE_FAN 以一个圆心为中心呈扇形排列，共用相邻顶点的一组三角形
    triangleFanBatch.Begin(GL_TRIANGLE_FAN, 8);
    triangleFanBatch.CopyVertexData3f(vPoints);
    triangleFanBatch.End();

    //三角形条带，一个小环或圆柱段
    //顶点下标
    int iCounter = 0;
    //半径
    GLfloat radius = 3.0f;
    //从0度~360度，以0.3弧度为步长
    for(GLfloat angle = 0.0f; angle <= (2.0f*M3D_PI); angle += 0.3f)
    {
        //或许圆形的顶点的X,Y
        GLfloat x = radius * sin(angle);
        GLfloat y = radius * cos(angle);

        //绘制2个三角形（他们的x,y顶点一样，只是z点不一样）
        vPoints[iCounter][0] = x;
        vPoints[iCounter][1] = y;
        vPoints[iCounter][2] = -0.5;
        iCounter++;

        vPoints[iCounter][0] = x;
        vPoints[iCounter][1] = y;
        vPoints[iCounter][2] = 0.5;
        iCounter++;
    }

    // 关闭循环
    printf("三角形带的顶点数：%d\n",iCounter);
    //结束循环，在循环位置生成2个三角形
    vPoints[iCounter][0] = vPoints[0][0];
    vPoints[iCounter][1] = vPoints[0][1];
    vPoints[iCounter][2] = -0.5;
    iCounter++;

    vPoints[iCounter][0] = vPoints[1][0];
    vPoints[iCounter][1] = vPoints[1][1];
    vPoints[iCounter][2] = 0.5;
    iCounter++;

    // GL_TRIANGLE_STRIP 共用一个条带（strip）上的顶点的一组三角形
    triangleStripBatch.Begin(GL_TRIANGLE_STRIP, iCounter);
    triangleStripBatch.CopyVertexData3f(vPoints);
    triangleStripBatch.End();
}

// 除了平面绘制，增加了边框绘制，不然看不清图片拼接
void DrawWireFramedBatch(GLBatch* pBatch)
{
    /*------------画绿色部分----------------*/
    /* GLShaderManager 中的Uniform 值——平面着色器
     参数1：平面着色器
     参数2：运行为几何图形变换指定一个 4 * 4变换矩阵
          --transformPipeline 变换管线（指定了2个矩阵堆栈）
     参数3：颜色值
    */
    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vGreen);
    pBatch->Draw();

    /*-----------边框部分-------------------*/
    /*
        glEnable(GLenum mode); 用于启用各种功能。功能由参数决定
        参数列表：http://blog.csdn.net/augusdi/article/details/23747081
        注意：glEnable() 不能写在glBegin() 和 glEnd()中间
        GL_POLYGON_OFFSET_LINE  根据函数glPolygonOffset的设置，启用线的深度偏移
        GL_LINE_SMOOTH          执行后，过虑线点的锯齿
        GL_BLEND                启用颜色混合。例如实现半透明效果
        GL_DEPTH_TEST           启用深度测试 根据坐标的远近自动隐藏被遮住的图形（材料


        glDisable(GLenum mode); 用于关闭指定的功能 功能由参数决定

     */

    //画黑色边框
    glPolygonOffset(-1.0f, -1.0f);// 偏移深度，在同一位置要绘制填充和边线，会产生z冲突，所以要偏移
    glEnable(GL_POLYGON_OFFSET_LINE);

    // 画反锯齿，让黑边好看些
    glEnable(GL_LINE_SMOOTH);
    glEnable(GL_BLEND);
    glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);

    //绘制线框几何黑色版 三种模式，实心，边框，点，可以作用在正面，背面，或者两面
    //通过调用glPolygonMode将多边形正面或者背面设为线框模式，实现线框渲染
    glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
    //设置线条宽度
    glLineWidth(2.5f);

    /* GLShaderManager 中的Uniform 值——平面着色器
     参数1：平面着色器
     参数2：运行为几何图形变换指定一个 4 * 4变换矩阵
         --transformPipeline.GetModelViewProjectionMatrix() 获取的
          GetMatrix函数就可以获得矩阵堆栈顶部的值
     参数3：颜色值（黑色）
     */

    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vBlack);
    pBatch->Draw();

    // 复原原本的设置
    //通过调用glPolygonMode将多边形正面或者背面设为全部填充模式
    glPolygonMode(GL_FRONT_AND_BACK, GL_FILL);
    glDisable(GL_POLYGON_OFFSET_LINE);
    glLineWidth(1.0f);
    glDisable(GL_BLEND);
    glDisable(GL_LINE_SMOOTH);
}

// 召唤场景
void RenderScene(void)
{
    // Clear the window with current clearing color
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

    //压栈
    modelViewMatrix.PushMatrix();
    M3DMatrix44f mCamera;
    cameraFrame.GetCameraMatrix(mCamera);

    //矩阵乘以矩阵堆栈的顶部矩阵，相乘的结果随后简存储在堆栈的顶部
    modelViewMatrix.MultMatrix(mCamera);

    M3DMatrix44f mObjectFrame;
    //只要使用 GetMatrix 函数就可以获取矩阵堆栈顶部的值，这个函数可以进行2次重载。用来使用GLShaderManager 的使用。或者是获取顶部矩阵的顶点副本数据
    objectFrame.GetMatrix(mObjectFrame);

    //矩阵乘以矩阵堆栈的顶部矩阵，相乘的结果随后简存储在堆栈的顶部
    modelViewMatrix.MultMatrix(mObjectFrame);

    /* GLShaderManager 中的Uniform 值——平面着色器
     参数1：平面着色器
     参数2：运行为几何图形变换指定一个 4 * 4变换矩阵
     --transformPipeline.GetModelViewProjectionMatrix() 获取的
     GetMatrix函数就可以获得矩阵堆栈顶部的值
     参数3：颜色值（黑色）
     */
    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vBlack);

    switch(nStep) {
        case 0:
            //设置点的大小
            glPointSize(4.0f);
            pointBatch.Draw();
            glPointSize(1.0f);
            break;
        case 1:
            //设置线的宽度
            glLineWidth(2.0f);
            lineBatch.Draw();
            glLineWidth(1.0f);
            break;
        case 2:
            glLineWidth(2.0f);
            lineStripBatch.Draw();
            glLineWidth(1.0f);
            break;
        case 3:
            glLineWidth(2.0f);
            lineLoopBatch.Draw();
            glLineWidth(1.0f);
            break;
        case 4:
            DrawWireFramedBatch(&triangleBatch);
            break;
        case 5:
            DrawWireFramedBatch(&triangleStripBatch);
            break;
        case 6:
            DrawWireFramedBatch(&triangleFanBatch);
            break;
    }

    //还原到以前的模型视图矩阵（单位矩阵）
    modelViewMatrix.PopMatrix();

    // 进行缓冲区交换
    glutSwapBuffers();
}


//特殊键位处理（上、下、左、右移动）
void SpecialKeys(int key, int x, int y)
{

    if(key == GLUT_KEY_UP)
        //围绕一个指定的X,Y,Z轴旋转。
        objectFrame.RotateWorld(m3dDegToRad(-5.0f), 1.0f, 0.0f, 0.0f);

    if(key == GLUT_KEY_DOWN)
        objectFrame.RotateWorld(m3dDegToRad(5.0f), 1.0f, 0.0f, 0.0f);

    if(key == GLUT_KEY_LEFT)
        objectFrame.RotateWorld(m3dDegToRad(-5.0f), 0.0f, 1.0f, 0.0f);

    if(key == GLUT_KEY_RIGHT)
        objectFrame.RotateWorld(m3dDegToRad(5.0f), 0.0f, 1.0f, 0.0f);

    glutPostRedisplay();
}




//根据空格次数。切换不同的“窗口名称”
void KeyPressFunc(unsigned char key, int x, int y)
{
    if(key == 32)
    {
        nStep++;

        if(nStep > 6)
            nStep = 0;
    }

    switch(nStep)
    {
        case 0:
            glutSetWindowTitle("GL_POINTS");
            break;
        case 1:
            glutSetWindowTitle("GL_LINES");
            break;
        case 2:
            glutSetWindowTitle("GL_LINE_STRIP");
            break;
        case 3:
            glutSetWindowTitle("GL_LINE_LOOP");
            break;
        case 4:
            glutSetWindowTitle("GL_TRIANGLES");
            break;
        case 5:
            glutSetWindowTitle("GL_TRIANGLE_STRIP");
            break;
        case 6:
            glutSetWindowTitle("GL_TRIANGLE_FAN");
            break;
    }

    glutPostRedisplay();
}



int main(int argc, char* argv[])
{
    gltSetWorkingDirectory(argv[0]);
    glutInit(&argc, argv);
    //申请一个颜色缓存区、深度缓存区、双缓存区、模板缓存区
    glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA | GLUT_DEPTH | GLUT_STENCIL);
    //设置window 的尺寸
    glutInitWindowSize(800, 600);
    //创建window的名称
    glutCreateWindow("GL_POINTS");
    //注册回调函数（改变尺寸）
    glutReshapeFunc(ChangeSize);
    //点击空格时，调用的函数
    glutKeyboardFunc(KeyPressFunc);
    //特殊键位函数（上下左右）
    glutSpecialFunc(SpecialKeys);
    //显示函数
    glutDisplayFunc(RenderScene);

    //判断一下是否能初始化glew库，确保项目能正常使用OpenGL 框架
    GLenum err = glewInit();
    if (GLEW_OK != err) {
        fprintf(stderr, "GLEW Error: %s\n", glewGetErrorString(err));
        return 1;
    }

    //绘制
    SetupRC();

    //runloop运行循环
    glutMainLoop();
    return 0;
}
