发布时间：2019年8月21日
照片：Mathew Schwartz on Unsplash。
Flutter Anatomy是一系列关于什么让Flutter...Flutter的文章。我们试图深入了解Flutter如何工作，以更好地了解框架的一些伟大功能。
在这篇文章中，我们开始看Flutter如何使用独特的方法来计算屏幕布局，这有助于Flutter的速度和流畅的UI渲染。这也是让Flutter能够使用非常简单的Widget组成模型，即使是复杂的屏幕也是如此。
对于图形用户界面框架来说，布局是决定用户界面元素的大小和位置的活动。尺寸和位置被称为几何。 对于我们经常在移动应用中看到的流体和相对布局，计算UI元素的几何形状变得很困难。布局经理通常必须在UI元素的层次结构中进行几次传递，以计算父元素及其子元素的尺寸和位置--这被称为多传递布局。
另一方面，Flutter使用线性（以及在可能的情况下使用子线性）布局。但这意味着什么？
简单地说，它意味着Flutter中的布局是通过UI Widgets树来计算每一个UI元素的几何形状的一个通道（向下和向上）。（这并不总是可能的，我们将在以后的文章中讨论）。
一个重要的含义是，Widget树的子集可以被更新，而不必计算整个屏幕的布局。这种优化就是子线型布局的意思。
如果你熟悉浏览器的重绘和回流，Flutter的方法应该已经看起来是一个大规模的优化了。
这是如何工作的呢？
核心概念是父Widget对允许子Widget的大小进行限制。基于这些约束，子Widgets将其计算出的大小传回给父Widget。最后，父Widget决定子Widget的位置。
当然也有例外，但我们会在后面的文章中讲到。
让我们用一个简单的图来可视化。
小组件树中的约束和尺寸
蓝色的父节点约束黄色的子节点，而黄色的子节点又约束其子节点。这决定了子节点的最大和最小尺寸。然后，小组件根据这些约束计算出的大小会传回树上。
约束是什么样子的？
约束是子节点允许的最大和最小高度和宽度的简单组合。我们将在另一篇文章中更详细地研究约束）。

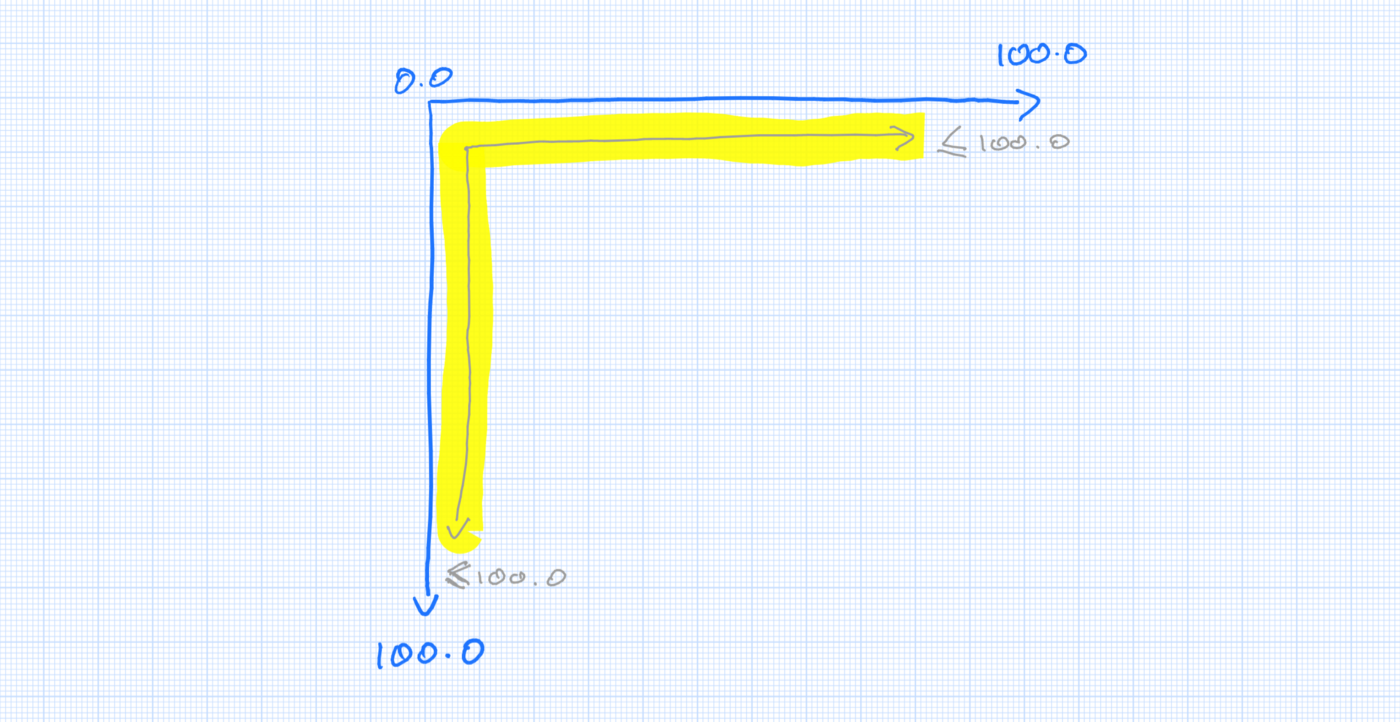

限制条件
假设上面树中的蓝色widget宽为100.0，高为100.0，那么黄色的子widget的宽度和高度都可以最小为0.0，最大为100.0。
请注意，我们在Flutter中并没有设置X/Y位置，尽管对于某些widget来说，一些子部件的定位是可能的，例如，使用Positionied widget与Stack Widget 。
让我们通过创建一个受其父体约束的子部件，来看看这种基于约束的方法在行动。 我们创建一个宽度为100.0、高度为100.0的容器（父容器）。父容器的子容器将是另一个容器，但希望比其父容器更宽--我们设置宽度为200.0，高度为100.0。
子容器的首选宽度和高度将违反其父容器所规定的约束。父容器会告诉子容器，它的最大宽度和高度只能是100.0。基于Flutter布局算法，子代将其大小限制在w=100.0，h=100.0。
让我们根据这个简单的例子来深入了解一些代码。
class SimpleParentChildExample extends StatelessWidget {
@override
Widget build(BuildContext context) {
return Container(
color: Colors.blue,
width: 100.0,
height: 100.0,
child: Container(
color: Colors.yellow,
height: 100.0,
width: 200.0,
));
}
这段代码很琐碎，运行应用后，可以看到我们期望看到的东西--黄色的子Widget与父Widget大小相同。

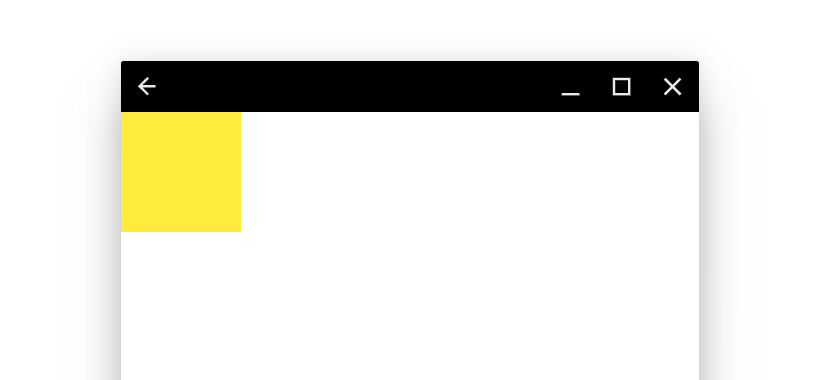

简单Flutter布局
要想了解更多的情况，我们来看看渲染树。
渲染树(快速绕行)
等等，这个 "渲染树 "是什么东西？这个'渲染树'是什么东西？我们先绕道来了解一下这是什么。
在Flutter中，渲染树是计算Widget树布局的结果。换句话说，渲染树包含了描述如何绘制一个Widget的低级UI对象。在本文中，我们感兴趣的是，每个UI对象（称为RenderObject）都有一个几何体--即将在屏幕上绘制的东西的大小和位置。

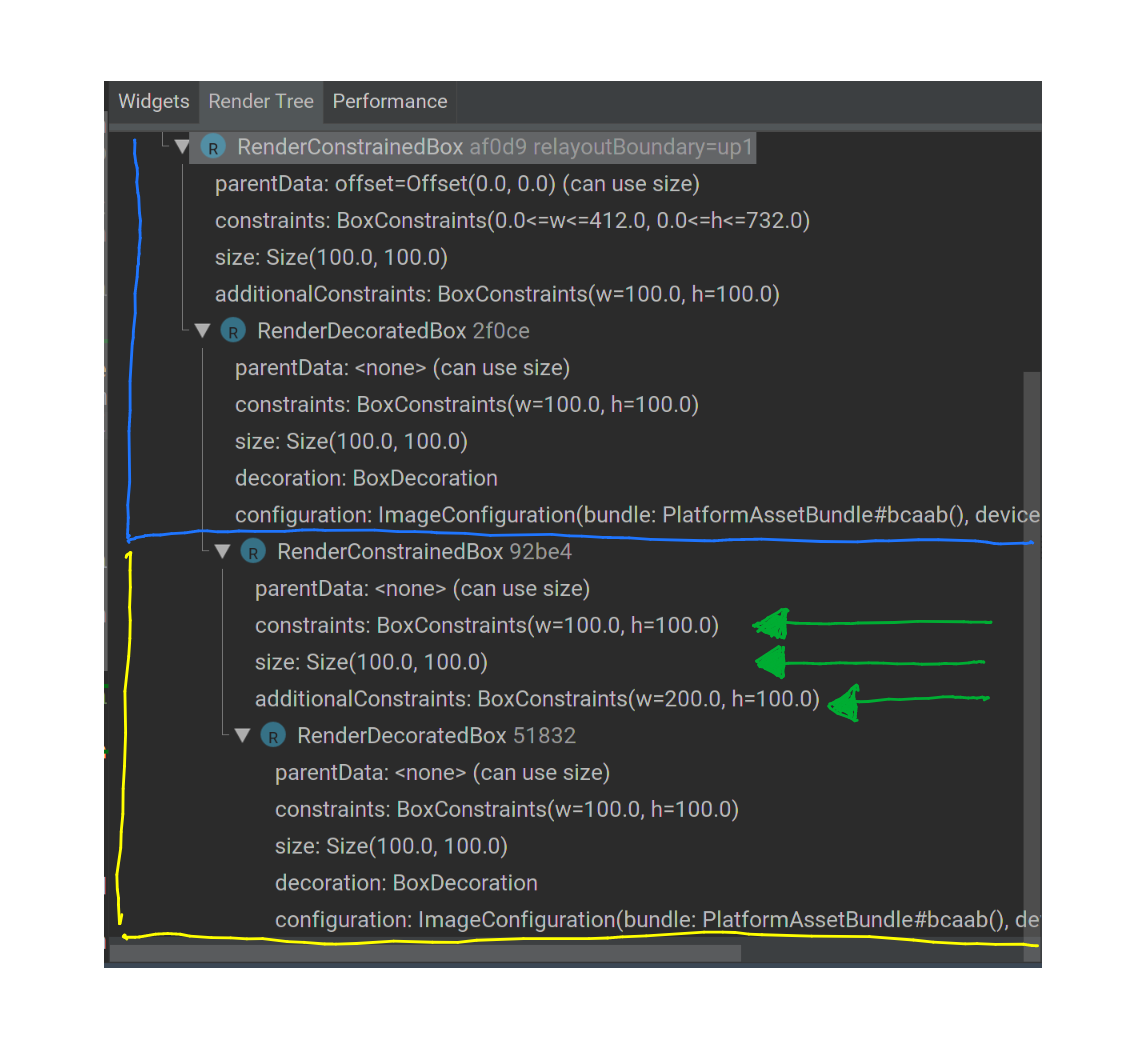

让我们再来看看我们简单UI的渲染树。
Container Widget实际上是由两个Widgets组成的，这就是为什么你会看到每个Container的RenderConstrainedBox和RenderDecoratedBox。为了更清楚，我将渲染对象分别用蓝色（父容器）和黄色（子容器）标记。
你可以去Container Widget的源码中看一看，看看它是如何工作的 bit.ly/2PqGvQq 。
与我们理解Flutter中的Layout有关的是三个绿色箭头。这些箭头告诉我们以下内容。
- 黄色子Widget的BoxConstraints与蓝色父Widget的BoxConstraints相匹配（即w=100.0，h=100.0）。
- 渲染对象的大小是w=100.0，h=100.0--这符合父Widget所规定的BoxContraints，而不是我们在黄色子Widget中设置的200.0的宽度。换句话说，没有隐藏的溢出）。
- 'extraConstraints'属性保留了我们为子Widget设置的首选宽度和高度的记录。
这里是一个简单的可视化的情况。

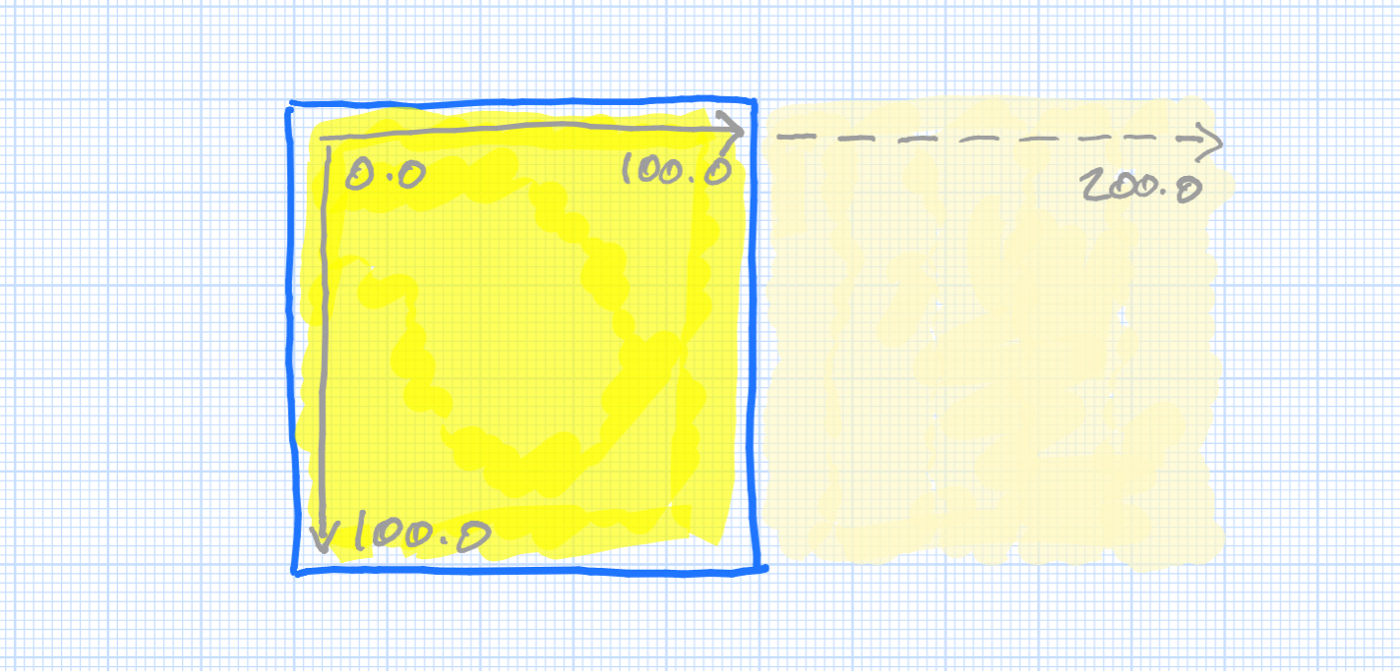

简单布局父约束
那又怎样？
这种方法的简单性掩盖了它的重要性。让我们来研究一些重要的意义。
1/ 复杂屏幕的高效布局
有很多嵌套的Widgets的屏幕可以有效地布局。即使您的屏幕变得复杂，Flutter可以（在大多数情况下）通过所有Widgets的一次传递来计算布局，并再次返回。
这就是为什么您可以在您的布局中使用大量的Widgets，并且仍然可以看到快速流畅的屏幕。
2/ 屏幕更新时的部分布局
屏幕被更新以反映新的状态（例如显示新的数据）或显示动画或响应输入。当这种情况发生时，Flutter不必每次都计算屏幕的整个布局--只计算已经改变的屏幕部分。
这种优化就是所谓的子线性布局。它是可能的，因为父Widget的约束不受子Widget中发生的动画或其他更新的影响。因此Flutter不需要再次重新计算父部件的布局。这就是所谓的中继边界。
与浏览器中的回流和重绘相比，DOM树深处的变化可能会导致一路到根部的变化。HTML开发者需要考虑到这一点，而Flutter开发者则不需要--嗯......这几乎是真的，请看下一点。
我们将在后面的文章中更详细地研究这个问题，也会研究使局部布局效率低下的异常情况。
3/ 混合无状态和有状态的Widgets
在Flutter的布局机制中，拥有Stateless和Stateful Widgets的方法是有意义的。
Stateless Widgets可以提供布局约束，对于一个屏幕来说是不会改变的。Stateful Widgets可以改变Widget的数据或者一些视觉约束，比如AnimatedWidget。
屏幕的部分布局意味着StatefulWidgets可以非常高效。然而要看到这个好处，我们必须避免将StatefulWidgets作为我们屏幕的大部分的父节点。
参见 bit.ly/2VBRRYm ，了解如何优化Stateful Widgets中子代布局的技巧。
其他UI框架有何不同？
快速看看其他UI框架如何处理布局是很有趣的。这有助于我们看到Flutter的方法与你之前可能看到的有些不同。
让我们在三个不同的框架中画出我们简单的2框布局。
HTML
在浏览器中，父代的大小自然是要适合子代的。在本例中，我们可以看到父DIV被推出来，宽度为200px。当然也可以将溢出样式属性设置为 "隐藏"，这样子DIV就被剪掉了，视觉上是100px×100px。
<html>
<body>
<div style="width: 100px; height: 100px; background-color: blue;">
<div style="width: 200px; height: 100px; background-color: yellow"></div>
</div>
</body>
</html>
这种布局看起来如下。

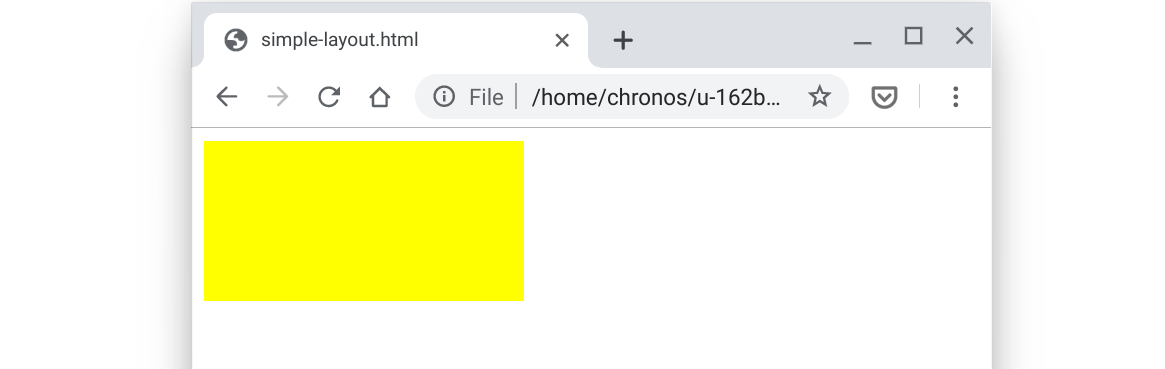

简单的HTML布局
iOS
在iOS中，UIViews可以 "包含 "其他UIVIew作为子视图，这并不完全是父子关系。关键的区别在于，这些视图居住在不同的层中，而子视图位于其父视图之上。这意味着子视图的宽度将达到200。另一个重要的区别是，UIViews有位置--在这种情况下，约束用于使用锚约束来定位一个View与另一个View的相对位置。
class ViewController: UIViewController {
lazy var yellowSquare: UIView = {
let square = UIView(frame: .zero)
square.backgroundColor = .yellow
square.translatesAutoresizingMaskIntoConstraints = false
return square
}()
lazy var blueSquare: UIView = {
let square = UIView(frame: .zero)
square.backgroundColor = .blue
square.translatesAutoresizingMaskIntoConstraints = false
return square
}()
override func viewDidLoad() {
super.viewDidLoad()
// Do any additional setup after loading the view.
blueSquare.addSubview(yellowSquare)
blueSquare.addConstraints([
yellowSquare.topAnchor.constraint(equalTo: blueSquare.topAnchor),
yellowSquare.bottomAnchor.constraint(equalTo: blueSquare.bottomAnchor),
yellowSquare.leadingAnchor.constraint(equalTo: blueSquare.leadingAnchor),
yellowSquare.trailingAnchor.constraint(equalTo: blueSquare.trailingAnchor),
yellowSquare.widthAnchor.constraint(equalToConstant: 200),
yellowSquare.heightAnchor.constraint(equalToConstant: 100)
])
view.addSubview(blueSquare)
view.addConstraints([
blueSquare.topAnchor.constraint(equalTo: view.safeAreaLayoutGuide.topAnchor, constant: 50),
blueSquare.leadingAnchor.constraint(equalTo: view.safeAreaLayoutGuide.leadingAnchor, constant: 50)
])
}
}
布局看起来如下。

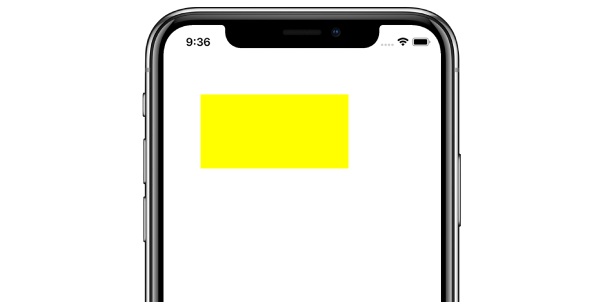

iOS上的简单布局
安卓系统
马上就到了
TL;DR
Flutter中的屏幕布局方法很简单但很强大。父Widgets对子Widgets实施约束，所以通过Widget树的一次传递就足以计算布局和定位。
本文将通过一个非常简单的例子来展示Flutter中的关键布局概念，以及这与其他UI框架有何不同。
在接下来的文章中，我们将深入研究一些布局机制，以及如何使用这些知识来改进你的Flutter UIs。
