OpenGL中基本图元的链接方式有很多种
- GL_POINTS 每个顶点在屏幕上都是单独点
- GL_LINES 每⼀对顶点定义⼀个线段
- GL_LINE_STRIP ⼀个从第⼀个顶点依次经过每⼀个后续顶点⽽绘制的线条
- GL_LINE_LOOP 和GL_LINE_STRIP相同,但是最后⼀个顶点和第⼀个顶点连接起来了.
- GL_TRIANGLES 每3个顶点定义⼀个新的三⻆形
- GL_TRIANGLE_STRIP 共⽤⼀个条带(strip)上的顶点的⼀组三⻆形
- GL_TRIANGLE_FAN 以⼀个圆点为中⼼呈扇形排列,共⽤相邻顶点的⼀组三⻆形

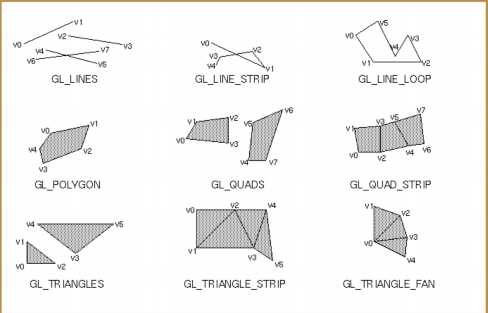

最终链接的效果如下图
OpenGL绘制图元代码
- 首先我们要定义一些相关属性
int nStep = 0;
GLfloat vGreen[] = { 0.0f, 1.0f, 0.0f, 1.0f };
GLfloat vBlack[] = { 0.0f, 0.0f, 0.0f, 1.0f };
//几何变换的管道
GLGeometryTransform transformPipeline;
//容器类（7种不同的图元对应7种容器对象）
GLBatch pointBatch;
GLBatch lineBatch;
GLBatch lineStripBatch;
GLBatch lineLoopBatch;
GLBatch triangleBatch;
GLBatch triangleStripBatch;
GLBatch triangleFanBatch;
//图元绘制时的投影方式
GLFrustum viewFrustum;
// 各种需要的类
/*
GLMatrixStack 变化管线使用矩阵堆栈
GLMatrixStack 构造函数允许指定堆栈的最大深度、默认的堆栈深度为64.这个矩阵堆在初始化时已经在堆栈中包含了单位矩阵。
GLMatrixStack::GLMatrixStack(int iStackDepth = 64);
//通过调用顶部载入这个单位矩阵
void GLMatrixStack::LoadIndentiy(void);
//在堆栈顶部载入任何矩阵
void GLMatrixStack::LoadMatrix(const M3DMatrix44f m);
*/
//存储着色器管理工具类
GLShaderManager shaderManager;
//模型视图矩阵
GLMatrixStack modelViewMatrix;
//投影矩阵
GLMatrixStack projectionMatrix;
//观察者视图坐标系
GLFrame cameraFrame;
//视图环绕时，视图坐标系
GLFrame objectFrame;
- mian函数中注册绑定相关函数
int main(int argc, char *argv[])
{
gltSetWorkingDirectory(argv[0]);
glutInit(&argc, argv);
//申请一个颜色缓存区、深度缓存区、双缓存区、模板缓存区
glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA | GLUT_DEPTH | GLUT_STENCIL);
//设置window 的尺寸
glutInitWindowSize(800, 600);
//创建window的名称
glutCreateWindow("GL_POINTS");
//注册回调函数（改变尺寸）
glutReshapeFunc(ChangeSize);
//注册点击空格时，调用的函数
glutKeyboardFunc(KeyBoardFunc);
//注册特殊键位函数（上下左右）
glutSpecialFunc(SpecialFunc);
//注册显示函数
glutDisplayFunc(RenderScene);
//判断一下是否能初始化glew库，确保项目能正常使用OpenGL 框架
GLenum err = glewInit();
if (err != GLEW_OK) {
fprintf(stderr, "GLEW Error: %s\n", glewGetErrorString(err));
return 1;
}
//初始化
SetupRC();
glutMainLoop();
return 0;
}
- SetupRC中我们初始化相关对象
void SetupRC()
{
glClearColor(0.7f, 0.7f, 0.7f, 1.0f);
shaderManager.InitializeStockShaders();
glEnable(GL_DEPTH_TEST);
//设置变换管线以使用两个矩阵堆栈
transformPipeline.SetMatrixStacks(modelViewMatrix, projectionMatrix);
cameraFrame.MoveForward(-30.0f);
/*
常见函数：
void GLBatch::Begin(GLenum primitive,GLuint nVerts,GLuint nTextureUnits = 0);
参数1：表示使用的图元
参数2：顶点数
参数3：纹理坐标（可选）
//复制顶点坐标
void GLBatch::CopyVertexData3f(GLFloat *vNorms);
//结束，表示已经完成数据复制工作
void GLBatch::End(void);
*/
//定义一些点，三角形形状。
GLfloat vCoast[9] = { 3, 3, 0, 0, 3, 0, 3, 0, 0 };
//点连接的形式
pointBatch.Begin(GL_POINTS, 3);
pointBatch.CopyVertexData3f(vCoast);
pointBatch.End();
//线连接的形式
lineBatch.Begin(GL_LINES, 3);
lineBatch.CopyVertexData3f(vCoast);
lineBatch.End();
lineStripBatch.Begin(GL_LINE_STRIP, 3);
lineStripBatch.CopyVertexData3f(vCoast);
lineStripBatch.End();
lineLoopBatch.Begin(GL_LINE_LOOP, 3);
lineLoopBatch.CopyVertexData3f(vCoast);
lineLoopBatch.End();
// 通过三角形创建金字塔
GLfloat vPyramid[12][3] = {
-2.0f, 0.0f, -2.0f,
2.0f, 0.0f, -2.0f,
0.0f, 4.0f, 0.0f,
2.0f, 0.0f, -2.0f,
2.0f, 0.0f, 2.0f,
0.0f, 4.0f, 0.0f,
2.0f, 0.0f, 2.0f,
-2.0f, 0.0f, 2.0f,
0.0f, 4.0f, 0.0f,
-2.0f, 0.0f, 2.0f,
-2.0f, 0.0f, -2.0f,
0.0f, 4.0f, 0.0f
};
//GL_TRIANGLES 每3个顶点定义一个新的三角形
triangleBatch.Begin(GL_TRIANGLES, 12);
triangleBatch.CopyVertexData3f(vPyramid);
triangleBatch.End();
// 三角形扇形--六边形
GLfloat vPoints[100][3];
int nVerts = 0;
//半径
GLfloat r = 3.0f;
//原点(x,y,z) = (0,0,0);
vPoints[nVerts][0] = 0.0f;
vPoints[nVerts][1] = 0.0f;
vPoints[nVerts][2] = 0.0f;
//M3D_2PI 就是2Pi 的意思，就一个圆的意思。 绘制圆形
for (GLfloat angle = 0; angle < M3D_2PI; angle += M3D_2PI / 6.0f) {
//数组下标自增（每自增1次就表示一个顶点）
nVerts++;
/*
弧长=半径*角度,这里的角度是弧度制,不是平时的角度制
既然知道了cos值,那么角度=arccos,求一个反三角函数就行了
*/
//x点坐标 cos(angle) * 半径
vPoints[nVerts][0] = float(cos(angle)) * r;
//y点坐标 sin(angle) * 半径
vPoints[nVerts][1] = float(sin(angle)) * r;
//z点的坐标
vPoints[nVerts][2] = -0.5f;
}
triangleFanBatch.Begin(GL_TRIANGLE_FAN, 8);
triangleFanBatch.CopyVertexData3f(vPoints);
triangleFanBatch.End();
//三角形条带，一个小环或圆柱段
//顶点下标
int iCounter = 0;
//半径
GLfloat radius = 3.0f;
//从0度~360度，以0.3弧度为步长
for(GLfloat angle = 0.0f; angle <= (2.0f*M3D_PI); angle += 0.3f)
{
//或许圆形的顶点的X,Y
GLfloat x = radius * sin(angle);
GLfloat y = radius * cos(angle);
//绘制2个三角形（他们的x,y顶点一样，只是z点不一样）
vPoints[iCounter][0] = x;
vPoints[iCounter][1] = y;
vPoints[iCounter][2] = -0.5;
iCounter++;
vPoints[iCounter][0] = x;
vPoints[iCounter][1] = y;
vPoints[iCounter][2] = 0.5;
iCounter++;
}
// 关闭循环
printf("三角形带的顶点数：%d\n",iCounter);
//结束循环，在循环位置生成2个三角形
vPoints[iCounter][0] = vPoints[0][0];
vPoints[iCounter][1] = vPoints[0][1];
vPoints[iCounter][2] = -0.5;
iCounter++;
vPoints[iCounter][0] = vPoints[1][0];
vPoints[iCounter][1] = vPoints[1][1];
vPoints[iCounter][2] = 0.5;
iCounter++;
// GL_TRIANGLE_STRIP 共用一个条带（strip）上的顶点的一组三角形
triangleStripBatch.Begin(GL_TRIANGLE_STRIP, iCounter);
triangleStripBatch.CopyVertexData3f(vPoints);
triangleStripBatch.End();
}
- 初始化完之后在渲染的函数RenderScene中实现代码
void RenderScene()
{
//清空当前的颜色
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);
//压栈
modelViewMatrix.PushMatrix();
M3DMatrix44f mCamera;
cameraFrame.GetCameraMatrix(mCamera);
//矩阵乘以矩阵堆栈的顶部矩阵，相乘的结果随后简存储在堆栈的顶部
modelViewMatrix.MultMatrix(mCamera);
M3DMatrix44f mObjectFrame;
//只要使用 GetMatrix 函数就可以获取矩阵堆栈顶部的值，这个函数可以进行2次重载。用来使用GLShaderManager 的使用。或者是获取顶部矩阵的顶点副本数据
objectFrame.GetMatrix(mObjectFrame);
//矩阵乘以矩阵堆栈的顶部矩阵，相乘的结果随后简存储在堆栈的顶部
modelViewMatrix.MultMatrix(mObjectFrame);
/* GLShaderManager 中的Uniform 值——平面着色器
参数1：平面着色器
参数2：运行为几何图形变换指定一个 4 * 4变换矩阵
--transformPipeline.GetModelViewProjectionMatrix() 获取的
GetMatrix函数就可以获得矩阵堆栈顶部的值
参数3：颜色值（黑色）
*/
shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vBlack);
switch (nStep) {
case 0:
glPointSize(4.0f);
pointBatch.Draw();
glPointSize(1.0f);
break;
case 1:
glLineWidth(2.0f);
lineBatch.Draw();
glLineWidth(1.0f);
break;
case 2:
glLineWidth(2.0f);
lineStripBatch.Draw();
glLineWidth(1.0f);
break;
case 3:
glLineWidth(2.0f);
lineLoopBatch.Draw();
glLineWidth(1.0f);
break;
case 4:
DrawWireFramedBatch(&triangleBatch);
break;
case 5:
DrawWireFramedBatch(&triangleStripBatch);
break;
case 6:
DrawWireFramedBatch(&triangleFanBatch);
break;
default:
break;
}
//还原到以前的模型视图矩阵（单位矩阵）
modelViewMatrix.PopMatrix();
// 进行缓冲区交换
glutSwapBuffers();
}
- DrawWireFramedBatch 这个方法主要用来给图元加上线条边框
void DrawWireFramedBatch(GLBatch *pBatch)
{
/*------------画绿色部分----------------*/
/* GLShaderManager 中的Uniform 值——平面着色器
参数1：平面着色器
参数2：运行为几何图形变换指定一个 4 * 4变换矩阵
--transformPipeline 变换管线（指定了2个矩阵堆栈）
参数3：颜色值
*/
shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vGreen);
pBatch->Draw();
/*-----------边框部分-------------------*/
/*
glEnable(GLenum mode); 用于启用各种功能。功能由参数决定
参数列表：http://blog.csdn.net/augusdi/article/details/23747081
注意：glEnable() 不能写在glBegin() 和 glEnd()中间
GL_POLYGON_OFFSET_LINE 根据函数glPolygonOffset的设置，启用线的深度偏移
GL_LINE_SMOOTH 执行后，过虑线点的锯齿
GL_BLEND 启用颜色混合。例如实现半透明效果
GL_DEPTH_TEST 启用深度测试 根据坐标的远近自动隐藏被遮住的图形（材料
glDisable(GLenum mode); 用于关闭指定的功能 功能由参数决定
*/
//画黑色边框
glPolygonOffset(-1.0f, -1.0f);// 偏移深度，在同一位置要绘制填充和边线，会产生z冲突，所以要偏移
glEnable(GL_POLYGON_OFFSET_LINE);
// 画反锯齿，让黑边好看些
glEnable(GL_LINE_SMOOTH);
glEnable(GL_BLEND);
glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);
//绘制线框几何黑色版 三种模式，实心，边框，点，可以作用在正面，背面，或者两面
//通过调用glPolygonMode将多边形正面或者背面设为线框模式，实现线框渲染
glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
//设置线条宽度
glLineWidth(2.5f);
/* GLShaderManager 中的Uniform 值——平面着色器
参数1：平面着色器
参数2：运行为几何图形变换指定一个 4 * 4变换矩阵
--transformPipeline.GetModelViewProjectionMatrix() 获取的
GetMatrix函数就可以获得矩阵堆栈顶部的值
参数3：颜色值（黑色）
*/
shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vBlack);
pBatch->Draw();
// 复原原本的设置
//通过调用glPolygonMode将多边形正面或者背面设为全部填充模式
glPolygonMode(GL_FRONT_AND_BACK, GL_FILL);
glDisable(GL_POLYGON_OFFSET_LINE);
glLineWidth(1.0f);
glDisable(GL_BLEND);
glDisable(GL_LINE_SMOOTH);
}
- 窗口大小
void ChangeSize(int w, int h)
{
glViewport(0, 0, w, h);
//创建投影矩阵，并将它载入投影矩阵堆栈中
viewFrustum.SetPerspective(35.0f, float(w) / float(h), 1.0f, 500.0f);
projectionMatrix.LoadMatrix(viewFrustum.GetProjectionMatrix());
//调用顶部载入单元矩阵
modelViewMatrix.LoadIdentity();
}
接下通过其他辅助功能来
- 敲击接盘空格切换图元窗口
void KeyBoardFunc(unsigned char key, int x, int y)
{
if (key == 32) {
nStep++;
if (nStep > 6) nStep = 0;
}
switch (nStep) {
case 0:
glutSetWindowTitle("GL_POINTS");
break;
case 1:
glutSetWindowTitle("GL_LINES");
break;
case 2:
glutSetWindowTitle("GL_LINE_STRIP");
break;
case 3:
glutSetWindowTitle("GL_LINE_LOOP");
break;
case 4:
glutSetWindowTitle("4");
break;
case 5:
glutSetWindowTitle("5");
break;
case 6:
glutSetWindowTitle("6");
break;
}
glutPostRedisplay();
}
- 通过方向改变图元的移动/缩放/平移
void SpecialFunc(int key, int x, int y)
{
if (key == GLUT_KEY_UP) {
objectFrame.RotateWorld(m3dDegToRad(-5.0), 1.0, 0.0, 0.0);
}
if (key == GLUT_KEY_DOWN) {
objectFrame.RotateWorld(m3dDegToRad(5.0), 1.0, 0.0, 0.0);
}
if (key == GLUT_KEY_LEFT) {
objectFrame.RotateWorld(m3dDegToRad(-5.0), 0.0, 1.0, 0.0);
}
if (key == GLUT_KEY_RIGHT) {
objectFrame.RotateWorld(m3dDegToRad(5.0), 0.0, 1.0, 0.0);
}
glutPostRedisplay();
}
- 最终呈现的效果如下
