一、序
- 0 以下基于mysql 5.7.28，InnoDB存储引擎，行格式等均为默认值。
- 1 通过ibd文件来直观的了解innoDB是如何存储(组织)一行数据的
- 2 各种技术文章说的每一行的ROWID、TransactionID、Roll Pointer到底是什么
- 3 对innodb的段区页行有一定了解，看过姜承尧的InnoDB存储引擎的欢迎探讨学习
- 4 非鸡汤文、标题党、拼凑公众号文章等，没有精美的图文，纯粹自己这2天的探究记录

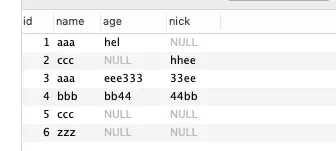

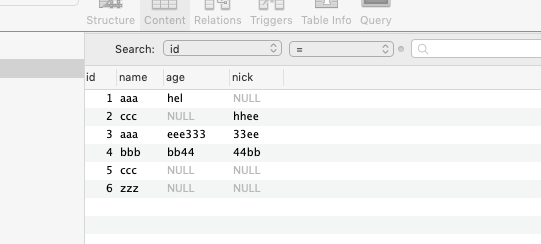

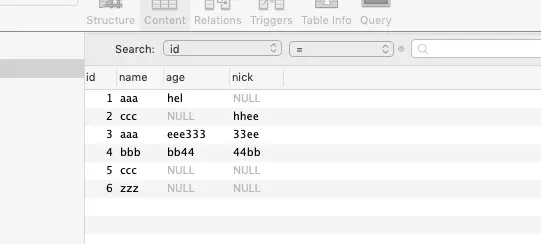

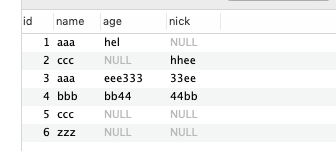

二、测试表及测试数据如下
CREATE TABLE `T1` (
`id` int(11) unsigned NOT NULL AUTO_INCREMENT,
`name` varchar(20) DEFAULT NULL,
`age` varchar(8) DEFAULT NULL,
`nick` varchar(5) DEFAULT NULL,
PRIMARY KEY (`id`)
) ENGINE=InnoDB AUTO_INCREMENT=7 DEFAULT CHARSET=utf8mb4;

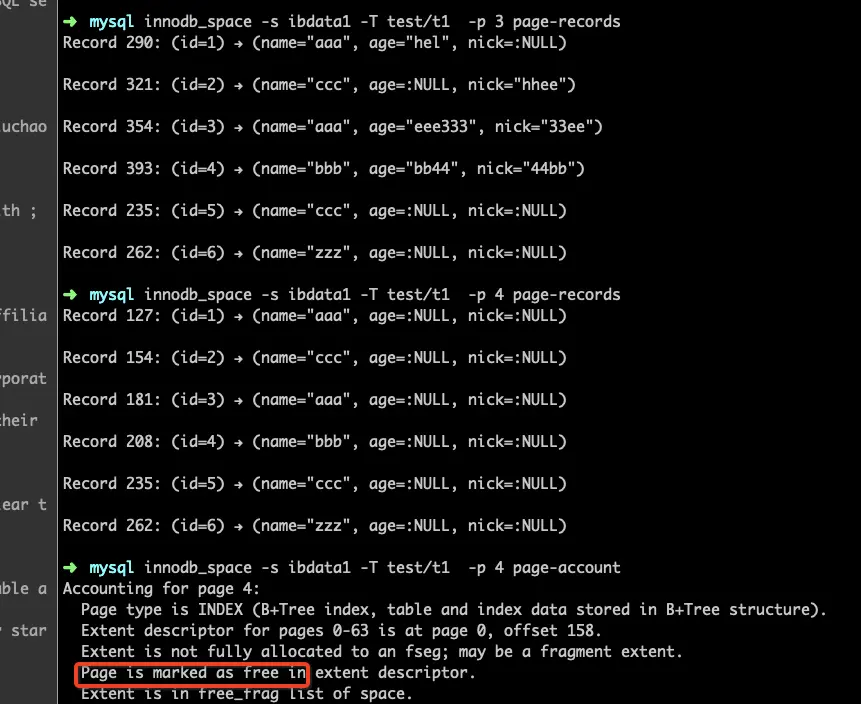

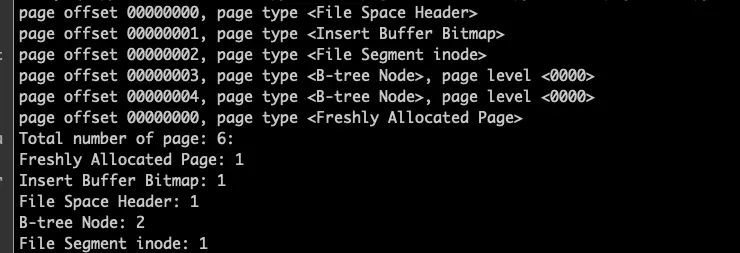

2.1、先看一下表空间概览
2.2、表空间中得出的结论
1.从图可以看出，indexId =171 类型是PRIMARY的索引，有2个段(internal和leaf)。 事实上每一个索引都有这2个段，通过叫做叶子段、内部节点段(非叶子段)。也有叫索引段、数据段。 2.由于表的数据量很少，索引段、数据段都只有一层。 3.page offset=3的页容纳了所有的数据。 4.为了后文演示null字段，我在表创建填充部分数据之后，增加了age列，nick列。后来发现这个第4页看不明白，仔细研究后发现原来这个是free页。如有读者遇到知道这个即可。
三、t2.ibd文件
-

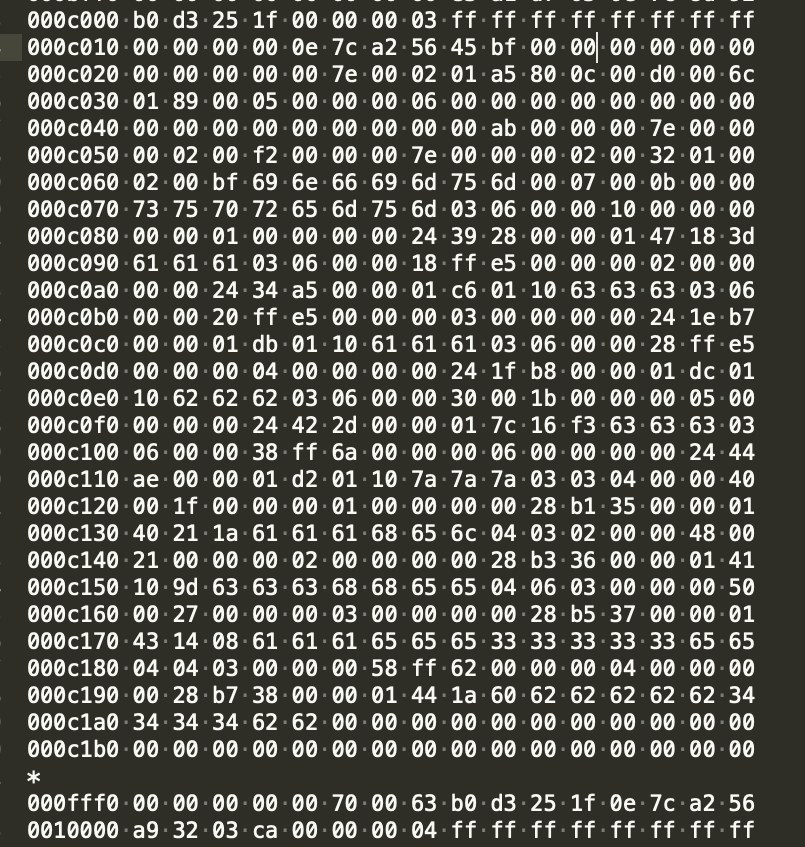

为了让读者不建库表也可以了解一下ibd文件中某一行的存储知识，将上表的ibd文件hexdump出来，因为数据主要在page offset=3的页，故只截取分析此部分。
-
innoDB中一页通常16k，从0xc000开始为page =3的页。
-

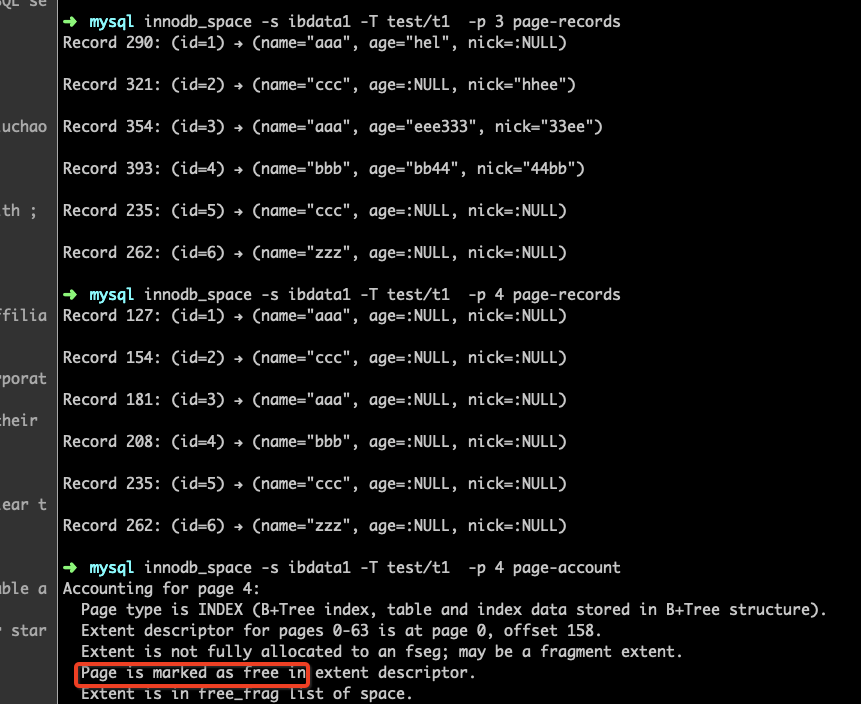

先看下这页的数据(record 偏移量 数据)。
- 可以看出此页中有6条数据，每一行存储了行中所有的列数据。
- 还可以看出一页中并不是主键大的一定依次排在主键小的后面，如本页中主键id=6的offset是262，主键id=1的offset是290。
3.1、敲黑板---ibd文件中定位某一行
3.1.1、伪记录行
- 关于innoDB的2个伪记录行可以参考姜大佬的书。这里分析一下上图中id=1的offset=290是怎么得来的？
- 0xc05E开始：01 00 02 00 bf 69 6e 66 69 6d 75 6d 00。即按照规则 0x0063+0xbf=0x0122(十进制的290)。

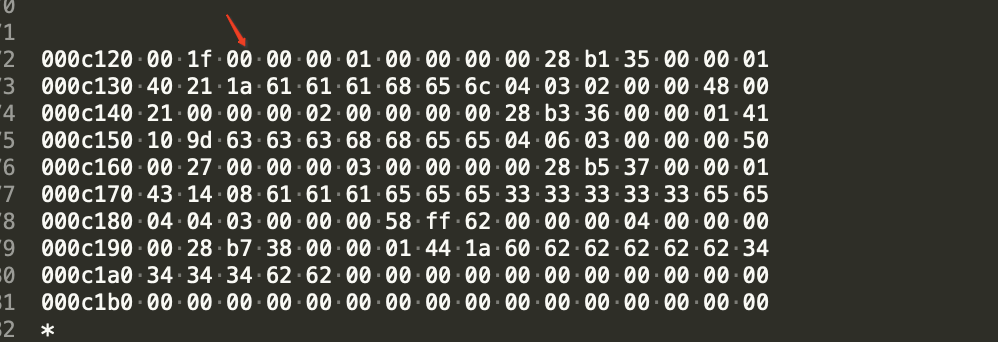

- 让我们跳到0xc000+0x122=0xc122处
3.1.2、狠敲黑板---手把手解读一行数据
-
系统字段
- 00 00 00 01 :主键id=1(unsigned int,有符号的话会是80 00 00 01)，int占用4字节。
- 00 00 00 00 28 b1:紧跟在主键之后的6字是TransactionID，换成十进制是10417。
- 35 00 00 01 40 21 1a：紧跟着的7字节Roll Pointer回滚指针。
-
此处说明如下四点：
- 1、很多文章提到每一行中会有三个隐藏列RowID、TransactionID、Roll Pointer，部分文章说是两列。我在刚开始学习的时候也很困惑。其实这些文章再多交代一点或许我就不会有这个疑惑。这里我可以说的很清楚：在明确指定主键的情况下，就不会生成RowID(或者说主键的值就是RowID的值)。如果没有指定则innoDB会负责生成一个6字节值做主键。
- 2、指定主键下TransactionID、Roll Pointer才可以称为系统字段(System field)。
- 3、关于事务ID可能比较容易理解，一个个事务有先后，事务id的先后分大小。innoDB的可见性以及MVCC中都会跟事务ID有联系。RC、RR隔离级别下的read view都会用到。
- 4、我一直最困惑的是回滚指针。指针嘛，一串数字，它指的地方存的是什么？我一直没有一个直观的理解。直到这两天细细追究这个问题。且看下图

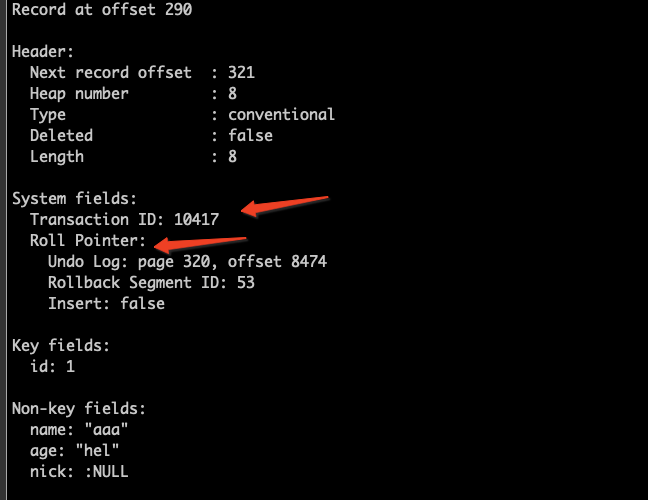

3.1.3、ROLL POINTER解读
- 事务id = 10417与我们分析的一致。
- Roll Pointer中我们看到了undo log、Rollback Segment，我看到这个立马直观了起来，也能理解了：回滚指针指向了undo log，undo log是一个个指针串起来的保留数据修改前的记录链条。
- 其实7字节的回滚段并不是一串冰冷的数字，它包含三大部分信息。
- 35：第一个字节指向的是回滚段(也终于明白了回滚段大小最多255，因为只有1个字节保存)。
- 00 00 01 40：4字节，指向的page no，0x140=320
- 40 21：2字节的偏移量 0x4021=8474(1页16k，2字节能保存到所有的偏移量)
- 至于insert false没有研究。
3.1.4、数据字段中变成字段及NULL标志位解读
- 系统字段完了，紧跟着的是数据字段。
-

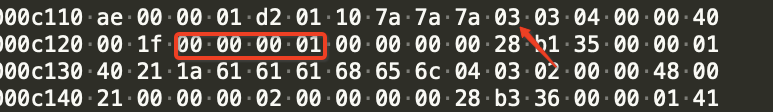

看一下主键之前的字段(图中红框标注出来的是主键)。下一行结尾到本行主键之前的值 03 03 04 00 00 40 00 1f怎么解读？
-
在贴出一张第一行的数据图。
-
按照姜大佬的方式，这部分是变长字段列表和NULL标志位相关。具体分析如下
- 1、name、age、nick均是varchar都是变长字段，其中该行nick是NULL。NULL不占用实际存储空间。03 03分别"hel","aaa"的长度。此时没毛病。
- 2、那04就是NULL标志位了，换成01就是100。即第3列是NULL，不科学啊，我这第3列是age明明是"hel"。看姜大佬的06NULL标志位是0110解释：第2列、第3列是NULL。我这解释的怎么都对不上列，为此建了好几张表，好几个列。总是差一列。
- 3、后来我才悟出这计算应该是除主键外的普通字段开始是第一列，即此处是name第一列，age第二列。。。姜大佬的建表t1、t2、t3、t4四个字段，他没有主键。所以系统会生成ROWID。他这个t1、t2、t3、t4就是真实的第1，2，3，4列，所以不会出现错一列的现象。
四、最后一提undo log
- 看id=1这行ROLL POINTER指向page=320，offset=8474，我们来看下这个page的offset处值是什么？
4、1一个undo log链的分析
-

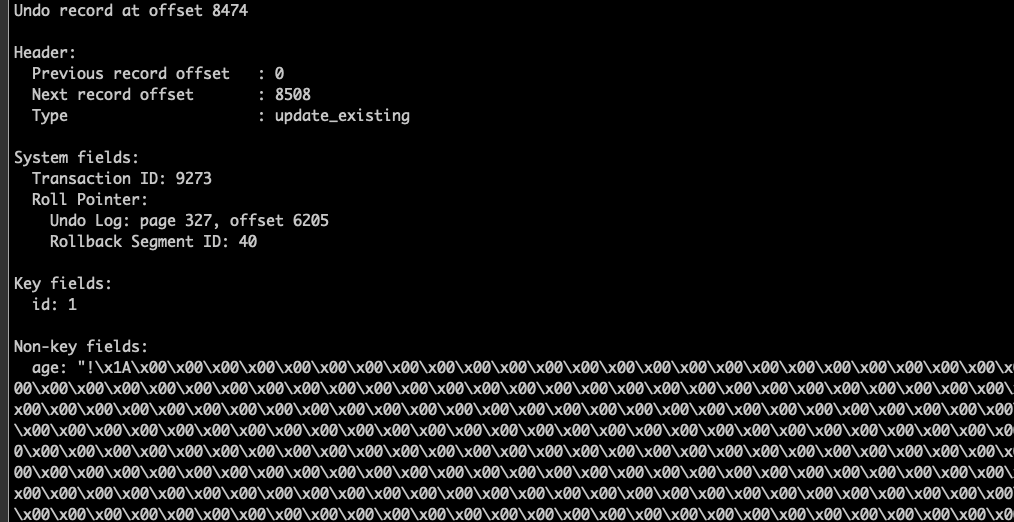

这是320页offset=8474的一张图，可以看出这是主键id=1的一行，非主键的值age什么的不太直观，这是我建表时候的NULL还是新增的列为NULL时候的数据也忘记。下面改一条数据看看，将id=2的name='ccc'，nick='hhee'的改成'22222'，'33333'看看。
-

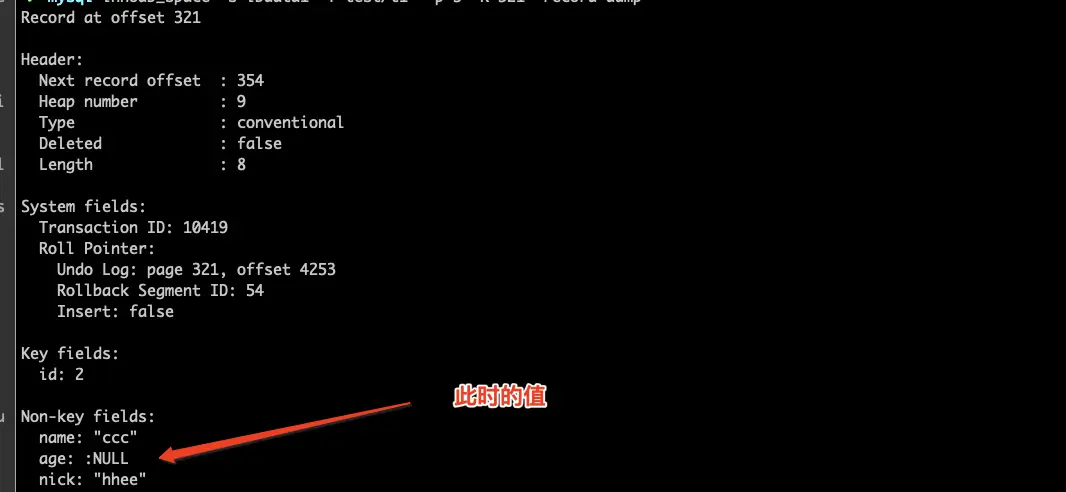

先记录原始id=2的数据
-

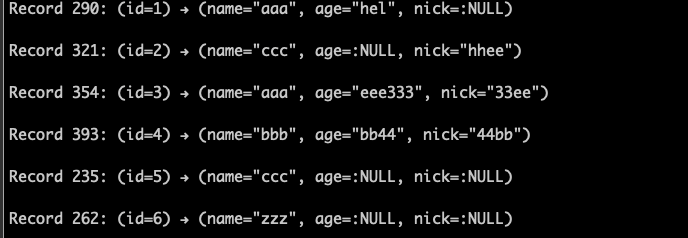

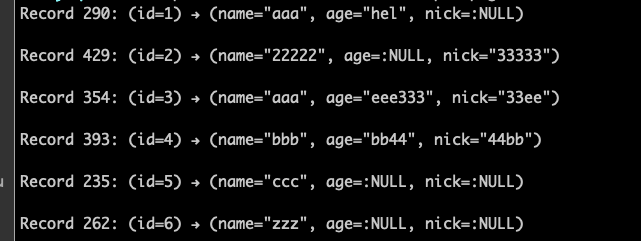

改完之后先来打印一下page=3的

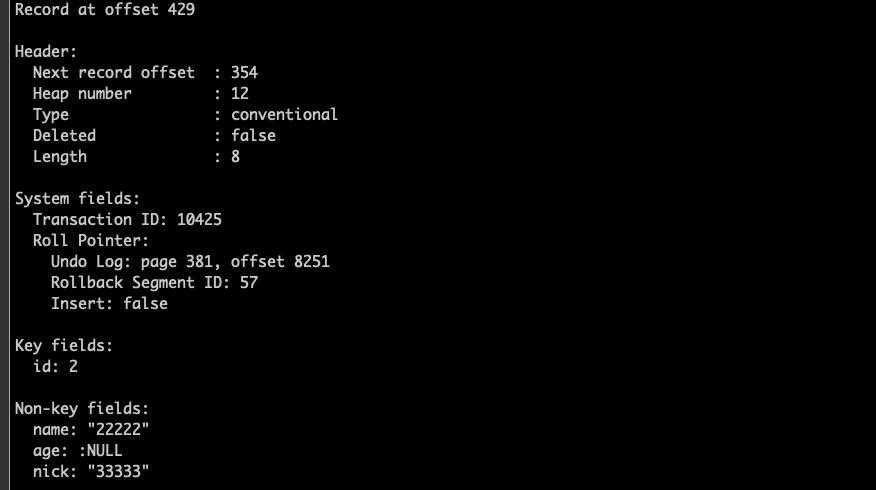

- 可以看到原来id=2的offset发生了变化，与传统的理解在offset的原位置改几个值不一样。其实也能理解，背后也体现了MVCC。因为某些事务可能还引用着这个offset的值。所以update其实也可以理解为一行新记录的生成(新undo log)
4.2 update之后

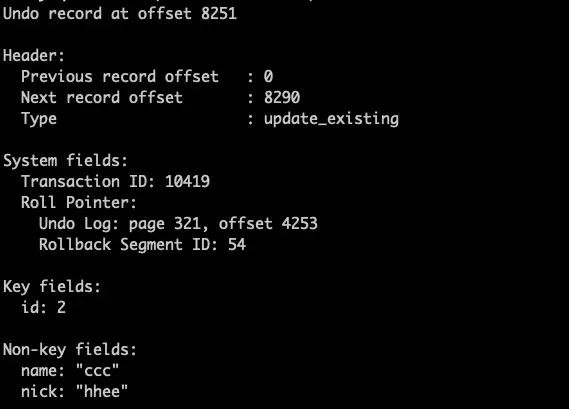

- 打印一下undo log即page=381 ，offset=8251
- 可以看到这个undo log记录着更新前的值。无论是回滚还是MVCC的读取都可以找到正确的值。
五、关于MVCC中的非锁定快照读
- 大家都听过，但是理解多少因人而异。在前天以前，我对MVCC的理解只停留在这么一句：快照读，不加锁，提高并发。但是怎么实现的？很多文章提到undo log，但是也止步于此。(淘宝的数据库月刊有不少分析的，挺复杂，看不下去)。
- 通过以上分析，大家应该有些直观。每一行数据中隐藏的系统字段就是实现MVCC的关键。其中ROLL POINTER明确的指向一个undo log(某个页+某个偏移量)。一个undo log又指向上一个undo log，依次串起来。不同的事务通过事务id来看到这一行他该看到的字段值，可能不是最新的。不需加锁，支持高并发。这也是快照读的由来，因为这行数据此时就是有多个版本的快照。
- MVCC博大精深，既没精力也没实力说清楚。以后搞懂了在说。
六、总结
- 1 通过对一行数据的解读来了解InnoDB是怎么组织一行数据的。
- 2 ROLL POINTER并不是一串简单的数字，背后是undo log的身影，也是实现MVCC的基础。
