BuildRun低代码开发教程八节 | 图表和仪表盘展示

BuildRun技术团队
964 阅读6分钟

课程说明

▍1.1 课程实现功能
本课程为物联网应用平台设计一个仪表盘首页，包括以下内容：
  1. 卡片展示设备总数；
  2. 卡片展示网关总数；
  3. 卡片展示产品总数；
  4. 卡片展示产品分组总数；
  5. 图表展示各运营商的产品统计数量；
  6. 图表展示各云端协议的统计数量。
▍1.2 课程知识点
本课程涉及到的主要知识点包括：
  • 非存储数据库对象的应用；
  • JavaAction中对非存储数据库对象赋值；
  • 图表定义开发 （柱状图和饼图，更多图表类型读者自行查看文档）；
  • 自定义渲染器实现个性化组件。
▍1.3 卡片显示实现思路
  1. 创建包括4个属性的非存储数据库业务对象；
  2. 编写JavaAction来汇总业务对象的相关数量；
  3. 在数据源定义中调用JavaAction生成的逻辑流，自动执行查询获得汇总数量；
  4. 编写组件渲染器，将逻辑流返回的汇总数量信息显示为卡片的样式。

课程内容

01 创建业务对象
进入应用设计器定义业务对象：
  • 名称：数量统计
  • 编码：QTY_STATS
  • 存储数据库：否
定义整数组件信息：
02 编写JavaAction获取统计数量
仪表盘中设备、网关、产品和产品组的数量需要实时统计出来，通过在逻辑流中的JavaAction统计得出各数量。
1. 定义JavaAction信息如下：
  • 名称：汇总设备网关产品设备组数量
  • 编码：AllProductsCount
  • 返回值类型：List
  • 业务对象：数量统计
  • 暴露为逻辑流：是
  • 逻辑流类型：DataSet
  • DataSet业务对象类型：数量统计
2. JavaAction汇总设备网关产品设备组数量的参数如下：
  • 参数名称：dataSetConfig
  • 类型：DataSetConfig
  • 业务对象：数量统计
保存之后可以看到生成了逻辑流汇总设备网关产品设备组数量。
代码库中打开io/buildrun/engine/briotsrv/action/AllProductsCount.java（可以使用在线的Web IDE，也可以克隆到本地使用其他IDE工具完成），修改executeAction()方法为：
// BEGIN USER CODE
ArrayList<QtyStats> qtyArrayList = new ArrayList<QtyStats>();
​
JavaActionHelper javaActionHelper = context.getCore().getRuntimeManager().getPersistenceManager().getJavaActionHelper();
​
Long groupQty = (long)javaActionHelper.selectCountByExample(context,new DeviceGroups());
​
Long productQty = (long)javaActionHelper.selectCountByExample(context,new Products());
​
Products deviceProduct = new Products();
deviceProduct.setProductType("DEVICE");
Long deviceQty = (long)javaActionHelper.selectCountByExample(context,deviceProduct);
​
Products gatewayProduct = new Products();
gatewayProduct.setProductType("GATEWAY");
Long gatewayQty = (long)javaActionHelper.selectCountByExample(context,gatewayProduct);
​
QtyStats currentQtyStats = new QtyStats();
currentQtyStats.setDeviceQty(deviceQty);
currentQtyStats.setGroupQty(groupQty);
currentQtyStats.setProductQty(productQty);
currentQtyStats.setGatewayQty(gatewayQty);
​
qtyArrayList.add(currentQtyStats);
​
return qtyArrayList;
// END USER CODE

03 编写渲染器
首页中仪表盘显示，我们希望将各数量的统计显示为卡片风格，通过编写一个渲染器来实现卡片式显示。选择应用设计器左侧的渲染器图标进入界面列表窗口：
1. 选择右上角的创建链接进入创建渲染器窗口，录入如下信息：
  • 名称：卡片风格显示统计数据组件
  • 编码：CARD_VIEW_COMPONENT
  • 类型：通用组件渲染器
2. 生成代码后，代码库中打开 react/render/CARD_VIEW_COMPONENT/index.js（可以使用在线的Web IDE，也可以克隆到本地使用其他IDE工具完成）修改 observer(props)方法为：
// BEGIN USER CODE AREAconst qtyStatsDataset = useDataSet('QTY_STATS');const { name: cardName, code } = designProps.toData();const iconMap = {    device_qty: 'memory',    gateway_qty: 'router',    product_qty: 'widgets',    group_qty: 'view_week',};​return(    <div className="el-card__body">        <div className="count-card el-row">            <div className="el-col">                <Icon className ="iconfont icon-devices-dashboard" type={iconMap[code] || 'important_devices'} />            </div>            <div className="count-desc el-col">                <li>{cardName}</li>                <li className="count-text">                    <span id="device-count-text2">{qtyStatsDataset.current?.get(code?.toUpperCase())??0}</span>                </li>            </div>        </div>    </div>);// END USER CODE AREA 请把你的逻辑代码写在这个注释之间
3. 新增react/render/CARD_VIEW_COMPONENT/index.less，添加如下的样式代码：
.el-card__body {    width: 100%;    height: 100%;    padding: 20px 28px;​    .el-row {        display: flex;        height: 100%;​        .el-col {            flex: 1;        }    }​    .count-card {        text-align: center;​        .iconfont {            display: inline-block;            float: left;            width: 60px;            height: 60px;            line-height: 60px;            font-size: 28px;            font-weight: 600;            color: #34c388;            background-color: #f6f7fb;            border-radius: 50%;        }​        .count-desc {            text-align: right;            color: #b6bac5;            font-size: 16px;​            li {                line-height: 30px;                list-style-type: none;            }​            .count-text {                font-size: 24px;                color: #646775;            }        }    }}
04 创建页面
▍4.1 定义页面
进入应用设计器定义页面：
  • 名称：首页
  • 编码：homePage
  • 标题：物联网平台首页
▍4.2 定义数据源

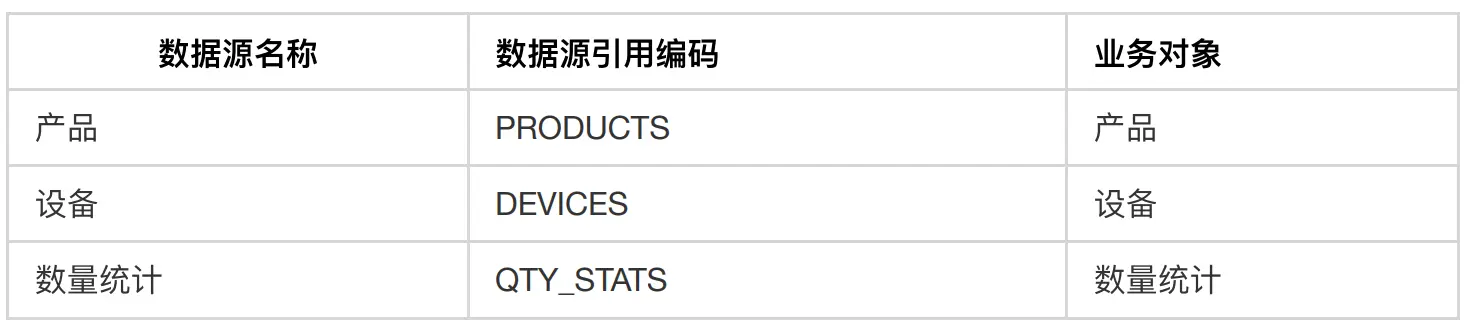

定义如下数据源：
设置数据源数量统计的处理逻辑：
  • 自动查询：是
  • 逻辑流：汇总设备网关产品设备组数量
▍4.3 定义卡片表格

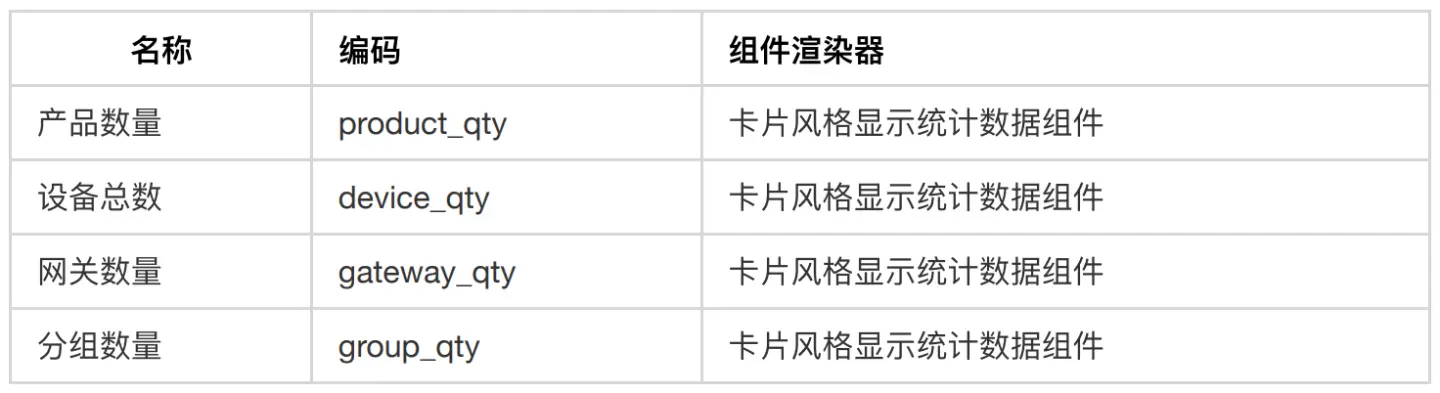

在section下添加2行，设置行的“列间隔=20”，盒模型的上margin=20。 第一行中添加4列，列的属性设置栏格数=6 , 高度=100, 边框样式=阴影，拖动4个自定义组件分别到第一行的4列中：

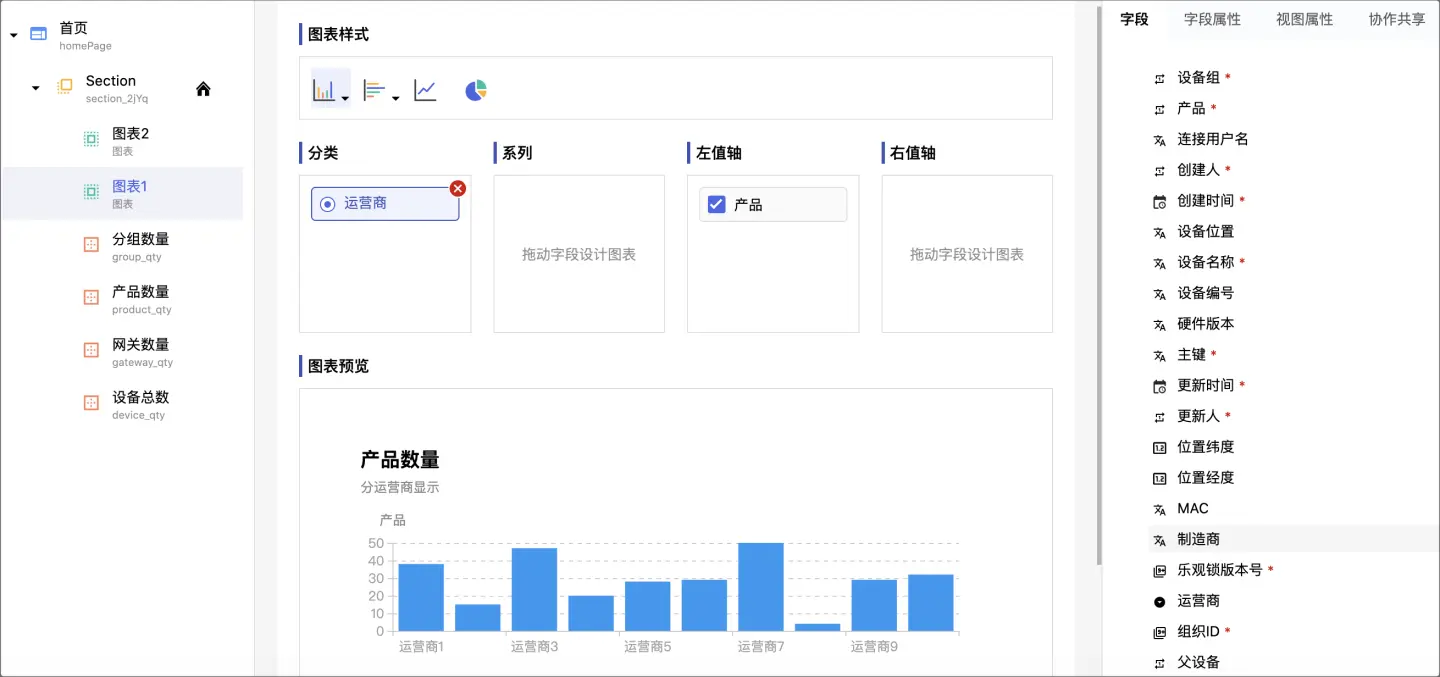

▍4.4 定义图表
在section下的第二行中添加两列。
1. 拖动图表组件到第一列中，选择数据源设备
  • 组件名称：图表1
  • 标题：产品数量
  • 副标题：分运营商显示
  • 图标样式：柱状图
  • 分类：运营商
  • 左值轴：产品
2. 拖动图表组件到第二列中，选择数据源产品组件
  • 名称：图表2
  • 标题：云端协议
  • 副标题：分类统计
  • 图标样式：饼图
  • 分类：云端协议
  • 指标：设备数量

05 发布和运行应用

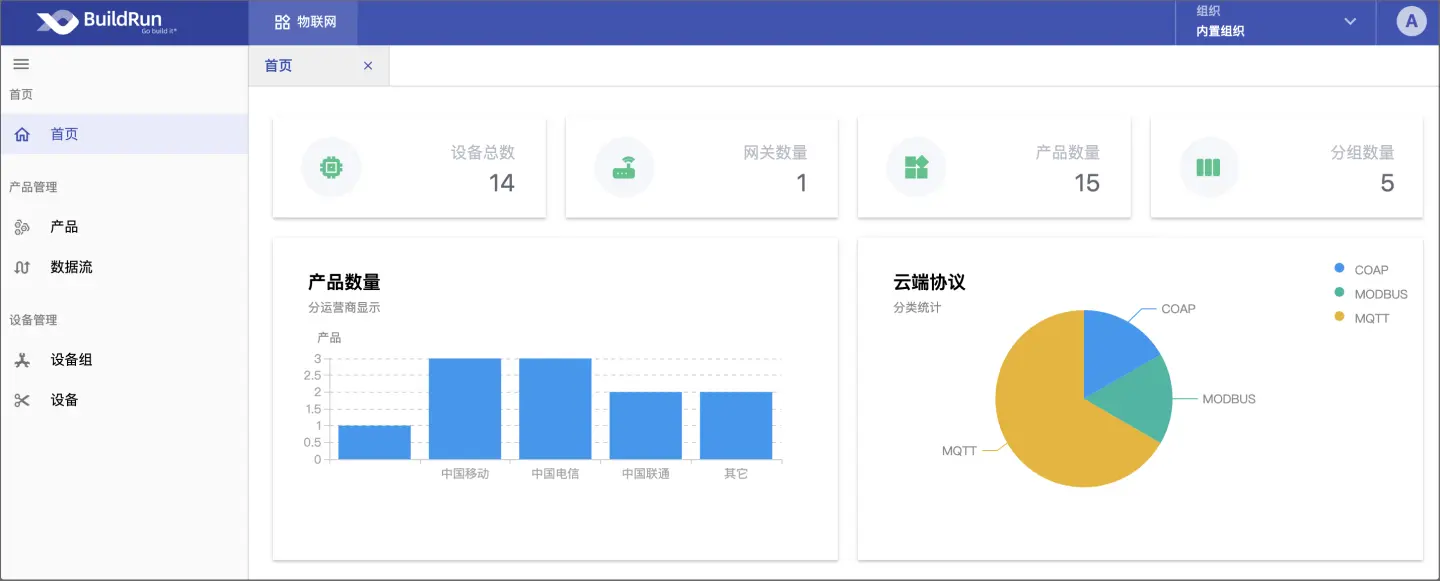

发布应用后显示如下效果：
--To be continued--
这一节介绍了非存储数据库对象的应用和图表定义开发，下一节将介绍格式化报表的定义开发。本系列开发教程持续更新，欢迎关注。
