关于源码解析的文章，我感觉阅读学习的效率并不高。没有脑图来的实在，自顶向下自行学习，能大大增加学习效率。【图解Springboot】系列文章只放干货，不说废话。图片仅供收藏，转载请标明出处，谢谢各位小伙伴！

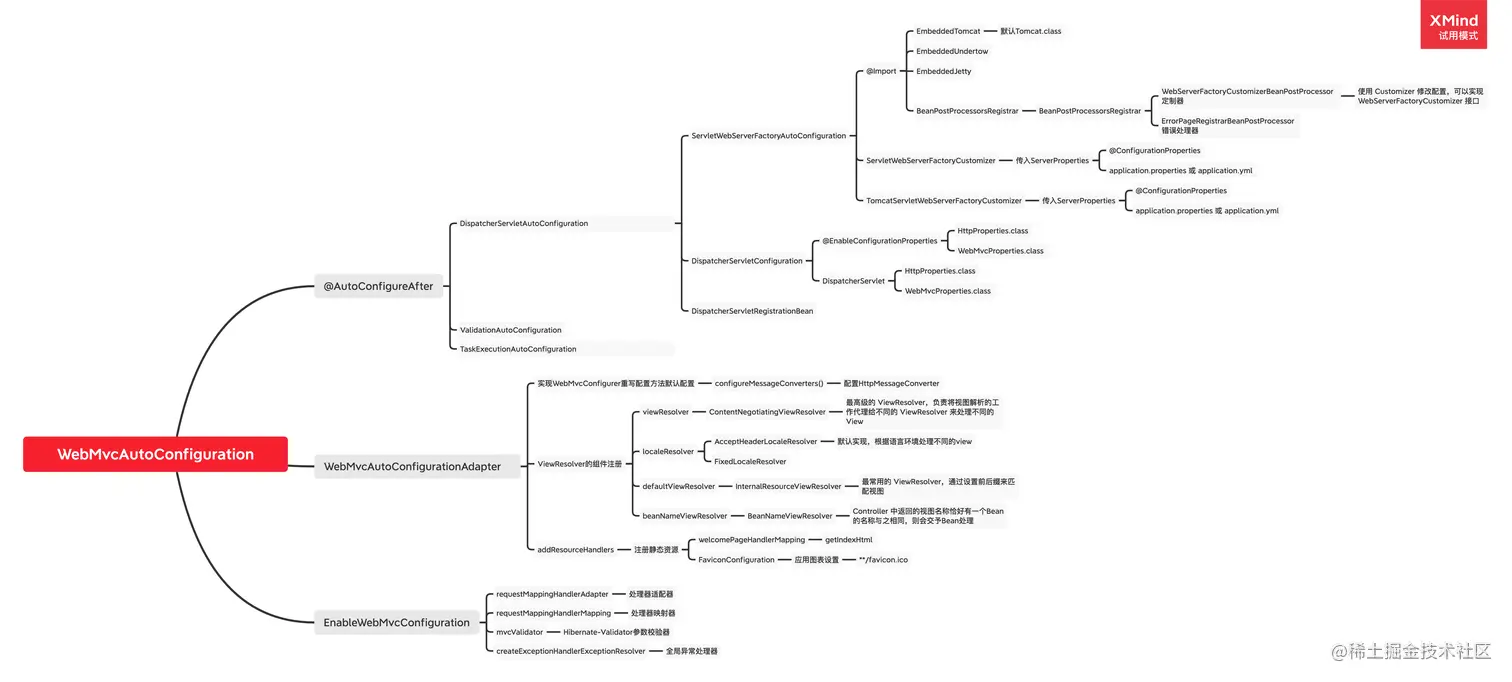

思维导图
总结

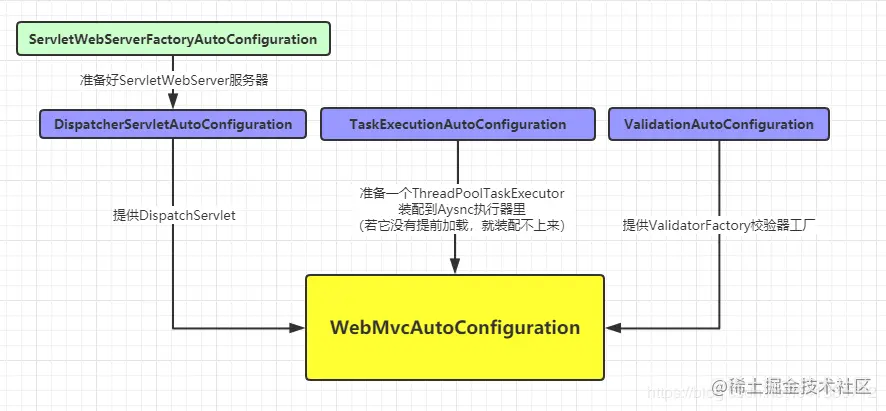

WebMvcAutoConfiguration是Springboot的自动装载WebMvc的入口，这一点可以通过spring.factories配置文件得知。WebMvcAutoConfiguration在加载前，@AutoConfigureAfter会先加载DispatcherServletAutoConfiguration,而DispatcherServletAutoConfiguration加载前又会加载ServletWebServerFactoryAutoConfiguration
WebMvcAutoConfiguration会加载EnableWebMvcConfiguration和WebMvcAutoConfigurationAdapter两个内部类创建并配置包括消息转换器、视图解析器、处理器映射器、处理器适配器、静态资源映射配置等。- SpringBoot会根据当前classpath下的类来决定装配哪些组件，启动哪种类型的Web容器`
- 配置 SpringBoot 应用除了可以使用 properties、yml文件之外，还可以使用
Customizer来自定义编程式配置。

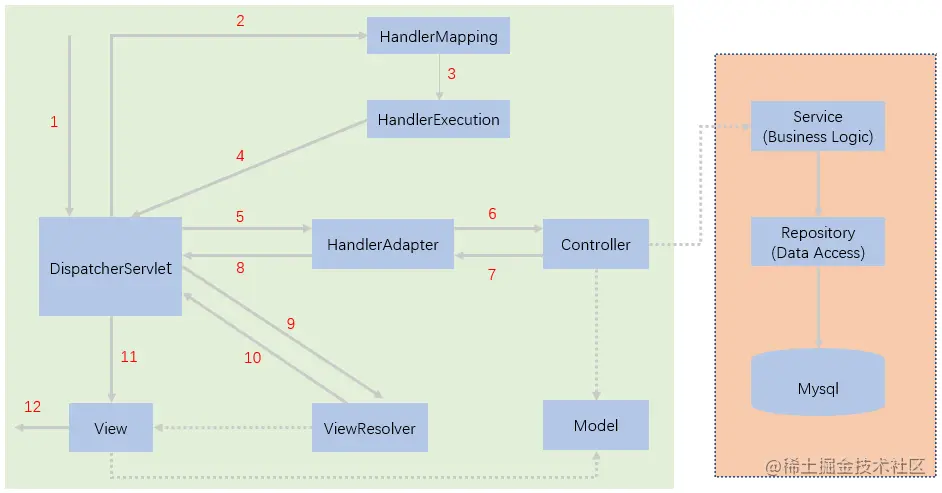

[附] SpringMvc执行流程
1.
DispatcherServlet表示前置控制器，是整个SpringMVC的控制中心。用户发出请求，DispatcherServlet接收请求并拦截请求。
2.HandlerMapping为处理器映射。DispatcherServlet调用HandlerMapping,HandlerMapping根据请求url查找Handler
3.HandlerExecution表示具体的Handler,其主要作用是根据url查找控制器，如上url被查找控制器为：input-product
4.HandlerExecution将解析后的信息传递给DispatcherServlet,如解析控制器映射等
5.HandlerAdapter表示处理器适配器，其按照特定的规则去执行Handler
6.Handler让具体的Controller执行
7.Controller将具体的执行信息返回给HandlerAdapter,如ModelAndView
8.HandlerAdapter将视图逻辑名或模型传递给DispatcherServlet
9.DispatcherServlet调用视图解析器(ViewResolver)来解析HandlerAdapter传递的逻辑视图名
10.视图解析器将解析的逻辑视图名传给DispatcherServlet
11.DispatcherServlet根据视图解析器解析的视图结果，调用具体的视图
12.最终视图呈现给用户。
当然日常开发中，我们并不一定会用到ViewResolver,大多数情况是返回JSON数据。@RestController中的@ResponseBody会帮我们处理这个问题。
/**
* Annotation that indicates a method return value should be bound to the web
* response body. Supported for annotated handler methods.
*
* <p>As of version 4.0 this annotation can also be added on the type level in
* which case it is inherited and does not need to be added on the method level.
*
* @author Arjen Poutsma
* @since 3.0
* @see RequestBody
* @see RestController
*/
