iOS渲染流程解析

1.计算机渲染原理

CPU与GPU的芯片架构

对于现代计算机系统，简单来说可以大概视作三层架构：硬件、操作系统与进程。对于移动端来说，进程就是 app，而 CPU 与 GPU 是硬件层面的重要组成部分。CPU 与 GPU 提供了计算能力，通过操作系统被 App 调用。

• CPU：主要用来进行运算、控制核心。

• GPU：主要是进行绘制图形运算的专用微处理器，是连接计算机和显示终端的纽带。

CPU和GPU他们一开始设计的目的就不同，他们针对不同的应用场景。CPU 是运算核心与控制核心，需要有很强的运算通用性，兼容各种数据类型，同时也需要能处理大量不同的跳转、中断等指令，因此 CPU 的内部结构更为复杂。而 GPU 则面对的是类型统一、更加单纯的运算，也不需要处理复杂的指令，但也肩负着更大的运算任务。

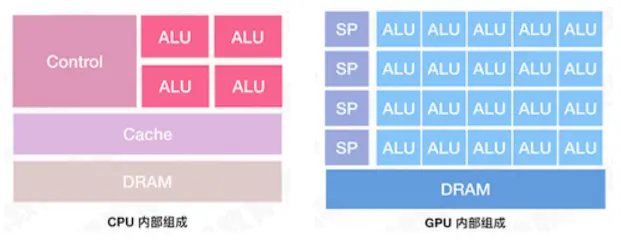

从上图可以看出，CPU 拥有更多的缓存空间 Cache 以及复杂的控制单元，计算能力并不是 CPU 的主要诉求。CPU 是设计目标是低时延，更多的高速缓存也意味着可以更快地访问数据；同时复杂的控制单元也能更快速地处理逻辑分支，更适合串行计算。

而 GPU 拥有更多的计算单元 Arithmetic Logic Unit，具有更强的计算能力，同时也具有更多的控制单元。GPU 基于大吞吐量而设计，每一部分缓存都连接着一个流处理器（stream processor），更加适合大规模的并行计算。

2.图像渲染流程

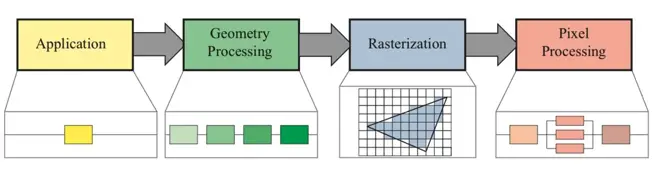

图像渲染流程粗粒度地大概分为下面这些步骤

上述图像渲染流水线中，除了第一部分 Application 阶段，后续主要都由 GPU 负责，GPU 的渲染流程图如下：

上图就是一个三角形被渲染的过程中，GPU 所负责的渲染流水线。可以看到简单的三角形绘制就需要大量的计算，如果再有更多更复杂的顶点、颜色、纹理信息（包括 3D 纹理），那么计算量是难以想象的。这也是为什么 GPU 更适合于渲染流程。

下面是各个阶段具体的任务：

• Application应用处理阶段：得到图元（可以理解为数组中的一堆，x、y、z坐标数据）。这个阶段具体指的就是图像在应用中被处理的阶段，此时还处于 CPU 负责的时期。在这个阶段应用可能会对图像进行一系列的操作或者改变，最终将新的图像信息传给下一阶段。这部分信息被叫做图元（primitives），通常是三角形、线段、顶点等。

• Geometry 几何处理阶段：处理图元。进入这个阶段之后，以及之后的阶段，就都主要由 GPU 负责了。此时 GPU 可以拿到上一个阶段传递下来的图元信息，GPU 会对这部分图元进行处理，之后输出新的图元。这一系列阶段包括：

  1.顶点着色器（Vertex Shader）：这个阶段中会将图元中的顶点信息进行视角转换、添加光照信息、增加纹理等操作。

  2.形状装配（Shape Assembly）：图元中的三角形、线段、点分别对应三个 Vertex、两个 Vertex、一个 Vertex。这个阶段会将 Vertex 连接成相对应的形状。

  3.几何着色器（Geometry Shader）：额外添加额外的Vertex，将原始图元转换成新图元，以构建一个不一样的模型。简单来说就是基于通过三角形、线段和点构建更复杂的几何图形。

• 光栅化阶段：图元转换为像素。光栅化的主要目的是将几何渲染之后的图元信息，转换为一系列的像素，以便后续显示在屏幕上。这个阶段中会根据图元信息，计算出每个图元所覆盖的像素信息等，从而将像素划分成不同的部分。

一种简单的划分就是根据中心点，如果像素的中心点在图元内部，那么这个像素就属于这个图元。如上图所示，深蓝色的线就是图元信息所构建出的三角形；而通过是否覆盖中心点，可以遍历出所有属于该图元的所有像素，即浅蓝色部分。

• Pixel 像素处理阶段：处理像素，得到位图。经过上述光栅化阶段，我们得到了图元所对应的像素，此时，我们需要给这些像素填充颜色和效果。所以最后这个阶段就是给像素填充正确的内容，最终显示在屏幕上。这些经过处理、蕴含大量信息的像素点集合，被称作位图（bitmap）。也就是说，Pixel阶段最终输出的结果就是位图，过程具体包含：这些点可以进行不同的排列和染色以构成图样。当放大位图时，可以看见赖以构成整个图像的无数单个方块。只要有足够多的不同色彩的像素，就可以制作出色彩丰富的图象，逼真地表现自然界的景象。缩放和旋转容易失真，同时文件容量较大。
• 片段着色器（Fragment Shader）：也叫做 Pixel Shader，这个阶段的目的是给每一个像素 Pixel 赋予正确的颜色。颜色的来源就是之前得到的顶点、纹理、光照等信息。由于需要处理纹理、光照等复杂信息，所以这通常是整个系统的性能瓶颈。
• 测试与混合（Tests and Blending）：也叫做 Merging 阶段，这个阶段主要处理片段的前后位置以及透明度。这个阶段会检测各个着色片段的深度值 z 坐标，从而判断片段的前后位置，以及是否应该被舍弃。同时也会计算相应的透明度 alpha 值，从而进行片段的混合，得到最终的颜色。

3.屏幕成像与卡顿

图像显示流程

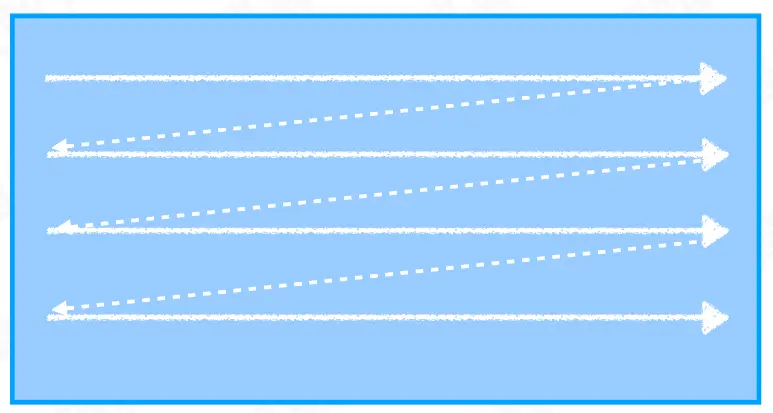

首先从过去的 CRT 显示器原理说起。CRT 的电子枪按照上面方式，从上到下一行行扫描，扫描完成后显示器就呈现一帧画面，随后电子枪回到初始位置继续下一次扫描。为了把显示器的显示过程和系统的视频控制器进行同步，显示器（或者其他硬件）会用硬件时钟产生一系列的定时信号。当电子枪换到新的一行，准备进行扫描时，显示器会发出一个水平同步信号（horizonal synchronization），简称 HSync；而当一帧画面绘制完成后，电子枪回复到原位，准备画下一帧前，显示器会发出一个垂直同步信号（vertical synchronization），简称 VSync。显示器通常以固定频率进行刷新，这个刷新率就是 VSync 信号产生的频率。

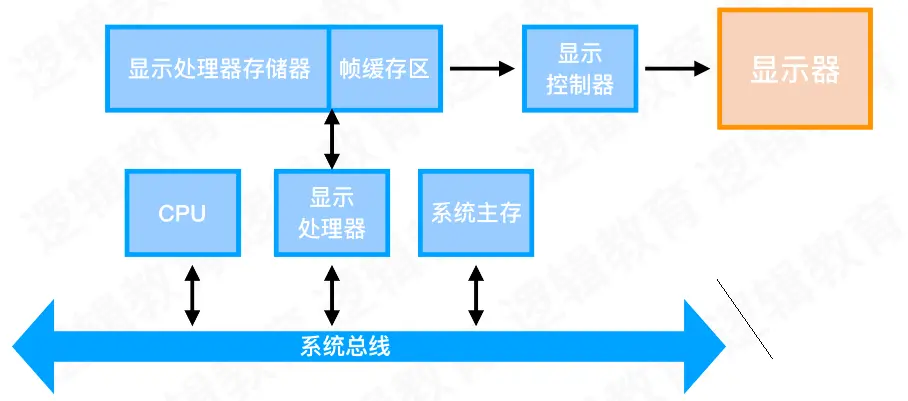

通常来说，计算机系统中 CPU、GPU、显示器是以上面这种方式协同工作的。CPU 计算好显示内容提交到 GPU，GPU 渲染完成后将渲染结果放入帧缓冲区，随后视频控制器会按照 VSync 信号逐行读取帧缓冲区的数据，经过可能的数模转换传递给显示器显示。

在最简单的情况下，帧缓冲区只有一个，这时帧缓冲区的读取和刷新都都会有比较大的效率问题。为了解决效率问题，显示系统通常会引入两个缓冲区，即双缓冲机制。在这种情况下，GPU 会预先渲染好一帧放入一个缓冲区内，让视频控制器读取，当下一帧渲染好后，GPU 会直接把视频控制器的指针指向第二个缓冲器。如此一来效率会有很大的提升。

双缓冲虽然能解决效率问题，但会引入一个新的问题。造成画面撕裂现象，如下图：

撕裂的原因是因为当视频控制器还未读取完成时，即屏幕内容刚显示一半时，GPU 将新的一帧内容提交到帧缓冲区并把两个缓冲区进行交换后，视频控制器就会把新的一帧数据的下半段显示到屏幕上，如下图：

为了解决这个问题，GPU 通常有一个机制叫做垂直同步（简写也是 V-Sync），当开启垂直同步后，GPU 会等待显示器的 VSync 信号发出后，才进行新的一帧渲染和缓冲区更新。这样能解决画面撕裂现象，也增加了画面流畅度，但需要消费更多的计算资源，也会带来部分延迟。

目前主流的移动设备iOS 设备会始终使用双缓存，并开启垂直同步。而安卓设备直到 4.1 版本，Google 才开始引入这种机制，目前安卓系统是三缓存+垂直同步。

卡顿

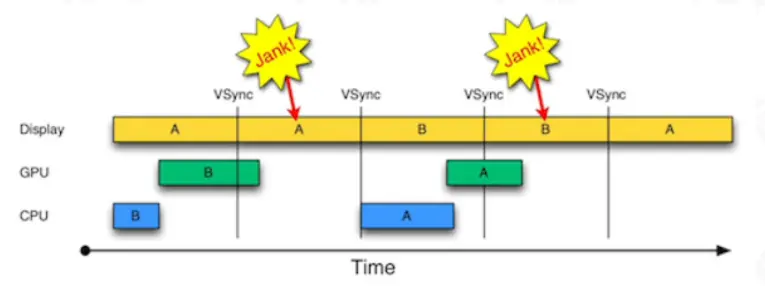

如上图所示，由于增加了新的帧缓冲器，可以一定程度上地利用掉帧的空档期，合理利用 CPU 和 GPU 性能，从而减少掉帧的次数。但不能完全解决掉帧的问题。手机卡顿的直接原因就是掉帧。所以屏幕刷新频率必须要足够高才能流畅。对于 iPhone 手机来说，屏幕最大的刷新频率是 60 FPS，一般只要保证 50 FPS 就已经是较好的体验了。但是如果掉帧过多，导致刷新频率过低，就会造成不流畅的使用体验。所以造成卡顿主要原因就是 CPU 和 GPU 渲染流水线耗时过长，导致掉帧。解决CPU和GPU资源消耗过长的原因可以参考iOS 保持界面流畅的技巧这篇文章
