Redis5——数据结构
Redis是一款高性能的开源key-value型数据库，想要深入了解Redis，就得对底层的数据结构有了解，本文简要介绍了Redis5中用到的8种数据结构，包括简单动态字符串(SDS)、字典(Hash)、双向链表、压缩列表(ziplist)、快速链表(quicklist)、整数集合、跳跃表(skiplist)、Stream。
简单动态字符串(SDS)
介绍
Redis没有直接使用C语言传统的字符串表示（以空字符结尾的字符数组），而是自己构建了一种名为简单动态字符串（simple dynamic string，SDS）的抽象类型，并将SDS用作Redis的默认字符串表示。SDS是Redis的基本数据结构之一，用于存储字符串和整型数据。SDS兼容C语言标准字符串处理函数，且在此基础上保证了二进制安全。
数据结构
/* 这里记录5种SDS字符串的结构 */
struct __attribute__ ((__packed__)) sdshdr5 {
unsigned char flags; /* 低3位存储类型，高5位存储长度 */
char buf[]; /* 字符数组 */
};
struct __attribute__ ((__packed__)) sdshdr8 {
uint8_t len; /* 已使用长度，占用1字节 */
uint8_t alloc; /* 总长度，占用1字节 */
unsigned char flags; /* 低3位存储类型，高5位预留 */
char buf[]; /* 字符数组 */
};
struct __attribute__ ((__packed__)) sdshdr16 {
uint16_t len; /* 已使用长度，占用2字节 */
uint16_t alloc; /* 总长度，占用2字节 */
unsigned char flags; /* 低3位存储类型，高5位预留 */
char buf[]; /* 字符数组 */
};
struct __attribute__ ((__packed__)) sdshdr32 {
uint32_t len; /* 已使用长度，占用4字节 */
uint32_t alloc; /* 总长度，占用4字节 */
unsigned char flags; /* 低3位存储类型，高5位预留 */
char buf[]; /* 字符数组 */
};
struct __attribute__ ((__packed__)) sdshdr64 {
uint64_t len; /* 已使用长度，占用8字节 */
uint64_t alloc; /* 总长度，占用8字节 */
unsigned char flags; /* 低3位存储类型，高5位预留 */
char buf[]; /* 字符数组 */
};
/* sds类型定义 */
#define SDS_TYPE_5 0
#define SDS_TYPE_8 1
#define SDS_TYPE_16 2
#define SDS_TYPE_32 3
#define SDS_TYPE_64 4
字典(Hash)
介绍
字典又称散列表，是用来存储键值（key-value）对的一种数据结构。在很多高级语言中都有实现，如Java中的HashMap。但是C语言没有这种数据结构，Redis是K-V型数据库，整个数据库是用字典来存储的，对Redis数据库进行任何增、删、改、查操作，实际就是对字典中的数据进行增、删、改、查操作。
Redis中的字典与Java中HashMap有很多相似之处，如大小都是2的幂次，方便计算索引值和扩容；Hash碰撞后都是将碰撞的数据采用头插法的方式形成链表（Java8在链表过长时会转成红黑树）。
数据结构
/* hash表 */
typedef struct dictht {
dictEntry **table; /* 节点数组，存储键值对 */
unsigned long size; /* table数组的大小 */
unsigned long sizemask; /* 大小掩码，值为size-1 */
unsigned long used; /* 已有元素数量 */
} dictht;
/* hash表节点 */
typedef struct dictEntry {
void *key; /* 键 */
union { /* 值，根据类型选择对应的格式 */
void *val;
uint64_t u64;
int64_t s64;
double d;
} v;
struct dictEntry *next; /* hash碰撞时，指向下个节点，形成单链表 */
} dictEntry;
/* 字典表 */
typedef struct dict {
dictType *type; /* 字典函数类型 */
void *privdata; /* 私有数据 */
dictht ht[2]; /* hash表，一般用ht[0]，在扩容时才会用到ht[1] */
long rehashidx; /* 扩容标识，-1表示不在扩容，不为-1时表示扩容到具体的索引值 */
unsigned long iterators; /* 当前运行的迭代器数 */
} dict;
/* 字典函数类型 */
typedef struct dictType {
uint64_t (*hashFunction)(const void *key); /* hash函数 */
void *(*keyDup)(void *privdata, const void *key); /* 键复制函数 */
void *(*valDup)(void *privdata, const void *obj); /* 值复制函数 */
int (*keyCompare)(void *privdata, const void *key1, const void *key2); /* 键对比函数 */
void (*keyDestructor)(void *privdata, void *key); /* 键销毁函数 */
void (*valDestructor)(void *privdata, void *obj); /* 值销毁函数 */
} dictType;
结构示意图
双向链表
介绍
双向链表也叫双链表，是链表的一种，它的每个数据结点中都有两个指针，分别指向直接后继和直接前驱。所以，从双向链表中的任意一个结点开始，都可以很方便地访问它的前驱结点和后继结点。因为Redis使用的C语言并没有内置这种数据结构，所以Redis构建了自己的链表实现。
链表在Redis中的应用非常广泛，比如列表键的底层实现之一就是链表。当一个列表键包含了数量比较多的元素，又或者列表中包含的元素都是比较长的字符串时，Redis就会使用链表作为列表键的底层实现。
数据结构
/* 链表节点 */
typedef struct listNode {
struct listNode *prev; /* 前置节点 */
struct listNode *next; /* 后置节点 */
void *value; /* 节点的值 */
} listNode;
/* 链表 */
typedef struct list {
listNode *head; /* 表头节点 */
listNode *tail; /* 表尾节点 */
void *(*dup)(void *ptr); /* 节点值复制函数 */
void (*free)(void *ptr); /* 节点值释放函数 */
int (*match)(void *ptr, void *key); /* 节点值对比函数 */
unsigned long len; /* 节点数量 */
} list;

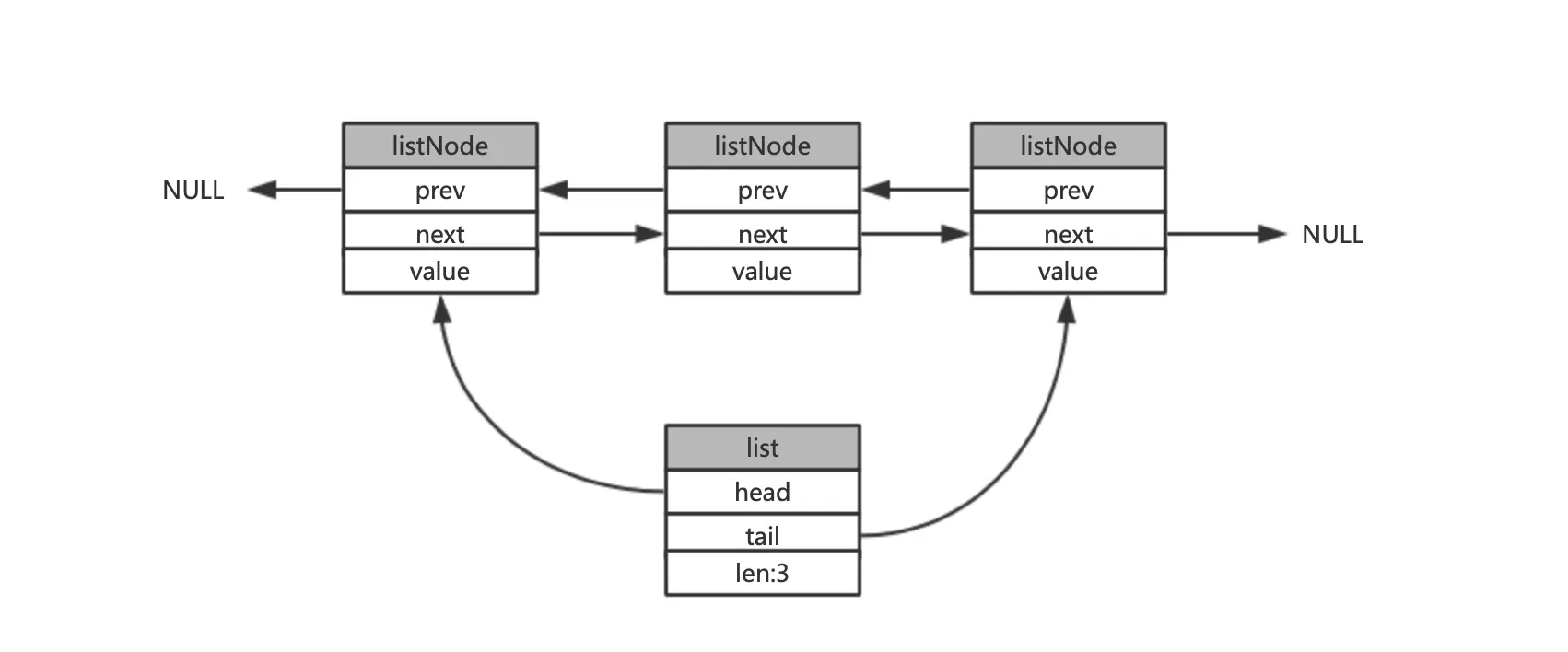

结构示意图
压缩列表(ziplist)
介绍
压缩列表ziplist本质上就是一个字节数组，是Redis为了节约内存而设计的一种线性数据结构，可以包含多个元素，每个元素可以是一个字节数组或一个整数。Redis的有序集合、散列和列表都直接或者间接使用了压缩列表。当有序集合或散列表的元素个数比较少，且元素都是短字符串时，Redis便使用压缩列表作为其底层数据存储结构。列表使用快速链表（quicklist）数据结构存储，而快速链表就是双向链表与压缩列表的组合。
数据结构
/*
* ZIPLIST OVERALL LAYOUT
* ======================
*
* The general layout of the ziplist is as follows:
*
* <zlbytes> <zltail> <zllen> <entry> <entry> ... <entry> <zlend>
*
* NOTE: all fields are stored in little endian, if not specified otherwise.
*
* <uint32_t zlbytes> is an unsigned integer to hold the number of bytes that
* the ziplist occupies, including the four bytes of the zlbytes field itself.
* This value needs to be stored to be able to resize the entire structure
* without the need to traverse it first.
*
* <uint32_t zltail> is the offset to the last entry in the list. This allows
* a pop operation on the far side of the list without the need for full
* traversal.
*
* <uint16_t zllen> is the number of entries. When there are more than
* 2^16-2 entries, this value is set to 2^16-1 and we need to traverse the
* entire list to know how many items it holds.
*
* <uint8_t zlend> is a special entry representing the end of the ziplist.
* Is encoded as a single byte equal to 255. No other normal entry starts
* with a byte set to the value of 255.
*/
大概意思是：

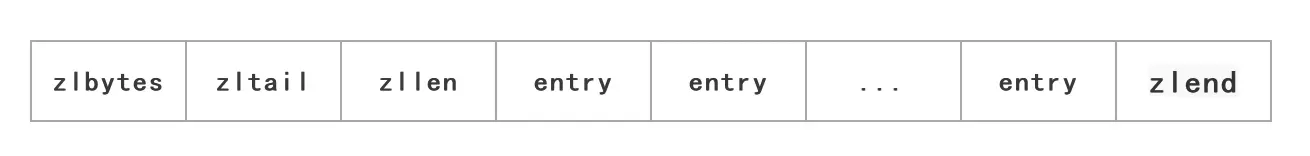

ZIPLIST 总体布局是
1）zlbytes：占4个字节，是一个无符号整数，用于保存ziplist占用的字节数。有个这个值，可以不需要遍历压缩列表就其大小
2）zltail：占4个字节，是列表中最后一个entry的偏移量。这允许不需要完全遍历压缩列表就在结尾处进行pop操作。
3）zllen：占2个字节，是压缩列表的元素个数。当entry超过2^16-2时，这个值设置为2^16-1，我们需要遍历列表才知道具体entry个数。
4）entry：压缩列表存储的元素，可以是字节数组或者整数，长度不限。
5）zlend：表示压缩列表的结尾，占1个字节，恒为255，即0xFF。
快速链表(quicklist)
介绍
快速链表由双向链表和ziplist结合而成，双向链表充当链表作用，ziplist充当连续占用空间数组的作用。快速链表本身就是一个双向链表，每个节点都是ziplist。为什么要这样设计呢？
- 双向链表在插入节点上复杂度很低，但它的内存开销很大，每个节点的地址不连续，容易产生内存碎片。
- ziplist是存储在一段连续的内存上，存储效率高，但是它不利于修改操作，插入和删除数都很麻烦，复杂度高，而且其需要频繁的申请释放内存，特别是ziplist中数据较多的情况下，搬移内存数据太费时！
Redis综合了双向链表和ziplist的优点，设计了quicklist这个数据结构，使它作为列表键的底层实现。quicklist可以看成是用双向链表将若干小型的ziplist连接到一起组成的一种数据结构。当ziplist节点个数过多，quicklist退化为双向链表，一个极端的情况就是每个ziplist节点只包含一个entry，即只有一个元素。当ziplist元素个数过少时，quicklist可退化为ziplist，一种极端的情况就是quicklist中只有一个ziplist节点。
数据结构
/* 双向链表 */
typedef struct quicklist {
quicklistNode *head; /* 头节点 */
quicklistNode *tail; /* 尾节点 */
unsigned long count; /* 元素个数 */
unsigned long len; /* 节点个数 */
int fill : 16; /* ziplist长度，正数为元素个数限制，负数为大小限制 */
unsigned int compress : 16; /* 首尾不压缩的节点个数 */
} quicklist;
/* 节点 */
typedef struct quicklistNode {
struct quicklistNode *prev; /* 前置节点 */
struct quicklistNode *next; /* 后置节点 */
unsigned char *zl; /* ziplist */
unsigned int sz; /* ziplist的大小 */
unsigned int count : 16; /* ziplist元素的个数 */
unsigned int encoding : 2; /* 编码方式：1:原生RAW 2: LZF压缩 */
unsigned int container : 2; /* 容器类型 1: NONE 2: ZIPLIST */
unsigned int recompress : 1; /* 代表这个节点之前是否是压缩节点，若是，则在使用压缩节点前先进行解压缩，使用后需要重新压缩，为1，代表是压缩节点 */
unsigned int attempted_compress : 1; /* 节点太小，不压缩 */
unsigned int extra : 10; /* 预留 */
} quicklistNode;
/* 压缩节点 */
typedef struct quicklistLZF {
unsigned int sz; /* 节点大小 */
char compressed[];
} quicklistLZF;
/* 元素 ziplist中单个元素 */
typedef struct quicklistEntry {
const quicklist *quicklist; /* 当前元素所在的链表 */
quicklistNode *node; /* 当前元素所在的节点 */
unsigned char *zi; /* 当前元素所在的ziplist */
unsigned char *value; /* 字符串值 */
long long longval; /* 整型值 */
unsigned int sz; /* 值大小 */
int offset; /* 该元素在ziplist中的偏移量*/
} quicklistEntry;

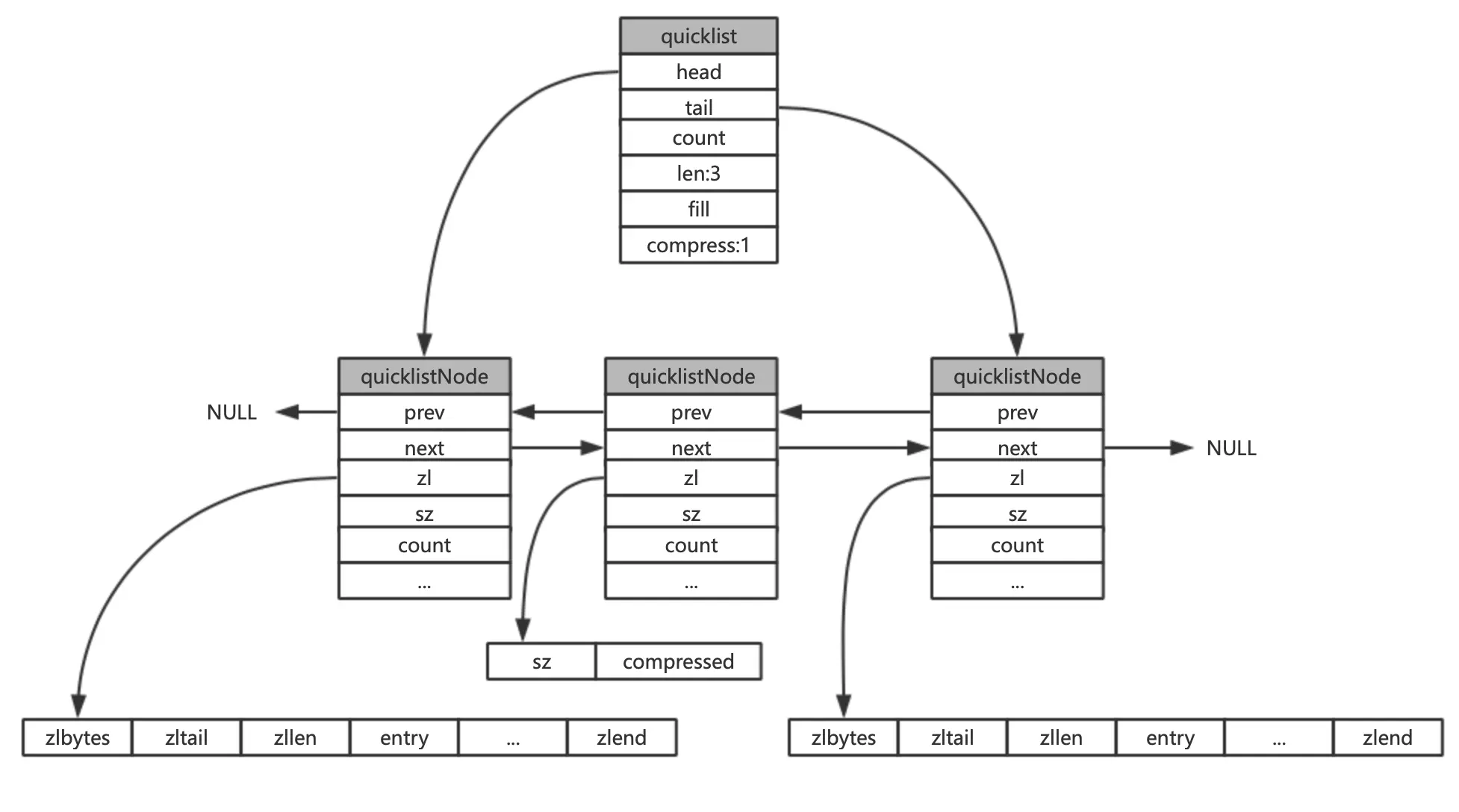

结构示意图
整数集合
介绍
整数集合（intset）是集合键的底层实现之一，当一个集合只包含整数值元素，并且这个集合的元素数量不多时，Redis就会使用整数集合作为集合键的底层实现。
数据结构
typedef struct intset {
uint32_t encoding; /* 编码类型 */
uint32_t length; /* 元素个数 */
int8_t contents[]; /* 元素数组 */
} intset;
跳跃表(skiplist)
介绍
跳跃表(skiplist)是一种有序数据结构，它通过在每个节点中维持多个指向其他节点的指针，从而达到快速访问节点的目的。跳跃表支持平均O(logN)、最坏O(N)复杂度的节点查找，还可以通过顺序性操作来批量处理节点。在大部分情况下，跳跃表的效率可以和平衡树相媲美，并且因为跳跃表的实现比平衡树要来得更为简单，所以有不少程序都使用跳跃表来代替平衡树。
Redis使用跳跃表作为有序集合键的底层实现之一，如果一个有序集合包含的元素数量比较多，又或者有序集合中元素的成员是比较长的字符串时，Redis就会使用跳跃表来作为有序集合键的底层实现。
数据结构
/* 跳跃表节点 */
typedef struct zskiplistNode {
sds ele; /* 键 */
double score; /* 分值 */
struct zskiplistNode *backward; /* 后退指针，只在第一层，用于从后向前遍历节点，头节点和第一个节点为NULL */
struct zskiplistLevel {
struct zskiplistNode *forward; /* 前进指针，指向本层下一个节点，尾节点的forward指向NULL */
unsigned long span; /* 跨度，用于记录节点之间的距离 */
} level[]; /* 节点层数，在生成跳跃表节点时，随机生成一个1～64的值，值越大出现的概率越低 */
} zskiplistNode;
/* 跳跃表 */
typedef struct zskiplist {
struct zskiplistNode *header, *tail; /* 头节点和尾节点 */
unsigned long length; /* 跳跃表长度，除头节点外的节点总数 */
int level; /* 跳跃表的高度，即表中层数最⼤的节点的层数 */
} zskiplist;
头节点：跳跃表的一个特殊节点，它的level数组元素个数为64。头节点在有序集合中不存储任何member和score值，ele值为NULL, score值为0；也不计入跳跃表的总长度。头节点在初始化时，64个元素的forward都指向NULL, span值都为0

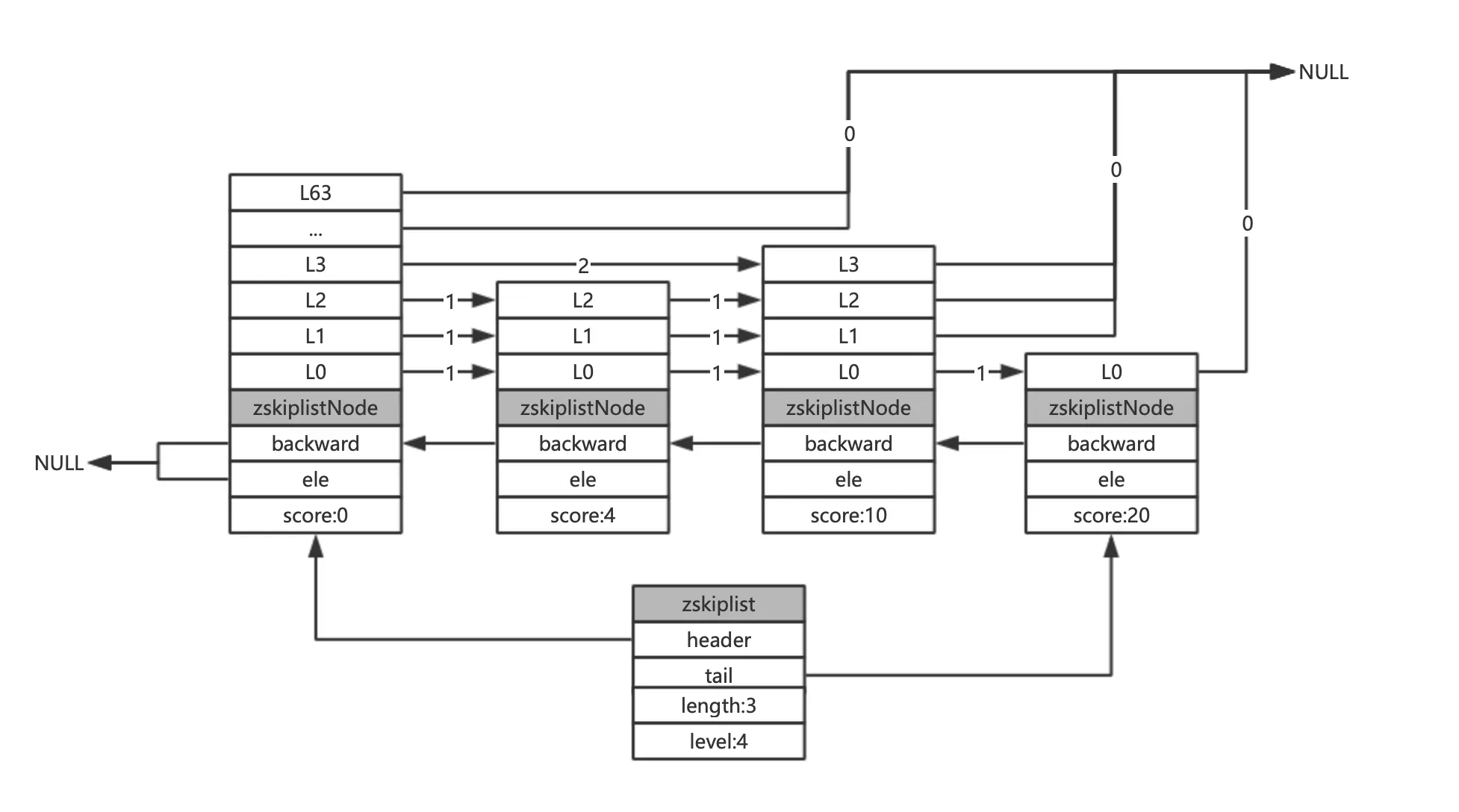

结构示意图
Stream
Redis5新加的特性，先占个位。
注意：本文基于Redis5.0.8版源码进行分析，其中参考了陈雷老师的《Redis 5设计与源码分析》，这本书非常适合想要深入了解Redis的人。
