flowable官方指南摘录

杉杉予念
2,124 阅读11分钟

流程步骤：

1.创建流程引擎

初始化ProcessEngine流程引擎实例

创建ProcessEngine对象

2.部署流程定义

2.1 流程定义(process definition)，一个流程定义可以启动多个流程实例(process instance)。

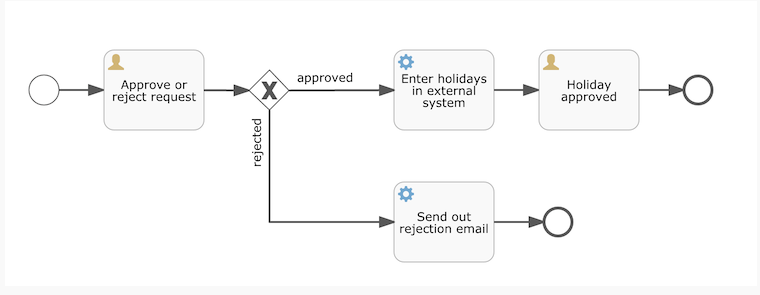

主要节点：

  • 启动事件(start event)，这是一个流程实例的起点。

  • 用户任务(user task)，这是流程中人类用户操作的步骤。

  • 排他网关(exclusive gateway) ，会将流程实例路由至批准或驳回路径。

  • 如果批准，则需要将申请注册至某个外部系统，并跟着另一个用户任务，将经理的决定通知给申请人。当然也可以改为发送邮件。

  • 如果驳回，则为雇员发送一封邮件通知他。

每一个步骤（在BPMN 2.0术语中称作活动(activity)）都有一个id属性，为其提供一个在XML文件中唯一的标识符。所有的活动都可以设置一个名字，以提高流程图的可读性。

活动之间通过**顺序流(sequence flow)**连接，在流程图中是一个有向箭头。在执行流程实例时，执行(execution)会从启动事件沿着顺序流流向下一个活动。

***流程变量***是持久化的数据，与流程实例存储在一起，并可以在流程实例的生命周期中使用。

需要在特定的地方，以Flowable的术语来说，完成(complete)时设置这个流程变量，因为这不是流程实例启动时就能获取的数据。

2.1 **部署(deploy)**到引擎

部署一个流程定义意味着：

  • 流程引擎会将XML文件存储在数据库中，这样可以在需要的时候获取它。
  • 流程定义转换为内部的、可执行的对象模型，这样使用它就可以启动流程实例。

将流程定义部署至Flowable引擎，需要使用RepositoryService，其可以从ProcessEngine对象获取。使用RepositoryService，可以通过XML文件的路径创建一个新的部署(Deployment)，并调用*deploy()*方法实际执行：

RepositoryService repositoryService = processEngine.getRepositoryService();
Deployment deployment = repositoryService.createDeployment()
  .addClasspathResource("holiday-request.bpmn20.xml")
  .deploy();

通过API查询验证流程定义已经部署在引擎中，通过RepositoryService创建的ProcessDefinitionQuery对象实现。

ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery()
  .deploymentId(deployment.getId())
  .singleResult();
System.out.println("Found process definition : " + processDefinition.getName());

3.启动流程实例

使用RuntimeService启动一个流程实例。收集的数据作为一个java.util.Map实例传递，其中的键就是之后用于获取变量的标识符。这个流程实例使用key启动。这个key就是BPMN 2.0 XML文件中设置的id属性。

除了使用key之外，还有很多其他方式启动一个流程实例

RuntimeService runtimeService = processEngine.getRuntimeService();

Map<String, Object> variables = new HashMap<String, Object>();
variables.put("employee", employee);
variables.put("nrOfHolidays", nrOfHolidays);
variables.put("description", description);
ProcessInstance processInstance =
  runtimeService.startProcessInstanceByKey("holidayRequest", variables);

在流程实例启动后，会创建一个执行(execution)，并将其放在启动事件上。

4.查询与完成任务

4.1 查询任务：

要获得实际的任务列表，需要通过TaskService创建一个TaskQuery。我们配置这个查询只返回’managers’组的任务：

TaskService taskService = processEngine.getTaskService();
List<Task> tasks = taskService.createTaskQuery().taskCandidateGroup("managers").list();
System.out.println("You have " + tasks.size() + " tasks:");
for (int i=0; i<tasks.size(); i++) {
  System.out.println((i+1) + ") " + tasks.get(i).getName());
}

可以使用任务Id获取特定流程实例的变量，并在屏幕上显示实际的申请：

System.out.println("Which task would you like to complete?");
int taskIndex = Integer.valueOf(scanner.nextLine());
Task task = tasks.get(taskIndex - 1);
Map<String, Object> processVariables = taskService.getVariables(task.getId());
System.out.println(processVariables.get("employee") + " wants " +
    processVariables.get("nrOfHolidays") + " of holidays. Do you approve this?");

4.2 完成任务

经理现在就可以完成任务了。在现实中，这通常意味着由用户提交一个表单。表单中的数据作为流程变量传递。在这里，我们在完成任务时传递带有’approved’变量（这个名字很重要，因为之后会在顺序流的条件中使用！）的map来模拟：

boolean approved = scanner.nextLine().toLowerCase().equals("y");
variables = new HashMap<String, Object>();
variables.put("approved", approved);
taskService.complete(task.getId(), variables);

现在任务完成，并会在离开排他网关的两条路径中，基于’approved’流程变量选择一条。

5. 实现JavaDelegate

实现申请通过后执行的自动逻辑。这是一个服务任务(service task)：

在现实中，这个逻辑可以做任何事情。

让这个类实现org.flowable.engine.delegate.JavaDelegate接口，并实现execute方法：

public class CallExternalSystemDelegate implements JavaDelegate {
    public void execute(DelegateExecution execution) {
        System.out.println("Calling the external system for employee "
            + execution.getVariable("employee"));
    }
}

6.使用历史数据

选择使用Flowable这样的流程引擎的原因之一，是它可以自动存储所有流程实例的审计数据或历史数据。这些数据可以用于创建报告，深入展现组织运行的情况，瓶颈在哪里，等等。

如果希望显示流程实例已经执行的时间，就可以从ProcessEngine获取HistoryService，并创建*历史活动(historical activities)*的查询。在下面的代码片段中，可以看到我们添加了一些额外的过滤条件：

  • 只选择一个特定流程实例的活动
  • 只选择已完成的活动

结果按照结束时间排序，代表其执行顺序。

HistoryService historyService = processEngine.getHistoryService();
List<HistoricActivityInstance> activities =
  historyService.createHistoricActivityInstanceQuery()
   .processInstanceId(processInstance.getId())
   .finished()
   .orderByHistoricActivityInstanceEndTime().asc()
   .list();

for (HistoricActivityInstance activity : activities) {
  System.out.println(activity.getActivityId() + " took "
    + activity.getDurationInMillis() + " milliseconds");
}

再次运行例子，可以看到控制台中显示：

startEvent took 1 milliseconds // 启动时间
approveTask took 2638 milliseconds // 完成任务时间
decision took 3 milliseconds // 决断时间
externalSystemCall took 1 milliseconds // 服务任务执行时间

Flowable API

4.1. 流程引擎API与服务

引擎API是与Flowable交互的最常用手段。总入口点是ProcessEngine。ProcessEngine可以使用多种方式创建。使用ProcessEngine，可以获得各种提供工作流/BPM方法的服务。ProcessEngine与服务对象都是线程安全的，因此可以在服务器中保存并共用同一个引用。

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

RuntimeService runtimeService = processEngine.getRuntimeService();
RepositoryService repositoryService = processEngine.getRepositoryService();
TaskService taskService = processEngine.getTaskService();
ManagementService managementService = processEngine.getManagementService();
IdentityService identityService = processEngine.getIdentityService();
HistoryService historyService = processEngine.getHistoryService();
FormService formService = processEngine.getFormService();
DynamicBpmnService dynamicBpmnService = processEngine.getDynamicBpmnService();

  • 在ProcessEngines.getDefaultProcessEngine()第一次被调用时，将初始化并构建流程引擎，之后的重复调用都会返回同一个流程引擎。可以通过ProcessEngines.init()创建流程引擎，并由ProcessEngines.destroy()关闭流程引擎。

  • RepositoryService很可能是使用Flowable引擎要用的第一个服务。这个服务提供了管理与控制部署(deployments)与流程定义(process definitions)的操作。在这里简单说明一下，流程定义是BPMN 2.0流程对应的Java对象，体现流程中每一步的结构与行为。部署是Flowable引擎中的包装单元，一个部署中可以包含多个BPMN 2.0 XML文件及其他资源。开发者可以决定在一个部署中包含的内容，可以是单个流程的BPMN 2.0 XML文件，也可以包含多个流程及其相关资源（如’hr-processes’部署可以包含所有与人力资源流程相关的的东西）。RepositoryService可用于部署这样的包。部署意味着将它上传至引擎，引擎将在储存至数据库之前检查与分析所有的流程。在部署操作后，可以在系统中使用这个部署包，部署包中的所有流程都可以启动。

    此外，这个服务还可以：

    • 查询引擎现有的部署与流程定义。
    • 暂停或激活部署中的某些流程，或整个部署。暂停意味着不能再对它进行操作，激活刚好相反，重新使它可以操作。
    • 获取各种资源，比如部署中保存的文件，或者引擎自动生成的流程图。
    • 获取POJO版本的流程定义。它可以用Java而不是XML的方式查看流程。

  • 与提供静态信息（也就是不会改变，至少不会经常改变的信息）的RepositoryService相反，RuntimeService用于启动流程定义的新流程实例。前面介绍过，流程定义中定义了流程中不同步骤的结构与行为。流程实例则是流程定义的实际执行过程。同一时刻，一个流程定义通常有多个运行中的实例。RuntimeService也用于读取与存储流程变量。流程变量是流程实例中的数据，可以在流程的许多地方使用（例如排他网关经常使用流程变量判断流程下一步要走的路径）。RuntimeService还可以用于查询流程实例与执行(Execution)。执行也就是BPMN 2.0中 'token' 的概念。通常执行是指向流程实例当前位置的指针。最后，还可以在流程实例等待外部触发时使用RuntimeService，使流程可以继续运行。流程有许多等待状态(wait states)，RuntimeService服务提供了许多操作用于“通知”流程实例：已经接收到外部触发，流程实例可以继续运行。

对于像Flowable这样的BPM引擎来说，核心是需要人类用户操作的任务。所有任务相关的东西都组织在TaskService中，例如：

  • 查询分派给用户或组的任务
  • 创建*独立运行(standalone)*任务。这是一种没有关联到流程实例的任务。
  • 决定任务的执行用户(assignee)，或者将用户通过某种方式与任务关联。
  • 认领(claim)与完成(complete)任务。认领是指某人决定成为任务的执行用户，也即他将会完成这个任务。完成任务是指“做这个任务要求的工作”，通常是填写某个表单。

IdentityService很简单。它用于管理（创建，更新，删除，查询……）组与用户。请注意，Flowable实际上在运行时并不做任何用户检查。例如任务可以分派给任何用户，而引擎并不会验证系统中是否存在该用户。这是因为Flowable有时要与LDAP、Active Directory等服务结合使用。

FormService是可选服务。也就是说Flowable没有它也能很好地运行，而不必牺牲任何功能。这个服务引入了开始表单(start form)与任务表单(task form)的概念。 开始表单是在流程实例启动前显示的表单，而任务表单是用户完成任务时显示的表单。Flowable可以在BPMN 2.0流程定义中定义这些表单。表单服务通过简单的方式暴露这些数据。再次重申，表单不一定要嵌入流程定义，因此这个服务是可选的。

HistoryService暴露Flowable引擎收集的所有历史数据。当执行流程时，引擎会保存许多数据（可配置），例如流程实例启动时间、谁在执行哪个任务、完成任务花费的事件、每个流程实例的执行路径，等等。这个服务主要提供查询这些数据的能力。

ManagementService通常在用Flowable编写用户应用时不需要使用。它可以读取数据库表与表原始数据的信息，也提供了对作业(job)的查询与管理操作。Flowable中很多地方都使用作业，例如定时器(timer)，异步操作(asynchronous continuation)，延时暂停/激活(delayed suspension/activation)等等。后续会详细介绍这些内容。

DynamicBpmnService可用于修改流程定义中的部分内容，而不需要重新部署它。例如可以修改流程定义中一个用户任务的办理人设置，或者修改一个服务任务中的类名。

参考javadocs了解服务操作与引擎API的更多信息。

4.2. 异常策略

4.3. 查询API

从引擎中查询数据有两种方式：查询API与原生(native)查询。查询API可以使用链式API，通过编程方式进行类型安全的查询。你可以在查询中增加各种条件（所有条件都用做AND逻辑），也可以明确指定排序方式。

List<Task> tasks = taskService.createTaskQuery()
    .taskAssignee("kermit")
    .processVariableValueEquals("orderId", "0815")
    .orderByDueDate().asc()
    .list();

4.4. 变量

流程实例按步骤执行时，需要使用一些数据。在Flowable中，这些数据称作变量(variable)，并会存储在数据库中。变量可以用在表达式中（例如在排他网关中用于选择正确的出口路径），也可以在Java服务任务(service task)中用于调用外部服务（例如为服务调用提供输入或结果存储），等等。

流程实例可以持有变量（称作流程变量 process variables）；用户任务以及执行(executions)——流程当前活动节点的指针——也可以持有变量。流程实例可以持有任意数量的变量，每个变量存储为ACT_RU_VARIABLE数据库表的一行。

加入变量

所有的startProcessInstanceXXX方法都有一个可选参数，用于在流程实例创建及启动时设置变量。

ProcessInstance startProcessInstanceByKey(String processDefinitionKey, Map<String, Object> variables);

也可以在流程执行中加入变量。

void setVariable(String executionId, String variableName, Object value);
void setVariableLocal(String executionId, String variableName, Object value);
void setVariables(String executionId, Map<String, ? extends Object> variables);
void setVariablesLocal(String executionId, Map<String, ? extends Object> variables);

请注意可以为给定执行（请记住，流程实例由一颗执行的树(tree of executions)组成）设置*局部(local)*变量。局部变量将只在该执行中可见，对执行树的上层则不可见。这可以用于 数据不应该暴露给流程实例的其他执行，或者变量在流程实例的不同路径中有不同的值（例如使用并行路径时）的情况。

读取变量

可以用下列方法读取变量。请注意TaskService中有类似的方法。这意味着任务与执行一样，可以持有局部变量，其生存期为任务持续的时间。

Map<String, Object> getVariables(String executionId);
Map<String, Object> getVariablesLocal(String executionId);
Map<String, Object> getVariables(String executionId, Collection<String> variableNames);
Map<String, Object> getVariablesLocal(String executionId, Collection<String> variableNames);
Object getVariable(String executionId, String variableName);
<T> T getVariable(String executionId, String variableName, Class<T> variableClass);
