P2S连接

写在前面：该技术文章中涉及到v-p_n单词，掘金后台提示有所谓的禁用词？所以这篇文章中的所有v-p-n我用vnp代替，尽管如此但是但是还是有些影响阅读，所以请转至我的 阿里云开发者社区 或者 腾讯云+社区 中查看

一、概念解析

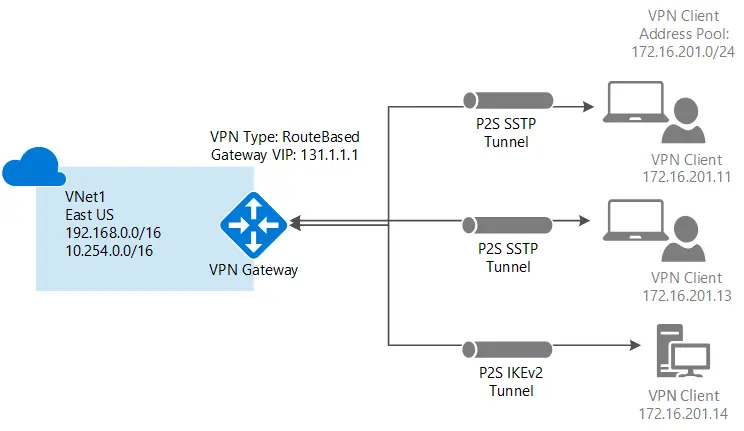

1.什么是P2S

P2S（person to site）是个人到站点的连接，通过vnp软件,将你的设备连入特定内网。

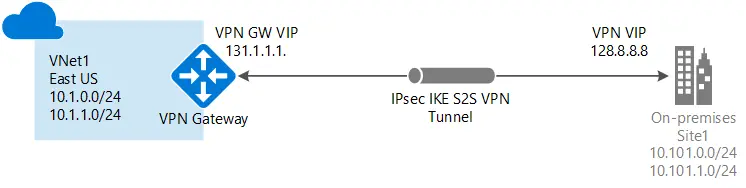

2.什么是S2S

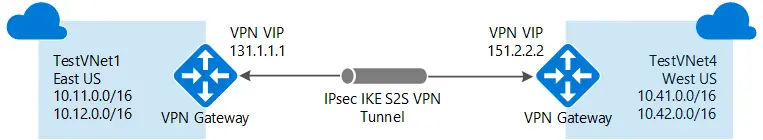

P2S（site to site）是站点到站点的连接，通过vnp网关,实现两个站点的连接。

source-manager-portal/site-to-site-diagram.png)

3.什么是peering

peering（对等连接）：对等连接（Peering Connection）是一种大带宽、高质量的云上资源互通服务，可以帮助您打通云上的资源通信链路。对等连接是指两个VPC之间的网络连接。您可以使用私有IP地址在两个VPC之间进行通信，就像两个VPC在同一个网络中一样。同一区域内，您可以在自己的VPC之间创建对等连接，也可以在自己的VPC与其他帐户的VPC之间创建对等连接。不同区域间的VPC之间不能创建对等连接。两个网络内的资源可互相访问。对等连接具有多区域、多账户、多种网络异构互通等特点，轻松实现云上两地三中心、游戏同服等复杂网络场景。

二、访问方式

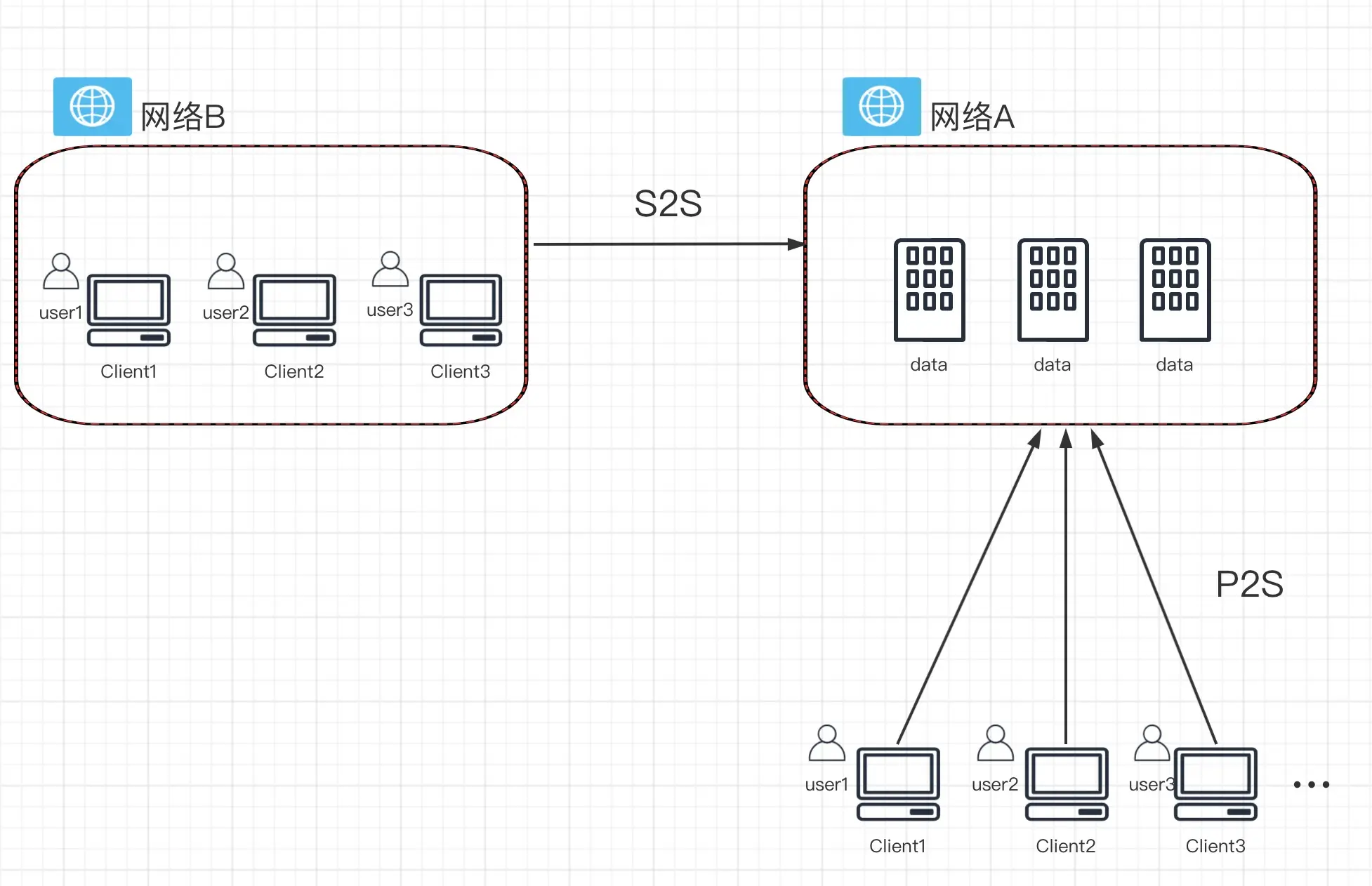

如下图所示，网络A中存在许多内网资源，我们需访问其中的数据，可以通过两种方式。

方式一S2S：将你的设备（如电脑）网络连接到处于已经和网络A做好S2S的网络B中，这时你的设备内网ip便处于网络B网段的子网中，这样既可借助网络B为跳板连接到网络A，来获取网络A中的资源。这种做法的优点是：简单方便。用户只要处在网络B中，无需任何配置即可访问网络A的资源（因为网络管理员已经配置好网络B和网络A的vnp网关及网络B的路由），无论多少人只要连接到网络B无需其他操作即可访问网络A资源。缺点是你只能在网络B中才能访问网络A，当你出差或者下班不在公司的网络B中，就无法访问网络A资源。

方式二P2S：将你的电脑直接连接到网络A中。此时你需要下载vnp软件。vnp是Virtual Private Network虚拟私有网络的简称。而连接到虚拟私有网络的软件就叫做vnp软件。通过它你就就能连接到特定网络中。这种做法的优点是无需固定地点，你在世界上任意地方都可访问网络2资源。缺点是需要自行下载vnp软件并配置账号密码等，较为麻烦。

三、动手实战

P2S及peering实战操作：通过微软Azure创建两个云上虚拟网络Vnet1和Vnet2，并且在Vnet1与Vnet2之间做对等连接，添加Vnet1到Vnet2的下一跳路由使得用户可不经过Vnet1直接访问Vnet2。

〇、准备工作

登录微软Azure官方网站中国大陆版，右上角点击登陆Azure门户。若无账Azure账号，请先注册。

一、创建虚拟网络

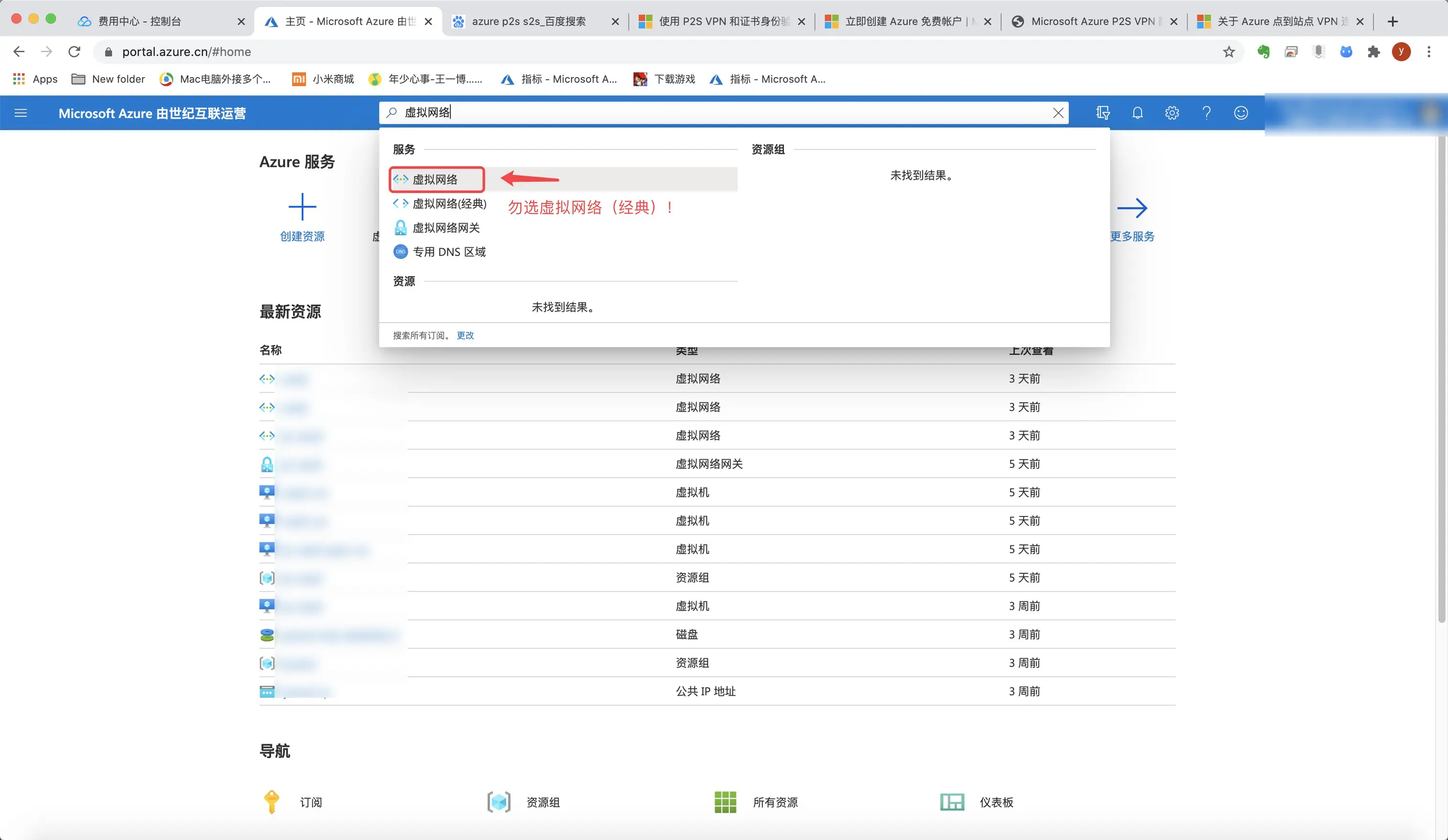

1.进入Azure首页，点击或搜索“虚拟网络”。请勿选择”虚拟网络(经典)”。

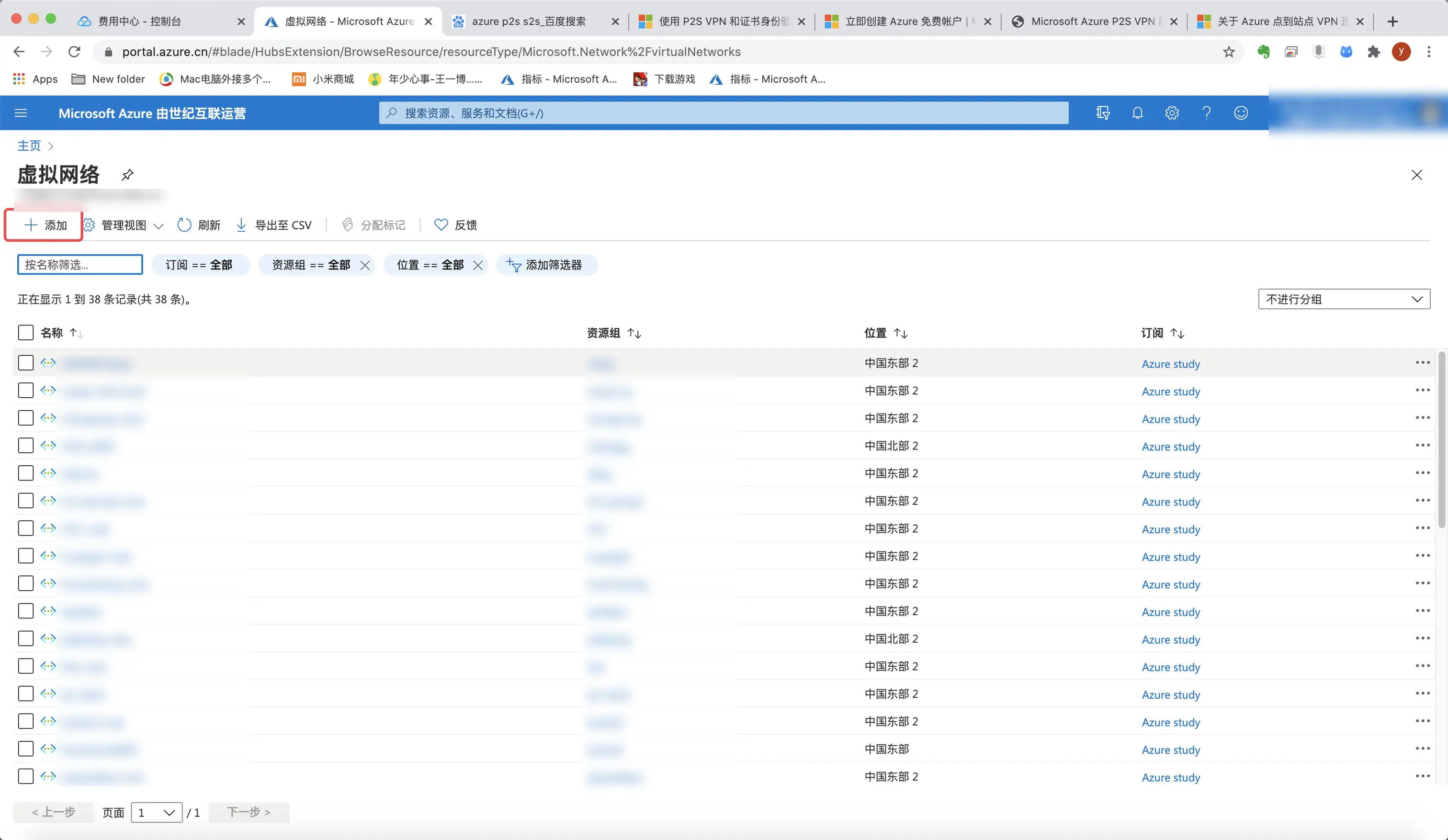

2.点击"添加"，创建虚拟网络。

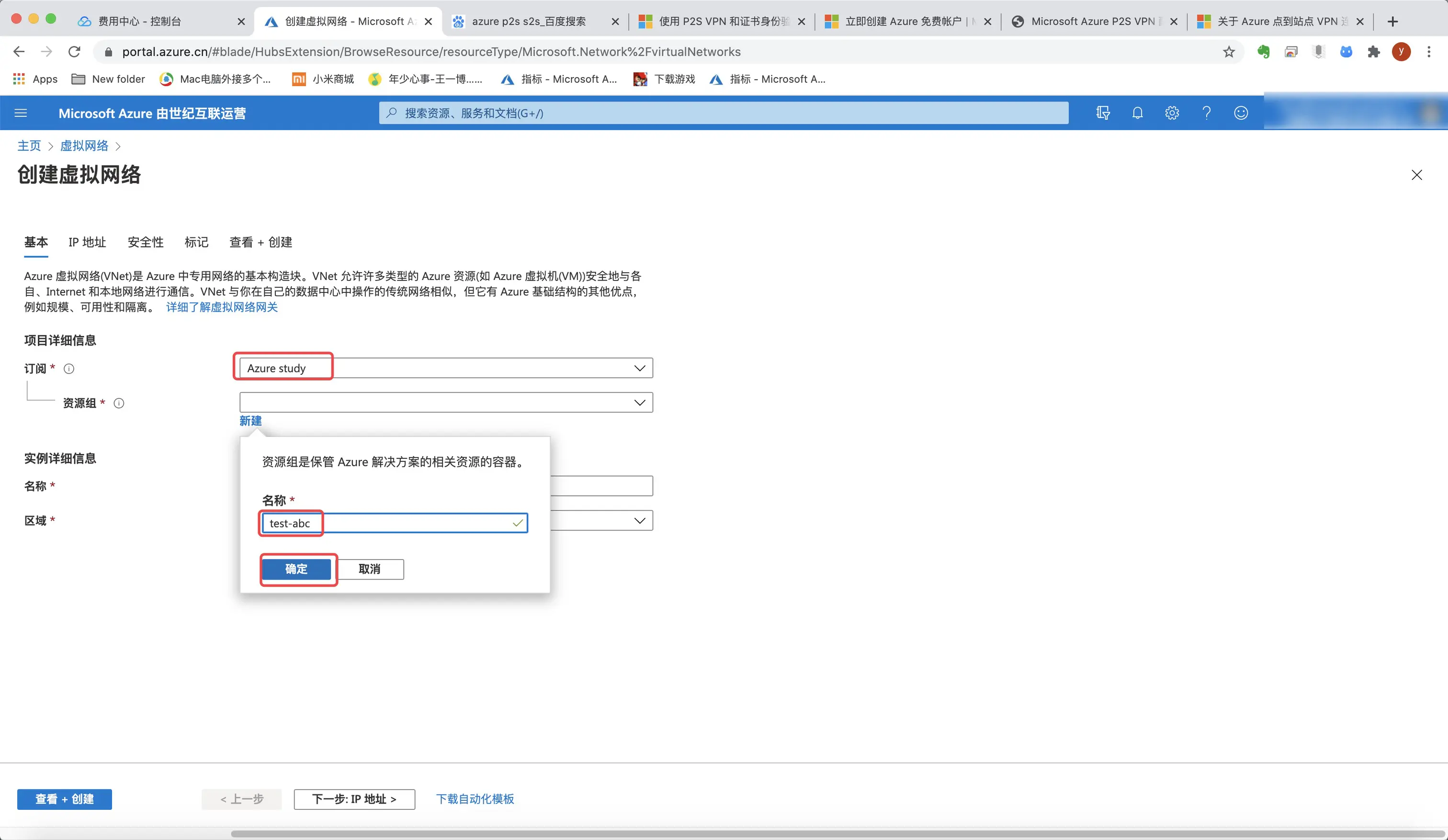

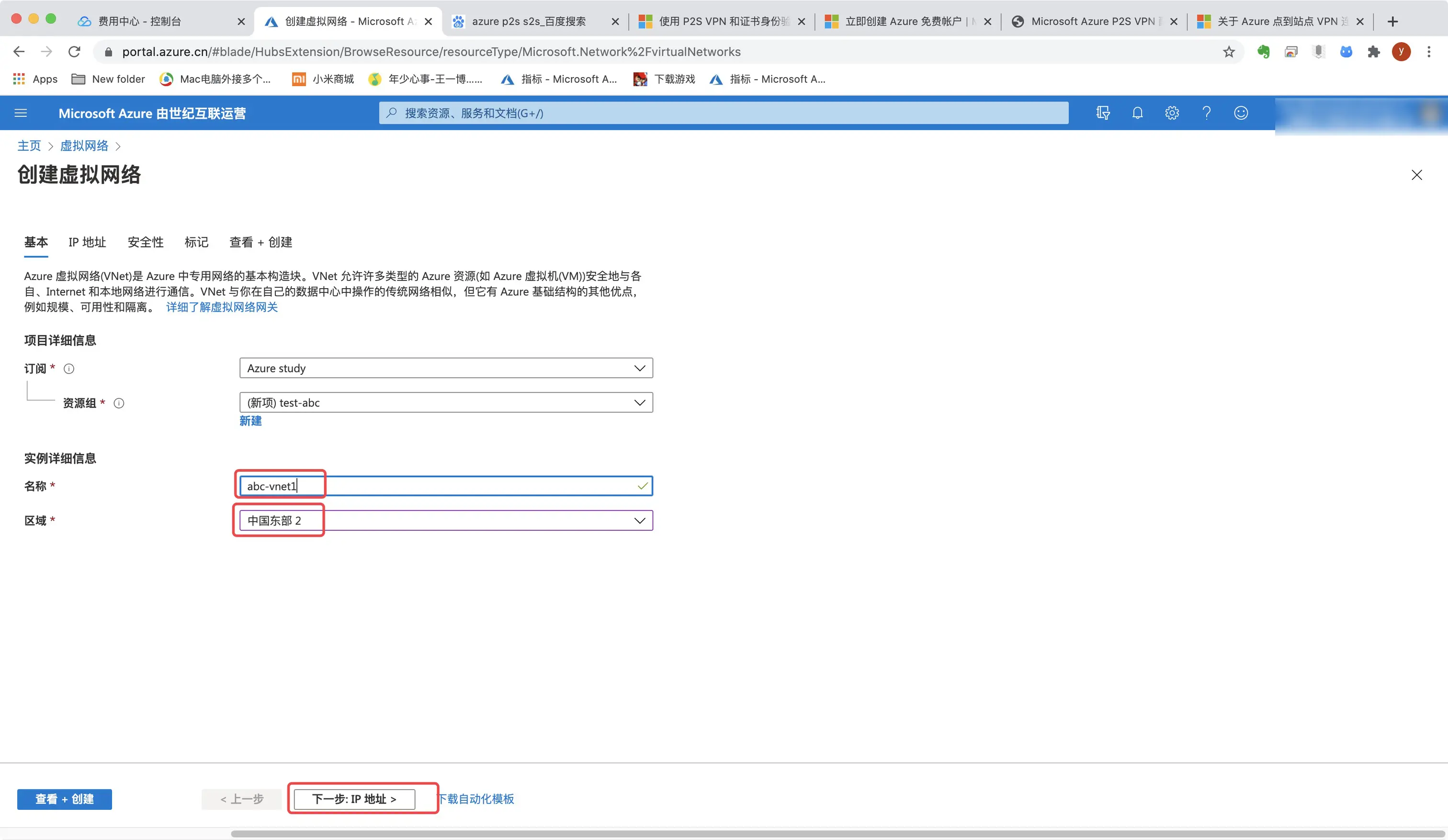

3.选择一个订阅和资源组，若无请创建。这里我创建了一个Azure Study的订阅和test-abc的资源组。（资源组是存放本资源组创建的所有资源的，类似文件夹）

4.给虚拟网络命名，这里我命名为abc-vnet1，区域我选择中国东部2。

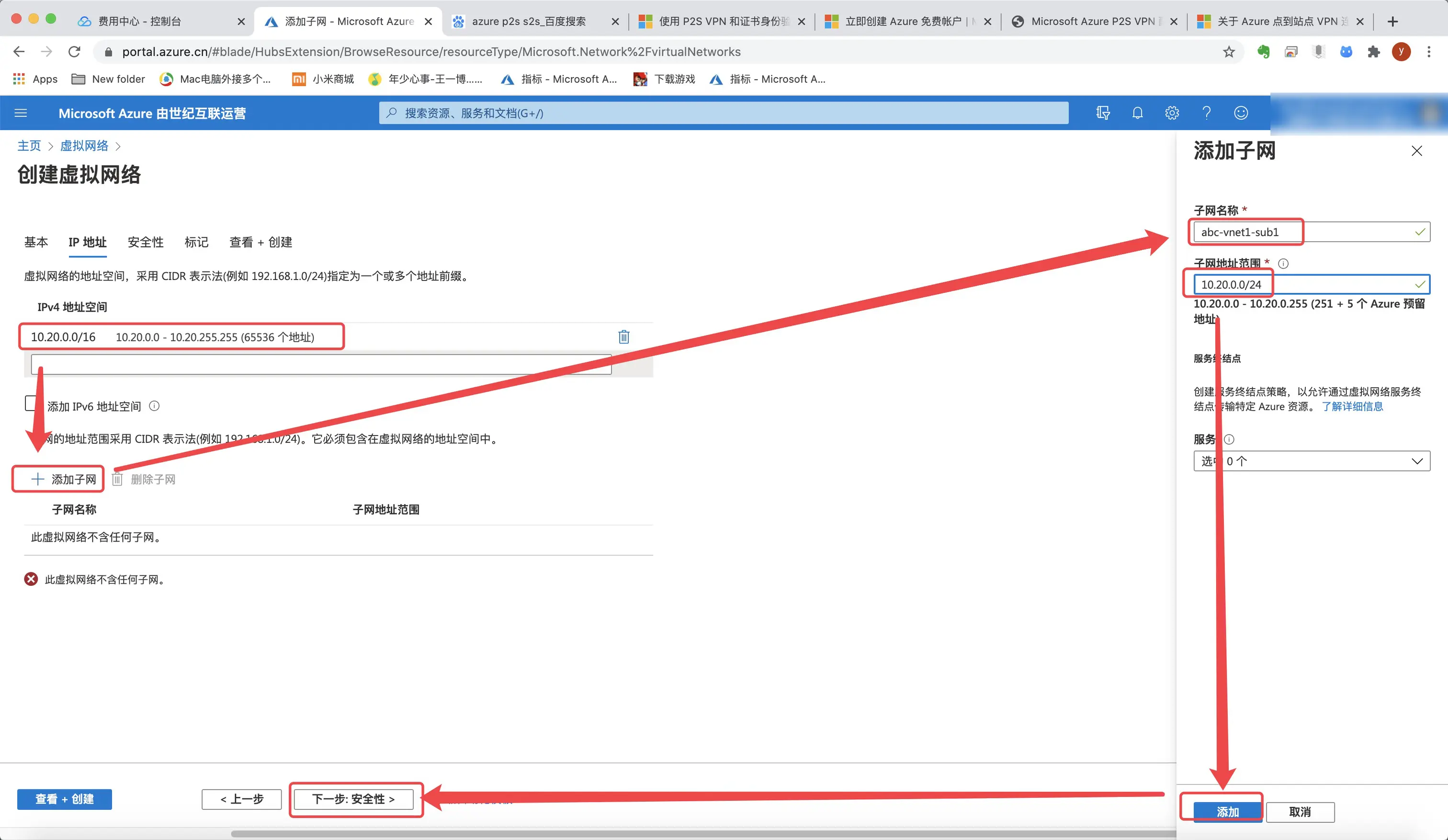

5.进入地址页面，创建ipv4地址空间，即创建私网网段。私网网段有且只有10.*.*.* 172.16.*.* 192.168.*.* 这三类（网络基础知识，不太懂的同学请学习一下ip地址的知识）。我选择创建10.10.0.0/16。

6.[安全组]和[标记]保持默认，点击下一步即可。最后确认无误后点击“创建”。

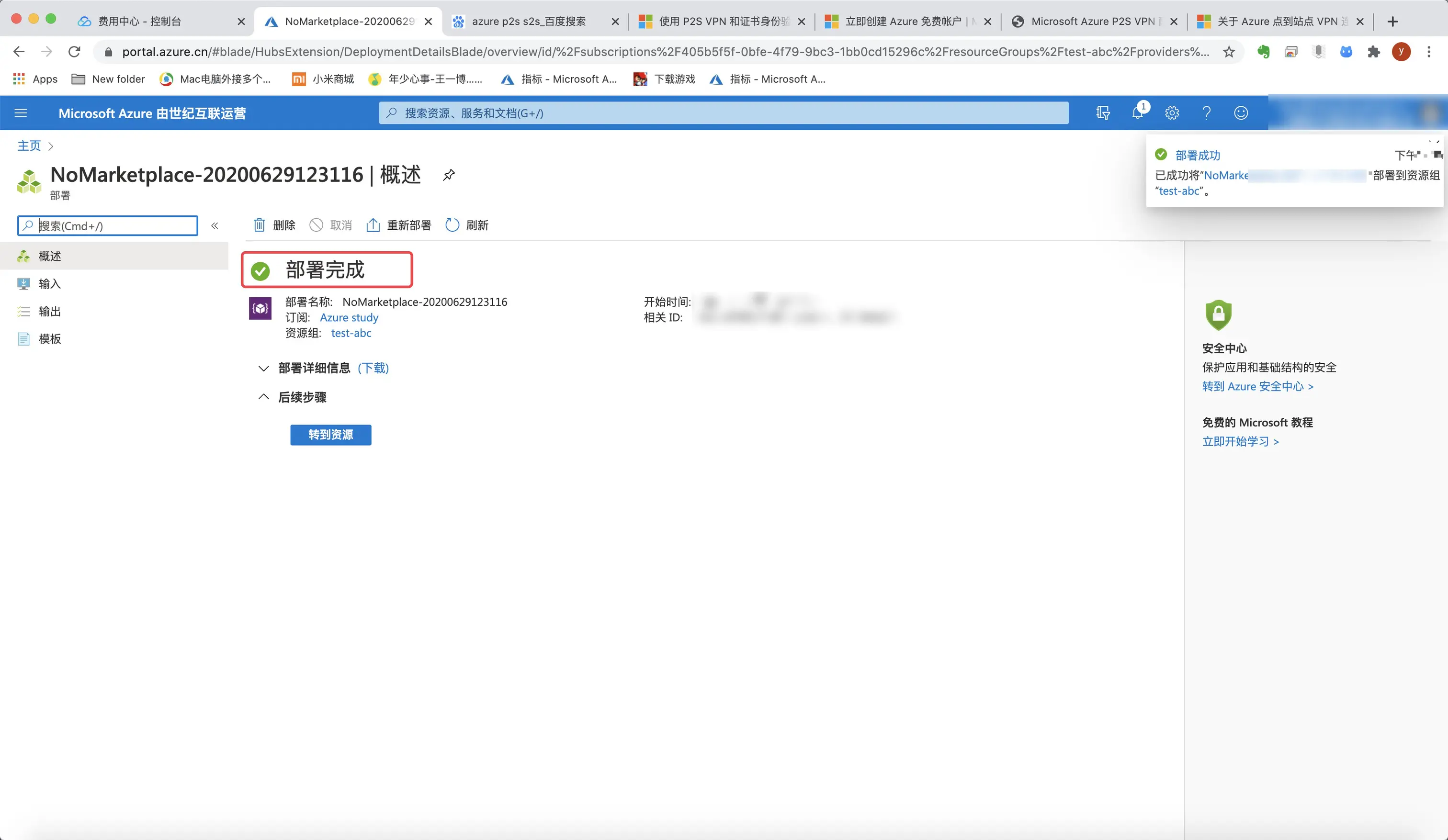

7.等待一会儿，显示部署完成，说明成功创建abc-vnet1。M

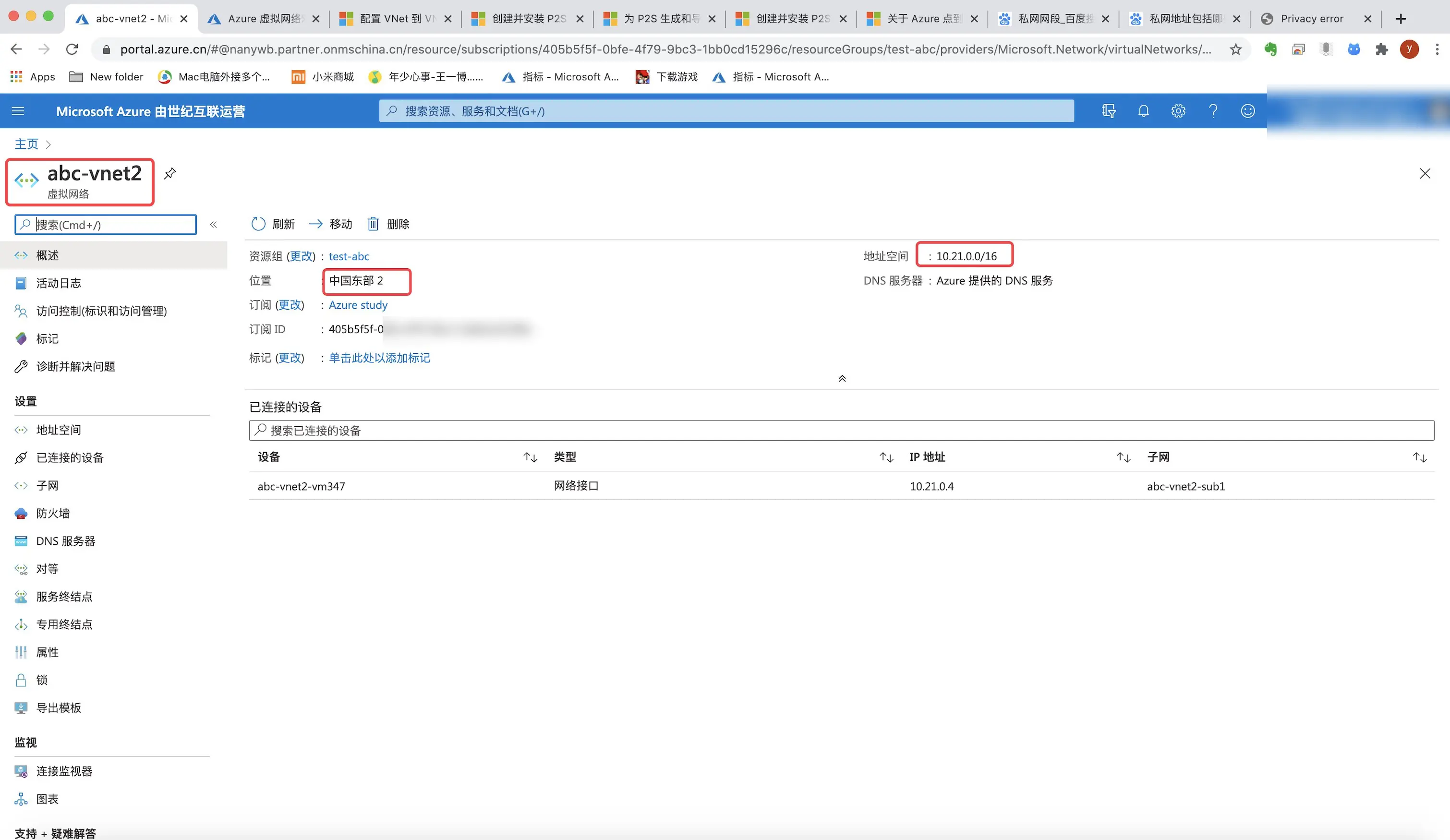

8.同样的方式再创建一个abc-vnet2，网段我选择10.21.0.0/16，不能与之前创建的abc-vnet1重复。

二、创建虚拟机

9.同样搜索框搜索"虚拟机"

10.点击 "添加"

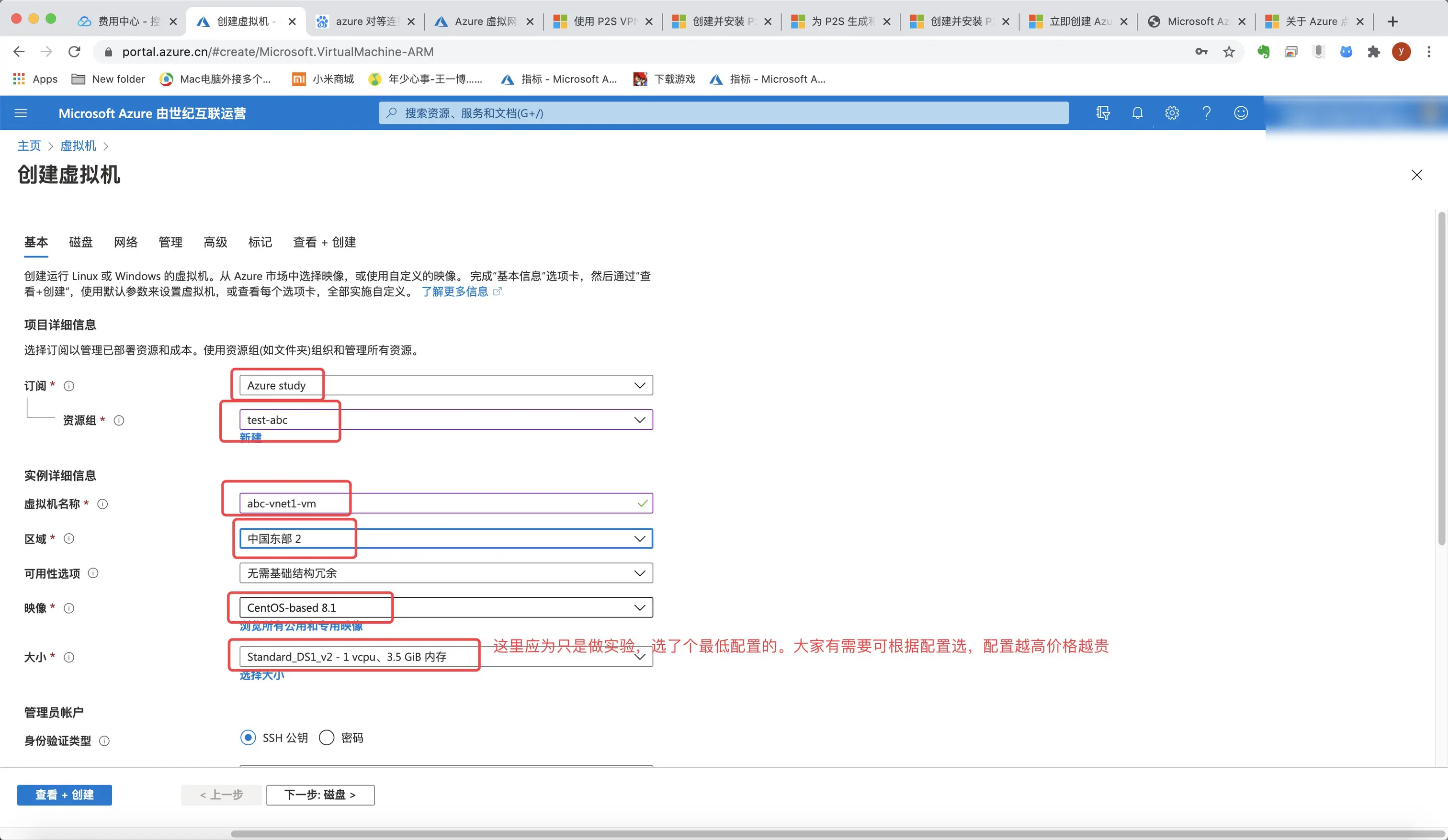

11.输入配置信息，名称可随意，这里我命名为abc-vnet1-vm，地址同样选择中国东部2，因为是实验，镜像我选择centos，虚拟机根据需求选择，我选择最便宜的一个。

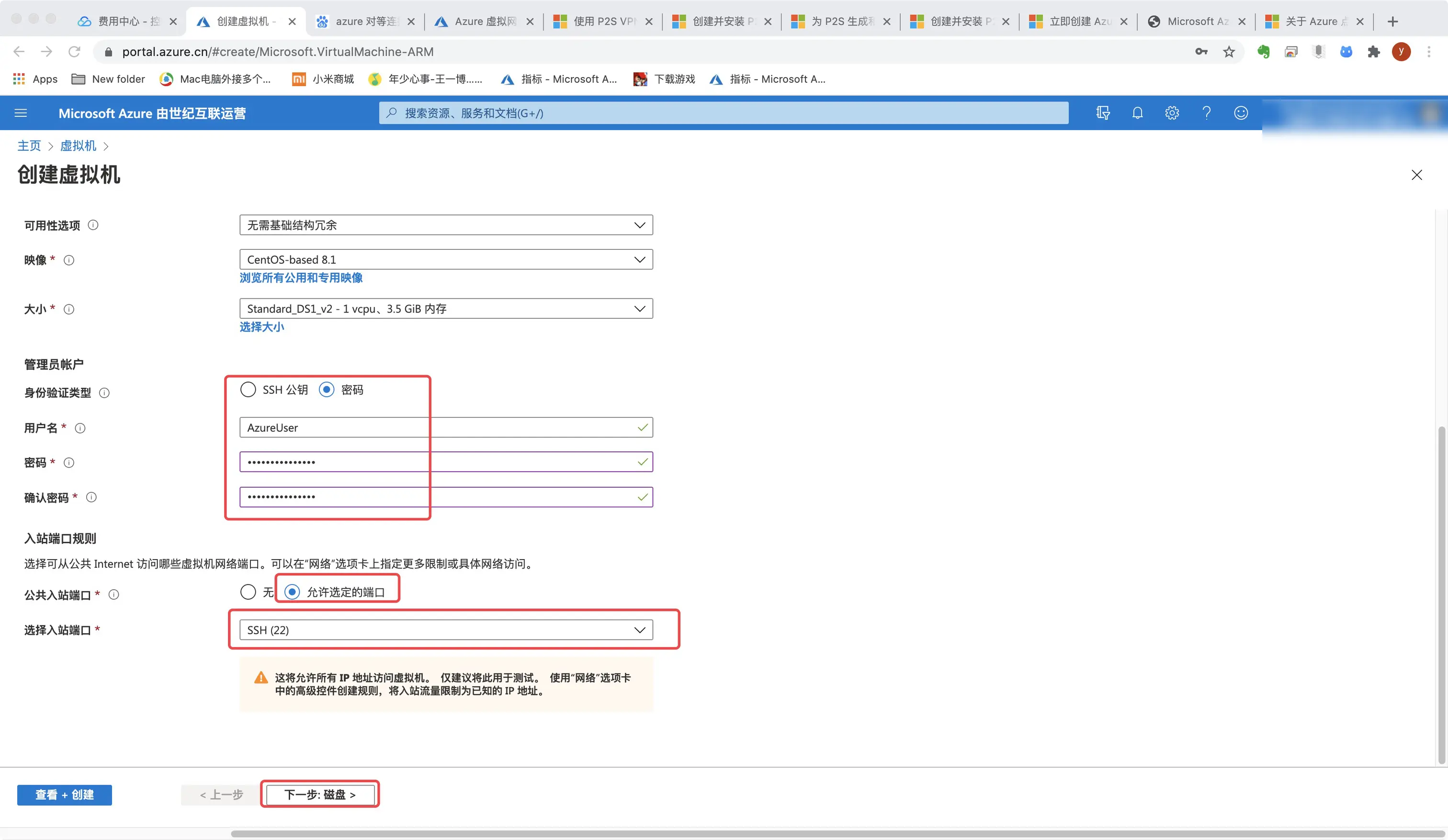

12.身份验证类型选择密码，输入自己密码。选择允许选定的端口。点击下一步磁盘

13.磁盘我选择最便宜的标准HDD。单击下一步。

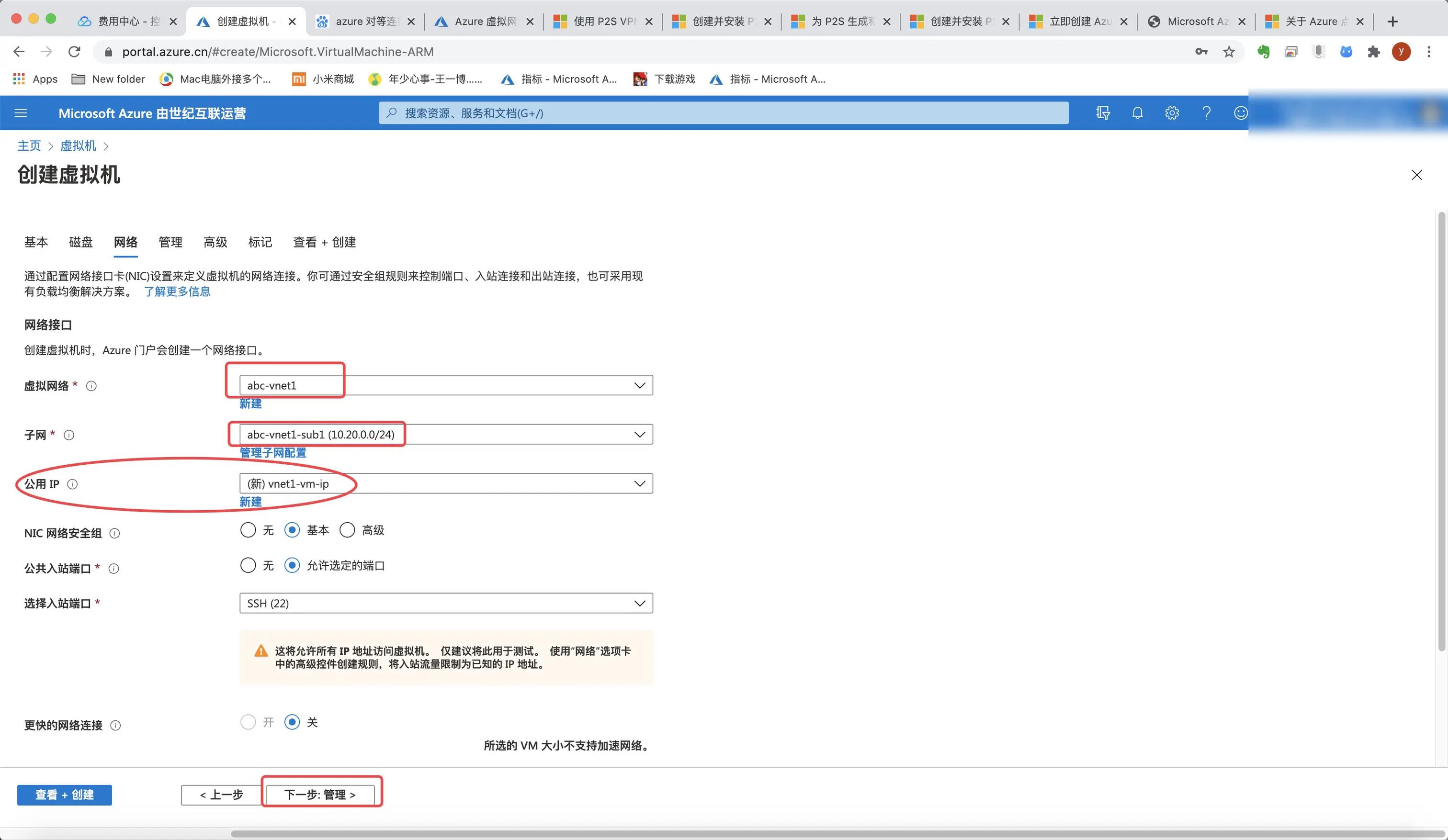

14.虚拟网络选择abc-vnet1，子网选择abc-vnet1-sbu，此时会自动分配一个公用ip，这是你的公网ip，当时我们此次试验用不上，不管他。

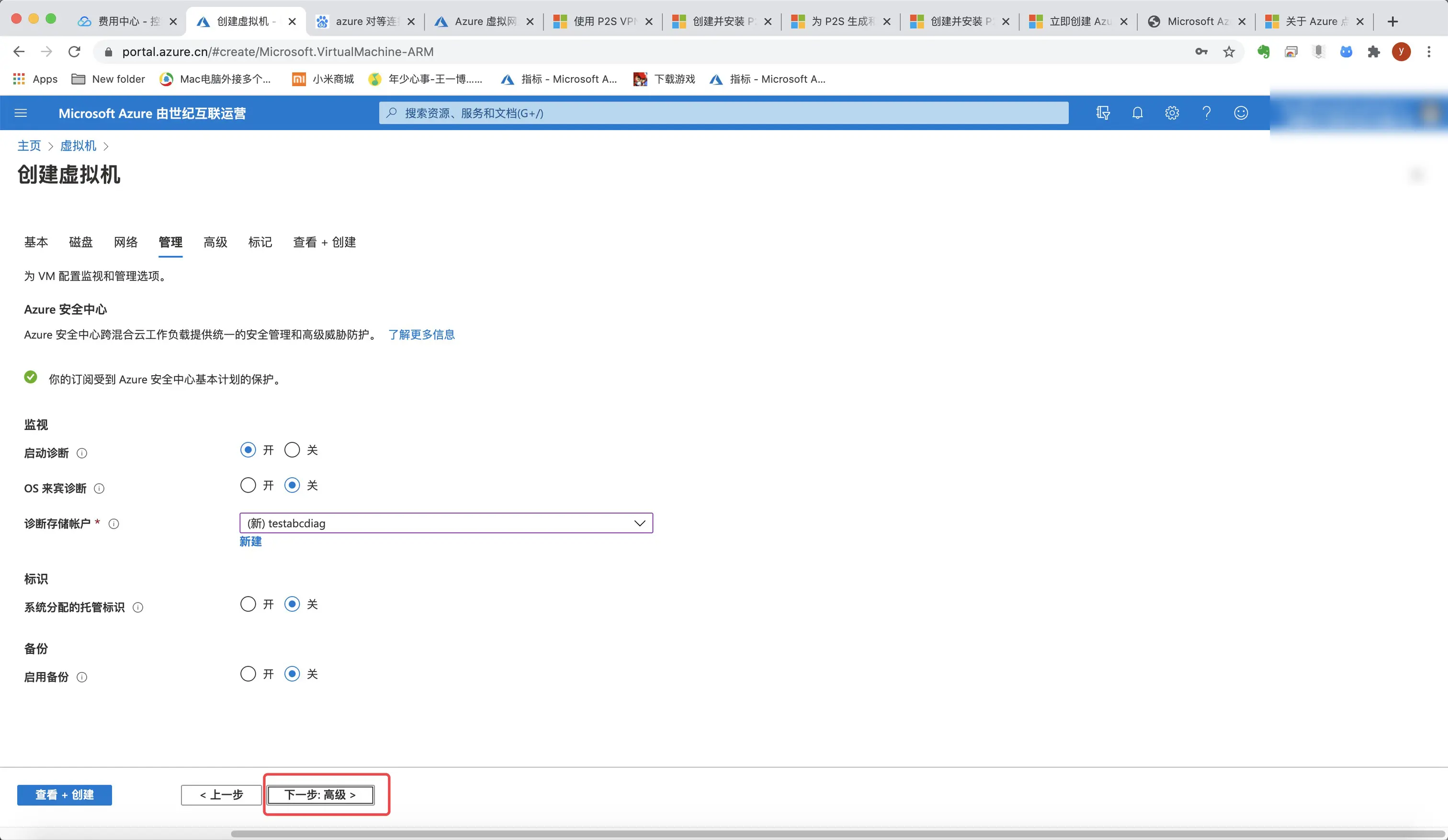

15.单击下一步，管理高级和标记都保持默认即可。

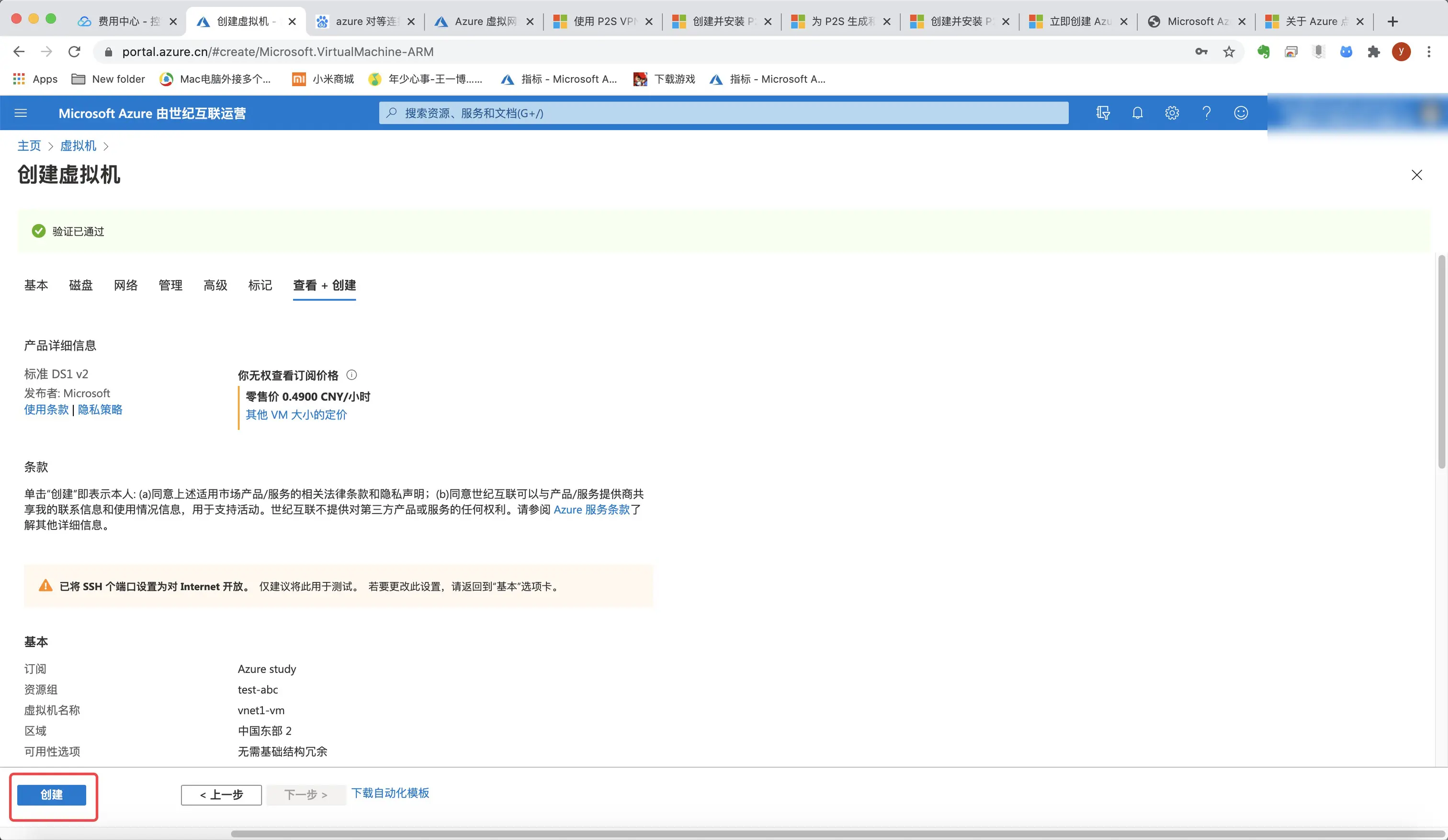

16.确认信息无误后点击创建。

17.等待部署完成，大约需要1-2分钟。查看虚拟机，可以看到已创建成功。

18.同样步骤创建第二个虚拟机，命名为abc-vnet2-vm

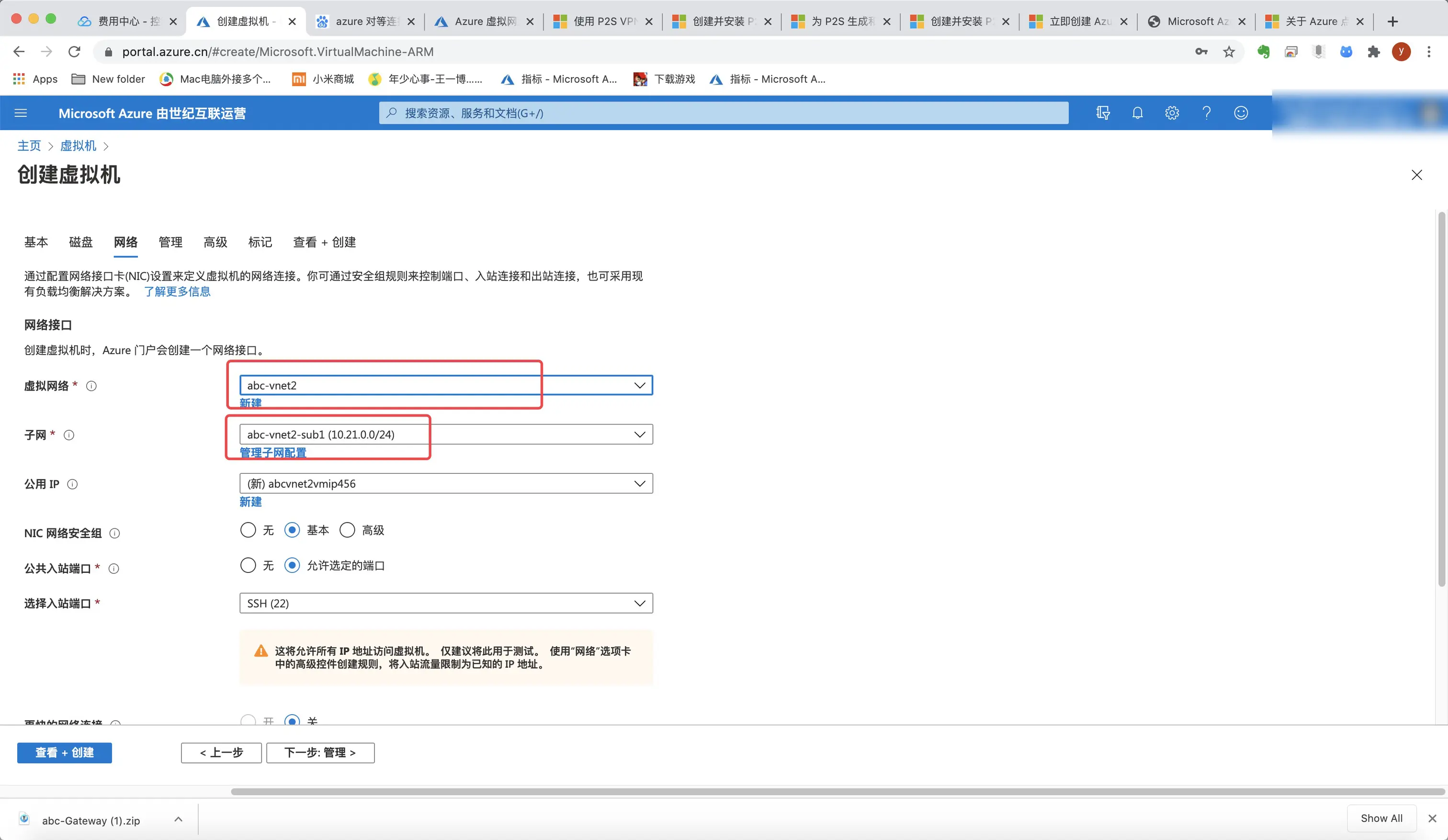

19.虚拟网络选择abc-vnet2，子网为abc-vnet2-sub。其他设置同第一台虚拟机一样。

20.查看虚拟机abc-vnet2-vm。创建成功。

三、创建虚拟网络网关

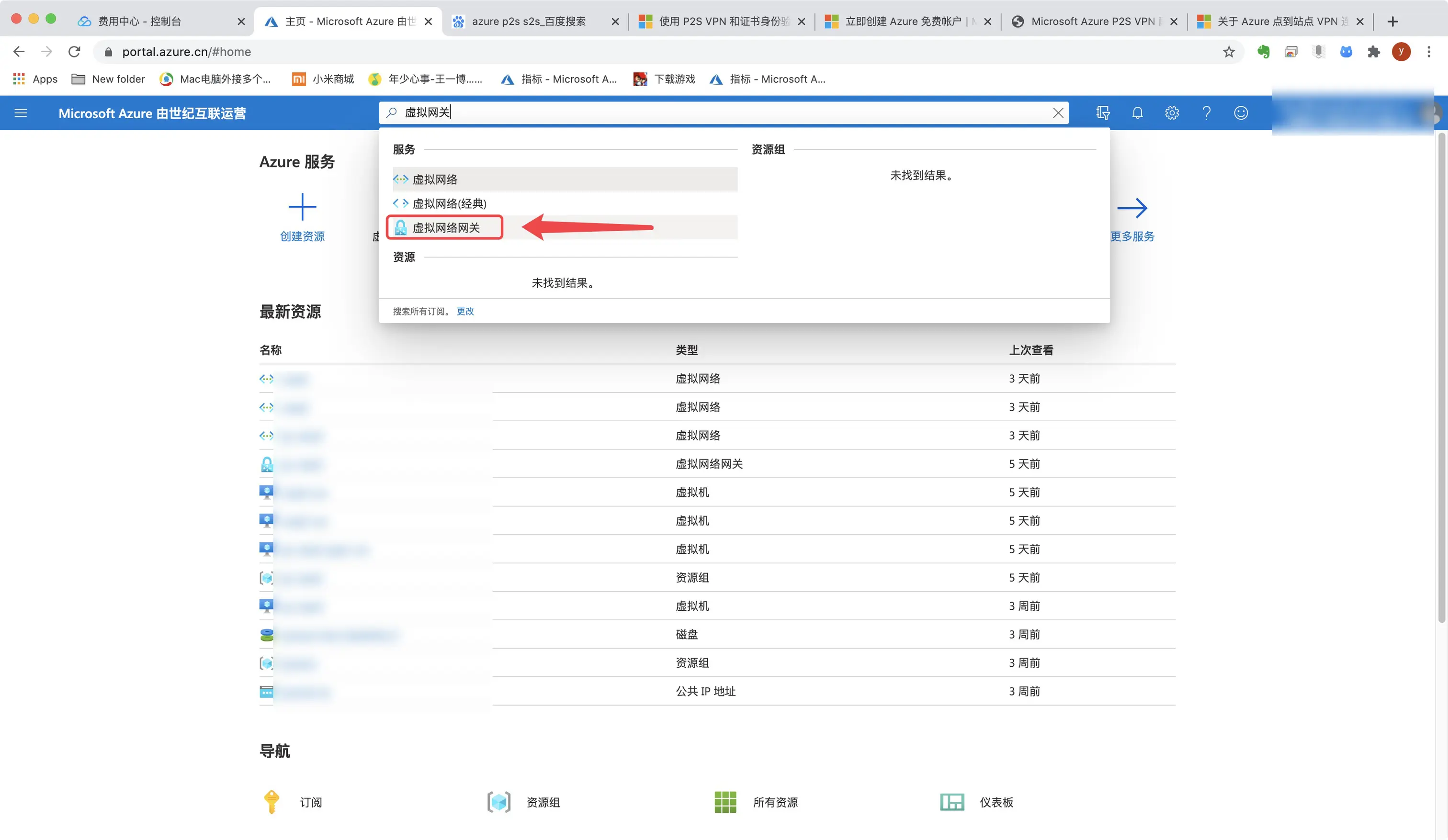

21.搜索虚拟网络网关，进入并点击添加。

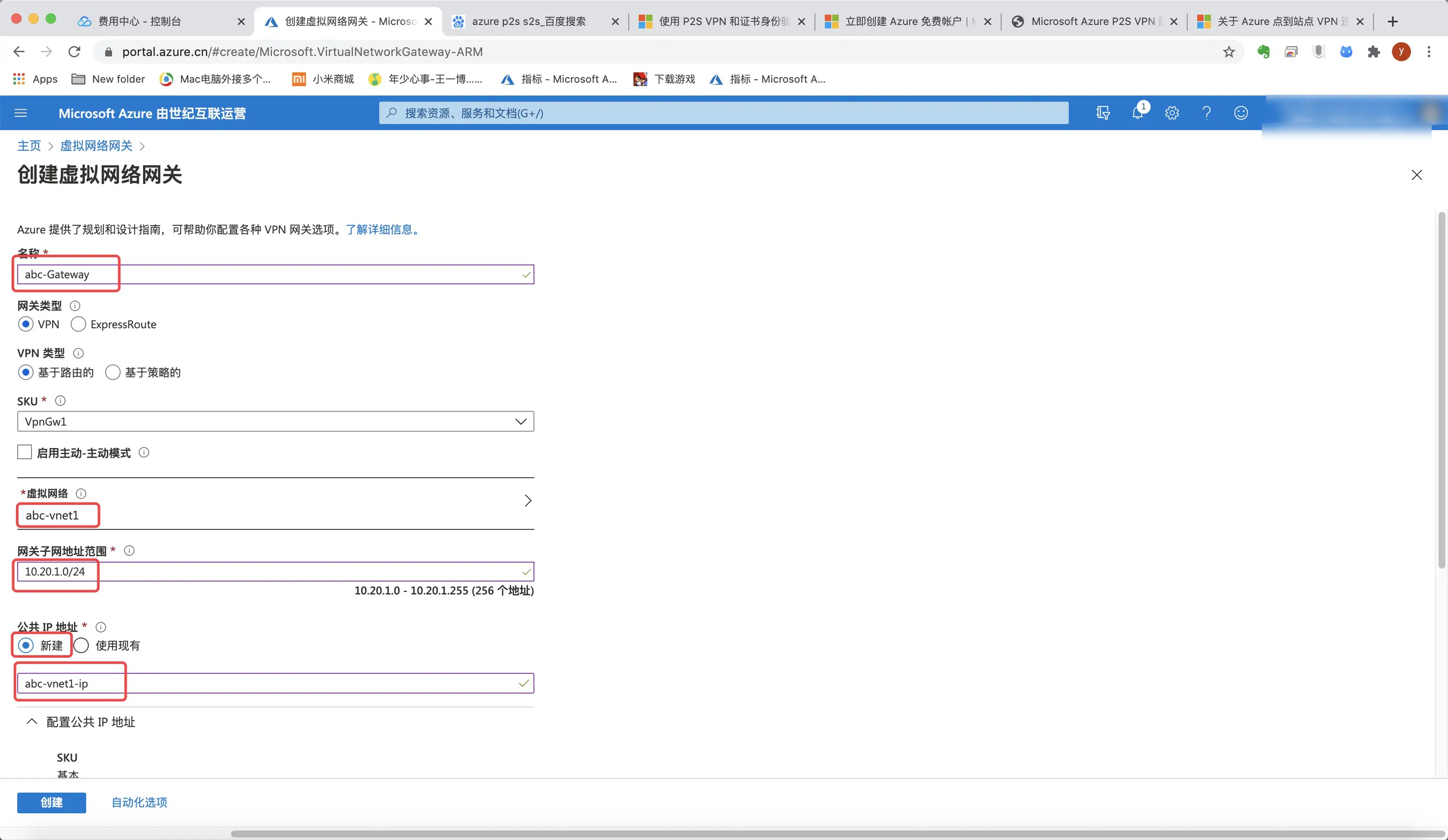

22.输入自定义名称，这里我设置为abc-Gateway。SKU保持默认-Gw1。虚拟网络选择abc-vnet1，系统默认会勾选'新建公共IP'，选择之前的订阅、资源组，位置需要选择于之前创建abc-vnet1同样的区域即'中国东部2'，否则位置不同不可使用。点击创建。

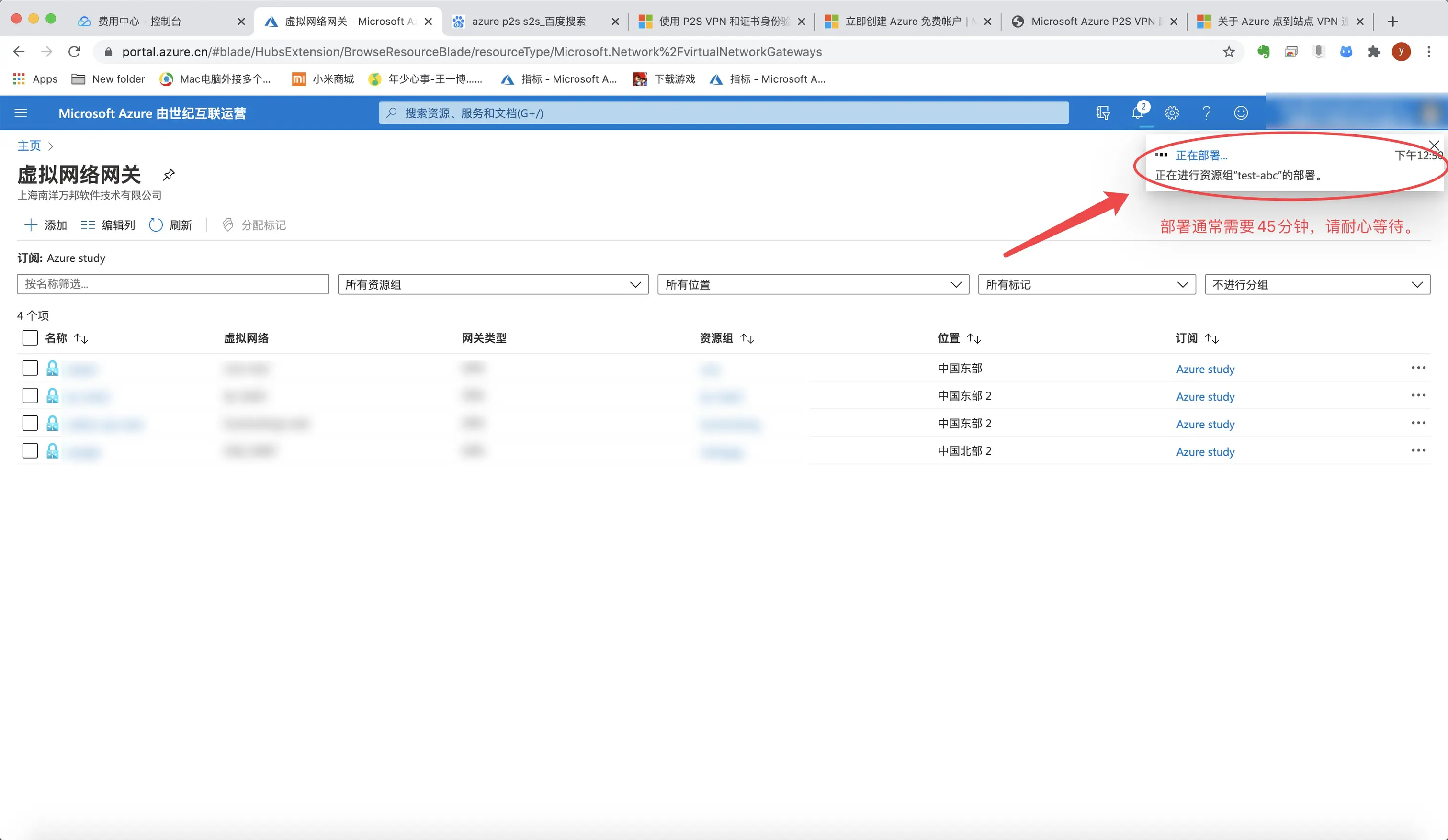

23.系统提示正在部署。注：网关创建需要至少45分钟的时间，请耐心等待。

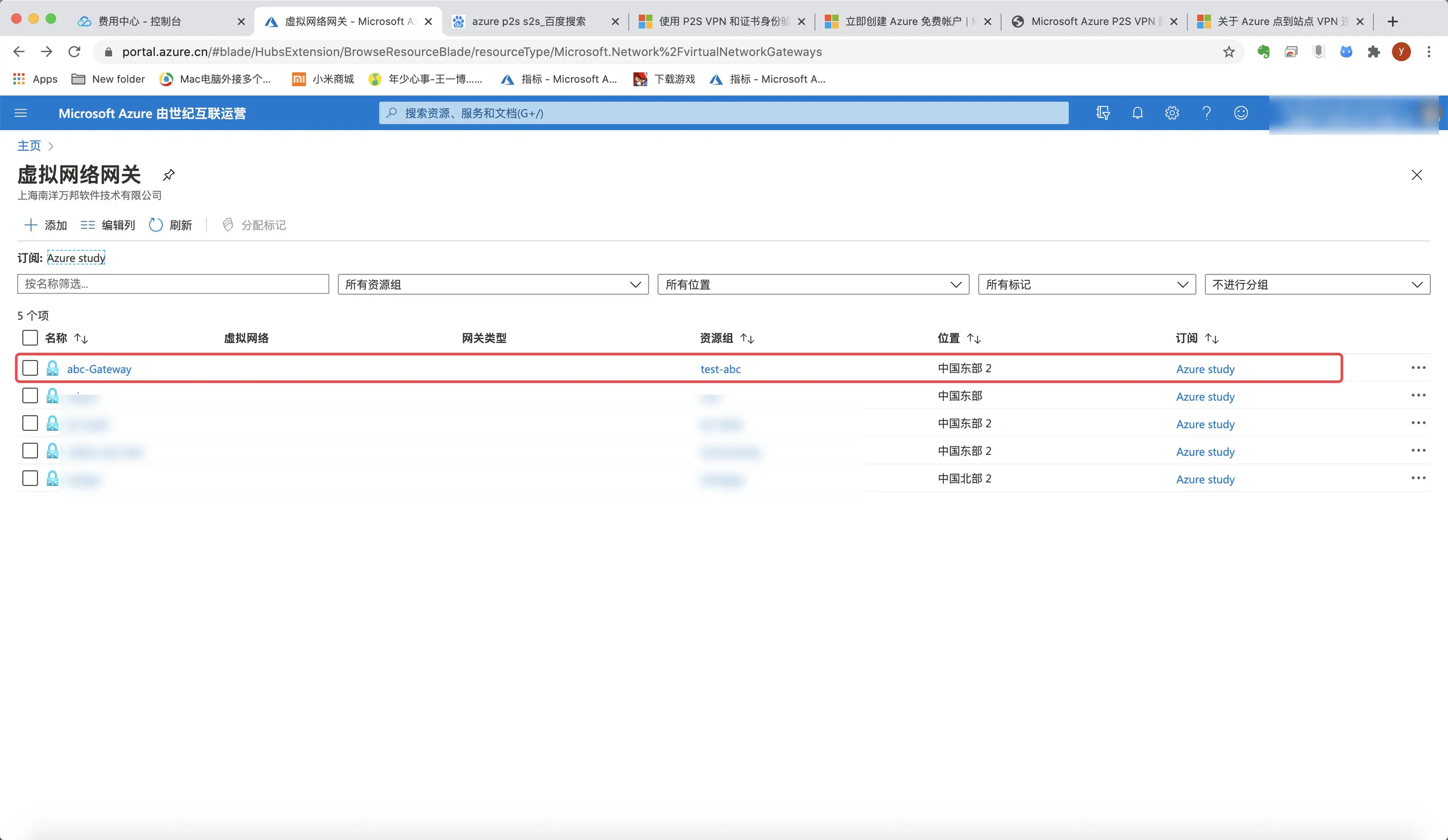

24.创建成功后，可在虚拟网络网关中看见abc-Gateway。

四、创建生成并导出客户端根证书

创建自签名根证书

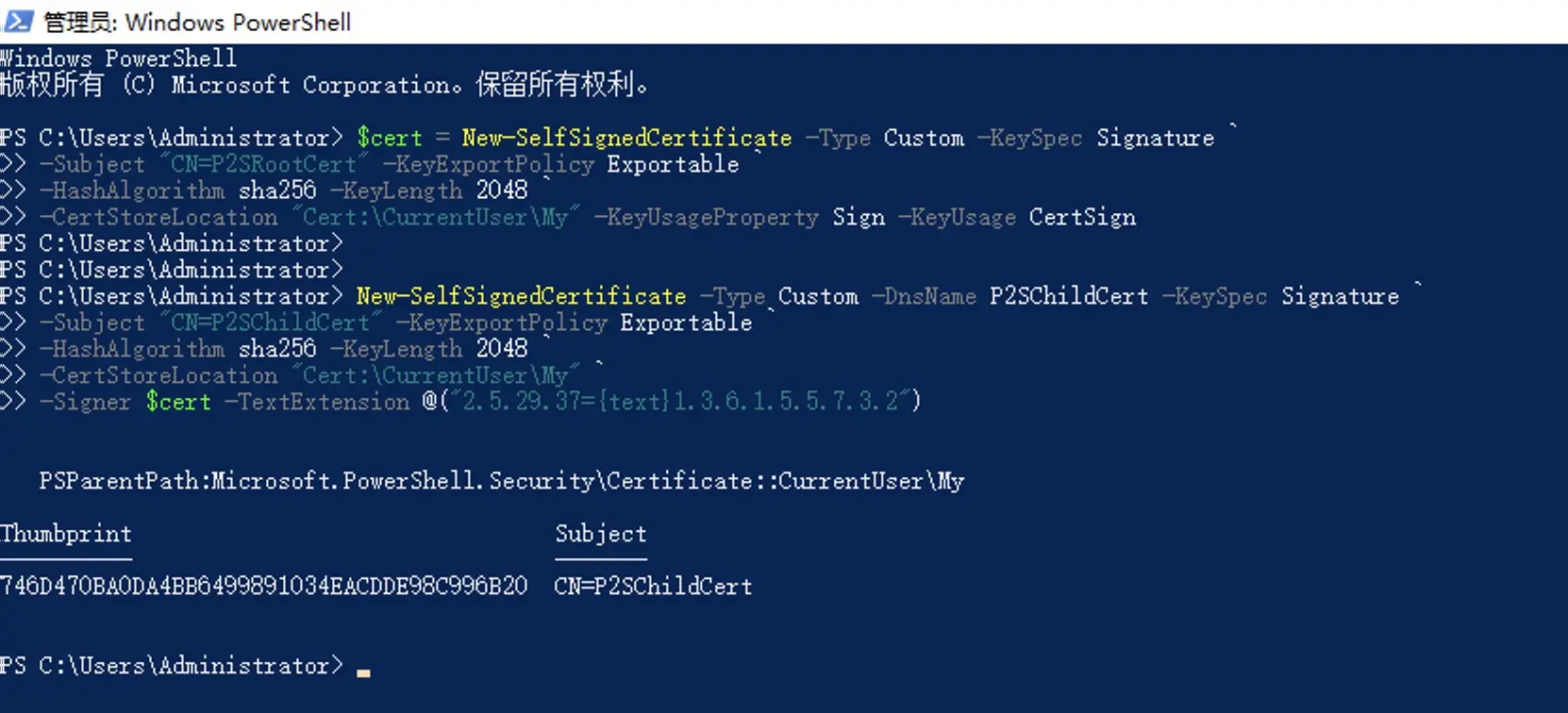

25.打开powershell，输入命如下令，并且请勿关闭窗口。

$cert = New-SelfSignedCertificate -Type Custom -KeySpec Signature `
-Subject "CN=P2SRootCert" -KeyExportPolicy Exportable `
-HashAlgorithm sha256 -KeyLength 2048 `
-CertStoreLocation "Cert:\CurrentUser\My" -KeyUsageProperty Sign -KeyUsage CertSign

生成客户端证书

26.在窗口中继续输入如下命令：

New-SelfSignedCertificate -Type Custom -DnsName P2SChildCert -KeySpec Signature `
-Subject "CN=P2SChildCert" -KeyExportPolicy Exportable `
-HashAlgorithm sha256 -KeyLength 2048 `
-CertStoreLocation "Cert:\CurrentUser\My" `
-Signer $cert -TextExtension @("2.5.29.37={text}1.3.6.1.5.5.7.3.2")

导出根证书公钥 (.cer)

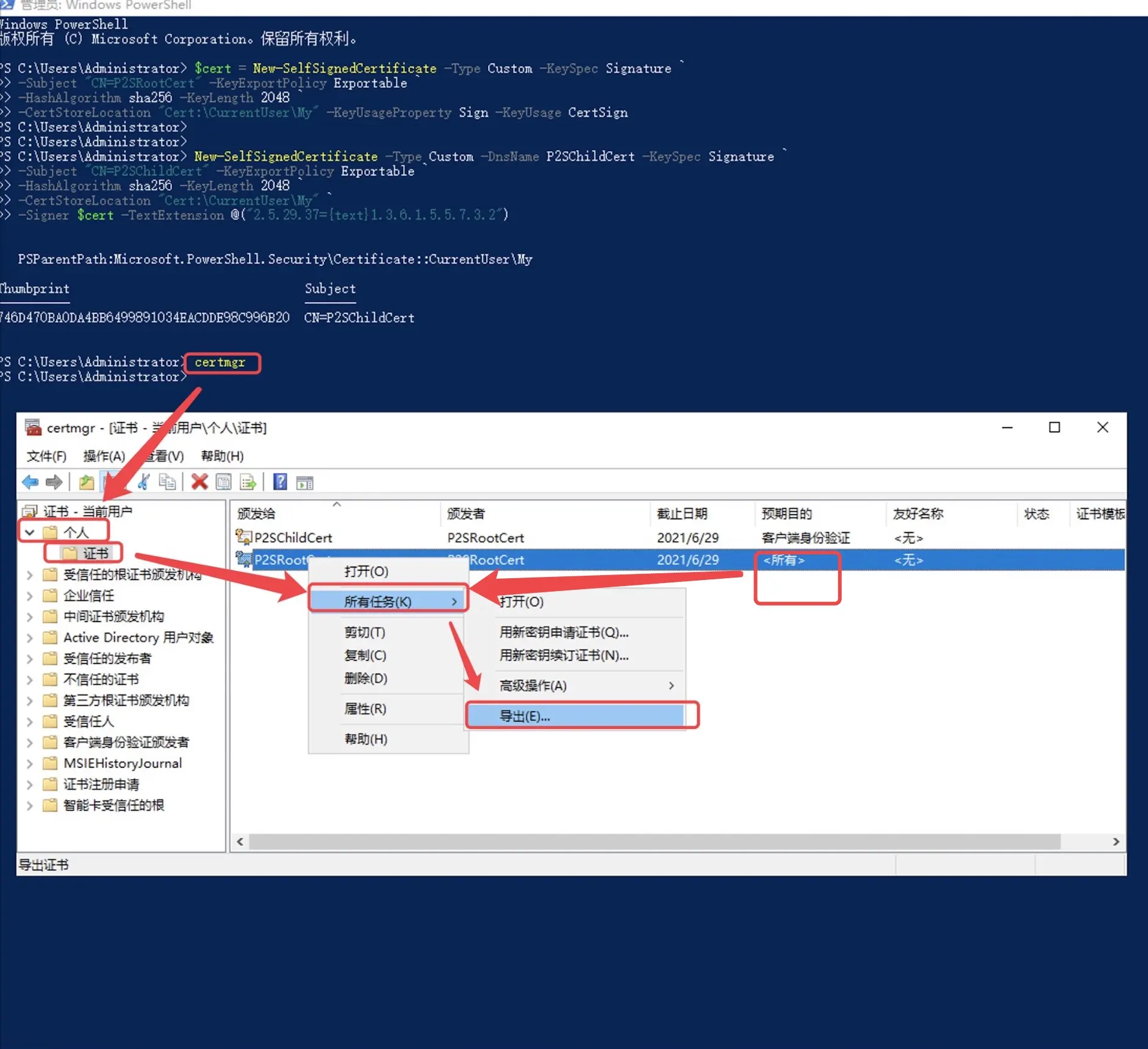

27.使用 PowerShell 键入“certmgr” 。会打开证书程序。按照如图所示顺序进行操作。

28.在上一步点击导出后，会弹出证书导出向导，点击下一步。

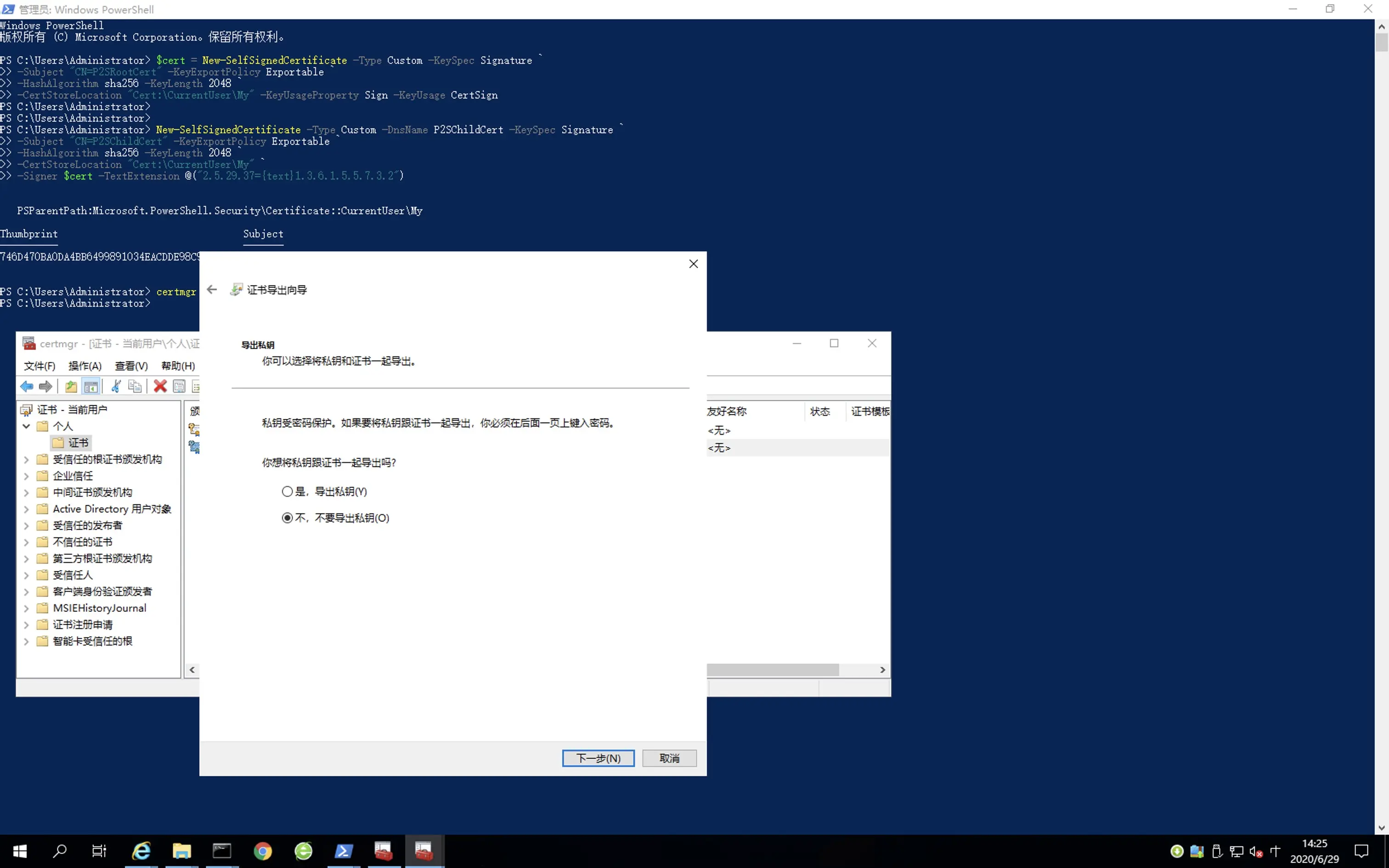

29.导出私钥窗口中选择不，不要导出私钥

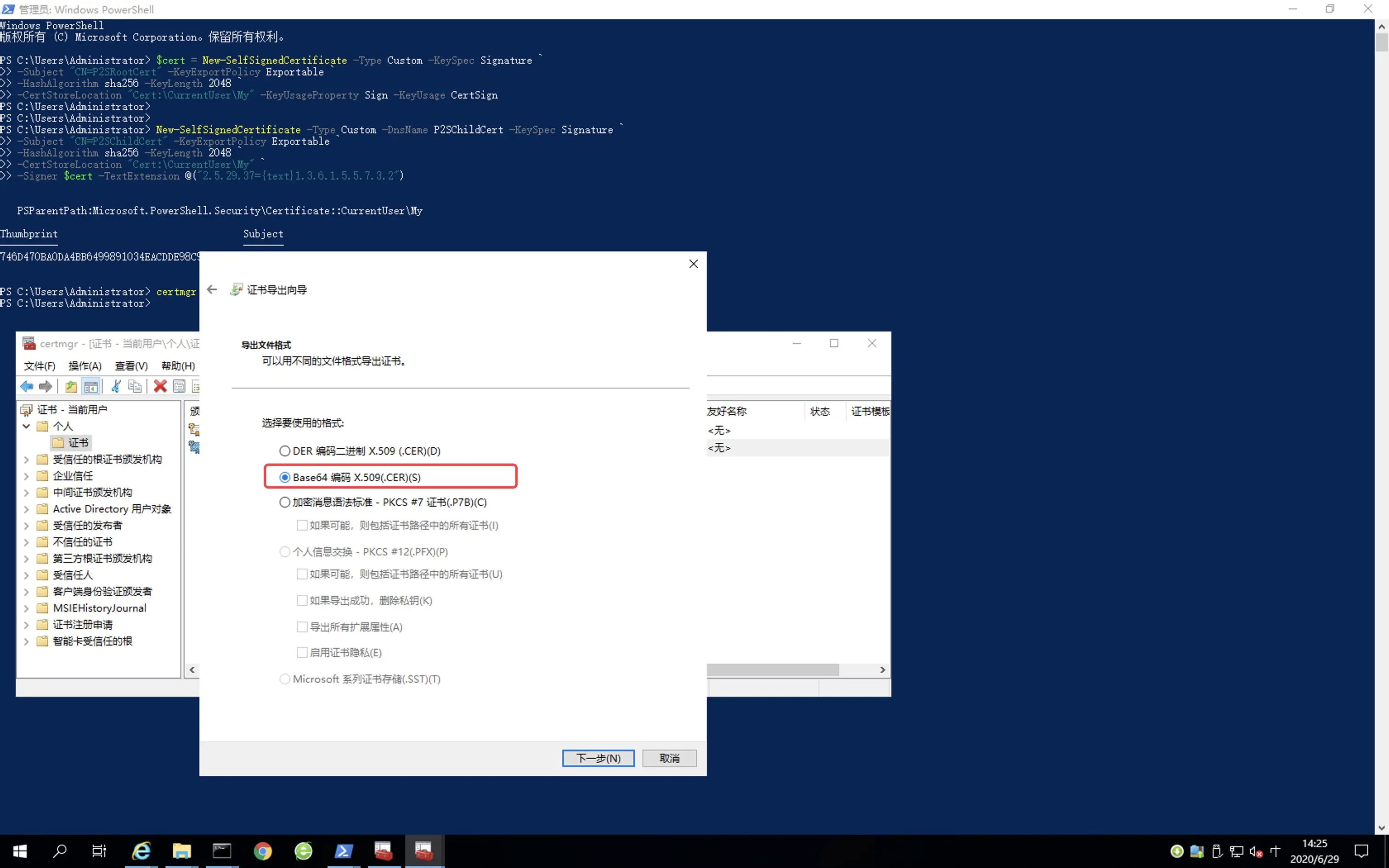

30.选择 Base64编码X.509(.CER)(S)，点击下一步。

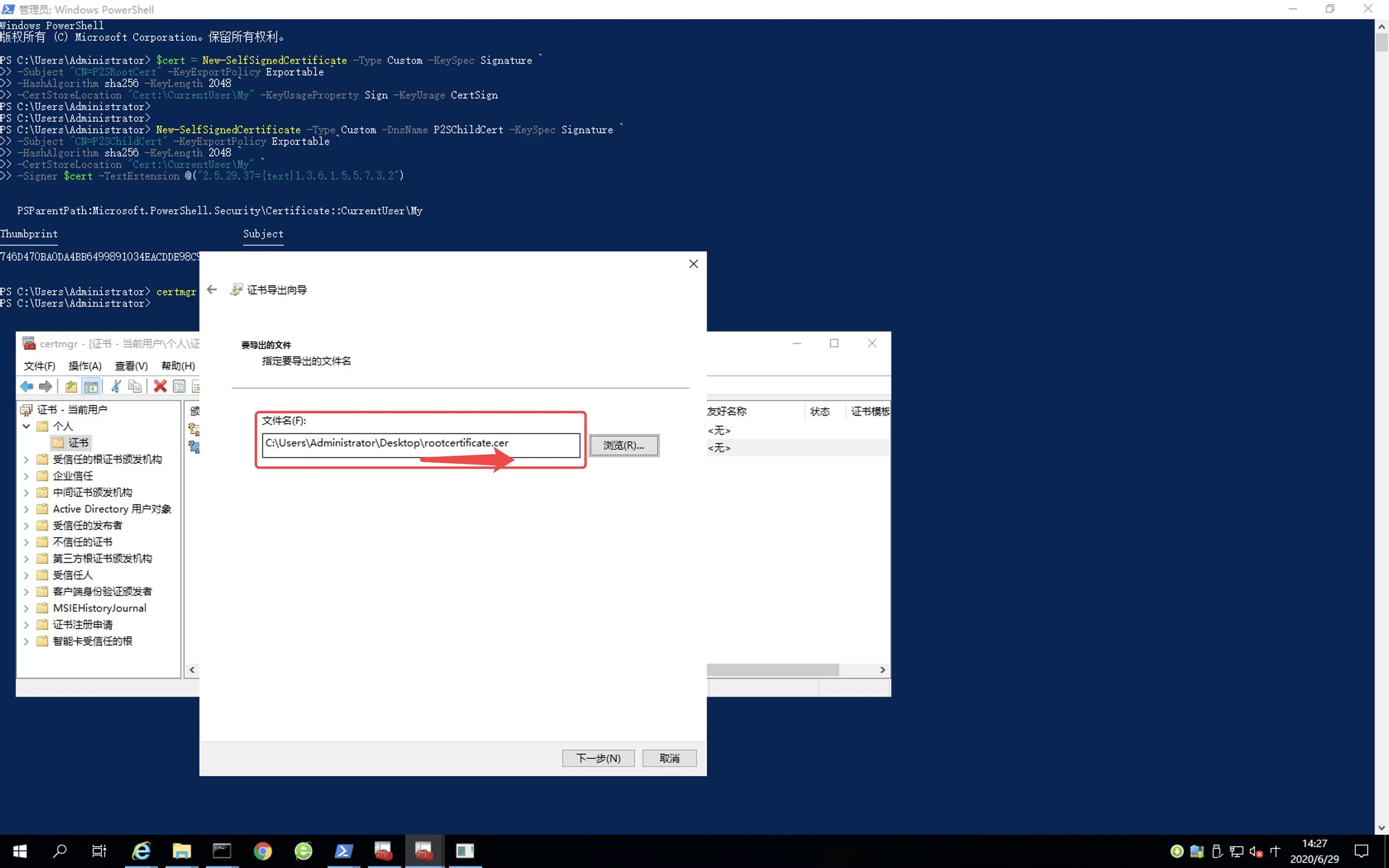

31.设置导出路径和文件名。这里我选择导出到桌面，文件名设置为rootcertificate.cer。点击下一步。

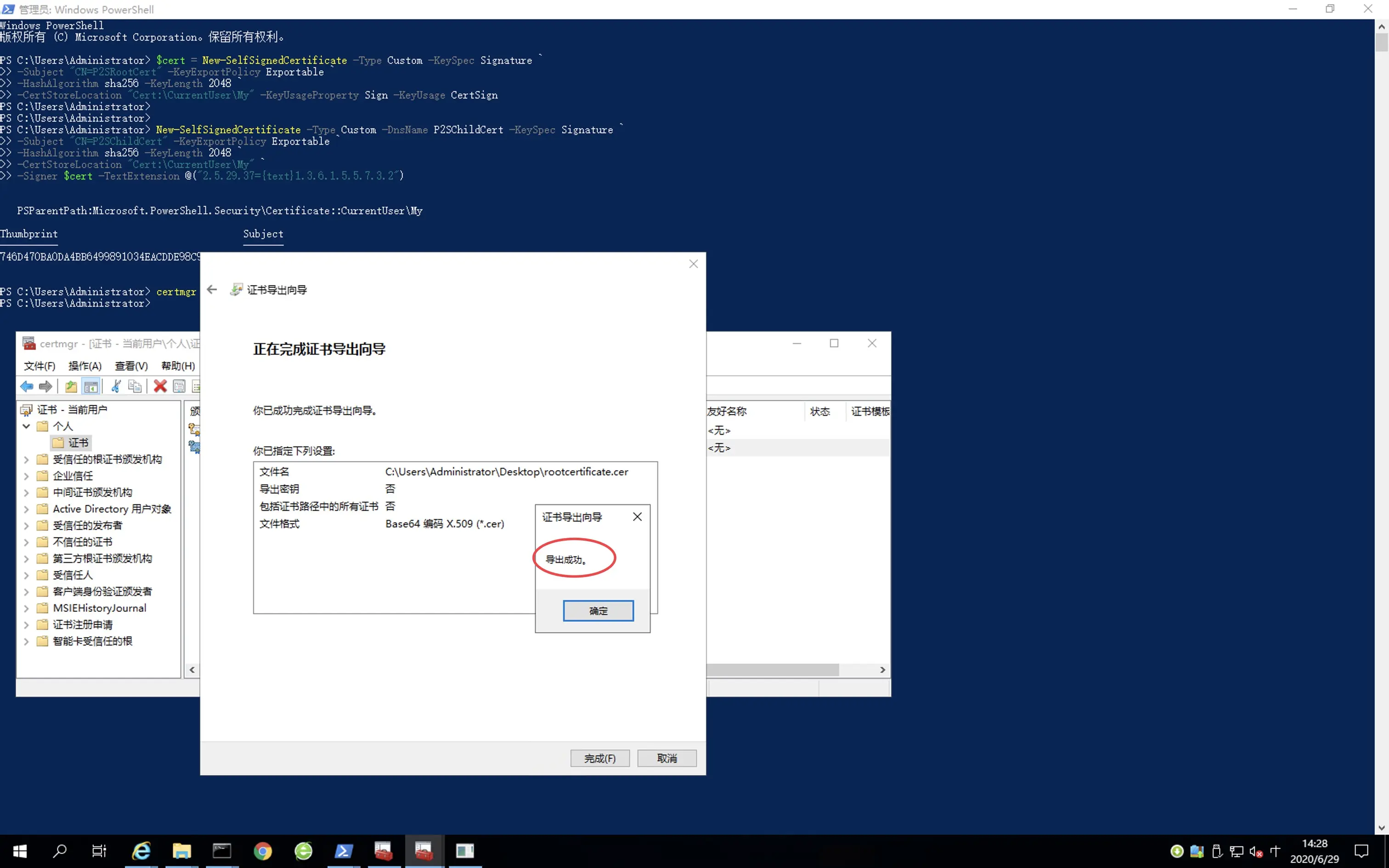

32.提示导出成功。

33.在设置的导出路径下会看到如下的.cer证书。

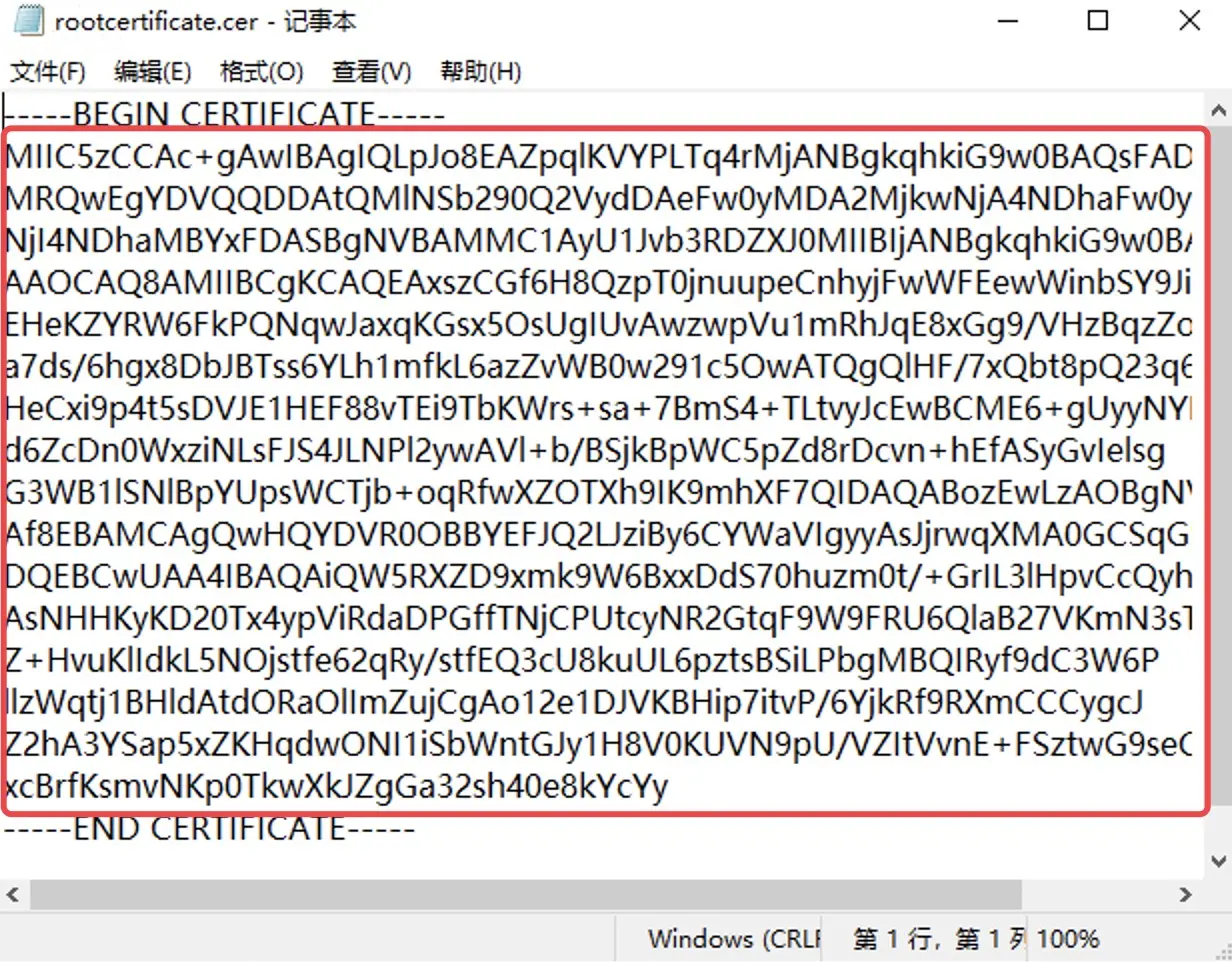

34.使用记事本打开，会开到类似如下信息，若不对说明之前操作步骤有问题请检查。

五、导出自签名根证书

35.如图所示，选择客户端身份验证文件，如图所示进行导出。

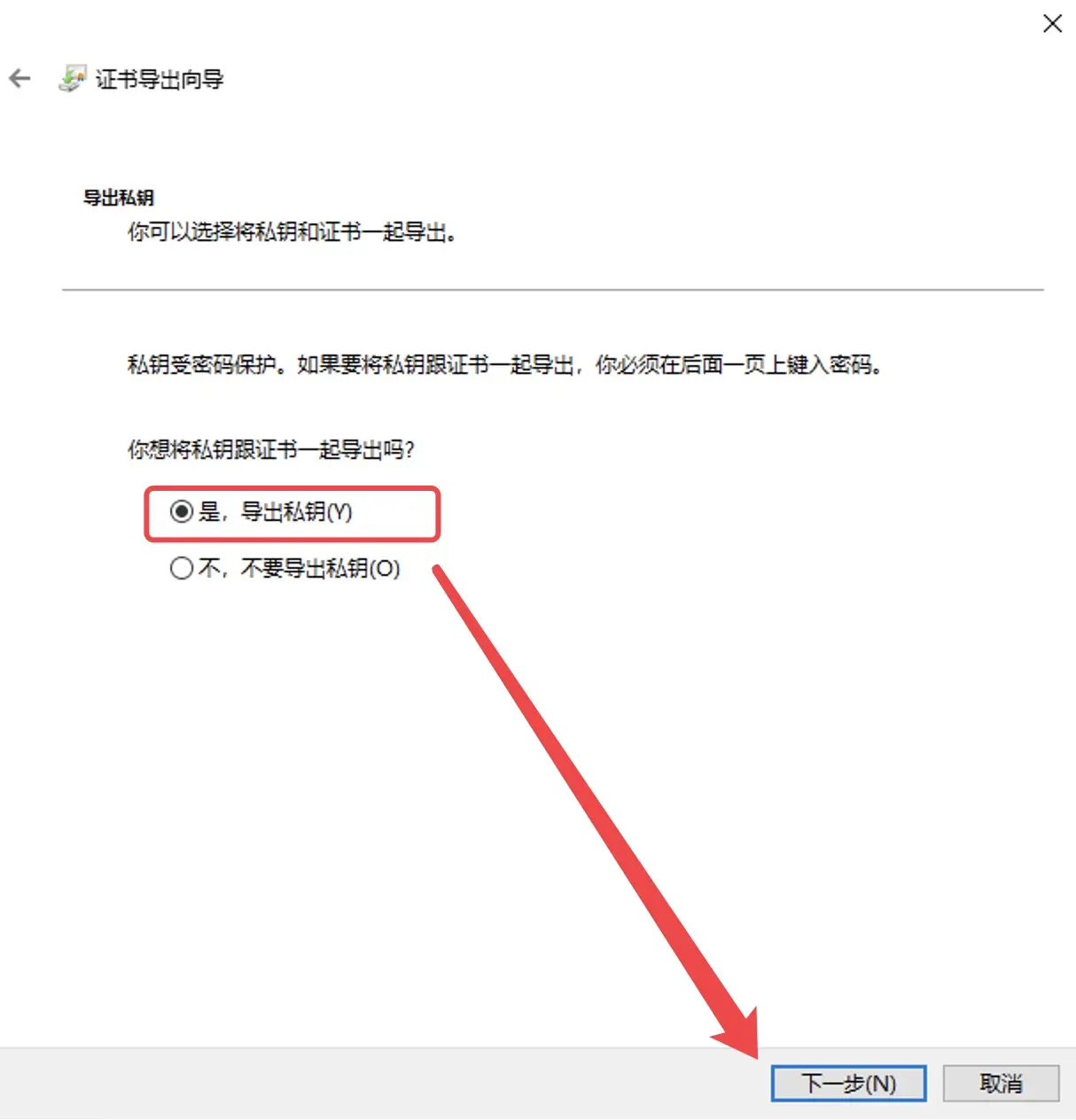

36.选择是，导出私钥

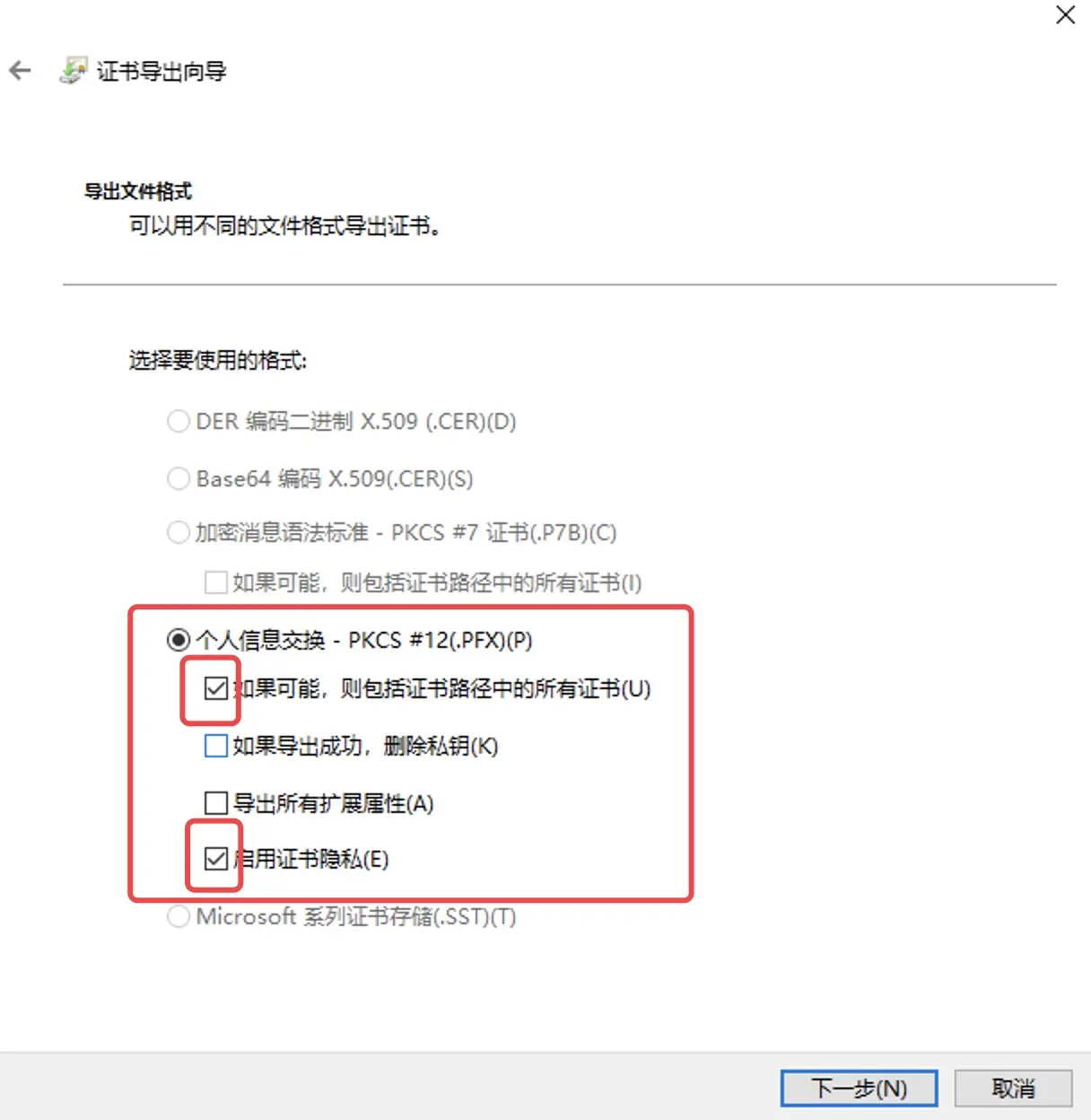

37.按照图中勾选设置。

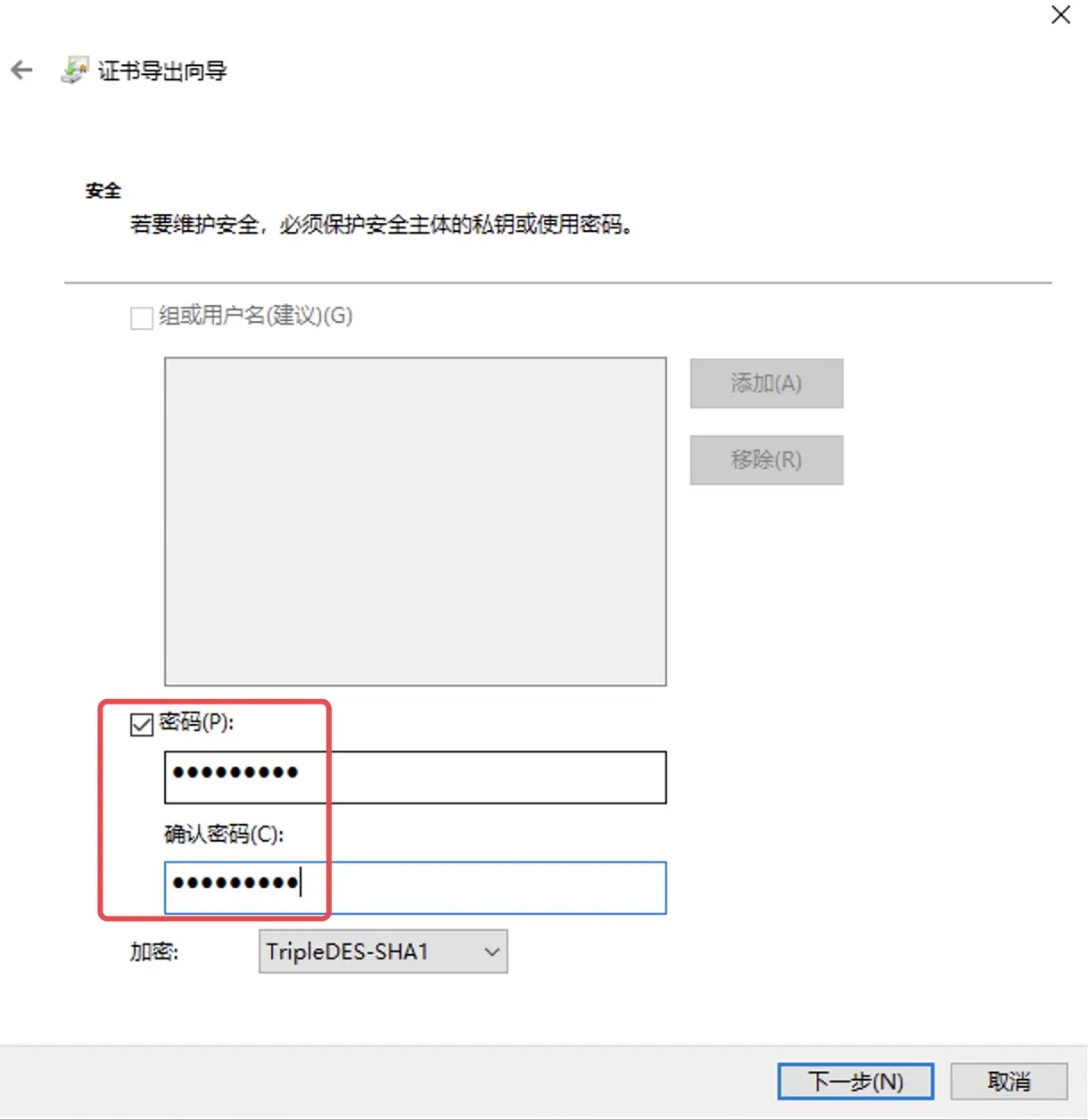

38.输入自定义密码，用于以后安装时验证。

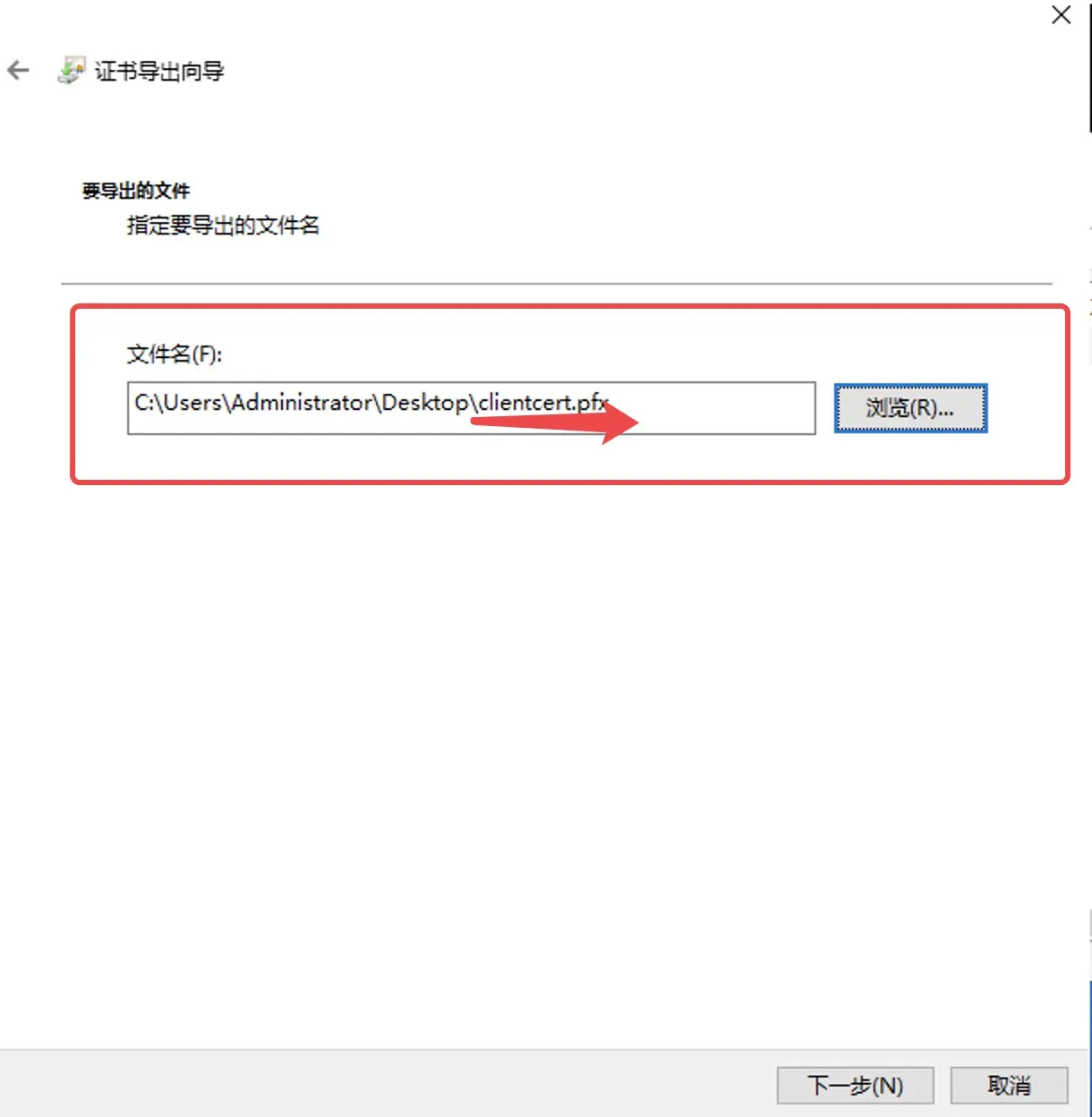

39.选择保存路径，这里我选择保存在桌面并命名为clientcert.pfx

40.确认信息，完成导出。

41.可以在路径下看的如图所示的文件，说明导出成功。

六、添加客户端地址池

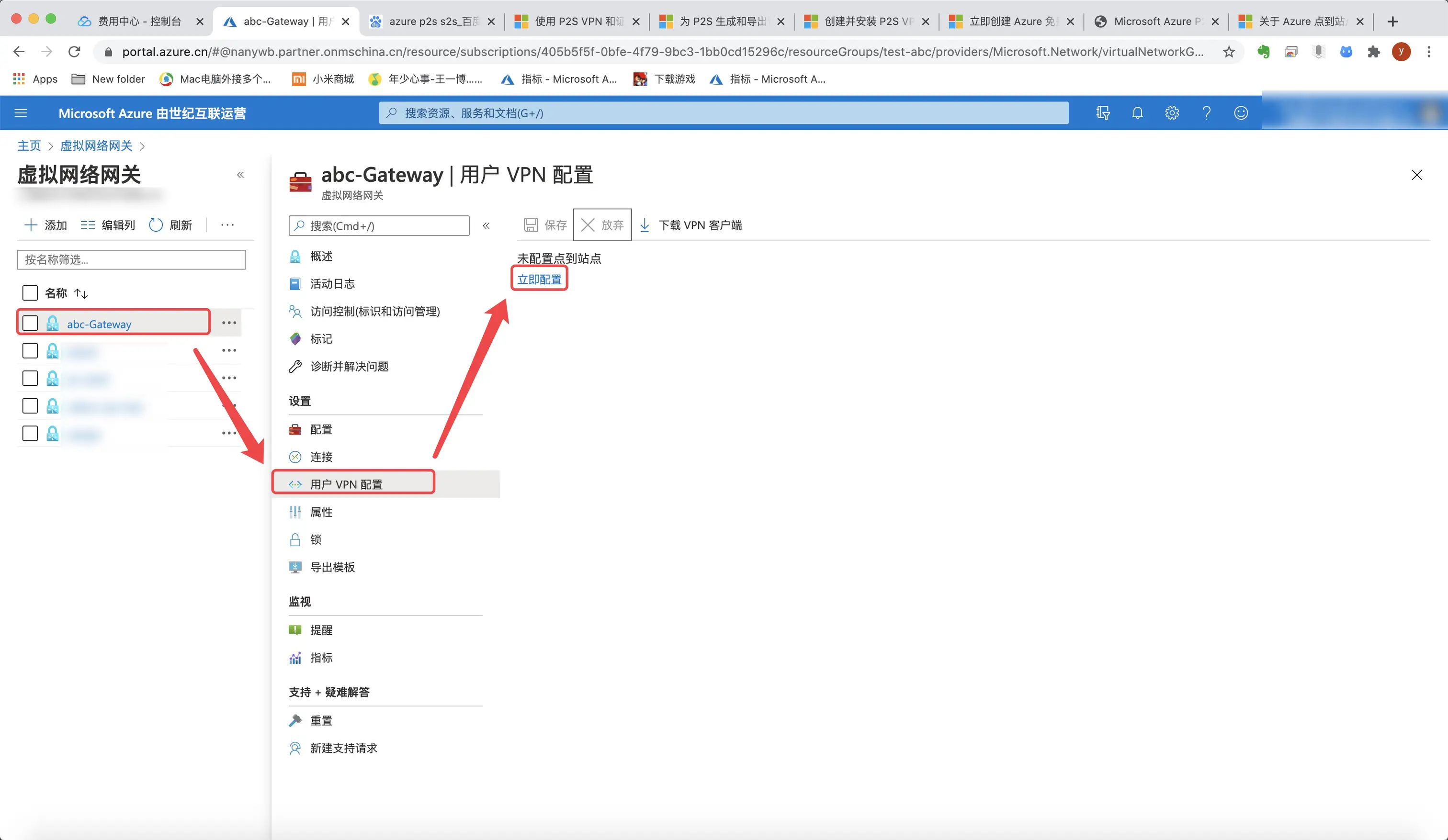

42.点击abc-Gateway虚拟网络网关→用户vnp配置，立即配置。

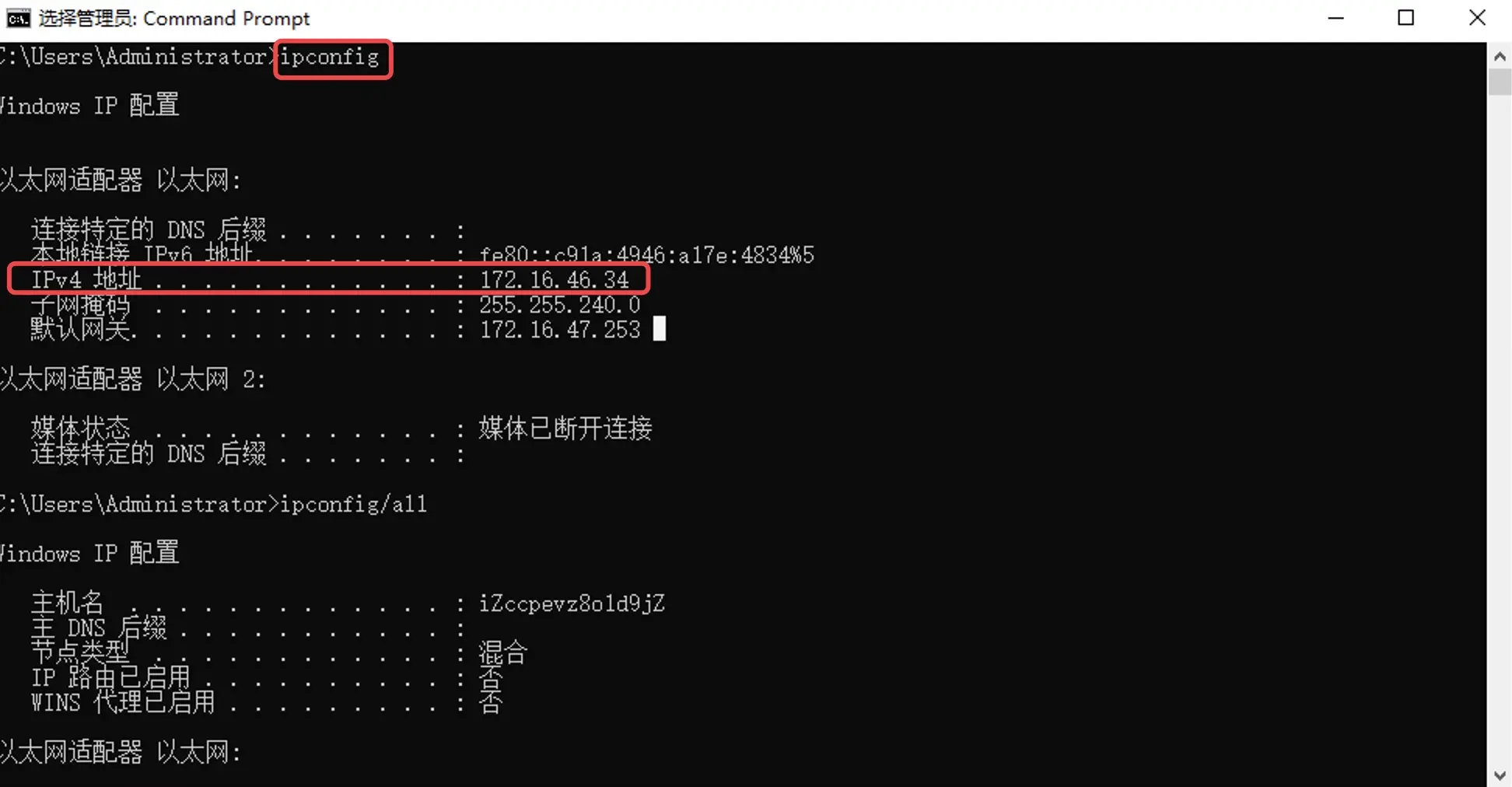

43.此时打开cmd命令行工具，输入ipconfig查看IPv4的地址。这里为172.16.网段，记住此网段。（注：这里应当根据设置的子网网段）

44.使用记事本方式打开rootcertificate.cer，负责图中蓝色部分。

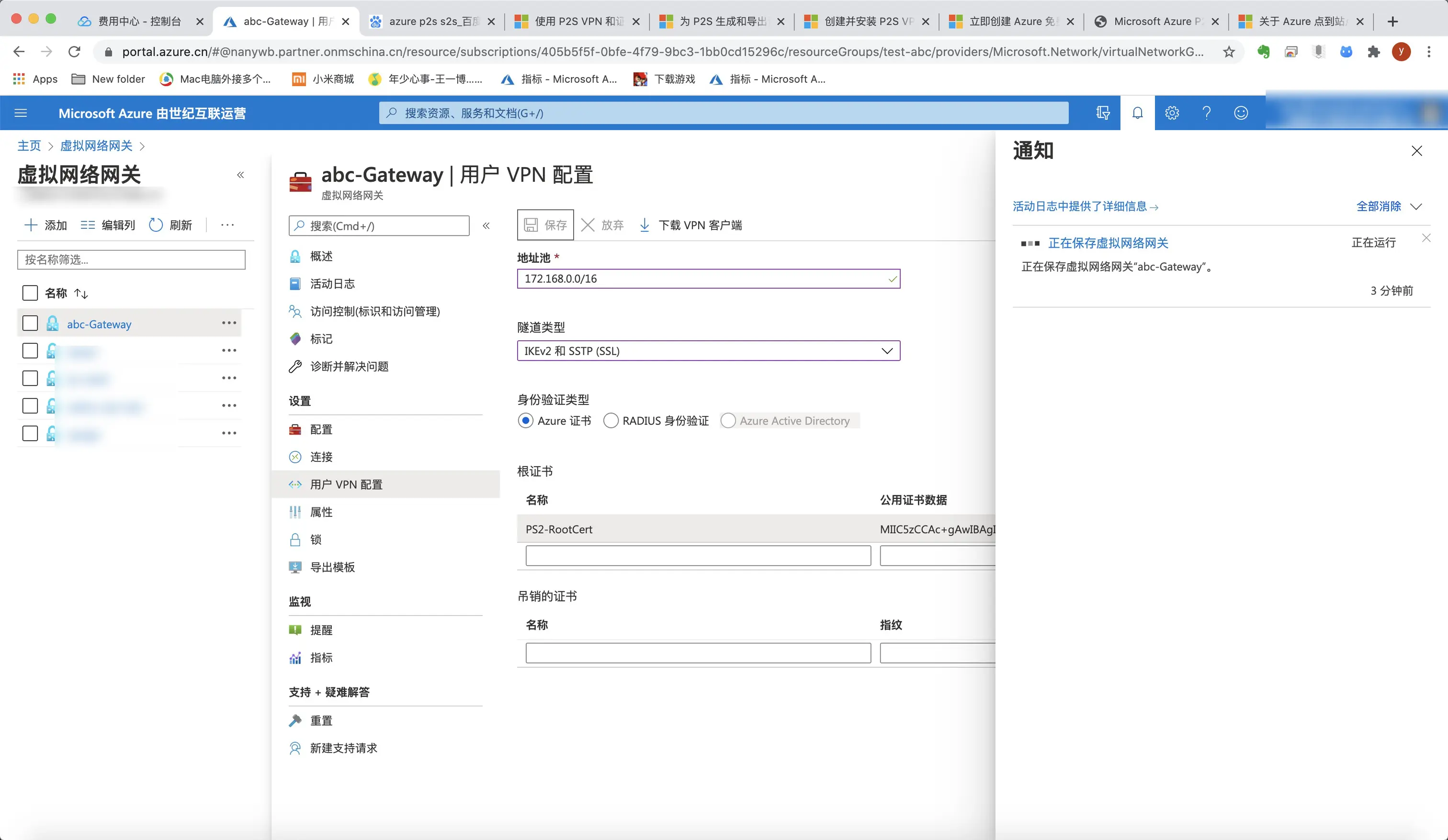

45.回到虚拟网络网关黏贴至公共证书数据，地址池填入刚刚的地址池（注：为了方便做教程我的地址池直接设置了/16的子网掩码位数，各位请根据自己企业网络下的网段进行精确设置。）点击保存，这需要较长时间，请耐心等待。

七、安装vnp并查看P2S连接状态

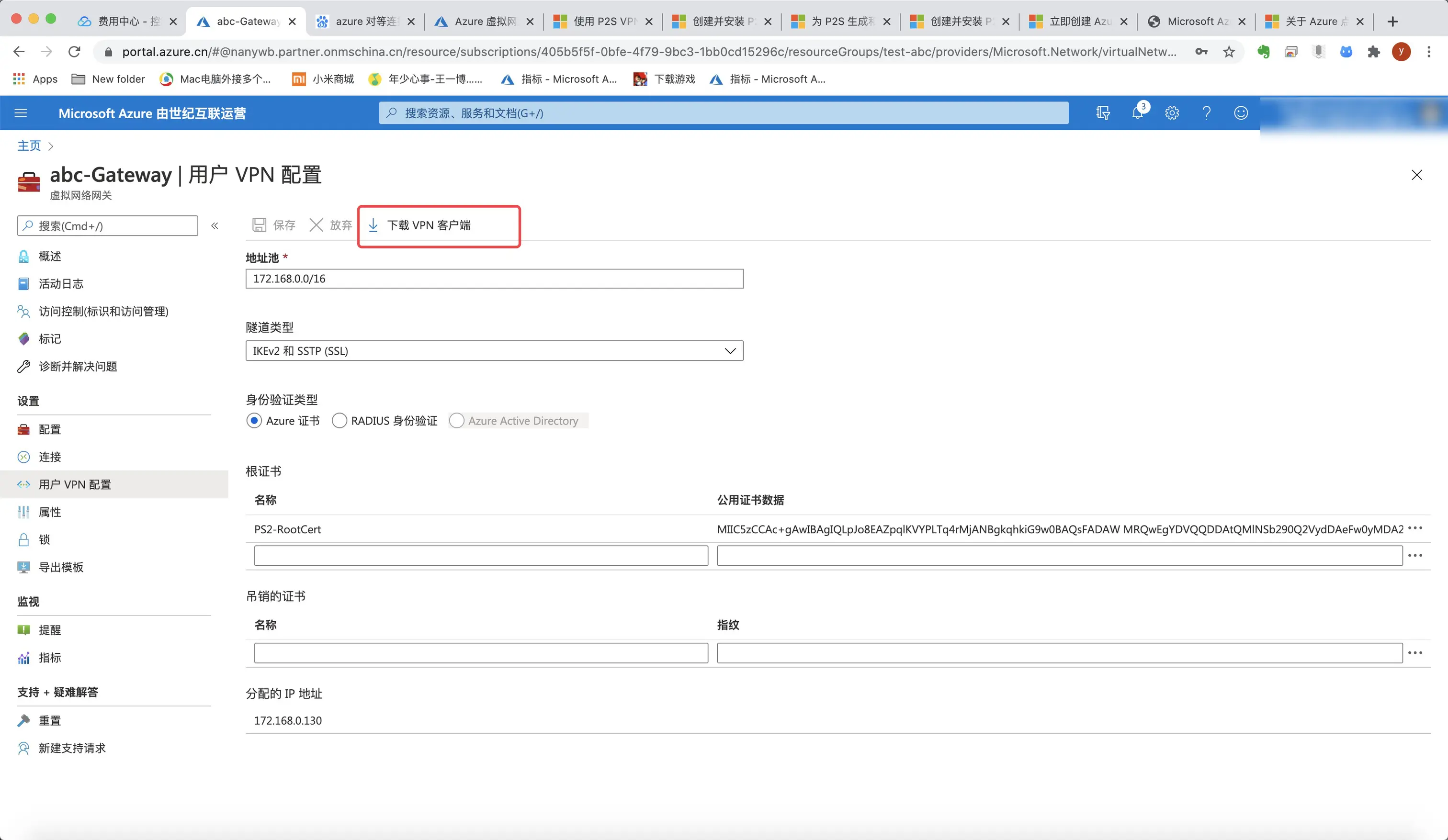

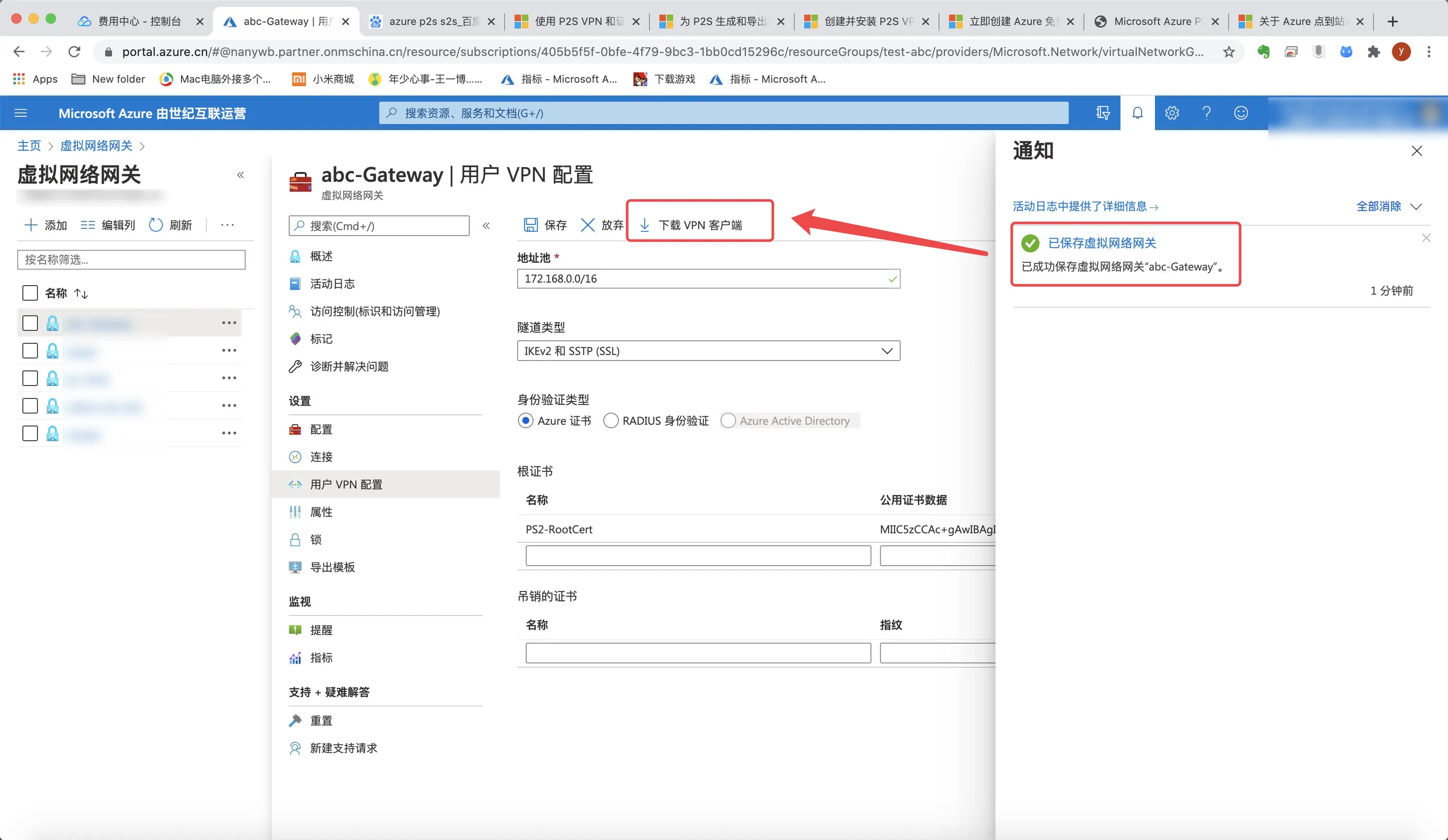

46.创建成功后，点击下载vnp客户端。

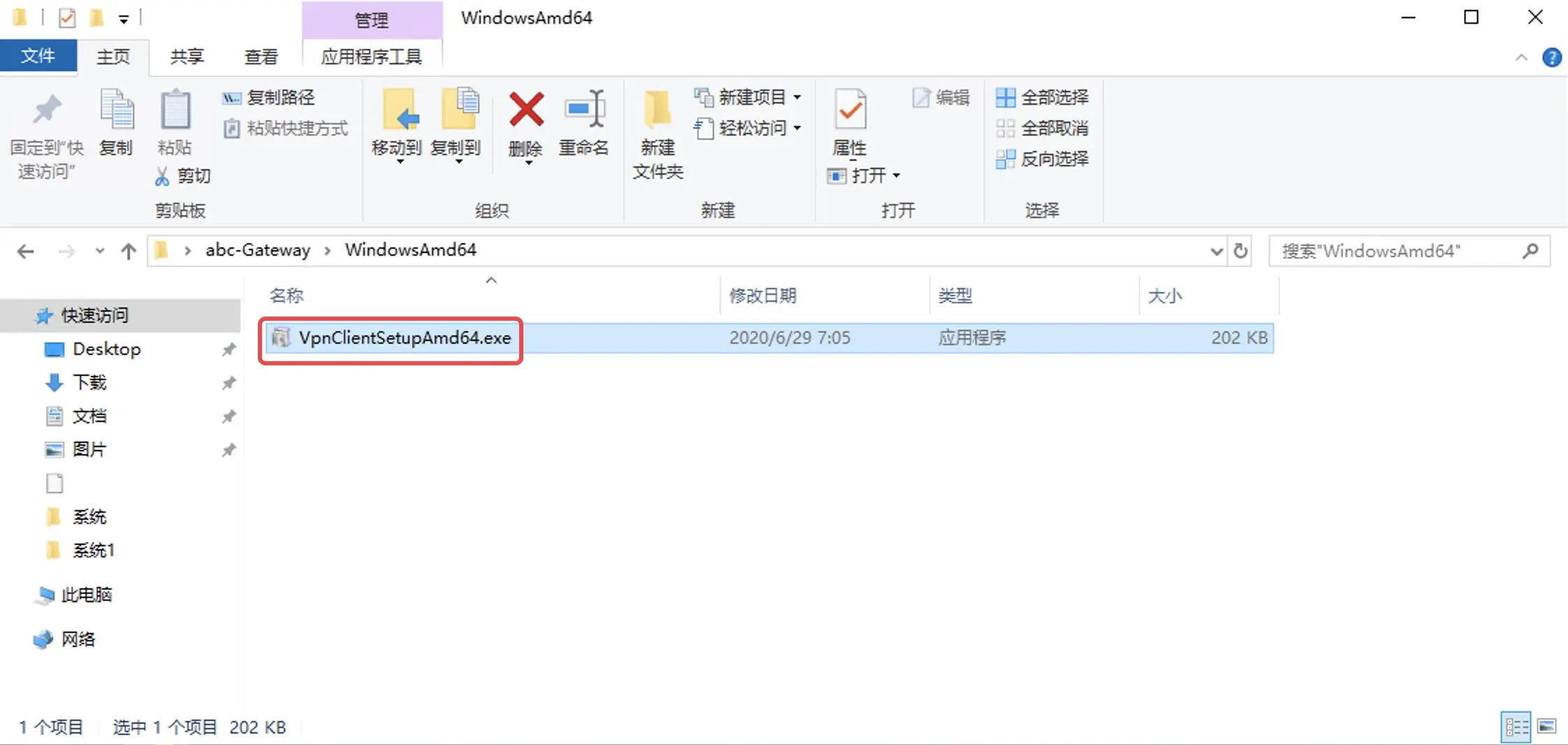

47.打开下载好后的文件，64位电脑选择 vnpClientSetupAmd64.exe 进行安装。

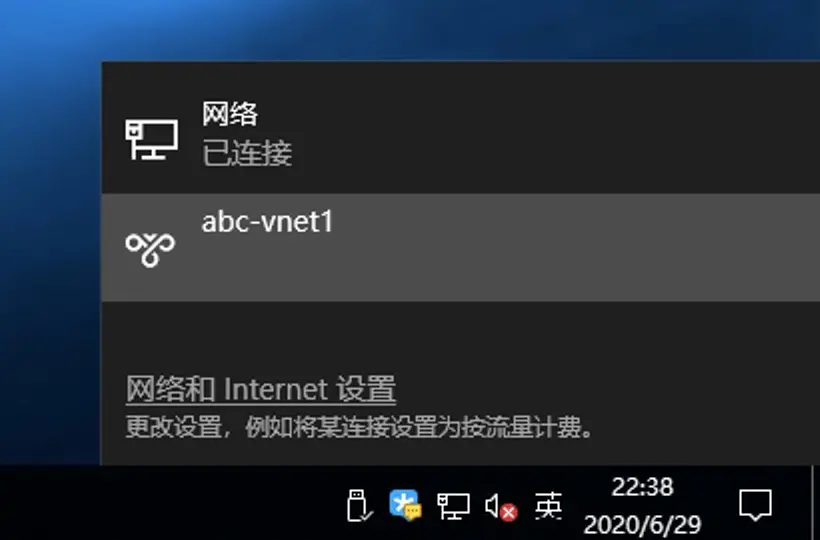

48.安装完成后可在右下角网络图标中看到vnp点击进去。进入页面，点击连接。确认连接成功。

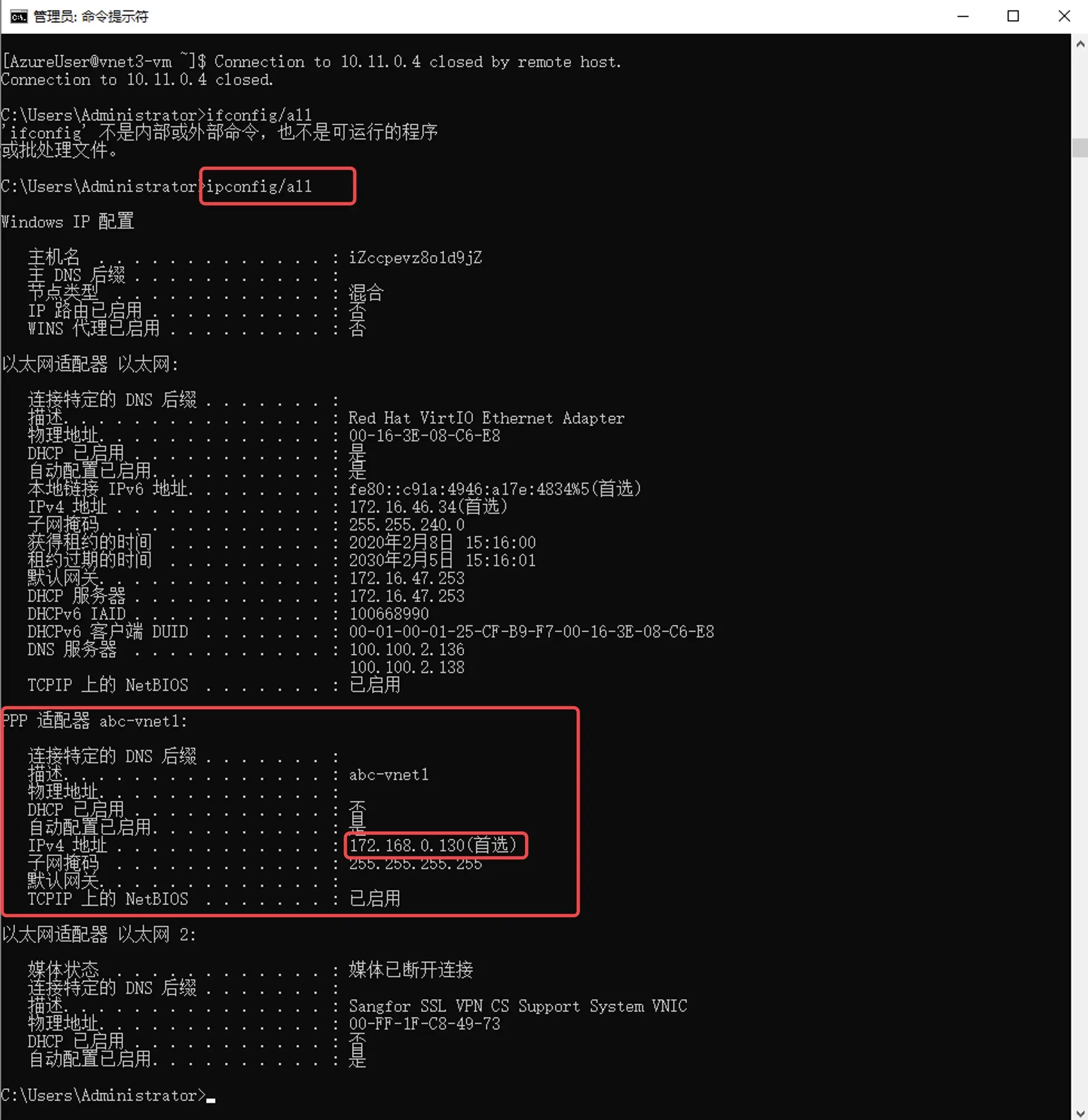

50.在cmd中键入ipconfig/all，可以看到有PPP适配器abc-vnet1说明vnp连接成功

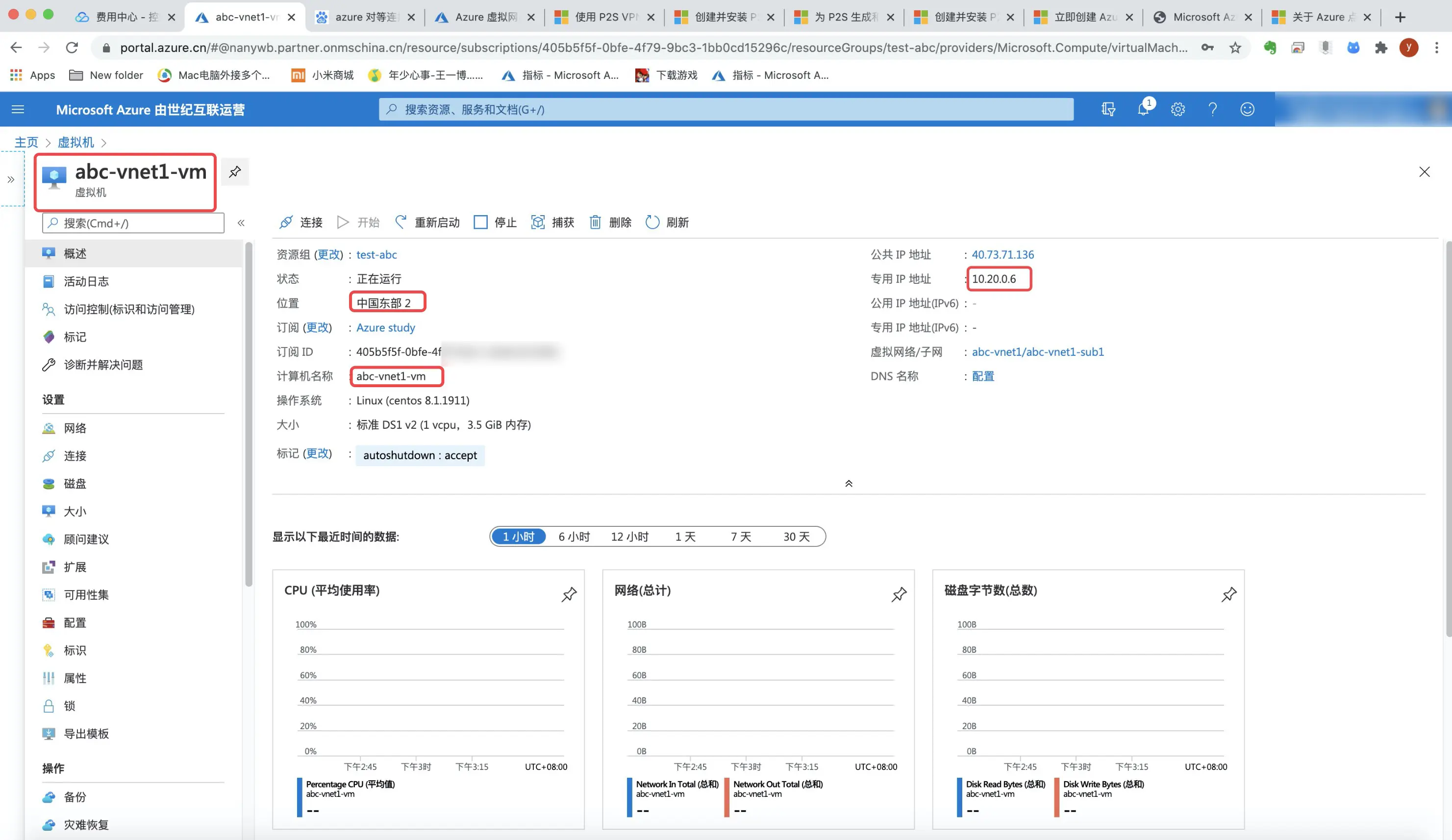

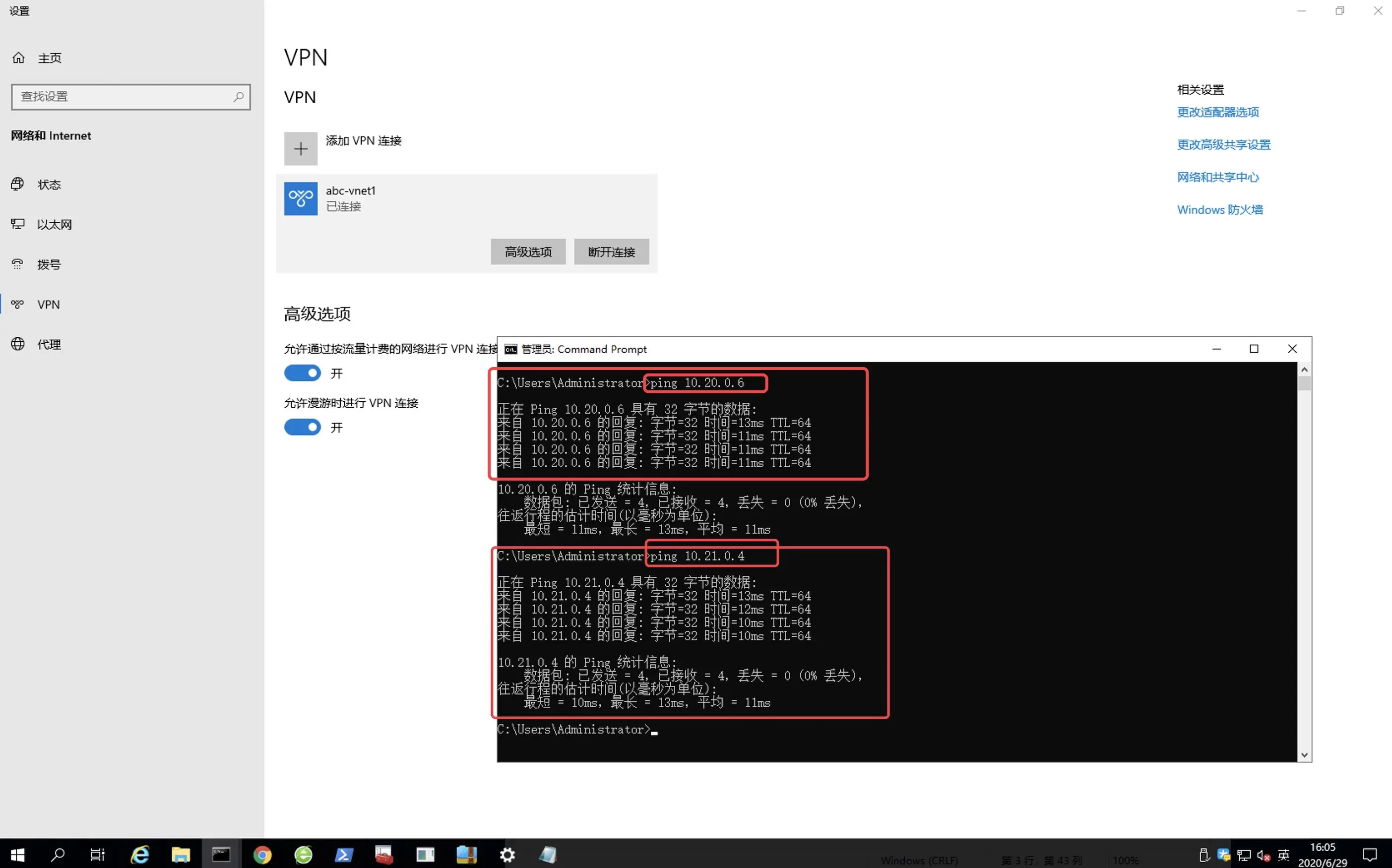

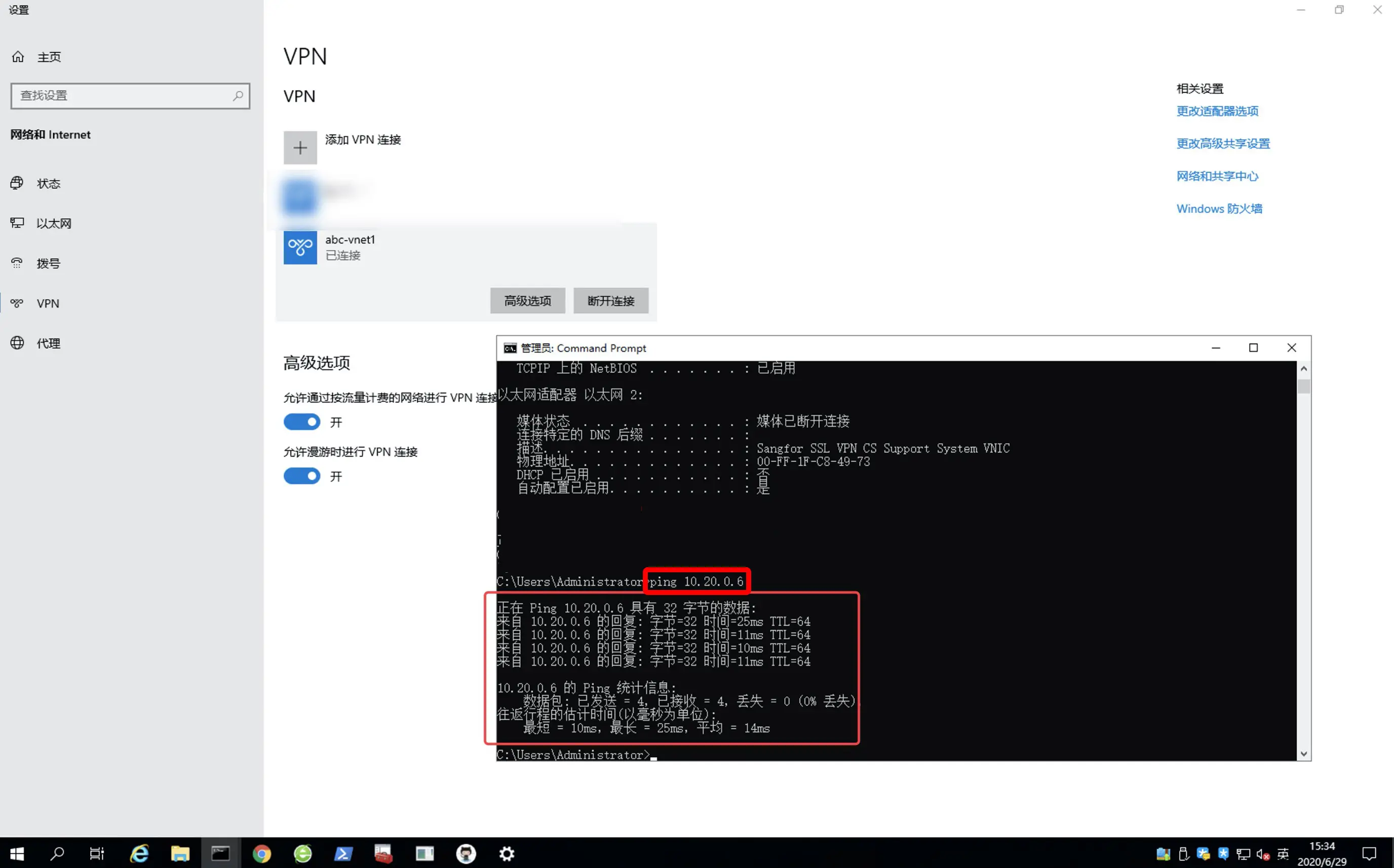

52.回到虚拟机1，查看专用IP地址为10.20.0.6，我们ping一下。可以看到已经ping成功。说明电脑到abc-vnet1的网络连接成功。

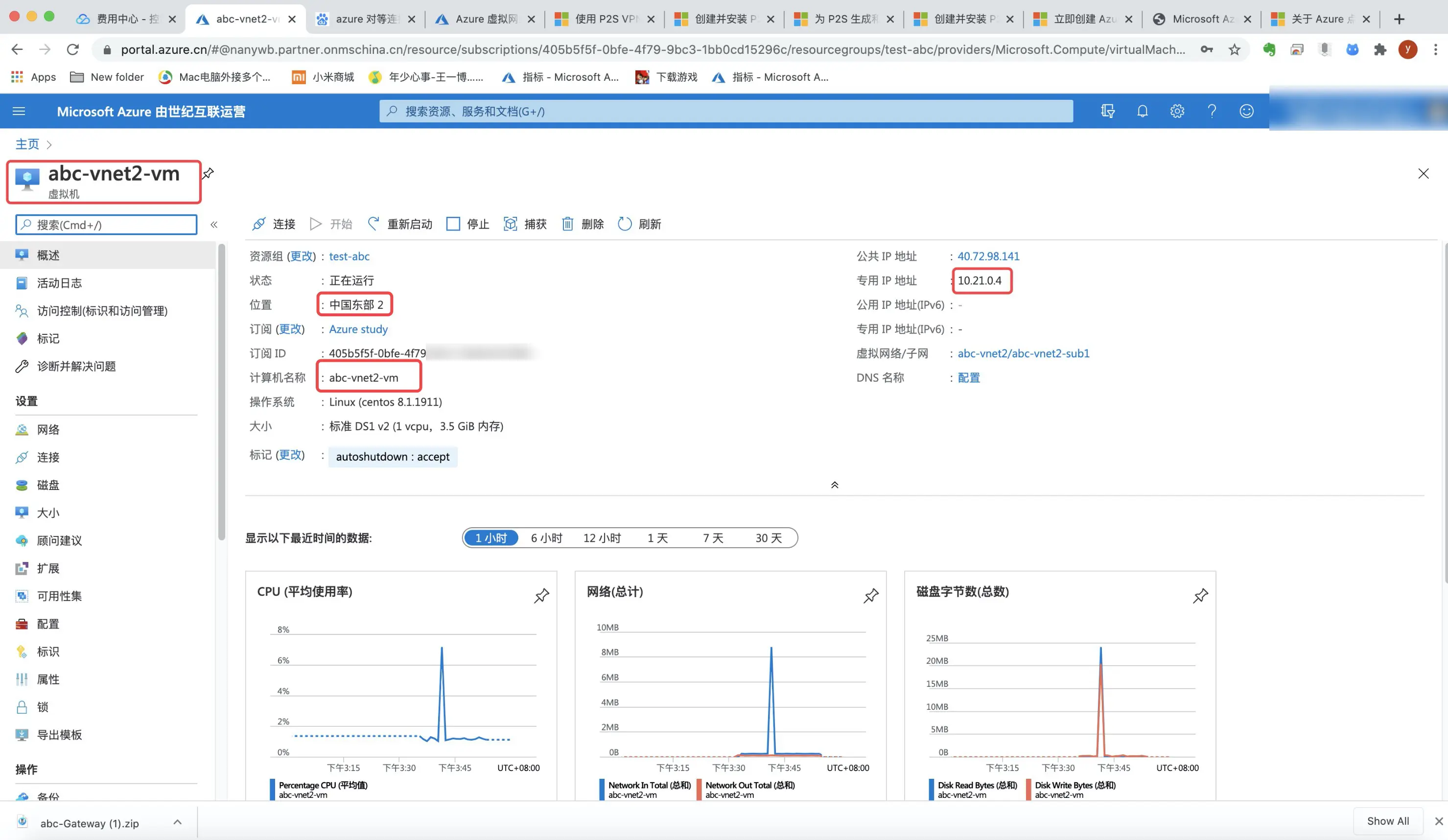

53.回到虚拟机2，查看专用IP地址为10.21.0.4，我们尝试ping一下。可以看到ping不同通，说明abc-vnet1和abc-vnet2现在还为连通。我们将在接下来的步骤中进行设置。

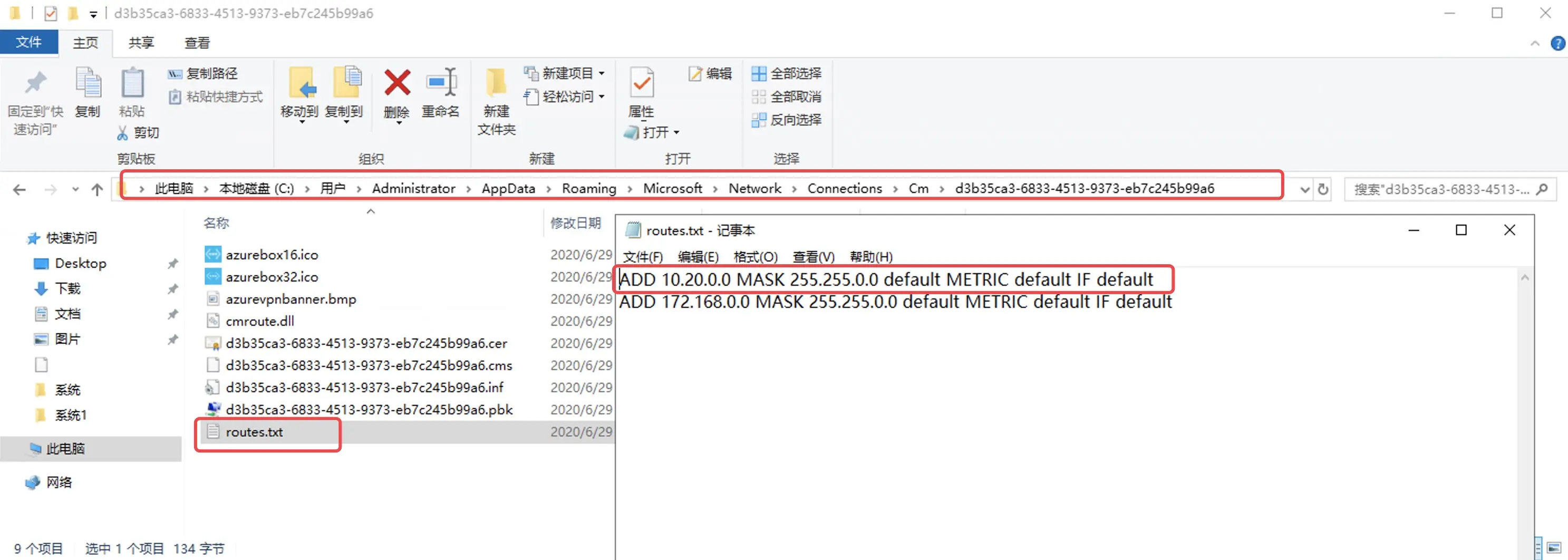

54.打开C:\Users\>用户名>\AppData\Roaming\Microsoft\Network\Connections\Cm\<GUID串>可以看到我们abc-vnet1的网段信息。只有10.20.0.0，没有abc-vnet2的10.21.0.1，显然这是无法连通的，所以我们要进行对等连接配置。
