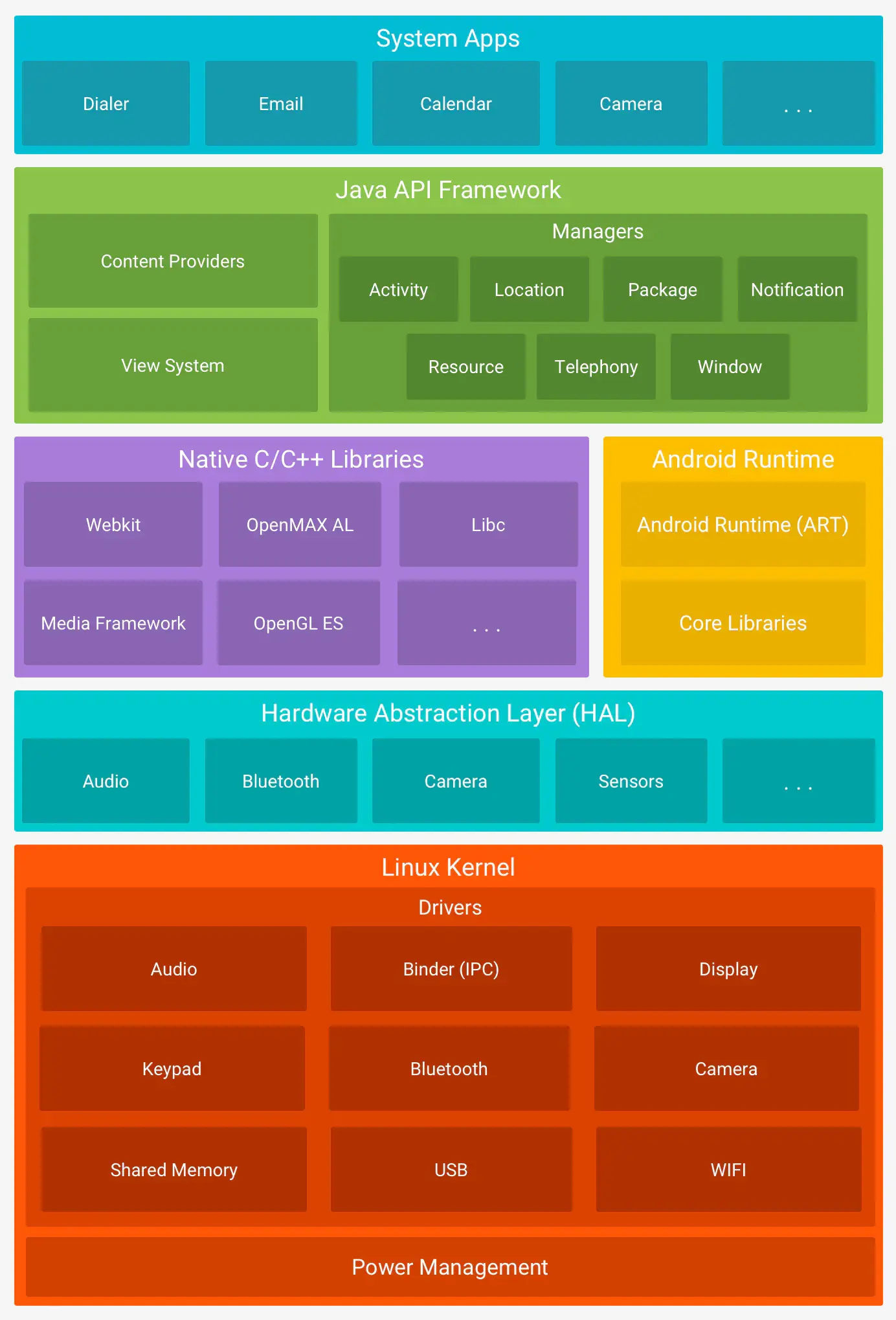

下面这张Android平台架构图是从Android的官网抓下来的。
应用层
系统内置的应用程序以及非系统级的应用程序都是属于应用层。负责与用户进行直接交互，通常都是用Java进行开发的。
应用框架层（Java Framework)
应用框架层为开发人员提供了可以开发应用程序所需要的API，我们平常开发应用程序都是调用的这一层所提供的API，当然也包括系统的应用。这一层的是由Java代码编写的，可以称为Java Framework。下面来看这一层所提供的主要的组件。
| Activity Manager(活动管理器) | 管理各个应用程序生命周期以及通常的导航回退功能 |
| Location Manager(位置管理器) | 提供地理位置以及定位功能服务 |
| Package Manager(包管理器) | 管理所有安装在Android系统中的应用程序 |
| Notification Manager(通知管理器) | 使得应用程序可以在状态栏中显示自定义的提示信息 |
| Resource Manager（资源管理器） | 提供应用程序使用的各种非代码资源，如本地化字符串、图片、布局文件、颜色文件等 |
| Telephony Manager(电话管理器) | 管理所有的移动设备功能 |
| Window Manager（窗口管理器） | 管理所有开启的窗口程序 |
| Content Providers（内容提供器） | 使得不同应用程序之间可以共享数据 |
| View System（视图系统） | 构建应用程序的基本组件 |
系统运行库层（Native)
系统运行库层分为两部分，分别是C/C++程序库和Android运行时库。
运行时库又分为核心库和ART(5.0系统之后，Dalvik虚拟机被ART取代)。核心库提供了Java语言核心库的大多数功能，这样开发者可以使用Java语言来编写Android应用。相较于JVM，Dalvik虚拟机是专门为移动设备定制的，允许在有限的内存中同时运行多个虚拟机的实例，并且每一个Dalvik 应用作为一个独立的Linux 进程执行。独立的进程可以防止在虚拟机崩溃的时候所有程序都被关闭。而替代Dalvik虚拟机的ART 的机制与Dalvik 不同。在Dalvik下，应用每次运行的时候，字节码都需要通过即时编译器转换为机器码，这会拖慢应用的运行效率，而在ART 环境中，应用在第一次安装的时候，字节码就会预先编译成机器码，使其成为真正的本地应用。
硬件抽象层（HAL)
硬件抽象层是位于操作系统内核与硬件电路之间的接口层，其目的在于将硬件抽象化，为了保护硬件厂商的知识产权，它隐藏了特定平台的硬件接口细节，为操作系统提供虚拟硬件平台，使其具有硬件无关性，可在多种平台上进行移植。 从软硬件测试的角度来看，软硬件的测试工作都可分别基于硬件抽象层来完成，使得软硬件测试工作的并行进行成为可能。通俗来讲，就是将控制硬件的动作放在硬件抽象层中。
Linux内核层
Android 的核心系统服务基于Linux 内核，在此基础上添加了部分Android专用的驱动。系统的安全性、内存管理、进程管理、网络协议栈和驱动模型等都依赖于该内核。
