tomcat架构解析

目录结构

• bin：执行目录，sh时linux上的，bat时windows上的
• lib：依赖的jar包
• conf：
  • catalina.plicy:权限相关perssiom，tomcat是跑在jvm上的，所以有些默认权限
  • server.xml：server节点--->service------>Executor线程池，Connector连接器
    • connector连接器里面使用线程池的话，connector里面的maxThread是无效的
    • executor：maxThreads如果不设置的话，默认为200
  • web.xml：serverlet的标准部署模式
    • DefaultServerlet：默认的 加载静态文件，html，js，img等静态文件
    • JspServlet：专门处理jsp
    • mime-mapping：文件类型，其实就是Tomcat处理文件类型
• Logs:日志目录
  • localhost-xxx.log
  • catalina-xxx.log

三种部署方式

• 显示部署：
  • server.xml的Host目录下面加入一个Contex（指定路径和文件地址）
  • 在conf/catalina/loalhost创建xml（热部署），访问路径为文件名
• 隐式部署：放在webapps目录下面

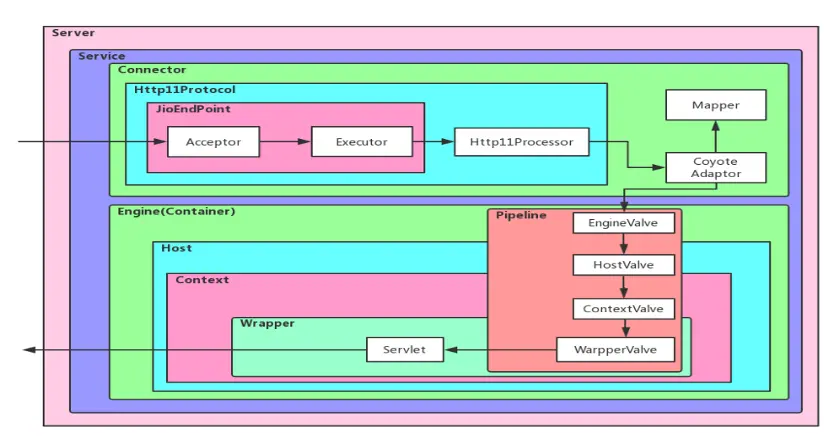

Tomcat的架构

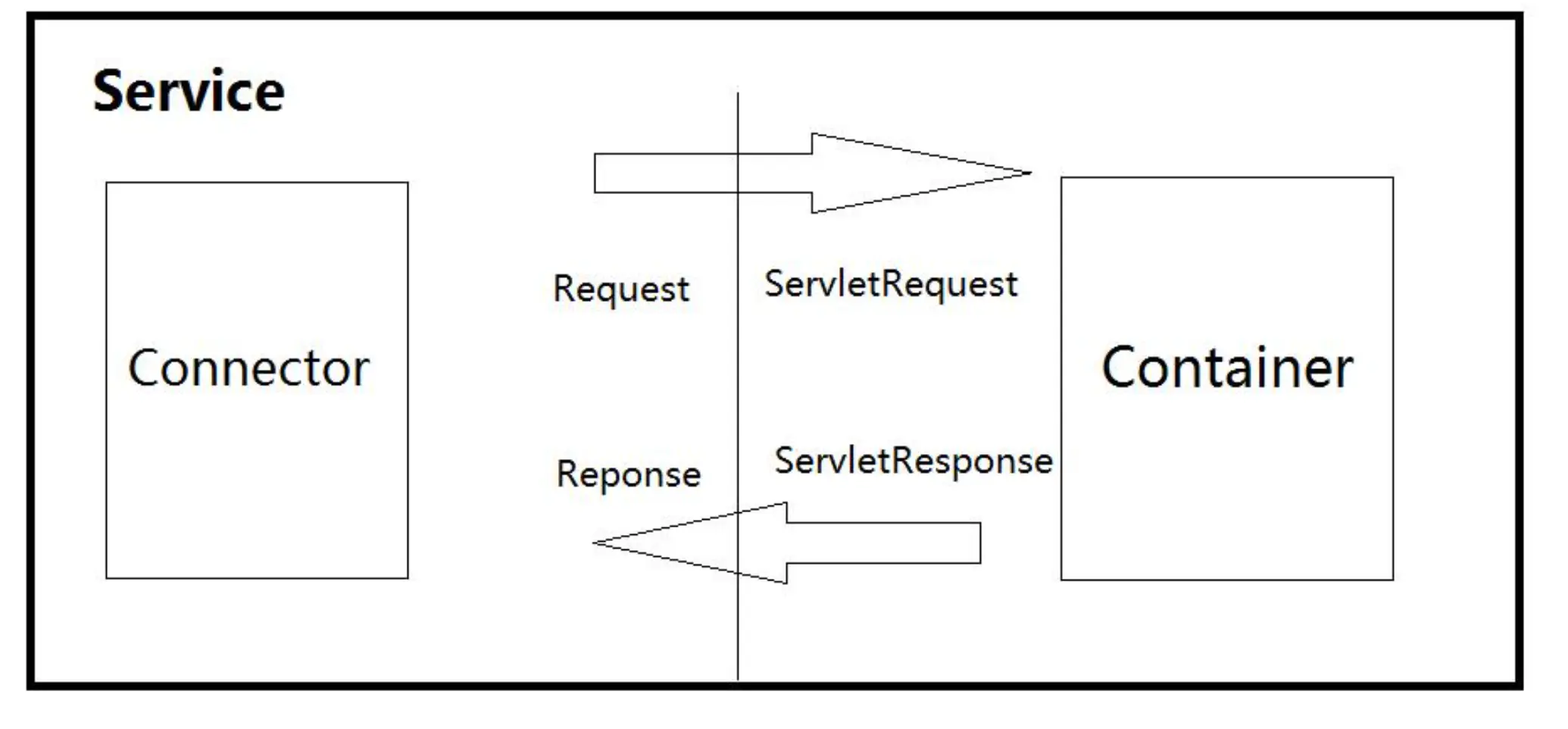

两大核心组件：

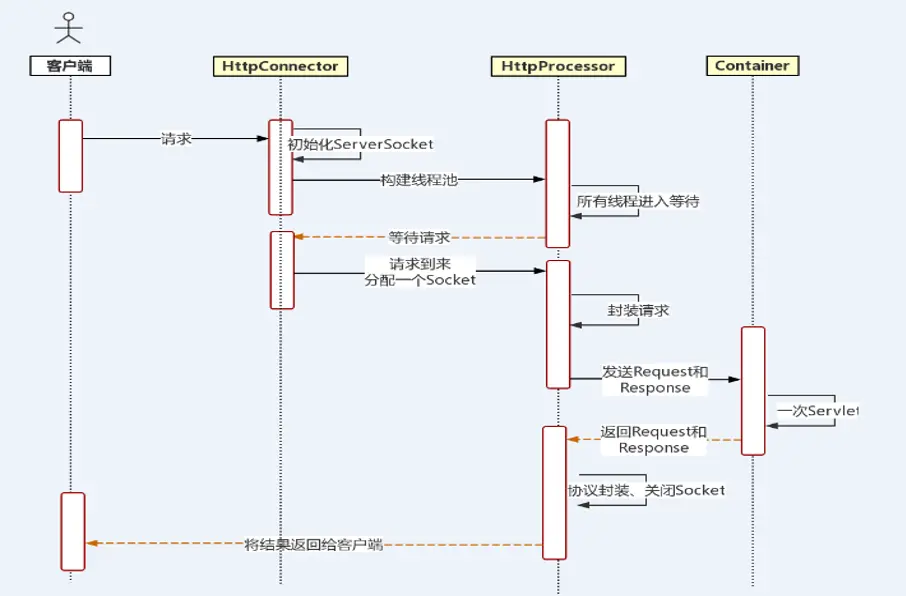

Connector组件：连接器主要负责tomcat于客户端的连接

Container组件：servlet容器

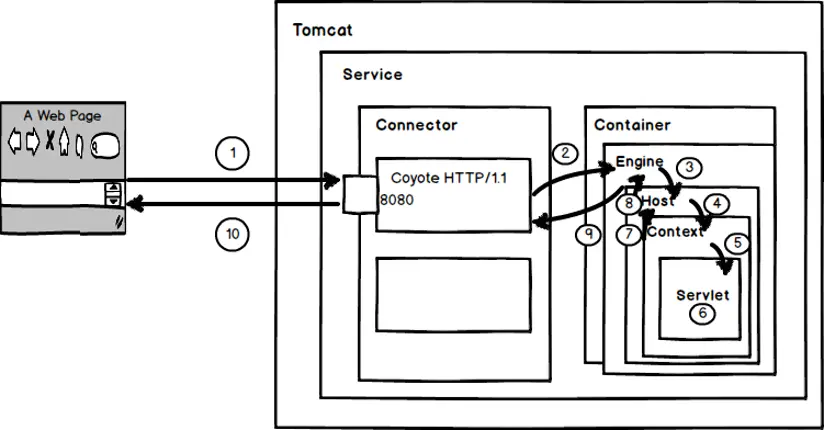

一个请求处理的流程

1. 用户点击网页内容，请求被发送到本机的8080，被在那里监听的Coyote HTTP/1.1 Connector获得。
2. Connector把请求交给它所在的service的engine来处理，并等待engine返回
3. engine获取请求localhost/test/index.jsp，匹配所有的虚拟主机Host
4. engine匹配到名为localhost的host（即使匹配不到也把请求交给该host处理，因为该host被定义为engine的默认主机），名为loscalhost的host获取请求test/index.jsp，匹配它所应有的context，host匹配到路径为/test的Context（即使匹配不到就把该请求交给路径名为“”的处理）
5. path为/test的Context获取到index.jsp的请求，在他的mapping table寻找出对应的servlet，context匹配到URL PATTERN为*.jsp的servlet对于的JspServlet
6. 构造HttpServletRequest和HttpServletResponse对象，作为参数调用JspServlet的doGet（）或者doPost（），执行业务逻辑、
7. Context把执行完的HttpServletResponse返回会Host
8. Host把HttpServletResponse返回给Engine
9. Engine吧HttpServletResponse返回给Connector
10. Connector把HttpServletResponse对象返回给客户Browser。
