1. 前言
前面在调试一个 docker-compose 启动 zk 集群时，由于怀疑是 Docker 的网络问题，于是花了点时间研究了一下 Docker 的网络配置。这个是笔记。
这篇文章会先假设大家对 IP 层和链路层有一定的了解，但我在第 3 部分 概念 上也有补充说明。
参考连接上也会附上一些扩展阅读的资料。

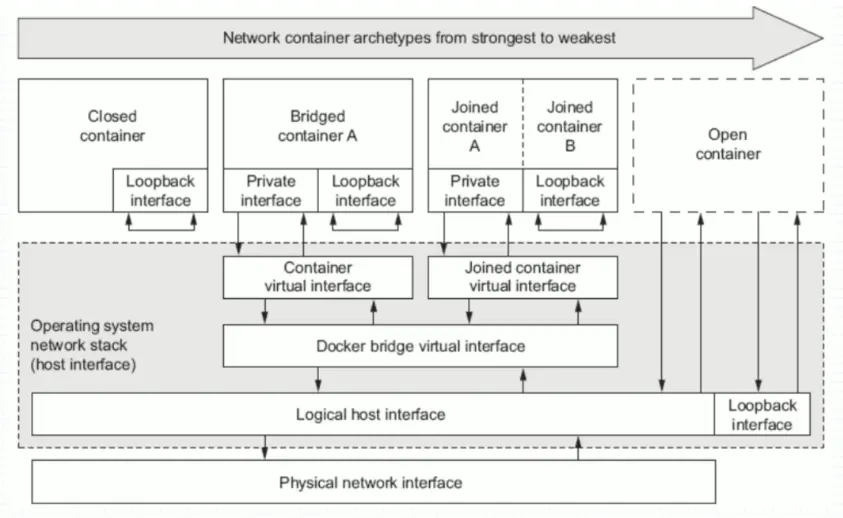

2. 拓扑
3. 概念
在讨论网络通信前，必须有一个关键的概念要清楚，这样理解 Docker 的网络配置。
3.1 IP和Port
这是网络通信的原子概念。只有一个IP和一个Port才能锁定一个通信目标。通常来说就是一个进程。一个 IP 和 Port 会指定一个进程。
3.2 网络
多个进程在同一个子网中通信，称之为一个子网。在同一个子网中，不同的进程可以通过 IP 和 Port 进行数据通信。一般形容一个子网，会有子网掩码、网关的概念。在讨论网络这一层，我们可以忽略 Port 这个参数。
"Subnet": "172.18.0.0/16",
"Gateway": "172.18.0.1"
一个 Docker 的 子网
在如上一个网络中，假如主机 A(172.18.0.2) 要向主机 B(172.18.0.3) 发送数据，由于 A 自己的掩码配置时 255.255.0.0 , 所以他能够发现自己的数据包是可以直接发送到到链路中的。假如要发送到 C(173.1.1.1)，A 会主动把数据包发送给 网关，由网关帮忙转发(当然，发送数据包前，得先完成IP 可达性探索)。
3.3 网桥 bridge
这是一个链路层（L2）的设备。这是组建网络的一种设备。有了它，就可以使得多个网络能像单个网络一样工作。不同网络的主机可以互联。
# ifconfig (物理主机)
br-3caa0c53581b Link encap:Ethernet HWaddr 02:42:0e:a5:45:5b
inet addr:172.18.0.1 Bcast:172.18.255.255 Mask:255.255.0.0
UP BROADCAST MULTICAST MTU:1500 Metric:1
RX packets:338 errors:0 dropped:0 overruns:0 frame:0
TX packets:385 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:17445 (17.4 KB) TX bytes:29882 (29.8 KB)
Bridged 模式是 Docker 容器和主机一个非常常用的通信模式。当我们启动了一个容器，并且希望把端口委托给宿主机完成转发时。就会使用这种模式。在这种模式下，物理主机会给自己虚拟构建一个网卡，并接入该网络，并且身份就是网关。
这里就可以思考一下，在一个容器内 ping baidu.com，其实通过通过虚拟网桥，把数据包提交到物理主机，再发送出去。
4. Docker 网络原型
Docker 有四种网络原型。
- Closed 容器
- Joined 容器
- Bridged 容器
- Open 容器
4.1 Closed 容器
非常简单的一种，这个容器并不会接入任何的子网络，它只能访问本地回环接口。它的数据包也不会通过虚拟网桥发送出来。
// ping dns
root@ubuntu:~# docker run --rm --net none alpine:latest ping -w 2 *.*.*.*(河蟹)
PING *.*.*.* (*.*.*.*): 56 data bytes
ping: sendto: Network unreachable
// ping 回环接口
root@ubuntu:~# docker run --rm --net none alpine:latest ping -w 2 127.0.0.1
PING 127.0.0.1 (127.0.0.1): 56 data bytes
64 bytes from 127.0.0.1: seq=0 ttl=64 time=0.090 ms
64 bytes from 127.0.0.1: seq=1 ttl=64 time=0.088 ms
--- 127.0.0.1 ping statistics ---
3 packets transmitted, 2 packets received, 33% packet loss
round-trip min/avg/max = 0.088/0.089/0.090 ms

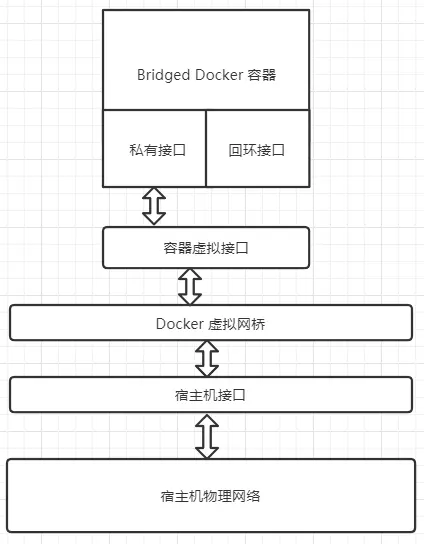

4.2 Bridged 容器
比 Closed 开放了网络的隔离程度，被认为是最佳实践。这类容器会拥有两个网络接口
- 本地回环接口
- 私有接口 通过网桥连接到宿主机的其他容器
测试：查看 bridge 容器的网络接口。有两个接口，一个是连接 Docker 0 的，一个是本地回环接口。
root@ubuntu:~# docker run --rm --net bridge alpine:latest ifconfig
eth0 Link encap:Ethernet HWaddr 02:42:AC:11:00:02
inet addr:172.17.0.2 Bcast:172.17.255.255 Mask:255.255.0.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
UP LOOPBACK RUNNING MTU:65536 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
4.2.1 容器的自定义 DNS 解析
我们尝试去连接 MySQL 的时候，除了会直接连接 IP，还可以使用域名去连接。使用后者的是会带来非常便捷的功能，一个应用、客户端不用依赖 IP，而转为依赖域名，这样会让我们的配置解耦，配置文件不用时常改变。
因此我们也希望，Web 容器在依赖 MySQL 容器的时候，是通过域名，而不是 IP 去连接。
测试：通过 --hostname，为容器增加 DNS 配置。shi
root@ubuntu:~/compose_software/zookeeper_cluster# docker run --rm --hostname barker alpine:latest ping barker
PING barker (172.17.0.2): 56 data bytes
64 bytes from 172.17.0.2: seq=0 ttl=64 time=0.091 ms
64 bytes from 172.17.0.2: seq=1 ttl=64 time=0.085 ms
64 bytes from 172.17.0.2: seq=2 ttl=64 time=0.083 ms
64 bytes from 172.17.0.2: seq=3 ttl=64 time=0.080 ms
^C64 bytes from 172.17.0.2: seq=4 ttl=64 time=0.078 ms
--- barker ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max = 0.078/0.083/0.091 ms
// 原理也非常简单，只是往容器增加一个域名解析
root@ubuntu:~/compose_software/zookeeper_cluster# docker run --rm --hostname barker alpine:latest cat /etc/hosts
127.0.0.1 localhost
::1 localhost ip6-localhost ip6-loopback
fe00::0 ip6-localnet
ff00::0 ip6-mcastprefix
ff02::1 ip6-allnodes
ff02::2 ip6-allrouters
172.17.0.2 barker # 请看这个！
4.2.2 开放接口
我们上文讨论的接口，都仅仅是把容器当成一个主机来看待。一个 Web 容器启动后，总是需要公开自己，向宿主机以外的网络提供服务。以80端口为例，假如要开发 Http 服务，就必须要接收到宿主机的80端口请求，并转发到容器中。
这其实是很熟悉的操作了，说的就是 -P 80:80 的宿主机端口和容器端口的绑定操作。
root@ubuntu:~/compose_software/zookeeper_cluster# docker-compose ps
Name Command State Ports
------------------------------------------------------------------------------------------------------------------------
zookeeper_cluster_zoo1_1 /docker-entrypoint.sh zkSe ... Up 0.0.0.0:2181->2181/tcp, 2888/tcp, 3888/tcp, 8080/tcp
zookeeper_cluster_zoo2_1 /docker-entrypoint.sh zkSe ... Up 0.0.0.0:2182->2181/tcp, 2888/tcp, 3888/tcp, 8080/tcp
zookeeper_cluster_zoo3_1 /docker-entrypoint.sh zkSe ... Up 0.0.0.0:2183->2181/tcp, 2888/tcp, 3888/tcp, 8080/tcp
宿主机分别绑定了：2181、2182、2183 端口，并转发到响应的 ZooKeeper 容器中。Docker 并没有在转发的问题上做太多创新，我查阅了一些关于端口转发的技术，认为这是使用了 NAPT 技术，这种技术会在网关处维护一张带有 IP 以及端口号的 NAT 表，类似于下面的。这样，多个容器就可以共享一个宿主机IP了。当然，这仅仅是我的一种推导猜测，并没严格证明。
| 内网IP | 外网IP |
|---|---|
| 192.168.1.55:5566 | 219.152.168.222:9200 |
| 192.168.1.59:80 | 219.152.168.222:9201 |
| 192.168.1.59:4465 | 219.152.168.222:9202 |
4.2.3 容器间通信
我会尝试在宿主机上搭建 ZK 集群和 Kafka 集群，这样就意味着，我需要处理一些关于容器间的通信问题。
我通过 docker-compose.yml 启动了一个 ZK 集群。Docker 帮我构建了一个默认的网络zookeeper_cluster_default，
子网是172.18.0.0/16。毫无疑问，子网内的 ZK 节点是互相连通的。
root@ubuntu:~/compose_software/kafka_cluster# docker inspect zookeeper_cluster_default
[
{
"Name": "zookeeper_cluster_default",
"Id": "3caa0c53581bcf694128451416f54ff1ecb786dc013f13bdb130d18aeb67aa2a",
"Created": "2020-06-05T23:10:36.409186068+08:00",
"Scope": "local",
"Driver": "bridge",
"EnableIPv6": false,
"IPAM": {
"Driver": "default",
"Options": null,
"Config": [
{
"Subnet": "172.18.0.0/16",
"Gateway": "172.18.0.1"
}
]
},
"Internal": false,
"Attachable": true,
"Ingress": false,
"ConfigFrom": {
"Network": ""
},
"ConfigOnly": false,
"Containers": {
"477beaab870af74d94fde666652ba3e8891b376815d2a4d2270ca35c6d89cdc4": {
"Name": "zookeeper_cluster_zoo3_1",
"EndpointID": "2c15895b1c58e037378e49b0af5d1aeec9c85bdaff4c52767df65f4caaaa9000",
"MacAddress": "02:42:ac:12:00:03",
"IPv4Address": "172.18.0.3/16",
"IPv6Address": ""
},
"4fd6de645117cfe6ac147b33f4151f009647b9e72fa6c749dc81a30d79129d34": {
"Name": "zookeeper_cluster_zoo2_1",
"EndpointID": "beb516396282e33bd5e207436592fc104e6a613d0a54cb24102de7948618d46f",
"MacAddress": "02:42:ac:12:00:02",
"IPv4Address": "172.18.0.2/16",
"IPv6Address": ""
},
"d3eb5893f1e8f03eef6f72a3c14a955ed303f61df9583a88b63edda0d8f3dfa2": {
"Name": "zookeeper_cluster_zoo1_1",
"EndpointID": "dcea290111b059c35eb0b0c1385c822a5a87a973f9c8e28b86aa311a0d9b9f8e",
"MacAddress": "02:42:ac:12:00:04",
"IPv4Address": "172.18.0.4/16",
"IPv6Address": ""
}
},
"Options": {},
"Labels": {
"com.docker.compose.network": "default",
"com.docker.compose.project": "zookeeper_cluster",
"com.docker.compose.version": "1.25.5"
}
}
]
Bridged 网络模式是 Docker 的重点，所以多说一点。后面的两个容器，简单了解一下其特定即可。
4.3 Joined 容器
在此种模式下，容器间会共享同一个网络接口。这个可以理解为：两个进程共享一个网络接口，他们的应用端口会冲突的。
4.4 Open 容器
在此种模式下，容器是和主机直接共享网络接口的，意味着容器对主机网络有完全的访问权，包括重要的访问权。所以这是一种非常危险的模式。
为什么说这个很危险呢？因为容器也是有自己的 root 权限的，假如直接把网络接口交给容器，它也可以使用 root 直接对网络接口进行最高级别权限的操作。
// 从容器获取宿主机的网络接口
root@ubuntu:~/compose_software/kafka_cluster# docker run --rm --net host alpine:latest ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
2: eno1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 90:b1:1c:68:d2:a6 brd ff:ff:ff:ff:ff:ff
inet 192.168.31.210/24 brd 192.168.31.255 scope global eno1
valid_lft forever preferred_lft forever
3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP
link/ether 02:42:77:c3:cb:6b brd ff:ff:ff:ff:ff:ff
inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
valid_lft forever preferred_lft forever
7: veth7fa20b1@if6: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue master docker0 state UP
link/ether 96:92:14:ee:52:64 brd ff:ff:ff:ff:ff:ff
9: veth4dc18fd@if8: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue master docker0 state UP
link/ether c6:a9:25:e6:da:35 brd ff:ff:ff:ff:ff:ff
17: veth5e4791a@if16: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue master docker0 state UP
link/ether 62:cc:9c:46:cf:6d brd ff:ff:ff:ff:ff:ff
18: br-3caa0c53581b: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP
link/ether 02:42:0e:a5:45:5b brd ff:ff:ff:ff:ff:ff
inet 172.18.0.1/16 brd 172.18.255.255 scope global br-3caa0c53581b
valid_lft forever preferred_lft forever
280: veth4929fcd@if279: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue master br-3caa0c53581b state UP
link/ether 3a:d1:86:fc:5f:d8 brd ff:ff:ff:ff:ff:ff
282: veth9bc379c@if281: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue master br-3caa0c53581b state UP
link/ether c2:f4:58:ae:c8:5d brd ff:ff:ff:ff:ff:ff
284: veth2845296@if283: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue master br-3caa0c53581b state UP
link/ether 7e:7f:a1:db:4c:bb brd ff:ff:ff:ff:ff:ff
55: br-04802571e5c4: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN
link/ether 02:42:50:a5:4e:57 brd ff:ff:ff:ff:ff:ff
inet 172.19.0.1/16 brd 172.19.255.255 scope global br-04802571e5c4
valid_lft forever preferred_lft forever
后记
至此，Docker 的网络暂时介绍完了，从这篇文章中，希望你可以了解到几个基础的计算机网络概念，还有 Docker 的几种网络级别。其中 Bridged 模式是需要进一步了解的，因为它用得最多。
另外，在了解和学习 Docker 的网络通信，以往的计算机网络知识会大大加快学习的速度。我觉得 Docker 在这个网络通信层上，没使用太多技术的创新，仅仅是把一些抽象概念给命令话，让我们轻松使用而已。
因此，在阅读这篇文章时，我会假设你对 IP 层和链路层都有一定的了解，这些抽象的概念不熟悉，估计读起来会比较困难。我在编写这篇文章的过程中，也刚好复习了一下计网的知识。
