Dubbo 源码解析——项目结构梳理

什么是 Dubbo

在 Dubbo 的官网上有一句非常直接的话：Apache Dubbo是一款高性能、轻量级基于Java的RPC开源框架。

什么是RPC

RPC 全称为 Remote Procedure Call Protocol 翻译过来就是远程调用协议，既然是协议那么就会有很多的实现方式。最通俗点来讲就是两个人离着很远想要打电话，那么手机拨号-呼叫-回应的过程就可以理解为是一种RPC的协议

Dubbo 就是一个应用非常广泛的 RPC 协议实现框架。Dubbo 的特点分别有连通性、健壮性、伸缩性及升级性。特点的详细介绍也可以参照官方文档，这里就不一一讲解了。

Dubbo 的官方文档 dubbo.apache.org/zh-cn/docs/…

回到今天的话题，今天是想简要讲解一下 Dubbo 的源码，对 Dubbo 的各个模块源码及原理解析，目前 Dubbo 已经交给 Apache 基金会进行孵化，挂在了 GitHub 开源。

Dubbo 的源码地址 github.com/apache/dubb…

Dubbo 项目结构介绍

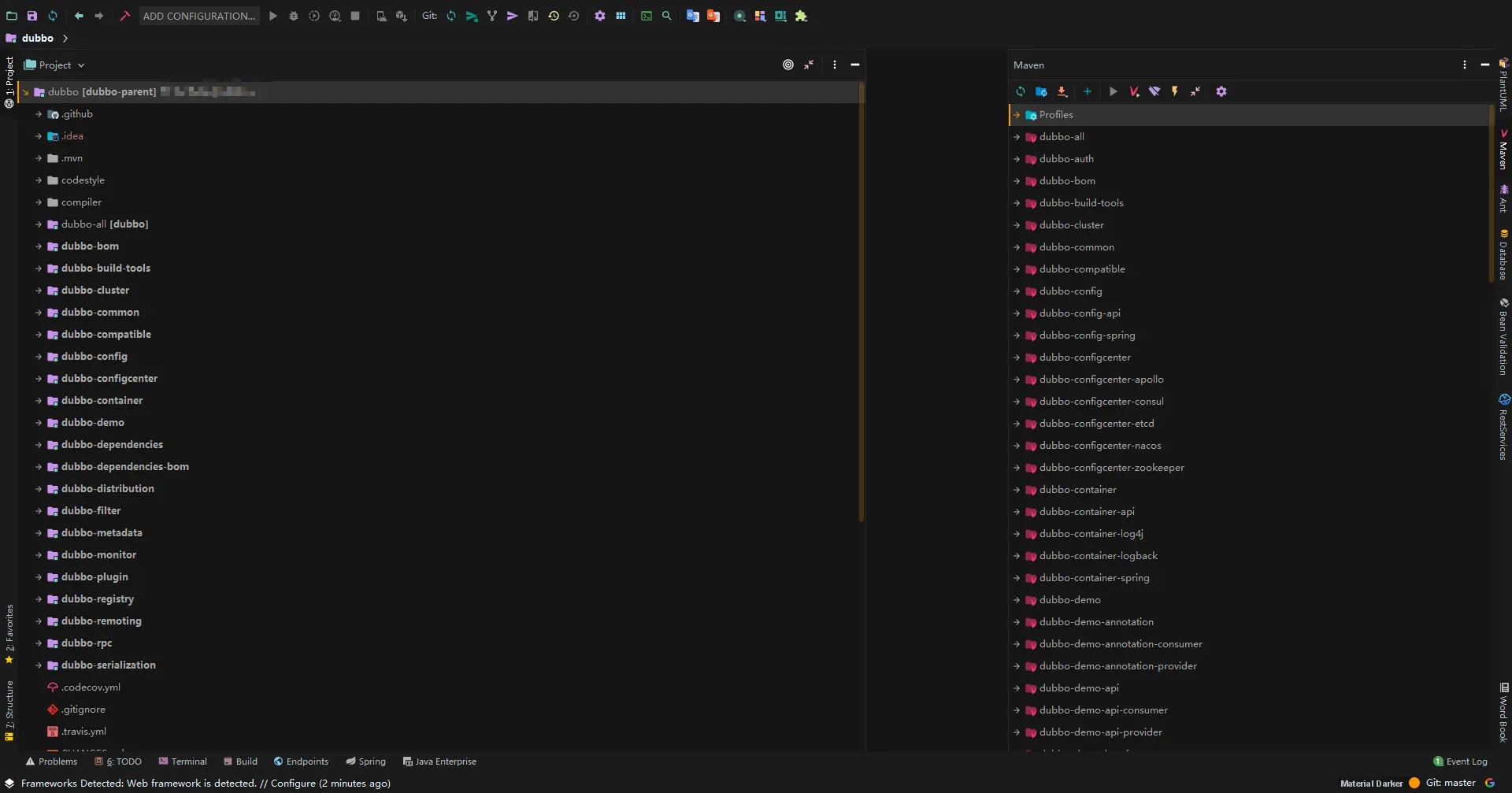

下面就是把源码 clone 下来后的结构

dubbo 是基于 Maven 构建的，整个项目被拆分成很多的小 Maven 项目，我们一个一个项目慢慢解释。

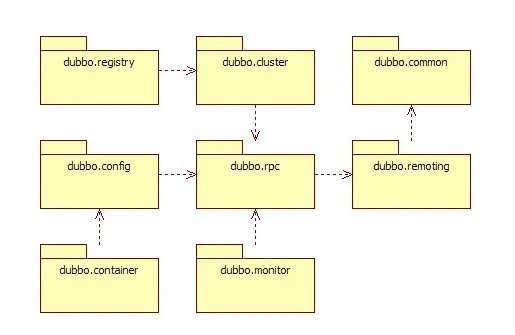

在 dubbo 的官网上有这样的一副图，为我们指明了 dubbo 框架的模块分包之间的关系。

模块说明（以下均是官网原文，为方便阅读粘贴过来）

dubbo-common 公共逻辑模块：包括 Util 类和通用模型。

dubbo-remoting 远程通讯模块：相当于 Dubbo 协议的实现，如果 RPC 用 RMI协议则不需要使用此包。

dubbo-rpc 远程调用模块：抽象各种协议，以及动态代理，只包含一对一的调用，不关心集群的管理。

dubbo-cluster 集群模块：将多个服务提供方伪装为一个提供方，包括：负载均衡, 容错，路由等，集群的地址列表可以是静态配置的，也可以是由注册中心下发。

dubbo-registry 注册中心模块：基于注册中心下发地址的集群方式，以及对各种注册中心的抽象。

dubbo-monitor 监控模块：统计服务调用次数，调用时间的，调用链跟踪的服务。

dubbo-config 配置模块：是 Dubbo 对外的 API，用户通过 Config 使用Dubbo，隐藏 Dubbo 所有细节。

dubbo-container 容器模块：是一个 Standlone 的容器，以简单的 Main 加载 Spring 启动，因为服务通常不需要 Tomcat/JBoss 等 Web 容器的特性，没必要用 Web 容器去加载服务。

从以上的描述中我们可以比较清晰的了解 dubbo 各个关键模块的依赖关系。下面会对各个模块做简单的介绍，让大家至少清楚各个模块的作用。

dubbo-registry——注册中心模块

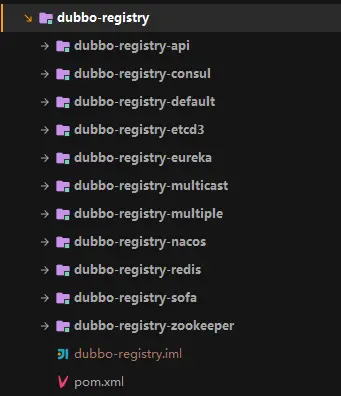

先看 dubbo-registry 的项目结构

可以看到 dubbo 的注册中心实现有非常多种。目前较为常用的就是 zookeeper 注册中心了。这个模块封装的就是 dubbo 所支持的注册中心实现。

dubbo-registry-api 中抽象了注册中心的注册和发现，同时实现了一些公共方法使得子类只需关注所需的部分方法。（主要的扩展接口有：Registry,RegistryService, RegistryFactory）

Registry 主要提供了重新注册，重新注销接口
RegistryService 主要提供了服务的注册，注销，订阅，不订阅等接口
RegistryFactory 主要提供了获取 Registry 的接口

dubbo-cluster——集群模块

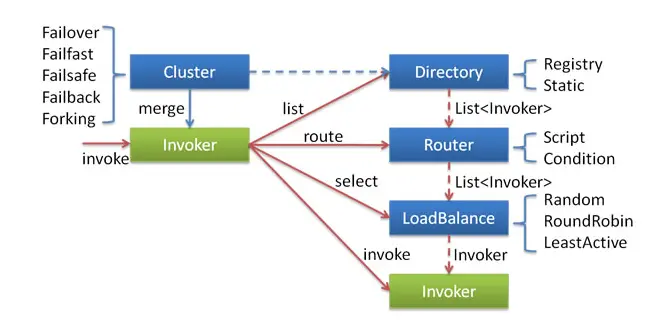

官网给出了集群模块的工作时序图

可以看到集群模块将多种集群容错时的策略方案整合并只提供出了一个 Invoker 接口供服务消费者使用。

集群模块中包含有以下几种组件：

Cluster 在服务消费者初始化期间，Cluster 实现类为服务消费者创建 Cluster Invoker 实例。及上图的 merge 操作。
Cluster Invoker 在服务消费者进行远程调用时，Cluster Invoker 会首先调用 Directory 的 list 方法来获取 Invoker 列表，获取 Invoker 列表通过 LoadBalance 从 Invoker 列表中选择一个 Invoker 。最后将参数传给选择出的 Invoker 实例的 invoke 方法进行方法调用
Directory 保存 Invoker 列表，调用 Router 的 route 方法进行路由，过滤掉不符合规则的 Invoker。
- Invoker 是服务端某个调用 Service 抽象，里面有一个 invoke 方法，传入了 Invocation对象，这个对象封装了服务地址，服务名，方法名，方法参数列表
Router 提供路由规则
LoadBalance 提供负载规则供 Cluster Invoker 选出一个可用的 Invoker

Dubbo 主要提供了以下几种集群容错方式

Failover Cluster - 失败自动切换
Failfast Cluster - 快速失败
Failsafe Cluster - 失败安全
Failback Cluster - 失败自动恢复
Forking Cluster - 并行调用多个服务提供者

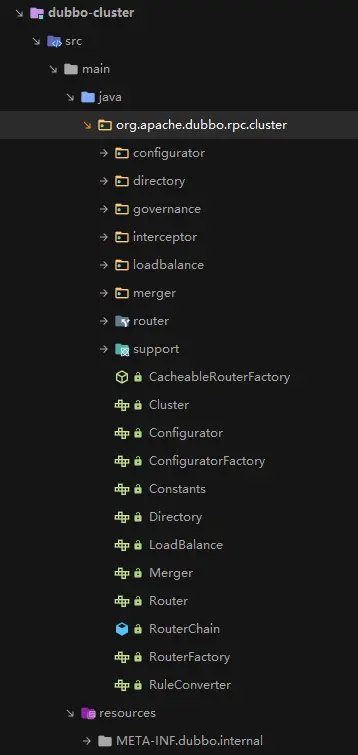

集群模块的项目结构图

configurator 包：dubbo 采用 URL 来作为配置信息的格式，所有外部补充点都是通过传递 URL 来携带所需的配置信息，这个包就是用来生成配置信息（总感觉跟 ES 很像哈哈哈哈）
directory 包：Directory 类的实现类上文也有说，简单来说 Directory 维护了 Invoker 列表，并会跟随着注册中心的服务变更产生变化。
governance包：集群治理规则包，提供了 GovernanceRuleRepository 接口用来添加外部监听类以实现集群治理功能（2019年新增包和类）
interceptor包：Cluster Invoker 拦截器包，用于在 Cluster Invoker 之前和之后添加处理逻辑。
loadbalance包：封装了负载均衡的实现，Cluster Invoker 在从 directory 中拿到 Invoker 列表后会利用负载均衡实现类从中选出具体的一个 Invoker 用于本次的调用，如果调用失败，则重新选择。
merger包：封装了返回结果的合并具体方式。支持多种数据类型。
router包：封装了 Directory 实现类在获取 Invoker 列表时的路由规则 route 方法具体实现。路由规则决定了一次 dubbo 服务调用的目标服务器。
support包：封装了各类 Cluster Invoker 和 Cluster，包括集群容错模式和分组聚合的 Cluster 以及相关的 Cluster Invoker。

dubbo-common——公共逻辑模块

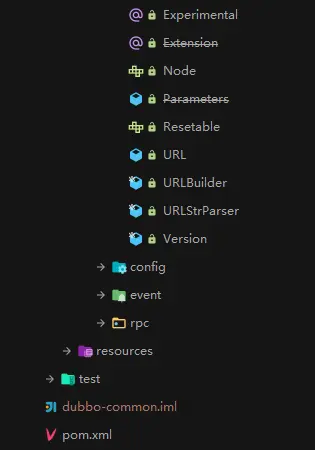

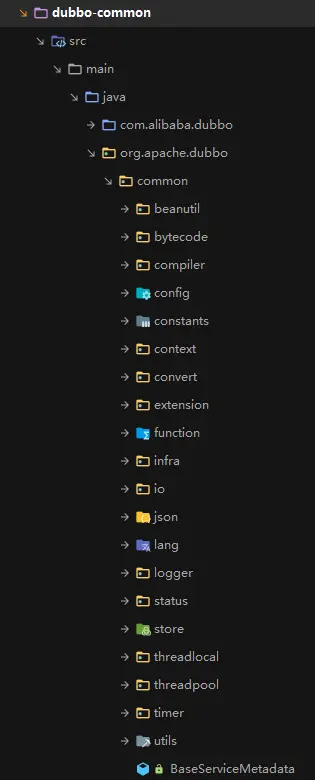

duubo-common 项目结构

主要封装了一些 dubbo 项目中常用的工具类及统一的对象模型，如在整个项目中都用到的 URL 类.。

dubbo-config——dubbo 配置模块

提供了用户使用配置来使用 dubbo 的四种配置方式，包括XML配置、属性配置、API配置、注解配置。

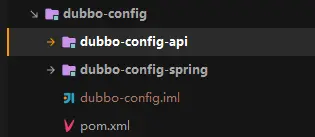

dubbo-config 项目目录

dubbo-config-api 项目主要实现了 API 配置和属性配置的功能。

dubbo-config-spring 项目主要实现了基于 XML 配置和注解配置的功能。

dubbo-rpc—— dubbo远程调用模块

dubbo 对远程调用协议的具体实现，dubbo 提供了很多种的远程调用协议，但官方推荐使用 dubbo 自己的协议。

Dubbo 协议性能测试报告地址

dubbo-rpc 项目目录

dubbo-rpc-api 抽象了动态代理和各类协议，上文的 Invoker，Invocation 就是在这个包中定义的

另外的包都是各类协议的实现，下面主要讲解 dubbo-rpc-dubbo 包的内容

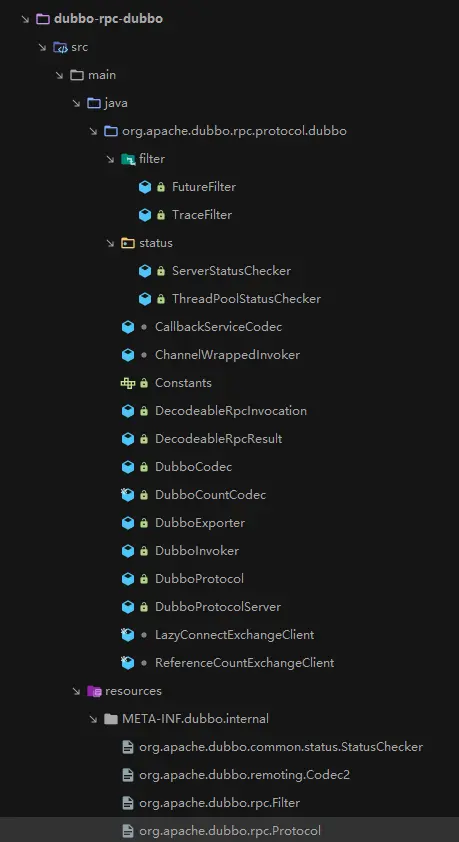

dubbo-rpc-dubbo 项目结构

在讲解之前，我们先了解下什么是 dubbo 协议

dubbo 协议是 dubbo 默认使用的一种协议，适合于数据量大并发的服务调用，以及服务消费者机器数远大于服务提供者机器数的情况。

但 dubbo 协议不适合传送大数据量的服务，比如传文件，传视频等，除非请求量很低。

DubboProtocol 定义了 dubbo 协议的具体实现，包括默认端口 port 和协议名。实现了对于服务的暴露和服务调用过程。在 ServiceBean 初始化时发布服务

会调用 DubboProtocol 的 export 方法进行服务暴露，而在引用服务时也会调用 DubboProtocol 的 protocolBindingRefer 方法进行服务的调用。

DubboInvoker 是 dubbo 协议在服务调用过程中的 Invoker 实现。在服务消费时，会通过 directory，router，loadbalance 选择一个 Invoker 调用。

DubboExporter 定义了 dubbo 协议的服务暴露具体实现。

DubboCodec 封装了在服务调用过程中编解码逻辑。

DecodeableRpcInvocation 和 DecodeableRpcResult 是服务调用时 Invocation 和 result 的具体实现类。在 DubboCodec 返回结果会用到这两个类。

dubbo-remoting——远程通信模块

在 dubbo 框架中，官方为我们提供了很多种客户端和服务端通信的功能，比如 Netty， Tomcat 等等，这个包主要是对 dubbo 协议的具体实现（如果使用的时 RMI 协议则不需要是用这个包）

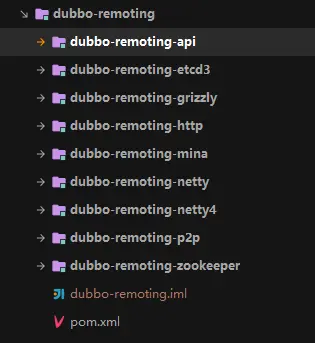

dubbo-remoting 项目目录

dubbo-remoting-api：定义了客户端和服务端所需要使用的接口

dubbo-remoting-etcd3：定义了使用 etcd3 作为具体实现的 Client 和 Server

dubbo-remoting-grizzly：定义了使用 Grizzly 实现的Client和Server。

dubbo-remoting-http：定义了使用 Jetty 或 Tomcat 或 Servlet 实现的Client和Server。

dubbo-remoting-mina：定义了使用 Mina 实现的 Client 和 Server。

dubbo-remoting-netty / dubbo-remoting-netty4：定义了使用 Netty3 / Netty4 实现的 Client 和 Server。

dubbo-remoting-p2p：P2P服务器，注册中心 multicast 中会用到这个服务器使用。

dubbo-remoting-zookeeper：封装了 Zookeeper Client ，和 Zookeeper Server 通信。在使用 zookeeper 作为注册中心时会使用这个包的内容。

dubbo-container——容器模块

在 dubbo 框架中，后台服务不需要 Tomcat / JBoss 等臃肿的 web 容器的功能，也不需要这些容器去加载服务提供方的服务。为避免资源浪费和减少复杂度，dubbo 框架将服务容器只提供一个简单的 main 方法，用来加载一些内置的容器，同时也支持扩展容器。

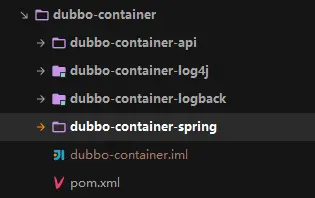

dubbo-container 项目目录

dubbo-container-api 定义了 Container 接口，实现了容器加载的 Main 方法

dubbo-container-log4j 实现了 Log4J 的容器实现。

dubbo-container-logback 实现了 logback 的容器实现。

dubbo-container-spring 实现了 spring 的容器实现。

扩展容器时只需继承 container 接口重写容器的 start 和 stop 方法即可
dubbo-container-api 的 Main 方法

package org.apache.dubbo.container;

import org.apache.dubbo.common.extension.ExtensionLoader;
import org.apache.dubbo.common.logger.Logger;
import org.apache.dubbo.common.logger.LoggerFactory;
import org.apache.dubbo.common.utils.ArrayUtils;
import org.apache.dubbo.common.utils.ConfigUtils;

import java.text.SimpleDateFormat;
import java.util.ArrayList;
import java.util.Arrays;
import java.util.Date;
import java.util.List;
import java.util.concurrent.locks.Condition;
import java.util.concurrent.locks.ReentrantLock;

import static org.apache.dubbo.common.constants.CommonConstants.COMMA_SPLIT_PATTERN;
public class Main {

    public static final String CONTAINER_KEY = "dubbo.container";

    public static final String SHUTDOWN_HOOK_KEY = "dubbo.shutdown.hook";

    private static final Logger logger = LoggerFactory.getLogger(Main.class);

    // 默认 dubbo 会使用 Spring 的 SpringContainer
    private static final ExtensionLoader<Container> LOADER = ExtensionLoader.getExtensionLoader(Container.class);

    private static final ReentrantLock LOCK = new ReentrantLock();

    private static final Condition STOP = LOCK.newCondition();

    public static void main(String[] args) {
        try {
            if (ArrayUtils.isEmpty(args)) {
                String config = ConfigUtils.getProperty(CONTAINER_KEY, LOADER.getDefaultExtensionName());
                args = COMMA_SPLIT_PATTERN.split(config);
            }

            final List<Container> containers = new ArrayList<Container>();
            // 将获取到的 container 加入列表，如没有配置则默认加入 SpringContainer
            for (int i = 0; i < args.length; i++) {
                containers.add(LOADER.getExtension(args[i]));
            }
            logger.info("Use container type(" + Arrays.toString(args) + ") to run dubbo serivce.");

            if ("true".equals(System.getProperty(SHUTDOWN_HOOK_KEY))) {
                Runtime.getRuntime().addShutdownHook(new Thread("dubbo-container-shutdown-hook") {
                    @Override
                    public void run() {
                        for (Container container : containers) {
                            try {
                                container.stop();
                                logger.info("Dubbo " + container.getClass().getSimpleName() + " stopped!");
                            } catch (Throwable t) {
                                logger.error(t.getMessage(), t);
                            }
                            try {
                                LOCK.lock();
                                STOP.signal();
                            } finally {
                                LOCK.unlock();
                            }
                        }
                    }
                });
            }

            // 遍历执行容器
            for (Container container : containers) {
                container.start();
                logger.info("Dubbo " + container.getClass().getSimpleName() + " started!");
            }
            System.out.println(new SimpleDateFormat("[yyyy-MM-dd HH:mm:ss]").format(new Date()) + " Dubbo service server started!");
        } catch (RuntimeException e) {
            logger.error(e.getMessage(), e);
            System.exit(1);
        }
        try {
            LOCK.lock();
            STOP.await();
        } catch (InterruptedException e) {
            logger.warn("Dubbo service server stopped, interrupted by other thread!", e);
        } finally {
            LOCK.unlock();
        }
    }

}
