概述

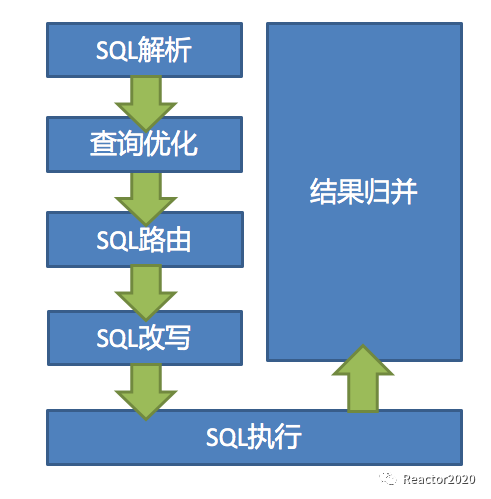

SQL路由是 Sharding-jdbc数据分片核心流程中非常重要的一个流程(见下图)，通过SQL路由决定了 SQL具体会在哪些库上触发，以及具体对应的物理表是哪些等等，这节就来分析下SQL路由的流程。

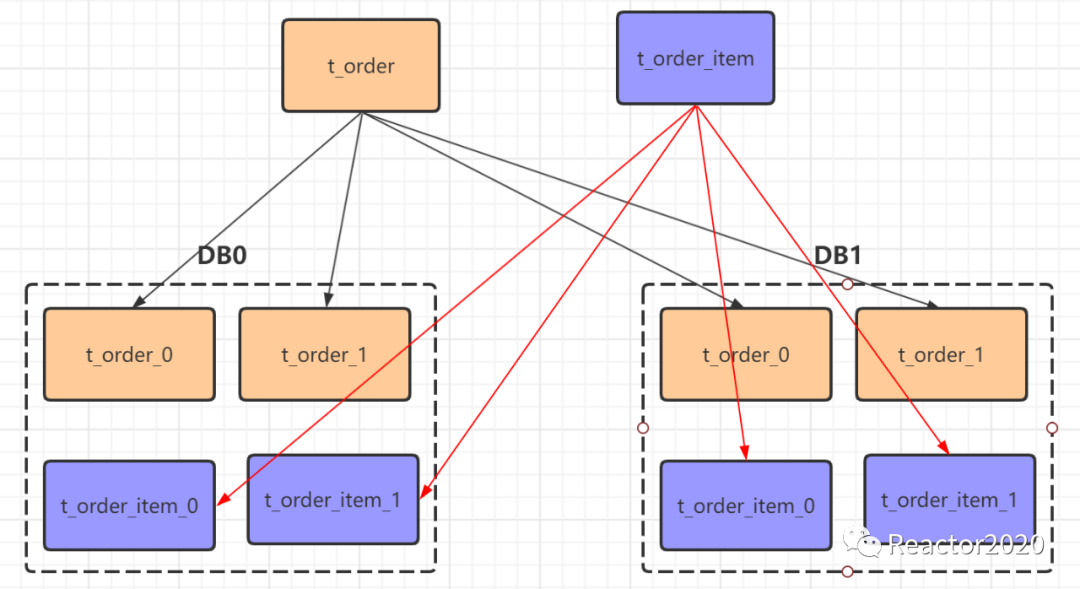

如下图，先对表t_order和表 t_order_item进行分库分表，它们分片规则都一致：根据user_id % 2 逻辑进行分库，并根据order_id % 2 逻辑进行分表。
对应编程方式实现如下：
package binding;/** * @author zhang_zhang * @Copyright © 2020 tiger Inc. All rights reserved. * @create 2020-06-07 21:30 */@Slf4jpublic class BindingTableTest { //数据源 private Map<String, DataSource> dataSourceMap = new HashMap<>(); //分片规则 private ShardingRule shardingRule; //数据库类型 private MySQLDatabaseType databaseType = new MySQLDatabaseType(); /** * 创建数据源 * @return */ private void dataSourceMap(){ // 配置第一个数据源 HikariDataSource dataSource1 = new HikariDataSource(); dataSource1.setJdbcUrl("jdbc:mysql://localhost:3306/ds0?serverTimezone=UTC"); dataSource1.setUsername("root"); dataSource1.setPassword("123456"); dataSourceMap.put("ds0", dataSource1); // 配置第二个数据源 HikariDataSource dataSource2 = new HikariDataSource(); dataSource2.setJdbcUrl("jdbc:mysql://localhost:3306/ds1?serverTimezone=UTC"); dataSource2.setUsername("root"); dataSource2.setPassword("123456"); dataSourceMap.put("ds1", dataSource2); } private void shardingRule(){ //1.创建ShardingRuleConfiguration ShardingRuleConfiguration shardingRuleConfig = new ShardingRuleConfiguration(); shardingRuleConfig.getTableRuleConfigs().add(orderRule()); shardingRuleConfig.getTableRuleConfigs().add(orderItemRule()); List<String> dbs = Arrays.asList("ds0", "ds1"); this.shardingRule = new ShardingRule(shardingRuleConfig, dbs); /* List<TableRule> tableRules = (List<TableRule>) this.shardingRule.getTableRules(); BindingTableRule bindingTableRule1 = new BindingTableRule(Arrays.asList(tableRules.get(0))); BindingTableRule bindingTableRule2 = new BindingTableRule(Arrays.asList(tableRules.get(1))); this.shardingRule.getBindingTableRules().add(bindingTableRule1); this.shardingRule.getBindingTableRules().add(bindingTableRule2);*/ } private TableRuleConfiguration orderRule(){ // 配置Order表规则 TableRuleConfiguration orderTableRuleConfig = new TableRuleConfiguration("t_order","ds${0..1}.t_order_${0..1}"); // 配置分库 + 分表策略 orderTableRuleConfig.setDatabaseShardingStrategyConfig(new StandardShardingStrategyConfiguration("user_id", new MyPreciseShardingAlgorithm())); orderTableRuleConfig.setTableShardingStrategyConfig(new StandardShardingStrategyConfiguration("order_id", new MyPreciseShardingAlgorithm())); return orderTableRuleConfig; } private TableRuleConfiguration orderItemRule(){ // 配置Order表规则 TableRuleConfiguration orderTableRuleConfig = new TableRuleConfiguration("t_order_item","ds${0..1}.t_order_item_${0..1}"); // 配置分库 + 分表策略 orderTableRuleConfig.setDatabaseShardingStrategyConfig(new StandardShardingStrategyConfiguration("user_id", new MyPreciseShardingAlgorithm())); orderTableRuleConfig.setTableShardingStrategyConfig(new StandardShardingStrategyConfiguration("order_id", new MyPreciseShardingAlgorithm())); return orderTableRuleConfig; } @Before public void init(){ this.dataSourceMap(); this.shardingRule(); }}现在我们要执行表t_order和表 t_order_item关联查询(如下)，现在我们就来分析下SQL路由是如何处理这条 查询SQL得到。
String sql = "SELECT i.* FROM t_order o JOIN t_order_item i ON o.order_id=i.order_id WHERE (o.order_id = 10 and o.user_id=20) or o.order_id = 11";核心入口
SQL路由入口是 ShardingRouteDecorator#decorate这个方法：
public RouteContext decorate(final RouteContext routeContext, final ShardingSphereMetaData metaData, final ShardingRule shardingRule, final ConfigurationProperties properties) { //SQLStatementContext主要包含SQLStatement，而SQLStatement是对SQL解析后内容的封装 SQLStatementContext sqlStatementContext = routeContext.getSqlStatementContext(); //sql中?对应的实参列表 List<Object> parameters = routeContext.getParameters(); //InsertStatement和UpdateStatement会存在validator ShardingStatementValidatorFactory.newInstance( sqlStatementContext.getSqlStatement()).ifPresent(validator -> validator.validate(shardingRule, sqlStatementContext.getSqlStatement(), parameters)); /** * 1、创建ShardingConditions，其中包含一组ShardingCondition； * 2、每个ShardingCondition对应一个AndPredicate； * 3、每个AndPredicate又对应一组PredicateSegment； * 4、每个PredicateSegment对应一个column和rightValue，即每个PredicateSegment对应where子句中的一个限制列 * * 比如：SELECT i.* FROM t_order o JOIN t_order_item i ON o.order_id=i.order_id WHERE (o.order_id = 10 and o.user_id=20) or o.order_id = 11 * 1、对where子句可以拆分出两个AndPredicate，(o.order_id = 10 and o.user_id=20)和o.order_id = 11各对应一个AndPredicate，因此，这里会解析出两个ShardingCondition * 2、第一个AndPredicate可以解析出两个PredicateSegment，分别对应：o.order_id = 10和o.user_id=20 * 注意：AndPredicate解析PredicateSegment只会涉及到参与分片的列，比如这里的库分片列user_id和表分片列order_id，对其它列会忽略， * 比如o.order_id = 10 and o.user_id=20 and o.id=30，解析结果一样，id由于不是分片列会被忽略掉 * 3、每个AndPredicate都会被封装成ShardingCondition，存储到ShardingConditions中， * * 所以，从上面分析来看，ShardingConditions就是从SQL的where子句中提取中分片列的过滤信息，后续就是根据这个信息进行SQL路由 */ ShardingConditions shardingConditions = getShardingConditions(parameters, sqlStatementContext, metaData.getSchema(), shardingRule); //是否需要合并分片数据，查询且带有子查询，且查询的表是分片表，才返回true boolean needMergeShardingValues = isNeedMergeShardingValues(sqlStatementContext, shardingRule); if (sqlStatementContext.getSqlStatement() instanceof DMLStatement && needMergeShardingValues) { checkSubqueryShardingValues(sqlStatementContext, shardingRule, shardingConditions); mergeShardingConditions(shardingConditions); } //创建SQL路由引擎 ShardingRouteEngine shardingRouteEngine = ShardingRouteEngineFactory.newInstance(shardingRule, metaData, sqlStatementContext, shardingConditions, properties); //SQL路由引擎进行路由解析 RouteResult routeResult = shardingRouteEngine.route(shardingRule); if (needMergeShardingValues) { Preconditions.checkState(1 == routeResult.getRouteUnits().size(), "Must have one sharding with subquery."); } //返回一个已经完成分库分表的RouteContext对象，注意：这里是新创建的 return new RouteContext(sqlStatementContext, parameters, routeResult);}大致说明：
-
SQLStatement是对SQL解析的封装(见下图)： -
-
projections：列部分信息 -
tableReferences：关联表信息 -
where：where子句解析信息 -
groupBy：group by子句解析信息 -
orderBy：order by子句解析信息 -
limit：limit子句解析信息 -

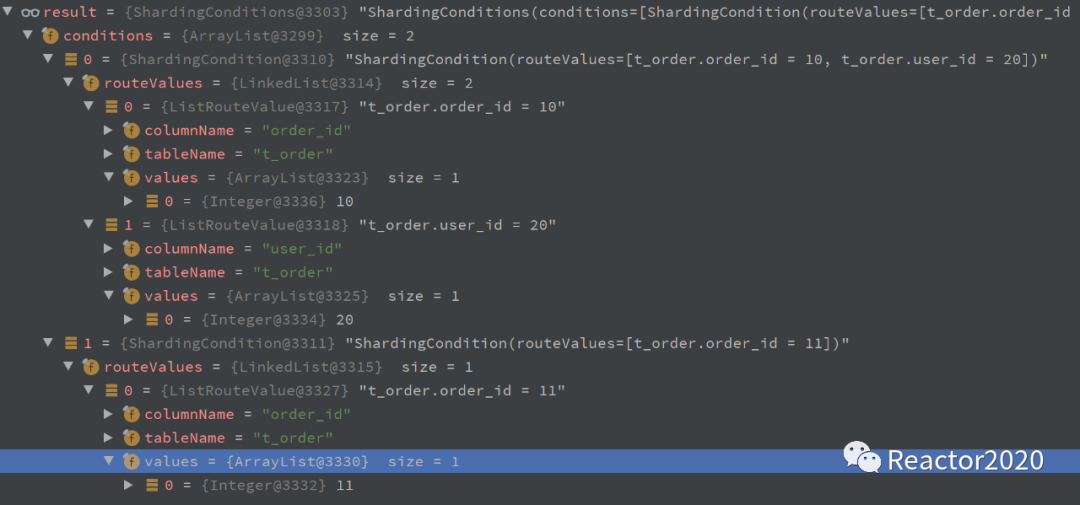

ShardingConditions就是从SQL的where子句中提取中分片列的过滤信息，后续就是根据这个信息进行SQL路由，解析出的ShardingConditions如下图所示：注意：
ShardingConditions涉及到的解析where子句中限制列都只会处理分片列(库分片列或表分片列)，因为主要解析出这些列用于后续的SQL路由，其它列对它来说没有意义会被忽略。 -
-
首先，这里会被解析出两个
ShardingCondition，上面分析过，比较好理解； -
每个
ShardingCondition里面会包含一组RouteValue，每个RouteValue包含那个表哪个列以及限制值三部分，直白说就是where子句中每个关于分片列的限制都会被解析成一个RouteValue对象，比如o.order_id = 10 and o.user_id=20，因为order_id和user_id都是分片列，这里会解析出两个RouteValue -
ShardingConditions提取完成，这时SQL路由真正的主角ShardingRouteEngine登场，从名称就可以看出，它是SQL路由引擎，由它来处理SQL路由。ShardingRouteEngine不是单例模式，而是每个SQL都会对应一个实例。
路由引擎
下面我们就进入到ShardingRouteEngine#route，看看 SQL路由引擎处理流程。这里进入的是ShardingComplexRoutingEngine#route方法，这个方法完成对整个 SQL路由解析：
/** * 1、用于对真个SQL语句进行SQL路由，每个SQL语句对应一个ShardingComplexRoutingEngine实例，它内部又会按照逻辑表进行拆分， * 2、一个SQL语句可能对应多个逻辑表，比如管理查询join，每个逻辑表又会对应一个ShardingStandardRoutingEngine对象用于对逻辑表进行SQL路由， * 3、每个逻辑表SQL路由结果是RouteResult，如果存在多张逻辑表，则使用ShardingCartesianRoutingEngine路由引擎进行笛卡尔积操作 * 4、经过上述流程就完成对整个SQL语句SQL路由处理 * * @param shardingRule sharding rule * @return */@Overridepublic RouteResult route(final ShardingRule shardingRule) { /** * 每个逻辑表的SQL路由信息都会封装成一个RouteResult，RouteResult封装了SQL路由信息：originalDataNodes和routeUnits */ Collection<RouteResult> result = new ArrayList<>(logicTables.size()); Collection<String> bindingTableNames = new TreeSet<>(String.CASE_INSENSITIVE_ORDER); for (String each : logicTables) { Optional<TableRule> tableRule = shardingRule.findTableRule(each); if (tableRule.isPresent()) { if (!bindingTableNames.contains(each)) { /** * 每张逻辑表生成一个RouteResult * RouteResult中包含RouteUnit类型集合，每个RouteUnit实际上代码一张具体的物理表，比如ds0.t_order0等 * 对每张逻辑表生成一个ShardingStandardRoutingEngine实例，然后调用route()方法进行该逻辑表SQL路由 */ result.add(new ShardingStandardRoutingEngine(tableRule.get().getLogicTable(), sqlStatementContext, shardingConditions, properties).route(shardingRule)); } shardingRule.findBindingTableRule(each).ifPresent(bindingTableRule -> bindingTableNames.addAll( bindingTableRule.getTableRules().stream().map(TableRule::getLogicTable).collect(Collectors.toList()))); } } if (result.isEmpty()) { throw new ShardingSphereException("Cannot find table rule and default data source with logic tables: '%s'", logicTables); } if (1 == result.size()) {//如果size=1，则表示没有没有多表关联查询 return result.iterator().next(); } /** * 这里表示存在多表关联查询，即对多个逻辑表的SQL路由进行笛卡尔积 */ return new ShardingCartesianRoutingEngine(result).route(shardingRule);}大致流程：
-
一条
SQL可能存在多个逻辑表，比如上面关联查询join就涉及两张逻辑表：t_order和t_order_item； -
这个方法就对
SQL路由解析拆分成对SQL中每个逻辑表进行路由解析，每张逻辑表SQL路由解析结果封装成RouteResult； -
当对所有逻辑表进行
SQL路由解析完成后，然后就进行判断，如果只有一张表，很简单直接返回这张表SQL路由解析结果RouteResult即可，如果是多张表就使用笛卡尔积：new ShardingCartesianRoutingEngine(result).route(shardingRule)处理；注意：这里的笛卡尔积只会发生在同库下，不会出现跨库操作，Sharding-jdbc是不支持跨库操作的，在业务开发中千万注意跨库，不然会出现问题。
单表路由
上面我们分析了SQL路由会被拆分成对多张逻辑表进行 SQL路由，然后使用笛卡尔积方式，下面我们继续跟踪下代码看下如何对单张逻辑表进行SQL路由。
对逻辑表SQL路由会创建 ShardingStandardRoutingEngine实例，然后调用route()方法：
/** * 用于对具体某张逻辑表进行SQL路由 * @param shardingRule sharding rule *
@return */@Overridepublic RouteResult
route(final ShardingRule shardingRule) { //不支持多表INSERT、UPDATE、DELETE操作
if (isDMLForModify(sqlStatementContext) && 1 != ((TableAvailable) sqlStatementContext).getAllTables().size()) {
throw new ShardingSphereException("Cannot support Multiple-Table for '%s'.", sqlStatementContext.getSqlStatement()); }
/** * getDataNodes()进行分库分表，返回的是DataNode集合，每个DataNode包含数据库名称和表名称，代码的就是数据库中具体的一张物理表 * generateRouteResult()将分库分表返回的DataNode集合包装成RouteResult */
return generateRouteResult(getDataNodes(shardingRule, shardingRule.getTableRule(logicTableName)));}
这个方法最关键的是getDataNodes(shardingRule, shardingRule.getTableRule(logicTableName))， generateRouteResult()方法只是用来完成对SQL路由后的结果进行封装。
那下面我们就来看下getDataNodes()方法：
private Collection<DataNode> getDataNodes
(final ShardingRule shardingRule, final TableRule tableRule) {
//hint方式分片 if (isRoutingByHint(shardingRule, tableRule)) {
return routeByHint(shardingRule, tableRule); } //ShardingConditions方式分片
if (isRoutingByShardingConditions(shardingRule, tableRule)) { return routeByShardingConditions(shardingRule, tableRule); }
//复合方式 return routeByMixedConditions(shardingRule, tableRule);}
这里会判断分片方式：Hint、 Condition或混合方式，这里我们跟踪下更常规的Condition方式 routeByShardingConditions()：
private Collection<DataNode> routeByShardingConditions(final ShardingRule shardingRule, final TableRule tableRule) { /** * 1、如果ShardingCondition空，route0(shardingRule, tableRule, Collections.emptyList(), Collections.emptyList())则获取到的是该表配置的全库全表路由 * 2、ShardingCondition存在时，则根据ShardingCondition信息进行SQL路由 */ return shardingConditions.getConditions().isEmpty() ? route0(shardingRule, tableRule, Collections.emptyList(), Collections.emptyList()) : routeByShardingConditionsWithCondition(shardingRule, tableRule);}这里有个判断，如果shardingConditions集合为空，则说明 SQL中where子句中没有关于分片列信息，这里返回的是全库全表路由，在实际开发中一定要注意这点可能会优化你 SQL。
继续跟踪：
/** * routeByShardingConditionsWithCondition()：处理一张逻辑表根据shardingConditions信息解析出需要路由到哪些节点上，即获取DataNode集合， * DataNode对应的就是一张具体的物理表，封装了库名称dataSourceName和表名称tableName * * 一个ShardingCondition相当于where中的一个条件，多个ShardingCondition之间是or关系，一个逻辑表解析SQL路由又可以拆分成对 一个逻辑表+ShardingCondition 进行SQL路由解析，调用的是route0()方法 * 将查询语句所有的shardingCondition集合都解析完成，就是这个逻辑表全部的路由数据 * * @param shardingRule * @param tableRule * @return */private Collection<DataNode> routeByShardingConditionsWithCondition(final ShardingRule shardingRule, final TableRule tableRule) { Collection<DataNode> result = new LinkedList<>(); for (ShardingCondition each : shardingConditions.getConditions()) { /** * route0()是对一个 一个逻辑表+shardingCondition进行分库分表路由解析，生成DataNode集合，每个DataNode对应一张具体物理表，比如：{"dataSourceName":"ds0", "tableName":"t_order0"} * 将SQL解析出的所有shardingCondition遍历一遍，就是这张逻辑表对应的SQL路由信息 * * getShardingValuesFromShardingConditions():一个ShardingCondition中可能包含多个RouteValue，比如有库分片的RouteValue，也有表分片的RouteValue，这个方法就是获取具体相关的RouteValue * 比如下面，第一个就是获取库分片相关的RouteValue，第二个就是获取表分片相关的RouteValue，将这些RouteValue传递给具体的分片算法，获取到SQL路由信息 * */ Collection<DataNode> dataNodes = route0(shardingRule, tableRule, getShardingValuesFromShardingConditions(shardingRule, shardingRule.getDatabaseShardingStrategy(tableRule).getShardingColumns(), each), getShardingValuesFromShardingConditions(shardingRule, shardingRule.getTableShardingStrategy(tableRule).getShardingColumns(), each)); result.addAll(dataNodes); originalDataNodes.add(dataNodes); } return result;}大致说明：
-
这个方法用于对单张逻辑表进行
SQL路由，这里又会按照ShardingCondition维度对SQL路由进行拆分：单张逻辑表+单个ShardingCondition进行SQL路由解析； -
前面分析过
ShardingCondition，这是一个非常重要的概念： -
WHERE (o.order_id = 10 and o.user_id=20) or o.order_id = 11：前面分析过，这里会被解析成两个ShardingCondition，即：o.order_id = 10 and o.user_id=20和o.order_id = 11这两个； -
WHERE (o.order_id = 10 or o.order_id = 20) and o.user_id = 11：这个也会被解析成两个ShardingCondition，分别是o.order_id = 10 and o.user_id = 11和o.order_id = 20 and o.user_id= 11 -
ShardingCondition内部是一组and条件，ShardingCondition间是or关系； -
理解了
ShardingCondition，就可以明白为啥可以根据ShardingCondition维度进行拆分，对单张逻辑表+单个ShardingCondition进行SQL路由解析，然后遍历所有的ShardingCondition，就可以对逻辑表完成全部路由解析。
下面继续跟踪下如何对单张逻辑表+ 单个ShardingCondition 进行SQL路由解析：
/** * 分库分表 * * routeDataSources()方法进行分库，返回分库列表 * routeTables()方法在分库的基础上进行分表，返回DataNode集合 * DataNode主要包含两个元素dataSourceName和tableName，每个DataNode代表具体数据库上的一张物理表 * * route0()：解析出一个ShardingCondition对应的DataNode集合，每个DataNode对应的是一张具体的物理表 * 1、先进行routeDataSources()方法进行分库，返回分库列表，比如返回：ds0、ds1 * 2、然后遍历每个分片库，调用routeTables()进行同库下表分片 * 3、最后返回DataNode集合，每个DataNode对应一张具体的物理表，比如：{"dataSourceName":"ds0", "tableName":"t_order0"} * * @param shardingRule *
@param tableRule * @param databaseShardingValues *
@param tableShardingValues * @return */
private Collection<DataNode> route0
(final ShardingRule shardingRule, final TableRule tableRule,
final List<RouteValue> databaseShardingValues, final List<RouteValue> tableShardingValues) {
//先使用库分片列相关的RouteValue进行库路由 Collection<String> routedDataSources = routeDataSources(shardingRule, tableRule, databaseShardingValues); Collection<DataNode> result =
new LinkedList<>(); for (String each : routedDataSources) {
//遍历库路由结果集 //然后对每个路由库，进行具体的表路由 result.addAll(routeTables(shardingRule, tableRule, each, tableShardingValues)); }
return result;}
大致说明：
-
先会调用
routeDataSources()进行库上路由； -
然后在每个路由库上调用
routeTables()进行库下标路由； -
routeDataSources()和routeTables()路由逻辑都是借助于分片策略ShardingStrategy实现，ShardingStrategy又通过分片算法ShardingAlgorithm实现用户自定义的一些扩展，具体分片策略这里就不继续展开。
总结
自此，Sharding-jdbc中如何完成 SQL路由的流程基本都分析完成，SQL路由流程是非常关键的一步，决定了一个 SQL到底会在哪些库、哪些表上进行执行，只有理解了SQL路由，业务开发中进行数据库设计、 SQL设计等才能很好的规避一些问题，以及SQL如何更加高效执行等。

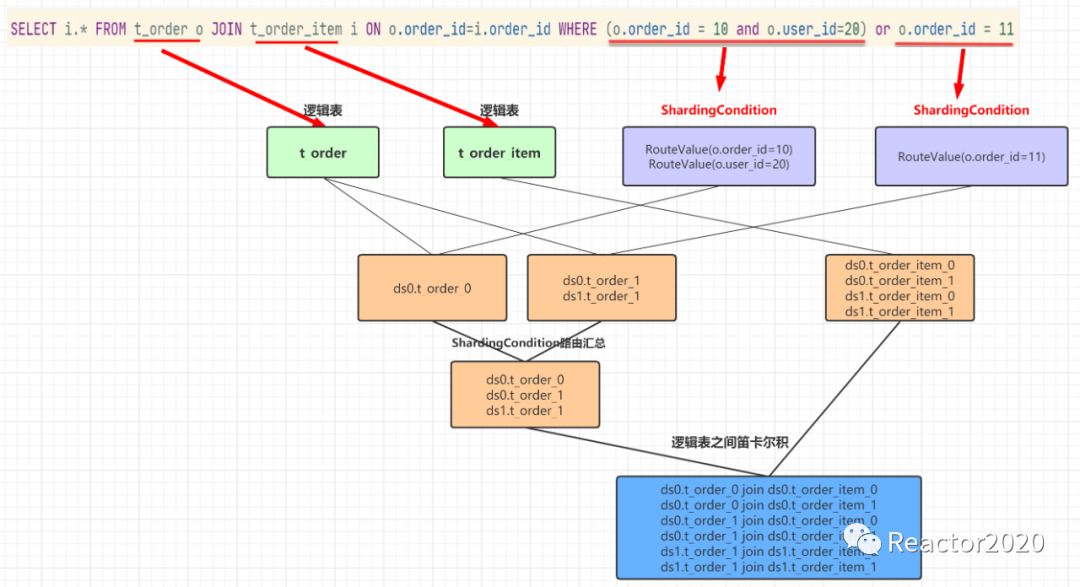

上面从源码角度分析了SQL路由核心流程，下面通过一个案例总结下，如下图：
大致说明：
-
从
SQl的where子句中提取出所有的ShardingCondition，这里提取出两个如上图； -
对
SQL路由解析从逻辑表和ShardingCondition两个维度进行拆分； -
t_order和第一个ShardingCondition进行SQL路由解析结果是ds0_t_order_0; -
t_order和第二个ShardingCondition进行SQL路由解析结果是ds0_t_order_1和ds1_t_order_1; -
汇总逻辑表
t_order路由结果：ds0_t_order_0、ds0_t_order_1和ds1_t_order_1这三个； -
同理，接下里对逻辑表
t_order_item进行路由解析，注意：虽然有两个ShardingCondition，都是o.开头，即都是关于逻辑表t_order的，t_order_item则不存在ShardingCondition信息，所以这里解析出的路由结果是：全库全表； -
最后，对逻辑表
t_order和t_order_item进行笛卡尔积汇总，这里笛卡尔积不会出现跨库，这个千万注意，得出整条SQL最终的路由结果集。
