想要去了解pg系统中的存储和事务部分，xlog是一个必须了解的部分。其实放在更多的数据库中，在日志即数据库的大概念下，在必要的时候都需要了解系统中的日志存储、回放等过程。

因为整个xlog的体系比较繁杂，所以分开多个章节来探讨下。本篇可能集中介绍Xlog的一些基础概念，强烈推荐一篇文章：PostgreSQL中的XLOG(一)基础概念和初始化。看过很多类似的资料总结，这一篇写的极为的深入浅出，不过可惜的是作者貌似只写了这一篇，剩下的4篇只有个名称而已。

因为工作的关系，该系列的文章将主要基于pg-9.2.4版本

什么是xlog

在pg中，任何修改数据库数据的操作都会记录一份日志，这个日志就叫xlog。除此之外，可能有时还会看见redo log的称呼，其实也是指xlog，因为pg会利用xlog中记录的操作对数据进行回放，此时xlog充当的角色是redo。在pg系统中，xlog只是它的一种日志，除了xlog外，还有clog、subtrans等，不过其它的日志不会影响到对xlog的介绍，所以完全不用在意。在9.2.4版本中，xlog日志的目录是$PGDATA/pg_xlog，在更高的版本里，该目录变成了$PGDATA/pg_wal

xlog的大小

如果把pg安装在一台机器中，可以看到xlog的物理文件类似下图，其中以数字命令的这个文件就是xlog实际的物理文件了（命令规则会在后面介绍），而archive_status是用来指示xlog的备份文件的（如果数据库记录的xlog太多，就需要将xlog压缩打包来节省空间）

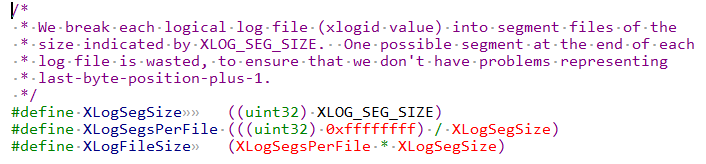

xlog文件大小的定义如下：

即：一个完整的xlog文件是由多个segment组成的，而一个segment又是由多个page组成，其大小定义在src/include/pg_config.h文件中。其中，page即xlog的最小管理/操作单位，无论在内存或实际物理存储介质上，xlog的读取、写入等都以page作为最小单位

ps: src/include/pg_config.h文件只有在编译完成后才会出现

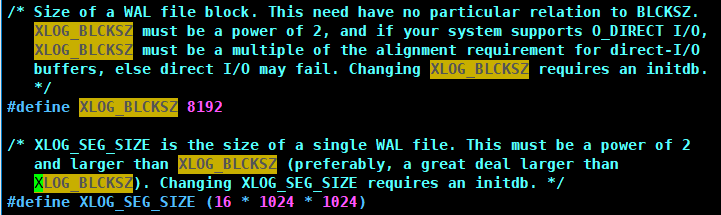

这里的数字单位是byte，即XLOG_BLCKSZ=8K, XLOG_SEG_SIZE=16M，对应参数只允许在编译时被修改：

pg与xlog的初始化

这里不单独介绍xlog的结构，因为介绍起来会很枯燥无趣，所以这里会类似PostgreSQL中的XLOG(一)基础概念和初始化中的做法，穿插在pg的初始化过程来进行说明

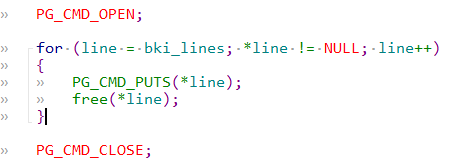

pg初始化调用的是initdb命令，对应于src/bin/initdb.c文件，这是一个单独的可执行文件，在真正执行生成数据的sql语句时，是通过管道(popen)调用postgres来实现的，例如：/usr/local/pg103/bin/postgres --boot -x1 -F等，代码结构基本类似这种：

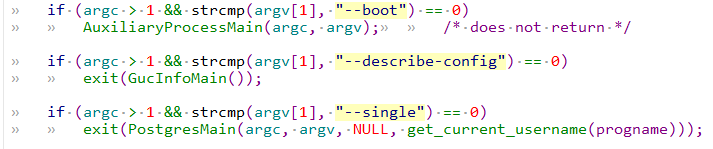

真正进入到postgres的main函数中后，根据不同的参数执行不同的流程：

对应于xlog，其初始化的入口函数是BootStrapXLOG，该函数只会在初始化的时候调用一次，主要用于创建pg_control文件（这一部分放在checkpoint的时候再去详细说明）和初始化第一个xlog segment。其中，xlog文件的命令规则如下，即由3个参数组成共24位的十六进制字符串，每个参数占8位

对应上面的xlog文件截图，即可推导出此时的参数值分别为：tli=1, log=0, seg=1

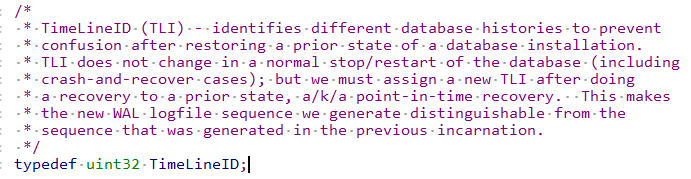

额外说明下tli参数，其全称是timeline，用于表示数据的状态，详细解释如下：
