| Author | CrazyWah |
|---|---|
| Date | 2018.03.26 |
| CopyRight | crazywah.com |
禁止搬运！！！禁止搬运！！！禁止搬运！！！
Android的消息机制主要由Handler、Looper和MessageQueue相互协助。本文建议有过 Handler 使用经验的同学食用
| Looper | 为线程循环执行消息 |
|---|---|
| Handler | 进行消息的发送和处理 |
| Message | 携带消息的内容 |
| MessageQueue | 管理消息队列 |
太长不想看总结放前头系列：

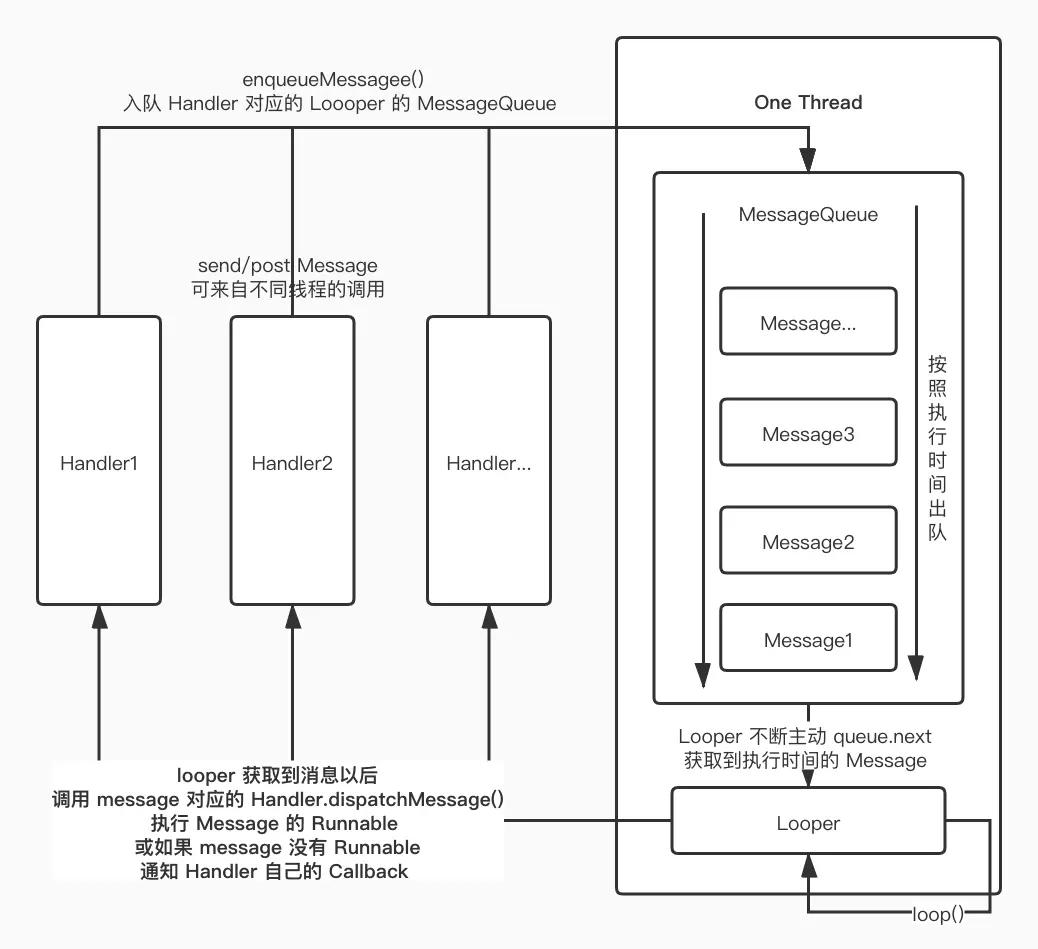

经过几天的源码阅读，我大致地摸清楚了Android的 Handller+Looper+MessageQueue合作的消息机制，可总结为以下这幅流程图：
最后面还有一个面试被问到的有意思的问题，不看正文也建议去看看。
1、机制简述
以下控件全部都是在android.os包之下的
1.1、Handler（处理器）：开发时最常接触到的控件
Handler 的一些特点：
- 每个 Handler 对象对应一个创建时所处线程相关联的循环器（Looper）
- Handler 会将 Message 交付到对应 Looper 上运行
什么时候会用到 Handler 呢？一般在我们需要要跨线程执行动作的时候
怎么用呢？
- 我们可以通过以下方法来安排 Message 加入到 MessageQueue 队列中。
post(Runnable)postAtTime(Runnable, long)postDelayed(Runnable, Object, long)sendEmptyMessage(int)sendMessage(Message)sendMessageAtTime(Message, long)sendMessageDelayed(Message, long)
- post 开头的这些方法是用于指定你自己定义的 Runnable，方法内部帮你把 Runnbale 包装在 Message 中再加入队列中的。当消息需要被执行来到 Handler 中的 dispatchMessage() 方法并发现有 runnable 时（Message.callback 字段）会直接执行 runnable。
- send 开头的这些方法是用于将数据封装到 Bundle 中并绑定在 Message 对象中然后由 Handler 中的 dispatchMessage() 分发，传入的回调接口的 handleMessage() 方法进行处理。如果回调接口没有处理会调用 Handler 的 handleMessage() 方法进行处理（当然，你必须先实现 Handler 的这个方法）
- 注意一点：当 Message 有 Runnable 的时候，handleMessage 是不会被出发的，留意
1.2、Looper（循环器）
Looper 是 Message 的循环器，使其所绑定的线程循环执行 message 中的 Runnable 或执行 Handler 的 callback.handleMessage() 方法或自身 Handler 自身的 handleMessage() 方法。线程是默认没有消息循环器关联的，如果想要创建一个线程用作循环器，需要以下步骤：
- 在创建的线程运行之初调用 Looper.prepare();
- 然后调用 Looper.loop(); 方法让线程开始循环处理消息
- 若干时间后当不再需要时可以调用 Looper.end(); 结束这个线程的循环器（或线程被终止）。
1.3、Message（消息）
定义一个具有必要的属性和任意类型的数据的Message对象可以发送至Handler。该对象包括两个额外的int类型变量和一个Object类型变量在许多情况下可供自定义分配。
虽然Message的构造函数是对外开放的，但是官方建议我们多使用obtain()方法来获取Message 的对象，以复用久的 Message 对象，一定程度上减轻创建对象带来的性能开销。
1.4、MessageQueue（消息队列）
由 Looper 主动调用、用于管理 Message 队列的类。Message 经过 Handler 的入队操作会加入到 Looper 所拥有的 MessageQueue 中。
你可以通过调用 Looper.myQueue() 来获取当前线程相关联的 Looper 的 MessageQueue
2、源码分析
2.1、Looper 源码分析
2.1.1、Looper 的惯常用法
- 创建一个装载 Looper 的线程
- 在需要被制作为消息循环器的线程开始时调用
Looper.prepare();为线程创建 Looper 对象 - 在所有初始化完成后调用
Looper.loop();开始循环执行消息队列。
Demo 代码
class LooperThread extends Thread {
public Handler mHandler;
public void run() {
Looper.prepare();
mHandler = new Handler() {
public void handleMessage(Message msg) {
// process incoming messages here
}
};
Looper.loop();
}
}
2.1.2、Looper 的 prepare()源码
Looper 的构造函数被私有了，唯一能创建 Looper 对象的方法就是调用 prepare() 方法了
/**
* 将当前线程初始化为一个 Looper (循环器)，而后你可以在当前线程创建一个或多个 Handler 对象来引用这个 Looper。
*
* 必须在调用Looper.loop()之前先调用Looper.prepare()
*
* 可以调用Looper.end()结束Looper
*/
public static void prepare() {
prepare(true);
}
private static void prepare(boolean quitAllowed) {
//如果当前线程中已经有Looper对象（即已调用过prepare()方法）则抛出异常
if (sThreadLocal.get() != null) {
throw new RuntimeException("Only one Looper may be created per thread");
}
sThreadLocal.set(new Looper(quitAllowed));
}
/**
* 初始化当前 Looper 对象：
* 1. 创建消息队列
* 2. 绑定当前线程对象
*/
private Looper(boolean quitAllowed) {
mQueue = new MessageQueue(quitAllowed);
mThread = Thread.currentThread();
}
2.1.3、Looper 的 loop() 源码
当为线程绑定好 Looper（调用prepare()）并创建好 Handler 以后，我们就可以让 Looper 开始循环执行 Message
/**
* 在当前线程中运行消息队列中的消息
*/
public static void loop() {
//获取当前线程的Looper对象
final Looper me = myLooper();
if (me == null) {
throw new RuntimeException("No Looper; Looper.prepare() wasn't called on this thread.");
}
final MessageQueue queue = me.mQueue;
...
//使用死循环来遍历消息队列，挑出需要执行的 Message 并分发
for (;;) {
// 取到一条需要分发的 Message
Message msg = queue.next();
if (msg == null) {
return;
}
...
try {
//调用 message 所绑定的目标 Handler 的 dispatchMessage(msg) 方法，由 Handler 决定怎么操作
msg.target.dispatchMessage(msg);
...
}
...
//将已处理完成的 Message 对象重新初始化，等待复用
msg.recycleUnchecked();
}
}
2.2、Handler 源码分析
2.2.1、Handler的惯常用法
- 在需要使用到 Handler 的线程中新建一个 Handler（在 Activity 的生命周期内创建的 Handler 将绑定在 UI 线程的 Looper 上）
- 定义并传入 CallBack 对象，用于处理分发回来的 Message
- 在需要通知线程进行操作的时候调用 Handler 的 send 方法或 post 方法。（若是
send类型的方法将会调用CallBack的handlerMessage(Message msg)、若是post类型的方法将会调用post时传递的Runnable对象中的run()方法）
private Hanlder handler = new Handler(new Handler.CallBack(){
@Override
public boolean handleMessage(Message msg) {
//do something when get a message
return false;
}
});
//send message or post runnable when you want to notify the handler to do something
handler.sendEmptyMessage(0);
2.2.2、Handler构造函数源码
在使用 Handler 之前我们需要通过 new 获取 Handler 对象，那么 Handler 的构造函数都做了些什么呢
/**
* 该构造函数是默认同步状态，调用 Handler(Callback callback, boolean async) 创建 Hanlder 对象
*/
public Handler(Callback callback) {
this(callback, false);
}
/**
* 初始化：
* 1. 获取线程中的 Looper 对象
* 2. 注入 Handler 中的 CallBack 对象
* 3. 初始化是否异步执行的flag
*
* Handler 如果没有设置为异步的话，默认情况下 Message 的 Runnable 是同步执行的
*/
public Handler(Callback callback, boolean async) {
...
//获取当前线程的线程共享Looper对象
mLooper = Looper.myLooper();
//如果当前线程共享变量中没有Looper对象则抛出异常
if (mLooper == null) {
throw new RuntimeException(
"Can't create handler inside thread that has not called Looper.prepare()");
}
//获取Looper的消息队列
mQueue = mLooper.mQueue;
//绑定当前Handler对象的CallBack接口
mCallback = callback;
mAsynchronous = async;
}
2.2.3、Handler的事件分发
/** 处理系统信息的方法 */
public void dispatchMessage(Message msg) {
//如果Message有callback，则直接运行它的CallBack（即Runnable）对象
if (msg.callback != null) {
handleCallback(msg);
} else {
//如果有注入的 CallBack 对象则执行注入的 CallBack 对象的 handleMessage() 方法
if (mCallback != null) {
if (mCallback.handleMessage(msg)) {
return;
}
}
// 如果注入的 CallBack 拦截了，Handler 的 HandleMessage 方法将不会触发，反之则会被触发
handleMessage(msg);
}
}
/**
* 运行 Message 的 callback
*/
private static void handleCallback(Message message) {
message.callback.run();
}
2.2.4、Handler 的各种 send 方法
2.2.4.1、sendEmptyMessage(int what)
即时发送空信息至消息队列
/**
* 发送一条仅包含 what 属性的 Message
*
* 返回值为 Boolean 值，表示是否发送成功。
* 一般情况下，发送失败是因为当前Looper的消息队列正在退出
*/
public final boolean sendEmptyMessage(int what)
{
//当下发送消息
return sendEmptyMessageDelayed(what, 0);
}
2.2.4.2、sendEmptyMessageDelayed(int what, long delayMillis)
延迟发送空信息至消息队列
/**
* 延迟 delayMillis 毫秒后发送仅包含 what 属性的 Message
* 返回值为 Boolean 值，表示是否发送成功。
* 一般情况下，发送失败是因为当前Looper的消息队列正在退出
*/
public final boolean sendEmptyMessageDelayed(int what, long delayMillis) {
//从全局Message池中获取复用的Message对象，、
//若池中没有对象可供复用则new一个
Message msg = Message.obtain();
//赋值what属性
msg.what = what;
//调用发送
return sendMessageDelayed(msg, delayMillis);
}
2.2.4.3、sendMessageDelayed(Message msg, long delayMillis)
延迟发送消息至消息队列
/**
* 将消息入队并排列在目标时间(uptimeMillis)以前的任务之后。
* 该信息将会在对应的时间，被绑定好的handler对象中接收并传入 handleMessage(Message msg) 方法
*
* 返回值为Boolean值，表示是否发送成功。
* 一般情况下，发送失败是因为当前Looper的消息队列正在退出
*/
public final boolean sendMessageDelayed(Message msg, long delayMillis)
{
if (delayMillis < 0) {
delayMillis = 0;
}
return sendMessageAtTime(msg, SystemClock.uptimeMillis() + delayMillis);
}
2.2.4.4、sendMessageAtTime(Message msg, long uptimeMillis)
在指定时间发送指定消息至消息队列
/**
* 将消息入队并排列在目标时间(uptimeMillis)以前的任务之后。
* 该信息将会在对应的时间，被绑定好的handler对象中接收并传入handleMessage(Message msg)方法
*
*/
public boolean sendMessageAtTime(Message msg, long uptimeMillis) {
//Looper中的消息队列
MessageQueue queue = mQueue;
//如果队列不存在则抛出异常
if (queue == null) {
RuntimeException e = new RuntimeException(
this + " sendMessageAtTime() called with no mQueue");
Log.w("Looper", e.getMessage(), e);
return false;
}
return enqueueMessage(queue, msg, uptimeMillis);
}
2.2.4.5、enqueueMessage(MessageQueue queue, Message msg, long uptimeMillis)
将消息放入消息队列
/**
* 根据Handler的是否异步处理的boolean值来设置Message是否异步处理
* 调用MessageQueue的queueMessage(Message msg, long when)方法
*/
private boolean enqueueMessage(MessageQueue queue, Message msg, long uptimeMillis) {
msg.target = this;
if (mAsynchronous) {
msg.setAsynchronous(true);
}
//使用for循环，根据设置好的Message.when找到消息该存放的位置，并插入到队列中
return queue.enqueueMessage(msg, uptimeMillis);
}
2.2.5、Handler的各种Post方法
2.2.5.1、post(Runnable r)
将一个Runnable即时发布到消息队列运行
public final boolean post(Runnable r)
{
return sendMessageDelayed(getPostMessage(r), 0);
}
2.2.5.2、postAtTime(Runnable r, long uptimeMillis)
将一个Runnable按照暨定时间发布到消息队列运行
public final boolean postAtTime(Runnable r, long uptimeMillis)
{
return sendMessageAtTime(getPostMessage(r), uptimeMillis);
}
2.2.5.3、postDelayed(Runnable r, long delayMillis)
将一个Runnable延迟delayMillis毫秒后发布至消息队列运行
public final boolean postDelayed(Runnable r, long delayMillis)
{
return sendMessageDelayed(getPostMessage(r), delayMillis);
}
2.2.5.4、getPostMessage(Runnable r)
各post方法中用于包装Runnable成为Message的方法
private static Message getPostMessage(Runnable r) {
//从全局Message池中获取复用的Message对象
//若池中没有对象可供复用则new一个
Message m = Message.obtain();
m.callback = r;
return m;
}
2.3、Message 源码分析
2.3.1、Message的结构
我们先大致地看一下Message对象的结构是长什么样的
public final class Message implements Parcelable{
/**
* 开发者自定义的消息码，用于标识消息的相关内容。
* 每个Handler都有自己的命名空间，不需担心会有冲突
*/
public int what;
/** 用于简单存储的int值 */
public int arg1;
/** 用于简单存储的int值 */
public int arg2;
/** 存储任意对象用于发送给接收者 */
public Object obj;
...
/** 消息的处理时间 */
/*package*/ long when;
/** 消息附带的数据 */
/*package*/ Bundle data;
/** 发送目标Handler对象 */
/*package*/ Handler target;
/** 本消息的Runnable对象 */
/*package*/ Runnable callback;
/** 当前Message对象的下一个Message对象 */
/*package*/ Message next;
/** 用于多线程中对象锁的对象 */
private static final Object sPoolSync = new Object();
/** Message 全局对象池 */
private static Message sPool;
/** Message对象池的大小 */
private static int sPoolSize = 0;
/** Message对象池的大小上限 */
private static final int MAX_POOL_SIZE = 50;
/** 当前Message对象是否可复用 */
private static boolean gCheckRecycle = true;
}
通过阅读 Message 的源码我们发现，Message 存储了各种数据：
- 当 Message 到执行时间后需要被通知的目标 Handler 对象的引用
- 下一个 Message 对象的引用。从 Message 的结构也能看出来，其实所谓的 Message 队列并不是队列结构而是链表结构。
为什么使用的是链表结构而不是队列结构，因为链表有助于元素的插入和删除。执行时间的顺序由 MessageQueue 的 next 方法执行
2.3.2、Message的对象获取
虽然 Message 的构造函数是对外开放的，但是官方建议我们多使用 obtain() 方法来获取 Message 的对象
官方原文：
Constructor (but the preferred way to get a Message is to call Message.obtain()).
/** 不建议使用 */
public Message() {
}
/**
* 尝试从本地Message池中获取Message对象
* 如果本地池中没有Message对象则新建一个
*/
public static Message obtain() {
synchronized (sPoolSync) {
// 尝试从本地Message池中获取Message对象
if (sPool != null) {
Message m = sPool;
sPool = m.next;
m.next = null;
m.flags = 0; // clear in-use flag
sPoolSize--;
return m;
}
}
// 如果本地池中没有Message对象则新建一个
return new Message();
}
/**
* 和obtain()一样是返回一个Message对象
* 区别在于，这个方法是拷贝Message参数的值赋予到新的Message对象
*/
public static Message obtain(Message orig) {
Message m = obtain();
m.what = orig.what;
m.arg1 = orig.arg1;
m.arg2 = orig.arg2;
m.obj = orig.obj;
m.replyTo = orig.replyTo;
m.sendingUid = orig.sendingUid;
if (orig.data != null) {
m.data = new Bundle(orig.data);
}
m.target = orig.target;
m.callback = orig.callback;
return m;
}
/**
* 获取一个指定目标Handler的Message对象
*/
public static Message obtain(Handler h) {
Message m = obtain();
m.target = h;
return m;
}
/**
* 获取一个指定目标Handler和可运行callback的Message对象
*/
public static Message obtain(Handler h, Runnable callback) {
Message m = obtain();
m.target = h;
m.callback = callback;
return m;
}
/**
* 获取一个指定目标Handler和指定运行时间when的Message对象
*/
public static Message obtain(Handler h, int what) {
Message m = obtain();
m.target = h;
m.what = what;
return m;
}
/**
* 获取一个
* 指定目标Handler
* 指定内容码
* 绑定任意对象数据
* 的Message对象
*/
public static Message obtain(Handler h, int what, Object obj) {
Message m = obtain();
m.target = h;
m.what = what;
m.obj = obj;
return m;
}
/**
* 获取一个
* 指定目标Handler
* 指定内容码
* 绑定int类型数据arg1
* 绑定int类型数据arg2
* 的Message对象
*/
public static Message obtain(Handler h, int what, int arg1, int arg2) {
Message m = obtain();
m.target = h;
m.what = what;
m.arg1 = arg1;
m.arg2 = arg2;
return m;
}
/**
* 获取一个
* 指定目标Handler
* 指定内容码
* 绑定int类型数据arg1
* 绑定int类型数据arg2
* 绑定任意对象数据
* 的Message对象
*/
public static Message obtain(Handler h, int what,
int arg1, int arg2, Object obj) {
Message m = obtain();
m.target = h;
m.what = what;
m.arg1 = arg1;
m.arg2 = arg2;
m.obj = obj;
return m;
}
2.4、MessageQueue 源码分析
MessageQueue 的主要作用是管理 Message 消息的出队读取数据与入队
2.4.1、next()
从 MessageQueue 中读取消息内容并让Message出队
Message next() {
...
//死循环以从队列找出有效的 Message 对象
// 如果一直没有 Message，Looper 所在的线程就会一直卡在当前死循环直到有消息到来。
for (;;) {
...
synchronized (this) {
// Try to retrieve the next message. Return if found.
final long now = SystemClock.uptimeMillis();
Message prevMsg = null;
Message msg = mMessages;
...
if (msg != null) {
if (now < msg.when) {
// 当前遍历到的消息未到执行时间，跳过
} else {
//当消息到了该执行的时间则将消息从消息队列拉出并返回
// Got a message.
mBlocked = false;
if (prevMsg != null) {
prevMsg.next = msg.next;
} else {
mMessages = msg.next;
}
msg.next = null;
...
msg.markInUse();
return msg;
}
} else {
// No more messages.
nextPollTimeoutMillis = -1;
}
...
}
...
}
}
2.4.2、enqueueMessage(Message msg, long when)
Message消息的入队
boolean enqueueMessage(Message msg, long when) {
...
synchronized (this) {
...
msg.markInUse();
msg.when = when;
Message p = mMessages;
boolean needWake;
if (p == null || when == 0 || when < p.when) {
// New head, wake up the event queue if blocked.
msg.next = p;
mMessages = msg;
needWake = mBlocked;
} else {
//将 Message 消息插入消息队列的中间
needWake = mBlocked && p.target == null && msg.isAsynchronous();
Message prev;
for (;;) {
prev = p;
p = p.next;
if (p == null || when < p.when) {
break;
}
if (needWake && p.isAsynchronous()) {
needWake = false;
}
}
msg.next = p; // invariant: p == prev.next
prev.next = msg;
}
// We can assume mPtr != 0 because mQuitting is false.
if (needWake) {
nativeWake(mPtr);
}
}
return true;
}
3、总结
总结放前面了
如果以上总结有任何错漏之处非常欢迎各位在issue处提出错误处
番外
面试中被面试官问到了一点：如果 Looper 的线程睡了 10 秒，那么本应该在这期间执行的事件会如何执行呢？大家不妨思考一下
.
.
.
.
.
解答：
其实虽然 Message 是一个伪队列，但是在 next() 的时候 Message 在调用 messgae.next() 以后并不是无脑外抛的，而是做了一次时间比较，看看消息的 msg.when 和当前时间 now 谁更大，然后再外抛的
class MessageQueue{
Message next() {
...
for (;;) {
synchronized (this) {
final long now = SystemClock.uptimeMillis();
Message prevMsg = null;
Message msg = mMessages;
...
if (msg != null) {
// 这个就是关键的时间判断代码 <------------!!!!!!!!!!!!!!!!!!!!
if (now < msg.when) {
// Next message is not ready. Set a timeout to wake up when it is ready.
} else {
// Got a message.
...
return msg;
}
} else {
// No more messages.
...
}
...
}
...
}
}
}
既然知道了 Looper 怎么拿到一个消息，那就好办了，我们看看消息的 msg.when 怎么来就可以破案了：
class Handler{
public final boolean sendMessageDelayed(Message msg, long delayMillis){
if (delayMillis < 0) {
delayMillis = 0;
}
// 留意这里根据当前时间计算了一次当前 Message 准确的运行时间 <--------------------!!!!
return sendMessageAtTime(msg, SystemClock.uptimeMillis() + delayMillis);
}
public boolean sendMessageAtTime(Message msg, long uptimeMillis) {
...
// 消息直接以 udateMillis 入消息队列了 <--------------------!!!!
return enqueueMessage(queue, msg, uptimeMillis);
}
}
所以破案了！如果线程睡了十秒钟，这期间本该执行的 Message 会在线程重新醒来的时候全部执行！🤪
