tomcat想必大家都非常的了解，在这里就不必介绍，在现在应用的springboot框架，tomcat就被内嵌其中。tomcat是怎么运行起来的？你知道怎么拓展tomcat吗？
tomcat启动流程
springboot加载流程
首先我们看一下springboot中tomcat的启动流程
1.找到AbstractApplicationContext方法中refresh方法，这个也是spring的启动流程，在refresh方法中，有一个onRefresh()方法，这个方法在spring中是一个空方法，在springboot对这个方法进行了拓展。
public void refresh() throws BeansException, IllegalStateException {
synchronized (this.startupShutdownMonitor) {
// Prepare this context for refreshing.
prepareRefresh();
// Tell the subclass to refresh the internal bean factory.
ConfigurableListableBeanFactory beanFactory = obtainFreshBeanFactory();
// Prepare the bean factory for use in this context.
prepareBeanFactory(beanFactory);
try {
// Allows post-processing of the bean factory in context subclasses.
postProcessBeanFactory(beanFactory);
// Invoke factory processors registered as beans in the context.
invokeBeanFactoryPostProcessors(beanFactory);
// Register bean processors that intercept bean creation.
registerBeanPostProcessors(beanFactory);
// Initialize message source for this context.
initMessageSource();
// Initialize event multicaster for this context.
initApplicationEventMulticaster();
// Initialize other special beans in specific context subclasses.
onRefresh();
// Check for listener beans and register them.
registerListeners();
// Instantiate all remaining (non-lazy-init) singletons.
finishBeanFactoryInitialization(beanFactory);
// Last step: publish corresponding event.
finishRefresh();
}
catch (BeansException ex) {
if (logger.isWarnEnabled()) {
logger.warn("Exception encountered during context initialization - " +
"cancelling refresh attempt: " + ex);
}
// Destroy already created singletons to avoid dangling resources.
destroyBeans();
// Reset 'active' flag.
cancelRefresh(ex);
// Propagate exception to caller.
throw ex;
}
finally {
// Reset common introspection caches in Spring's core, since we
// might not ever need metadata for singleton beans anymore...
resetCommonCaches();
}
}
}
springboot拓展的onRefresh()方法如下
@Override
protected void onRefresh() {
super.onRefresh();
try {
createWebServer();
}
catch (Throwable ex) {
throw new ApplicationContextException("Unable to start web server", ex);
}
}
很简单，看方法命名就知道这个创建了一个web容器，默认也就是tomcat容器。
在creatWebServer()方法中
private void createWebServer() {
WebServer webServer = this.webServer;
ServletContext servletContext = getServletContext();
if (webServer == null && servletContext == null) {
ServletWebServerFactory factory = getWebServerFactory();
//在这里创建了tomcat容器
this.webServer = factory.getWebServer(getSelfInitializer());
}
else if (servletContext != null) {
try {
getSelfInitializer().onStartup(servletContext);
}
catch (ServletException ex) {
throw new ApplicationContextException("Cannot initialize servlet context", ex);
}
}
initPropertySources();
}
this.webServer = factory.getWebServer(getSelfInitializer()); 在这里进行了详细的创建过程，打开这个方法的具体实现，如下就是具体的tomcat的实现
@Override
public WebServer getWebServer(ServletContextInitializer... initializers) {
if (this.disableMBeanRegistry) {
Registry.disableRegistry();
}
Tomcat tomcat = new Tomcat();
File baseDir = (this.baseDirectory != null) ? this.baseDirectory : createTempDir("tomcat");
tomcat.setBaseDir(baseDir.getAbsolutePath());
Connector connector = new Connector(this.protocol);
connector.setThrowOnFailure(true);
tomcat.getService().addConnector(connector);
customizeConnector(connector);
tomcat.setConnector(connector);
tomcat.getHost().setAutoDeploy(false);
configureEngine(tomcat.getEngine());
for (Connector additionalConnector : this.additionalTomcatConnectors) {
tomcat.getService().addConnector(additionalConnector);
}
prepareContext(tomcat.getHost(), initializers);
return getTomcatWebServer(tomcat);
}

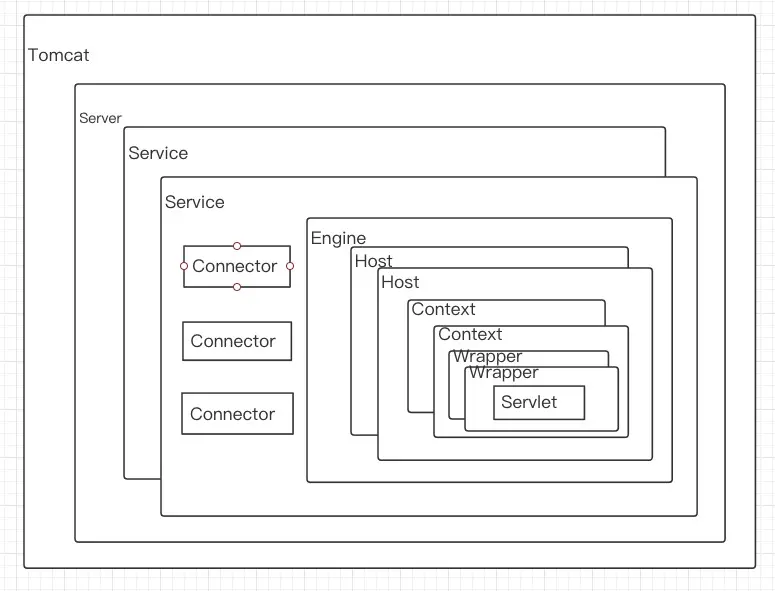

先看一下tomcat的整体架构
在tomcat中，最外层的就是tomcat，tomcat中有一个server。server中有多个service， 每个service可以单独对外服务。

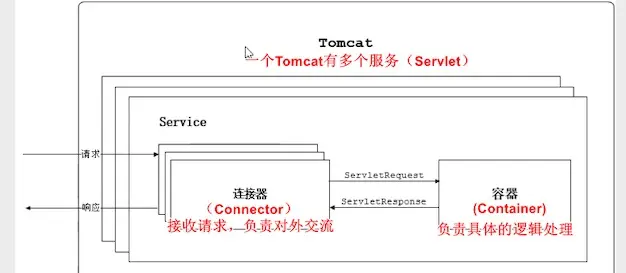

service中有connector和container两个组件，关系如下
connector又分为endpoint和processor
endpoint处理传输层协议，演示版本为nio实现
processor处理应用层协议，演示版本为http1.1实现
中间通过适配器模式把request转换成servletRequest

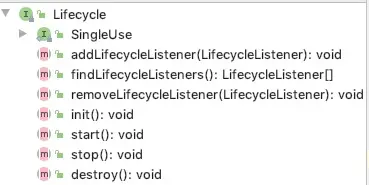

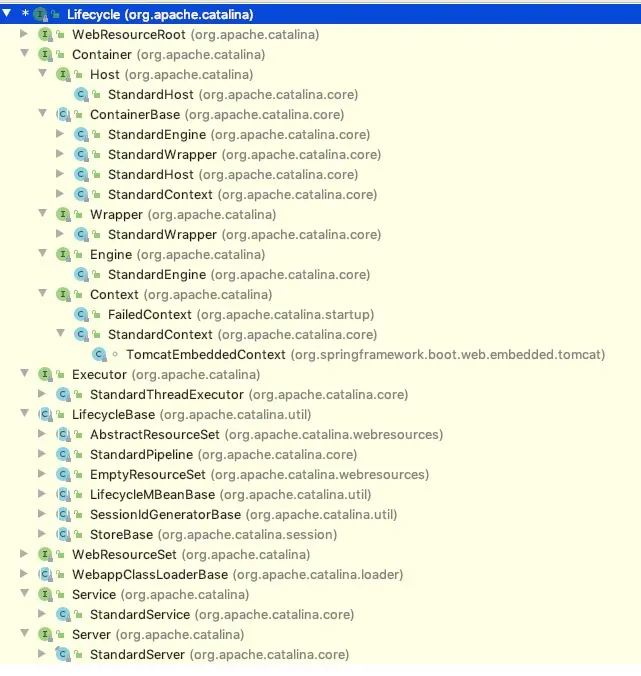

全tomcat围绕着lifecycle接口进行组件生命周期的维护
在lifecycle接口中又有init，start等方法，tomcat初始化和启动就会围绕着这些方法进行实现

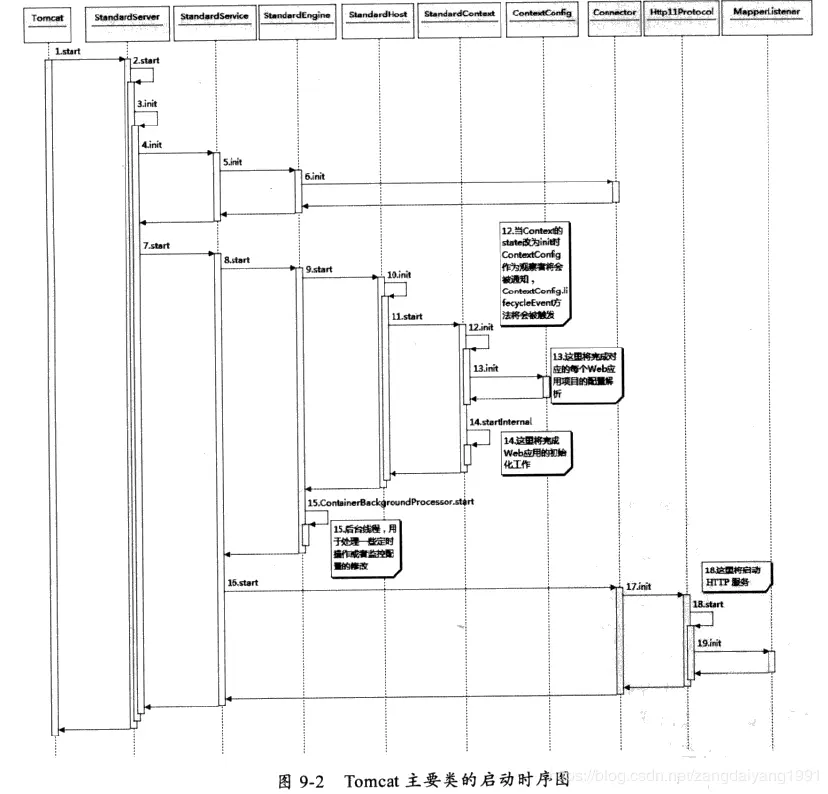

tomcat流程图就以深入理解java web技术内幕中servlet启动为例
（ps：需要注意的是网上有很多图是错误的，错误图中标明host和context的init方法在engine init之后启动）
下面我们详细的了解下tomcat中源码执行的过程
TomcatWebServer.initialize()方法中
this.tomcat.start();
正式开启tomcat的启动流程
tomcat启动流程
init过程

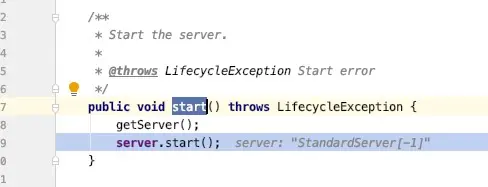

每一个容器都有自己的标准实现 在tomcat中start方法开启server.start();
init方法调用了initInternal()方法
@Override
public final synchronized void init() throws LifecycleException {
if (!state.equals(LifecycleState.NEW)) {
invalidTransition(Lifecycle.BEFORE_INIT_EVENT);
}
try {
setStateInternal(LifecycleState.INITIALIZING, null, false);
initInternal()
setStateInternal(LifecycleState.INITIALIZED, null, false);
} catch (Throwable t) {
handleSubClassException(t, "lifecycleBase.initFail", toString());
}
}
initInternal方法为抽象方法，实现为子类的实现，谁调用谁实现，刚才为 StandardServer调用的，所有也由它实现
protected abstract void initInternal() throws LifecycleException;

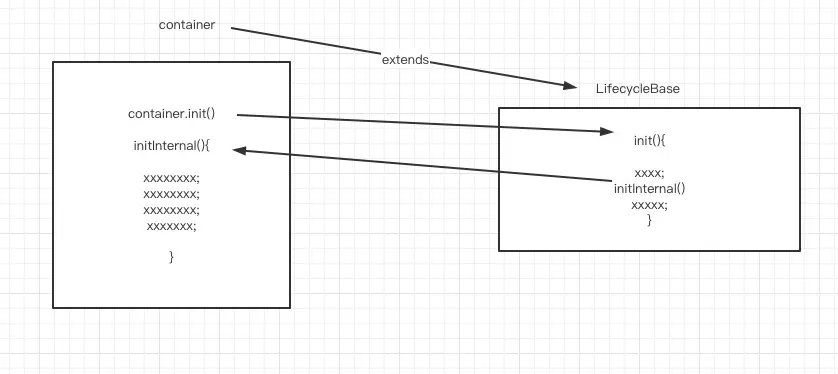

在这里又用到了一个设计模式
模版方法模式
把通用的抽取到父类，子类只关注自己不同的实现即可
在后面的容器中全部运用了这种模版方法模式 包括init start stop方法等，后面就不在详细描述
在server标准实现中，StandardServer的initInternal具体实现
{
super.initInternal();
if (engine != null) {
//1. 对engine的初始化
engine.init();
}
// Initialize any Executors
for (Executor executor : findExecutors()) {
if (executor instanceof JmxEnabled) {
((JmxEnabled) executor).setDomain(getDomain());
}
//2. 对executor的初始化
executor.init();
}
// Initialize mapper listener
mapperListener.init();
// Initialize our defined Connectors
synchronized (connectorsLock) {
for (Connector connector : connectors) {
//3. 对connector的初始化
connector.init();
}
}
}
在service初始化的过程中，主要有三步
- engine的初始化
engine.init();
- executor的初始化
executor.init();
- connector的初始化
for (Connector connector : connectors) {
//3. 对connector的初始化
connector.init();
}

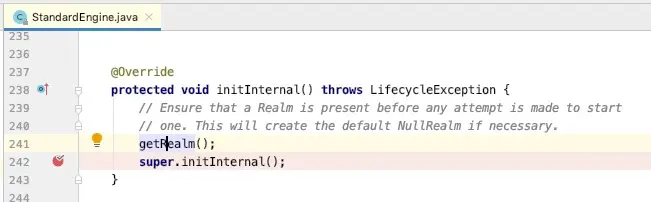

engine的初始化

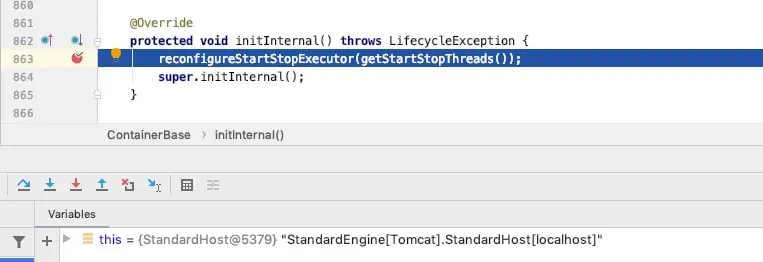

在engine初始化中，没有做什么特别的事，最主要的是并没有对后面host的初始化，对网上engine会对host进行初始化的纠正
executor的初始化也只是把自己这个组件加载进监控中，本身并没有做任何任何重要的事
重点看connector的初始化过程
在connect初始化中，有一个组件叫做protocolHandler：protocolHandler是Coyote协议的接口，通过endpoint和processor实现了对具体协议的处理能力。

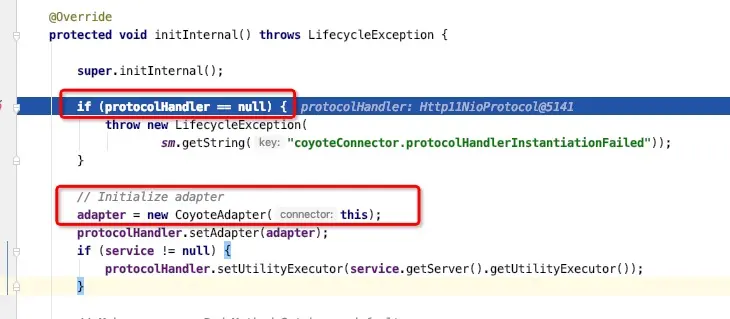

在第二框中加载了具体的CoyoteAdapter实例
super.initInternal();
if (protocolHandler == null) {
throw new LifecycleException(
sm.getString("coyoteConnector.protocolHandlerInstantiationFailed"));
}
// Initialize adapter
adapter = new CoyoteAdapter(this);
protocolHandler.setAdapter(adapter);
if (service != null) {
protocolHandler.setUtilityExecutor(service.getServer().getUtilityExecutor());
}

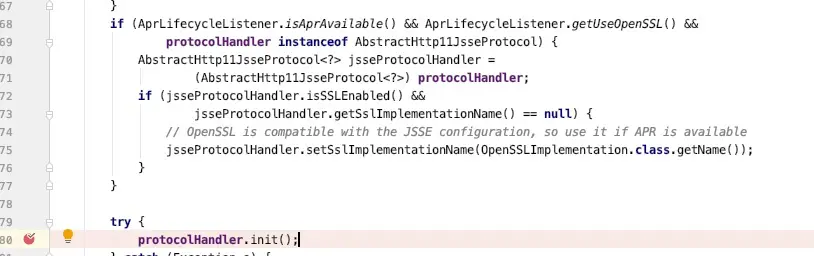

然后进行protocolHandler的初始化
protocolHandler.init();

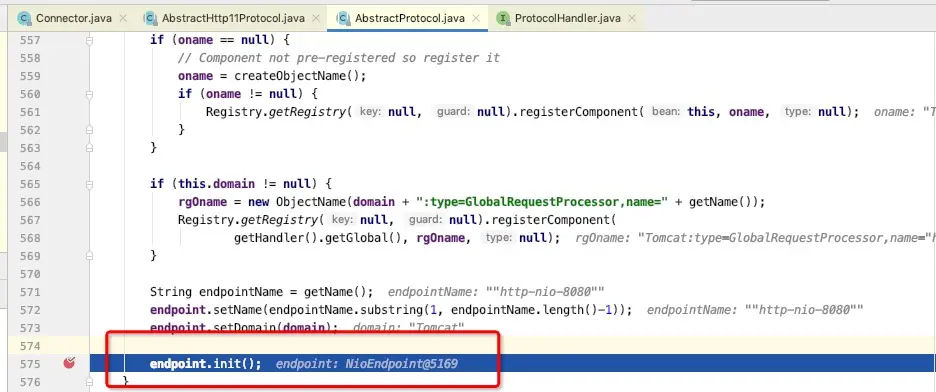

protocolHandler继续对endpoint进行初始化
endpoint.init();
前面我们说到endpoint是对传输层协议的实现，进去看是否有这样的实现

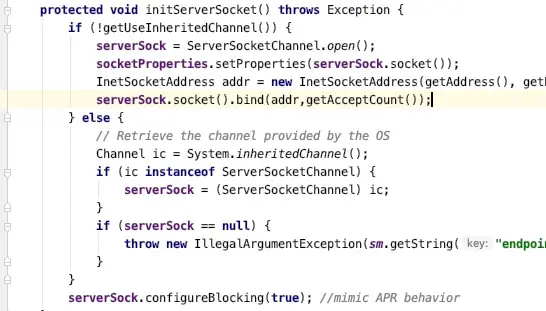

bindWithCleanup();方法，里面是bind()方法，具体的实现需要由子类实现，在这里是nio实现
bind里面也就是对socket的初始化和打开，具体可自己观看相应实现
start过程
在上面介绍了init的过程，下面接着介绍start过程
start一样，也是通过模版方法模式，主要看每个组件的startInternal方法实现

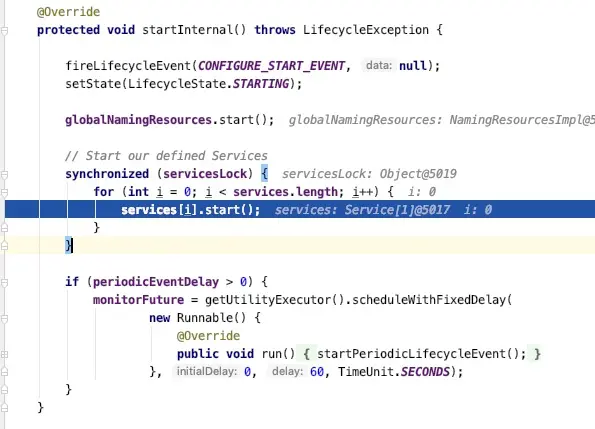

StandardServer.start()
循环调用services[i].start()方法

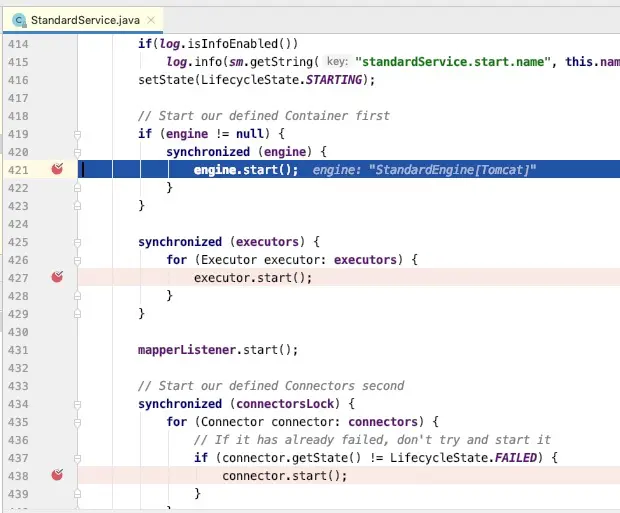

service标准实现StandardService 也是和init方法一样，对engine、exector、connector的start方法进行调用

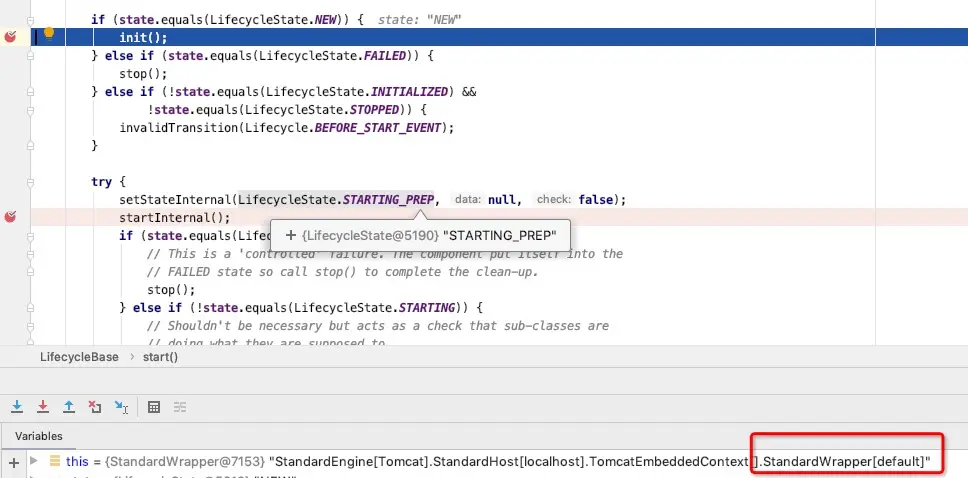

在engine start方法中，还对host、context、wapper组件进行了初始化
exector start方法中对线程池进行了初步的设置，创建了自己的线程工厂，在后续任务中使用
@Override
protected void startInternal() throws LifecycleException {
taskqueue = new TaskQueue(maxQueueSize);
TaskThreadFactory tf = new TaskThreadFactory(namePrefix,daemon,getThreadPriority());
executor = new ThreadPoolExecutor(getMinSpareThreads(), getMaxThreads(), maxIdleTime, TimeUnit.MILLISECONDS,taskqueue, tf);
executor.setThreadRenewalDelay(threadRenewalDelay);
if (prestartminSpareThreads) {
executor.prestartAllCoreThreads();
}
taskqueue.setParent(executor);
setState(LifecycleState.STARTING);
}
Connector.start()调用流程如下

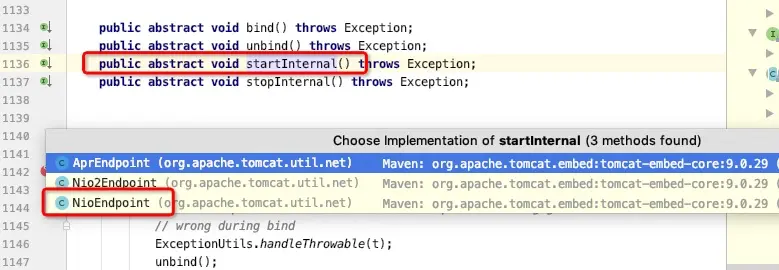

protocolHandler.start()->endpoint.start()->startInternal()交给具体的实现，这里还是nioEndpoint
我们进NioEndpoint start看一下关键点实现
NioEndpoint start方法中，对执行的线程池进行了创建
if (getExecutor() == null) {
createExecutor();
}
public void createExecutor() {
internalExecutor = true;
//创建任务队列
TaskQueue taskqueue = new TaskQueue();
//创建线程工厂，并设置成守护线程
TaskThreadFactory tf = new TaskThreadFactory(getName() + "-exec-", daemon, getThreadPriority());
//创建线程池
executor = new ThreadPoolExecutor(getMinSpareThreads(), getMaxThreads(), 60, TimeUnit.SECONDS,taskqueue, tf);
taskqueue.setParent( (ThreadPoolExecutor) executor);
}
我们看一下里面的具体参数，这也是tomcat对业务线程的默认参数
getMinSpareThreads()
里面的实现就是取最大线程和最小空闲线程的最小值，最大线程默认200，最小空闲线程默认10，取得值为10，所以tomcat核心线程默认为10
getMaxThreads()
最大线程默认为200
initializeConnectionLatch();
设置tomcat最大链接10000
startAcceptorThread();
监听socket套接字，由于nio的多路复用机制，所以可以用极少的线程监听大量的socket
serverSock.accept();
至此start核心流程基本结束
servlet运行流程

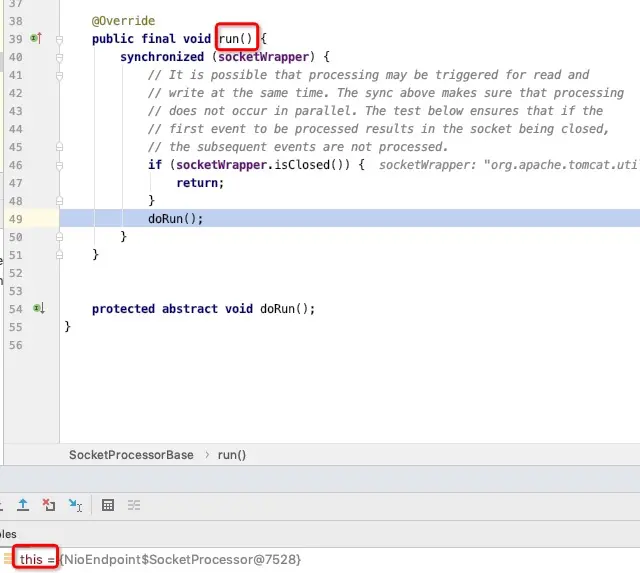

在socket监听到客户端信息之后，交由线程池处理 执行doRun方法

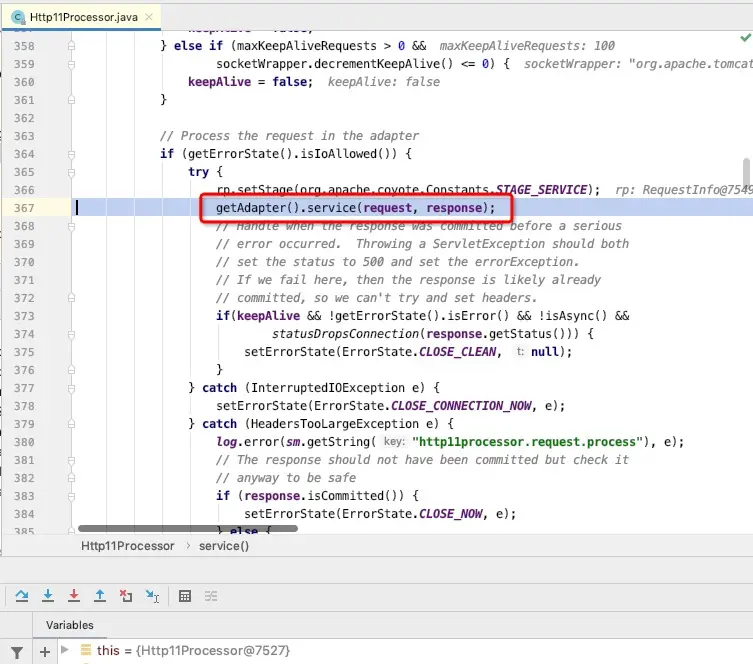

再到processor获取Coyote执行service方法
在coyote中转换request和response参数为servlet的ServletRequest和ServletResponse
postParseSuccess = postParseRequest(req, request, res, response);
在postParseRequest方法中对路径进行了查找，找到对应的servlet，里是通过mapper组件完成的
connector.getService().getMapper().map(serverName, decodedURI,
version, request.getMappingData());
把转换成功之后的request和response设置到管道中进行执行
connector.getService().getContainer().getPipeline().getFirst().invoke(
request, response);

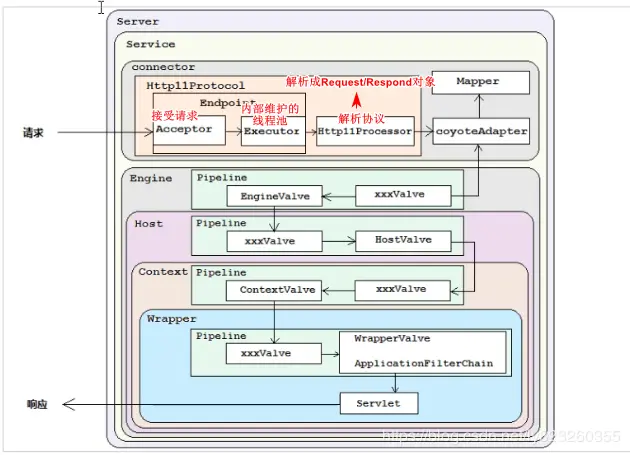

在管道中也运用了责任链模式，这和filter中是一样的，具体的大家可以单独研究这一块源码 每一个pipeline中都有一个大量的Valve，但是只有一个基础Valve 基础的Valve一般以容器+StandardValve命名，比如StandardengineValve 基础Valve调用下一层的容器阀。如上图所示
在CoyoteAdapter中开始调用enginePipeline开始
在engine中又开始吊桶host的第一个Valve
host.getPipeline().getFirst().invoke(request, response);
接下来的都是如此
filter和servlet执行流程
在StandardWrapperValve中开始构建filter链和servlet
首先在StandardWrapperValve invoke方法中
servlet = wrapper.allocate();
通过allocate反射获取servlet
再到
ApplicationFilterChain filterChain =
ApplicationFilterFactory.createFilterChain(request, wrapper, servlet);
通过工厂获取filter链
把servlet设置进filterchain
在filterchain设置filterConfig
filterChain.addFilter(filterConfig);
循环添加filter
void addFilter(ApplicationFilterConfig filterConfig) {
// Prevent the same filter being added multiple times
for(ApplicationFilterConfig filter:filters)
if(filter==filterConfig)
return;
if (n == filters.length) {
ApplicationFilterConfig[] newFilters =
new ApplicationFilterConfig[n + INCREMENT];
System.arraycopy(filters, 0, newFilters, 0, n);
filters = newFilters;
}
filters[n++] = filterConfig;
}

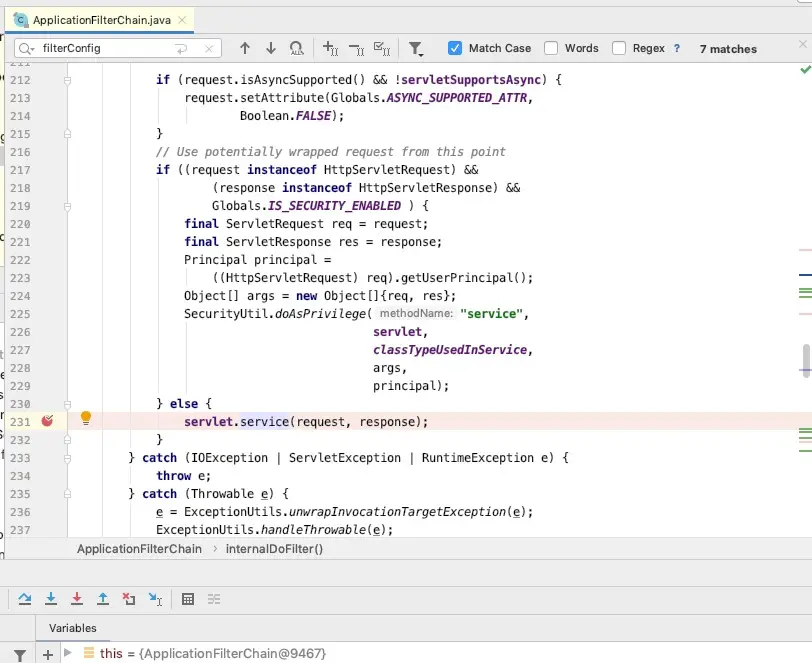

然后执行internalDoFilter方法
internalDoFilter(request,response);
这个时候就真正的开始执行filter和servlet了

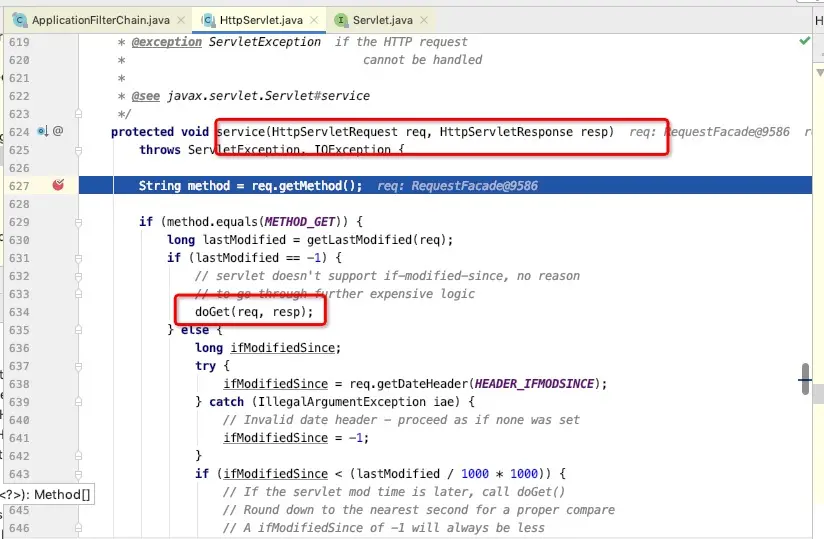

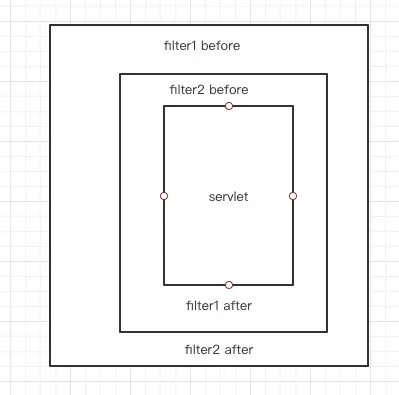

执行filter和servlet的时候，会循环执行filter，直到最后执行servlet
执行流程大体如此，每次执行filter pos次数+1，执行全部执行，然后开始执行servlet
整个tomcat流程执行完毕
tomcat涉及到的设计模式
当然tomcat细节远远不止如此，详细讲解可以出一本书，有兴趣的可以去了解下，tomcat中包含了特别多的设计模式 比如
- 观察者模式，tomcat中对组件的监听都是基于观察者模式进行的
- 模版方法模式，基本上全篇都是模版方法模式，在业务上我们也是常用这个模式
- 适配器模式：在request转换到servletRequest的过程中，就使用了CoyoteAdapter进行了适配
- 责任链模式：在tomcat中，pipeline和Valve组合，filter都是责任链模式的具体实现
