一、简介

本文是关于iOS13 CoreNFC 技术的相关学习及探索。

二、CoreNFC能力介绍

  • 在iOS13上Apple 扩展了关于NFC相关的技术能力

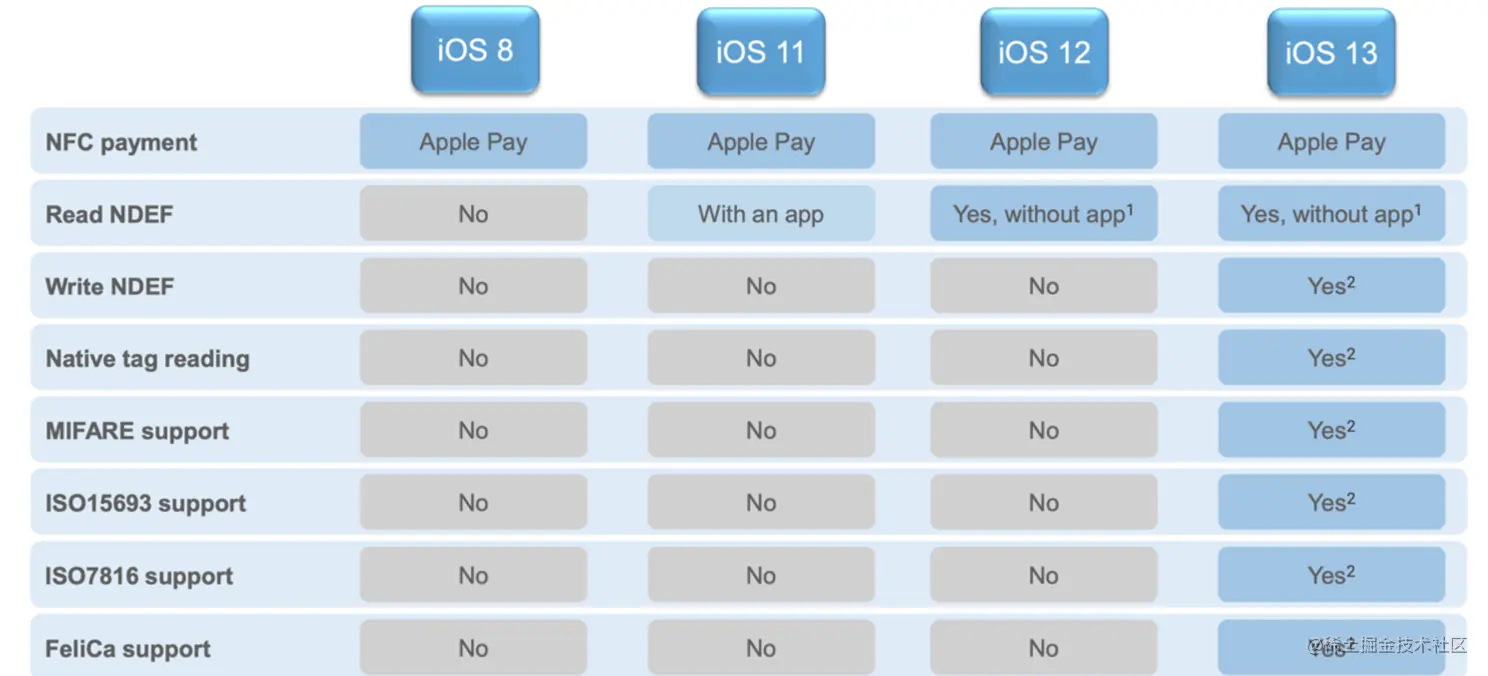

  • 关于iOS不同版本对NFC支持信息

  • 在iOS 13系统上NFC的技术支持更加强大

    1. iOS13系统基本支持目前已经部署的NFC协议的读写操作。
    2. 开发者可以通过iOS CoreNFC Framework提供的native protocols与 tags 直接通信。

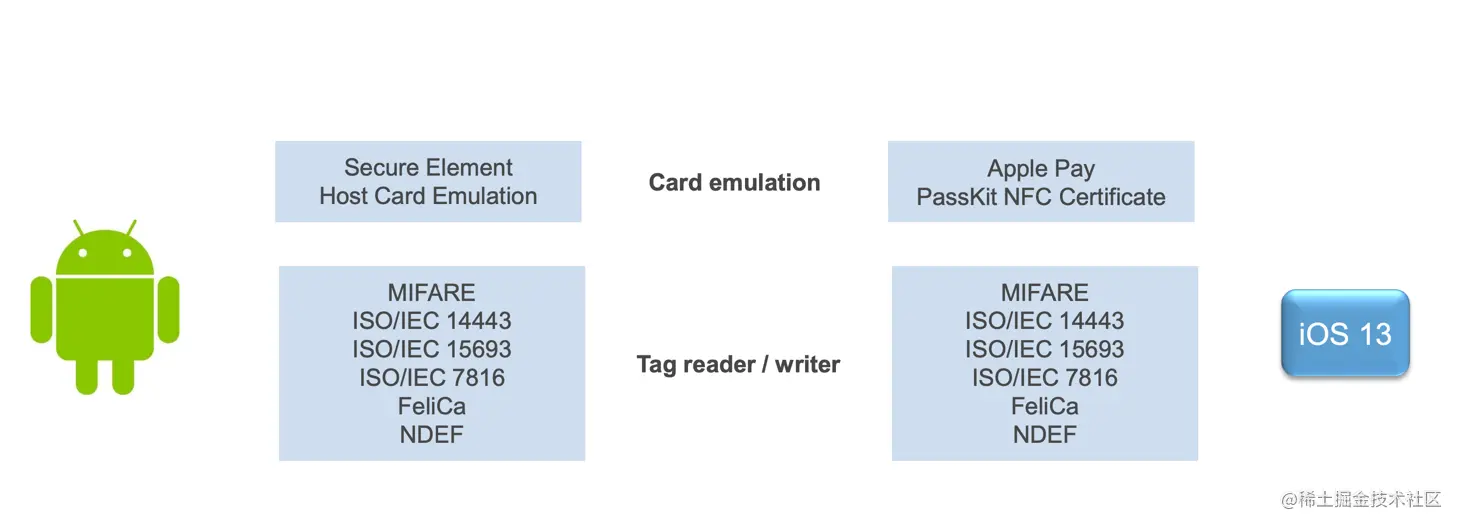

  • 主要的（iOS & Android）智能手机平台都以提供了对NFC大范围的支持，不用担心平台之间的差异问题

三、iOS13上NFC技术的使用场景

  • 智能家居相关的设备：门禁、室内温度调节器等
  • 工业生产中相关的设备：信号控制器、机械控制
  • 健康和医疗保健：健康追踪、和智能手表的交互
  • 在ESL和照明系统：信号灯、Led 控制

四、iOS 13 使用NFC的步骤

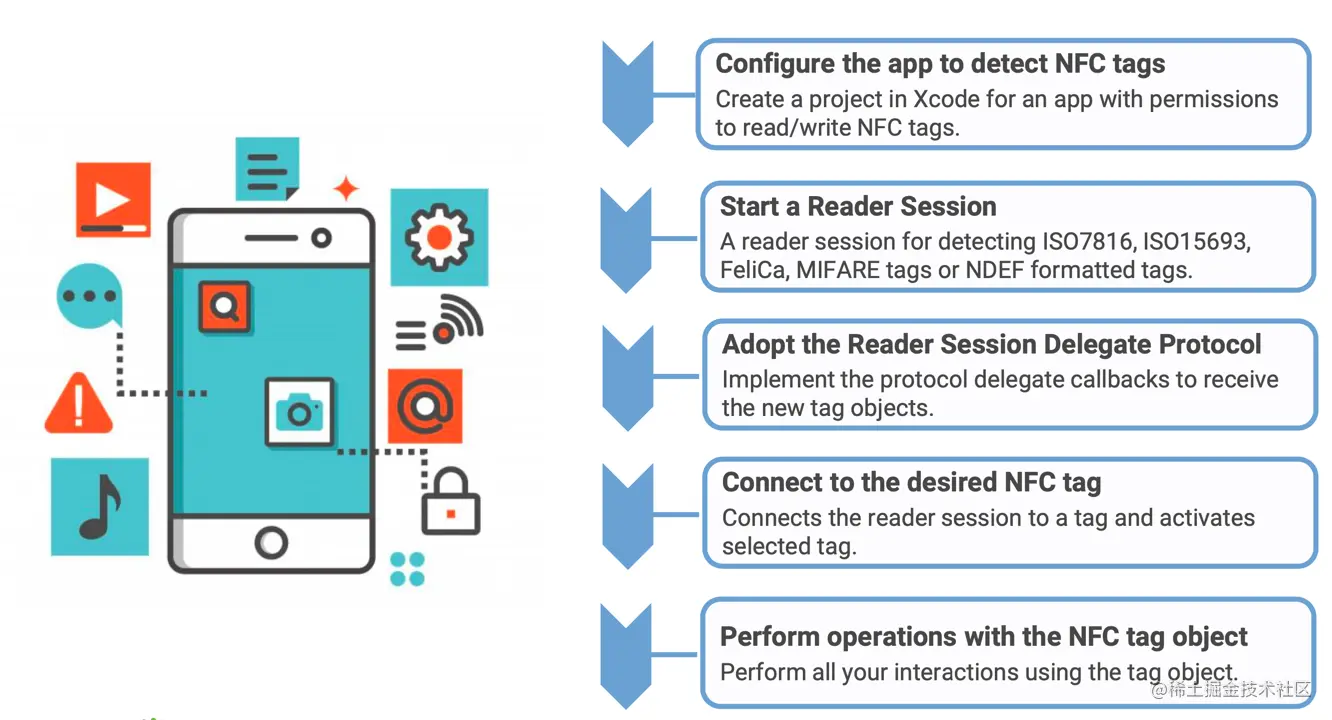

  • 开始一个支持NFC功能的项目步骤如下:

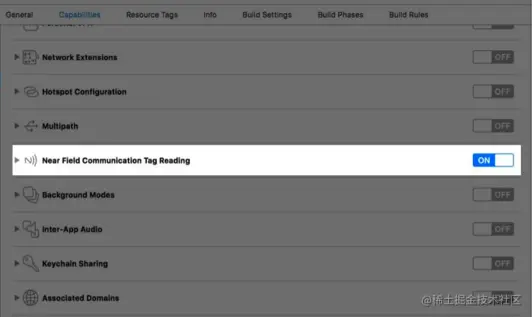

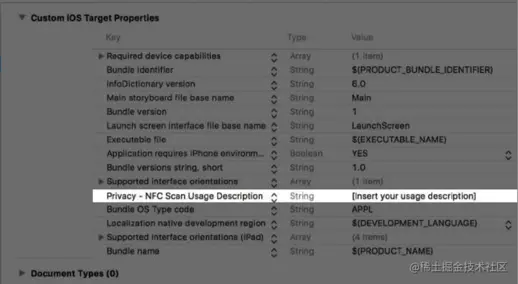

  • 配置工程支持添加对NFC功能的支持

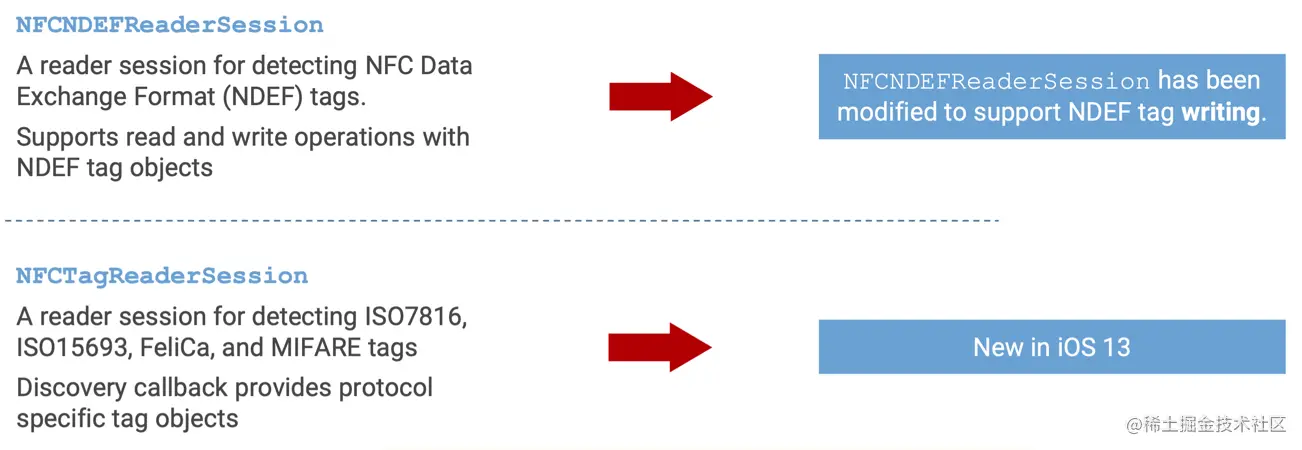

  • 开启NFC Reader Session 通常是用来扫描和发现NFC的标签，目前iOS13支持如下的两种方式：

  • 在iOS13中新引入了NFCTagReaderSession API，该API允许你的应用在对应的技术下扫描并连接:

  • 关于NFCNDEFReaderSession的读取与写入，Apple提供了很详细的例子：BuildingAnNFCTagReaderApp

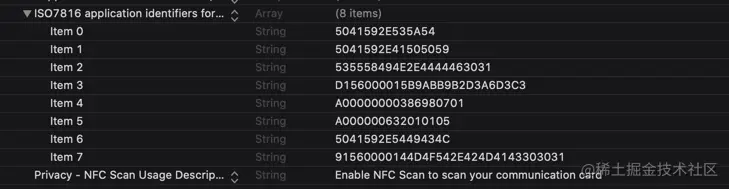

  • 如果你需要支持ISO7816, ISO15693, FeliCa, and MIFARE tags，则需要在info.plist 上添加支持对应的AID，例如使用ISO7816:

五、上海公交卡(ISO7816)

由于ApplePay支持上海公交卡刷卡，刚好手里有上海公交卡，所以就基于上海公交卡完成了如下的探索

  1. 开启NFC扫描，

    上海公交使用的tag属于ISO7816Tag，AID：A00000000386980701

     public func startReaderSession() {

     self.session = NFCTagReaderSession(pollingOption:[.iso14443], delegate: self)
     self.session?.begin()
     self.session?.alertMessage = "Hold your iPhone near the item to learn more about it"
 }

  2. 发送获取数据的指令

    在扫描结果回调的delegate中发起连接并发送请求数据对应的指令

     public func tagReaderSession(_ session: NFCTagReaderSession, didDetect tags: [NFCTag]) {
     if tags.count > 1 {
         self.delegate?.ISO7816Reader(self, withError: LSISO7816TagError.countExceed)
         return
     }
     let tag = tags.first!

     session.connect(to: tag) { (error) in

         guard tag.isAvailable else{
                    print("tag.UnAvailable")
                    return;
                }
         print("this is start connect\(String(describing: error))")
         guard error == nil else {
             session.invalidate(errorMessage: "Failed to connect")
             self.delegate?.ISO7816Reader(self, withError: LSISO7816TagError.cannotConnect)
             return
         }

         guard case .iso7816(let ios7816Tag) = tag else {
             self.delegate?.ISO7816Reader(self, withError: LSISO7816TagError.typeMismatch)
             return
         }
         print(ios7816Tag.type)
         print(ios7816Tag.isAvailable)
         print(ios7816Tag.initialSelectedAID)

         self.readBinary(tag: ios7816Tag, data: Data()) { (res, sw1, sw2, error) in

             guard error == nil && (sw1 == 0x90 && sw2 == 0) else {
                 let msg = self.decodeError(sw1: sw1, sw2: sw2)
                 session.invalidate(errorMessage: msg)
                 return
             }
             let publishCardInfo =  LSPublishCarInfo(res)
             self.carInfo?.cardPublistInfo = publishCardInfo

         }


         self.selectBalance(tag: ios7816Tag, data: Data()) { (respondeData, sw1, sw2, error) in

             guard error == nil && (sw1 == 0x90 && sw2 == 0) else {
                 let msg = self.decodeError(sw1: sw1, sw2: sw2)
                 session.invalidate(errorMessage: msg)
                 return
             }

             self.carInfo?.balance = String((respondeData.toIntReversed(0, 3)/100))

             print("读取卡的金额：\(respondeData.toIntReversed(0, 3)/100)")

         }
     }
 }

  3. 指令及数据解析：

    NFC读取公交卡信息的技术主要困难点在于指令点发送及数据的解析,sw1 == 0x90 && sw2 == 0 表示发送的指令正确

     internal func selectBalance(tag:LSNFCReaderTag, data:Data, completionHandler: @escaping LSNFCReaderCompletionHandler)
 {
     let apdu = NFCISO7816APDU(instructionClass: 0x80, instructionCode: 0x5C, p1Parameter: 0x00, p2Parameter: 2, data: data, expectedResponseLength: 0x04)
     tag.sendCommand(apdu: apdu, completionHandler: completionHandler)

 }

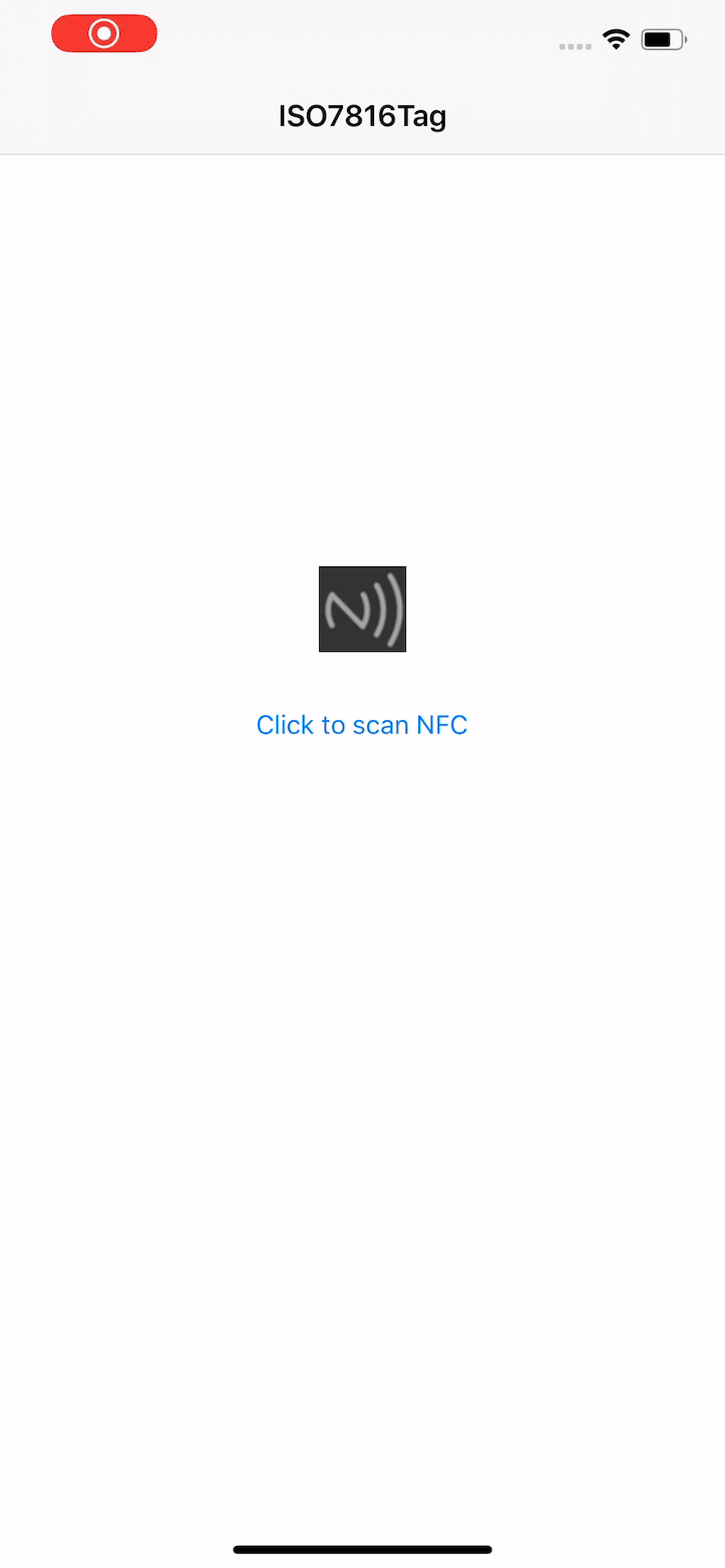

  4. 示例

    以读取上海公交卡为例，读取并解析了部分公交卡中的信息，如：余额、乘车记录等
