本文基于 Elastic-Job V2.1.5 版本分享

1. 概述

本文主要分享 Elastic-Job-Lite 作业失效转移。

当作业节点执行作业异常崩溃时，其所分配的作业分片项在下次重新分片之前不会被重新执行。开启失效转移功能后，这部分作业分片项将被其他作业节点抓取后“执行”。为什么此处的执行打引号呢？😈下文我们会分享到噢，卖个关子。

笔者对失效转移理解了蛮久时间，因此引用官方对它的解释，让你能更好的理解：

来源地址：https://my.oschina.net/u/719192/blog/506062
失效转移： 运行中的作业服务器崩溃不会导致重新分片，只会在下次作业启动时分片。启用失效转移功能可以在本次作业执行过程中，监测其他作业服务器空闲，抓取未完成的孤儿分片项执行。
-- 分隔符 --
来源地址：http://dangdangdotcom.github.io/elastic-job/elastic-job-lite/03-design/lite-design/
实现失效转移功能，在某台服务器执行完毕后主动抓取未分配的分片，并且在某台服务器下线后主动寻找可用的服务器执行任务。

这样看概念可能还是比较难理解，代码搞起来！

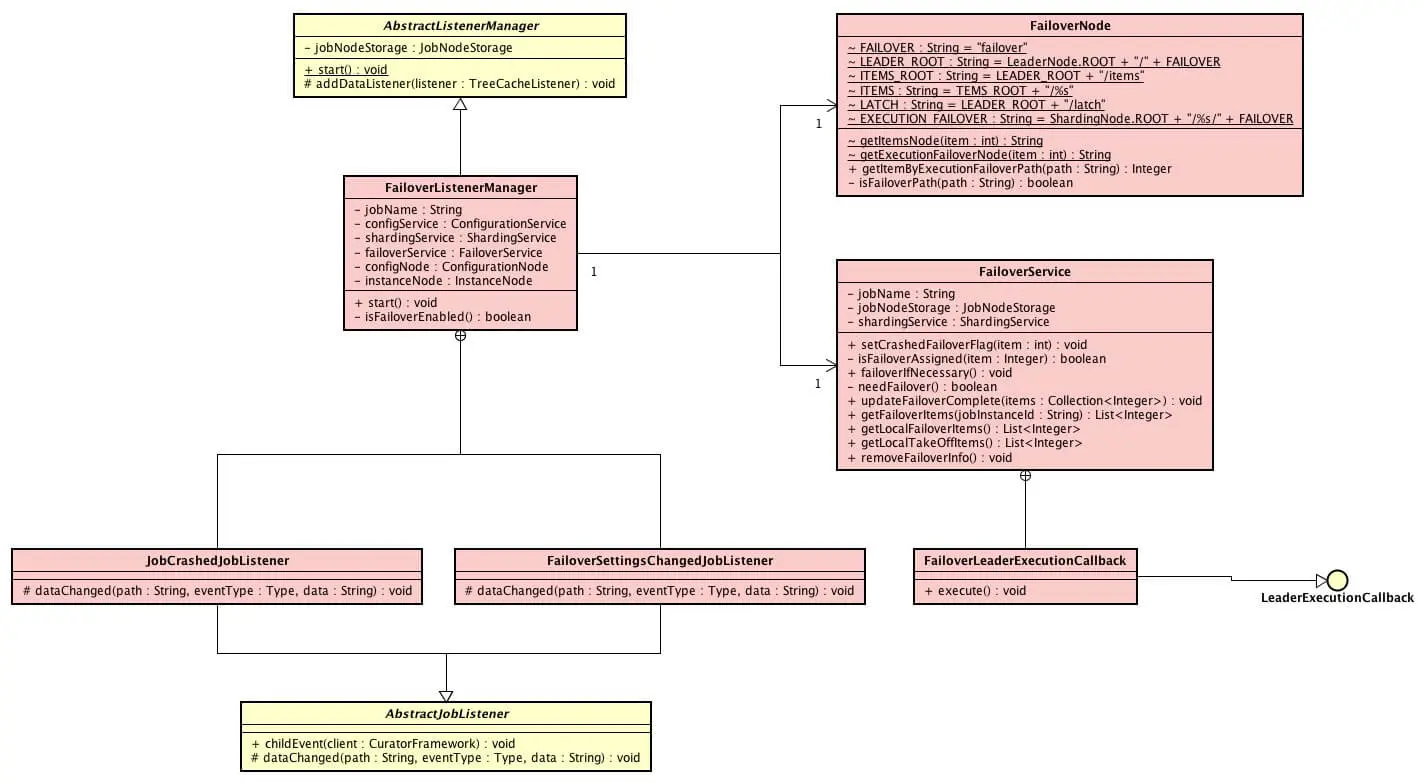

涉及到主要类的类图如下( 打开大图 )：

  • 粉色的类在 com.dangdang.ddframe.job.lite.internal.failover 包下，实现了 Elastic-Job-Lite 作业失效转移。
  • FailoverService，作业失效转移服务。
  • FailoverNode，作业失效转移数据存储路径。
  • FailoverListenerManager，作业失效转移监听管理器。

你行好事会因为得到赞赏而愉悦
同理，开源项目贡献者会因为 Star 而更加有动力
为 Elastic-Job 点赞！传送门

2. 作业节点崩溃监听

当作业节点崩溃时，监听器 JobCrashedJobListener 会监听到该情况，进行作业失效转移处理。

// JobCrashedJobListener.java
class JobCrashedJobListener extends AbstractJobListener {

   @Override
   protected void dataChanged(final String path, final Type eventType, final String data) {
       if (isFailoverEnabled() && Type.NODE_REMOVED == eventType
               && instanceNode.isInstancePath(path)) { // /${JOB_NAME}/instances/${INSTANCE_ID}
           String jobInstanceId = path.substring(instanceNode.getInstanceFullPath().length() + 1);
           if (jobInstanceId.equals(JobRegistry.getInstance().getJobInstance(jobName).getJobInstanceId())) {
               return;
           }
           List<Integer> failoverItems = failoverService.getFailoverItems(jobInstanceId); // /${JOB_NAME}/sharding/${ITEM_ID}/failover
           if (!failoverItems.isEmpty()) {
               for (int each : failoverItems) {
                   failoverService.setCrashedFailoverFlag(each);
                   failoverService.failoverIfNecessary();
               }
           } else {
               for (int each : shardingService.getShardingItems(jobInstanceId)) { // /${JOB_NAME}/sharding/${ITEM_ID}/instance
                   failoverService.setCrashedFailoverFlag(each);
                   failoverService.failoverIfNecessary();
               }
           }
       }
   }
}

  • 通过判断 /${JOB_NAME}/instances/${INSTANCE_ID} 被移除，执行作业失效转移逻辑。❓说好的作业节点崩溃呢？经过确认，目前这块存在 BUG，未判断作业节点是否为奔溃。所以在当前版本，作业失效转移面向的是所有作业节点关闭逻辑，不仅限于作业崩溃关闭。

  • 优先调用 FailoverService#getFailoverItems(...) 方法，获得关闭作业节点( ${JOB_INSTANCE_ID} )对应的 ${JOB_NAME}/sharding/${ITEM_ID}/failover 作业分片项。

    若该作业分片项为空，再调用 ShardingService#getShardingItems(...) 方法，获得关闭作业节点( ${JOB_INSTANCE_ID} )对应的 /${JOB_NAME}/sharding/${ITEM_ID}/instance 作业分片项。

    为什么是这样的顺序呢？放在 FailoverService#failoverIfNecessary() 一起讲。这里先看下 FailoverService#getFailoverItems(...) 方法的实现：

    // FailoverService
public List<Integer> getFailoverItems(final String jobInstanceId) {
   List<String> items = jobNodeStorage.getJobNodeChildrenKeys(ShardingNode.ROOT);
   List<Integer> result = new ArrayList<>(items.size());
   for (String each : items) {
       int item = Integer.parseInt(each);
       String node = FailoverNode.getExecutionFailoverNode(item); // `${JOB_NAME}/sharding/${ITEM_ID}/failover`
       if (jobNodeStorage.isJobNodeExisted(node) && jobInstanceId.equals(jobNodeStorage.getJobNodeDataDirectly(node))) {
           result.add(item);
       }
   }
   Collections.sort(result);
   return result;
}

  • 调用 FailoverService#setCrashedFailoverFlag(...) 方法，设置失效的分片项标记 /${JOB_NAME}/leader/failover/items/${ITEM_ID}。该数据节点为永久节点，存储空串( "" )。

    // FailoverService.java
public void setCrashedFailoverFlag(final int item) {
   if (!isFailoverAssigned(item)) {
       jobNodeStorage.createJobNodeIfNeeded(FailoverNode.getItemsNode(item)); // /${JOB_NAME}/leader/failover/items/${ITEM_ID}
   }
}

private boolean isFailoverAssigned(final Integer item) {
   return jobNodeStorage.isJobNodeExisted(FailoverNode.getExecutionFailoverNode(item));
}

  • 调用 FailoverService#failoverIfNecessary() 方法，如果需要失效转移, 则执行作业失效转移。

3. 作业失效转移

调用 FailoverService#failoverIfNecessary() 方法，如果需要失效转移, 则执行作业失效转移。

// FailoverService.java
public void failoverIfNecessary() {
   if (needFailover()) {
       jobNodeStorage.executeInLeader(FailoverNode.LATCH, new FailoverLeaderExecutionCallback());
   }
}

  • 调用 #needFailover() 方法，判断是否满足失效转移条件。

    private boolean needFailover() {
            // `${JOB_NAME}/leader/failover/items/${ITEM_ID}` 有失效转移的作业分片项
    return jobNodeStorage.isJobNodeExisted(FailoverNode.ITEMS_ROOT) && !jobNodeStorage.getJobNodeChildrenKeys(FailoverNode.ITEMS_ROOT).isEmpty()
            // 当前作业不在运行中
            && !JobRegistry.getInstance().isJobRunning(jobName);
}

    • 条件一：${JOB_NAME}/leader/failover/items/${ITEM_ID} 有失效转移的作业分片项。

    • 条件二：当前作业不在运行中。此条件即是上文提交的作业节点空闲的定义。

      失效转移： 运行中的作业服务器崩溃不会导致重新分片，只会在下次作业启动时分片。启用失效转移功能可以在本次作业执行过程中，监测其他作业服务器【空闲】，抓取未完成的孤儿分片项执行

  • 调用 JobNodeStorage#executeInLeader(...) 方法，使用 FailoverNode.LATCH( /${JOB_NAME}/leader/failover/latch ) 路径构成的分布式锁，保证 FailoverLeaderExecutionCallback 的回调方法同一时间，即使多个作业节点调用，有且仅有一个作业节点进行执行。另外，虽然 JobNodeStorage#executeInLeader(...) 方法上带有 Leader 关键字，实际非必须在主节点的操作，任何一个拿到分布式锁的作业节点都可以调用。目前和分布式锁相关的逻辑，在 Elastic-Job-Lite 里，都会调用 JobNodeStorage#executeInLeader(...) 方法，数据都存储在 /leader/ 节点目录下。关于分布式锁相关的，在《Elastic-Job-Lite 源码分析 —— 注册中心》「3.1 在主节点执行操作」有详细分享。

FailoverLeaderExecutionCallback 回调逻辑如下：

class FailoverLeaderExecutionCallback implements LeaderExecutionCallback {

   @Override
   public void execute() {
       // 判断需要失效转移
       if (JobRegistry.getInstance().isShutdown(jobName) || !needFailover()) {
           return;
       }
       // 获得一个 `${JOB_NAME}/leader/failover/items/${ITEM_ID}` 作业分片项
       int crashedItem = Integer.parseInt(jobNodeStorage.getJobNodeChildrenKeys(FailoverNode.ITEMS_ROOT).get(0));
       log.debug("Failover job '{}' begin, crashed item '{}'", jobName, crashedItem);
       // 设置这个 `${JOB_NAME}/sharding/${ITEM_ID}/failover` 作业分片项 为 当前作业节点
       jobNodeStorage.fillEphemeralJobNode(FailoverNode.getExecutionFailoverNode(crashedItem), JobRegistry.getInstance().getJobInstance(jobName).getJobInstanceId());
       // 移除这个 `${JOB_NAME}/leader/failover/items/${ITEM_ID}` 作业分片项
       jobNodeStorage.removeJobNodeIfExisted(FailoverNode.getItemsNode(crashedItem));
       // TODO 不应使用triggerJob, 而是使用executor统一调度 疑问：为什么要用executor统一，后面研究下
       // 触发作业执行
       JobScheduleController jobScheduleController = JobRegistry.getInstance().getJobScheduleController(jobName);
       if (null != jobScheduleController) {
           jobScheduleController.triggerJob();
       }
   }
}

  • 再次调用 #needFailover() 方法，确保经过分布式锁获取等待过程中，仍然需要失效转移。因为可能多个作业节点调用了该回调，第一个作业节点执行了失效转移，可能第二个作业节点就不需要执行失效转移了。

  • 调用 JobNodeStorage#getJobNodeChildrenKeys(FailoverNode.ITEMS_ROOT)#get(0) 方法，获得一个 ${JOB_NAME}/leader/failover/items/${ITEM_ID} 作业分片项。

    调用 JobNodeStorage#fillEphemeralJobNode(...) 方法，设置这个临时数据节点 ${JOB_NAME}/sharding/${ITEM_ID}failover 作业分片项为当前作业节点( ${JOB_INSTANCE_ID} )。

    调用 JobNodeStorage#removeJobNodeIfExisted(...) 方法，移除这个${JOB_NAME}/leader/failover/items/${ITEM_ID} 作业分片项。

  • 调用 JobScheduleController#triggerJob() 方法，立即启动作业。调用该方法，实际作业不会立即执行，而仅仅是进行触发。如果有多个失效转移的作业分片项，多次调用 JobScheduleController#triggerJob() 方法会不会导致作业是并行执行的？答案是不会，因为一个作业的 Quartz 线程数设置为 1。

    // JobScheduler.java
private Properties getBaseQuartzProperties() {
   Properties result = new Properties();
   // ... 省略无关代码
   result.put("org.quartz.threadPool.threadCount", "1"); // Quartz 线程数：1
   // ... 省略无关代码
   return result;
}

如果说作业分片项实现转移时，每个作业节点都不处于非空闲状态，岂不是 FailoverLeaderExecutionCallback 一直无法被回调？答案当然不是的。作业在执行完分配给自己的作业分片项，会调用 LiteJobFacade#failoverIfNecessary() 方法，进行失效转移的作业分片项抓取：

public final void execute() {
   // ...  省略无关代码

   // 执行 普通触发的作业
   execute(shardingContexts, JobExecutionEvent.ExecutionSource.NORMAL_TRIGGER);
   // 执行 被跳过触发的作业
   while (jobFacade.isExecuteMisfired(shardingContexts.getShardingItemParameters().keySet())) {
       jobFacade.clearMisfire(shardingContexts.getShardingItemParameters().keySet());
       execute(shardingContexts, JobExecutionEvent.ExecutionSource.MISFIRE);
   }

   // 执行 作业失效转移
   jobFacade.failoverIfNecessary();

   // ...  省略无关代码
}

// LiteJobFacade.java
@Override
public void failoverIfNecessary() {
   if (configService.load(true).isFailover()) {
       failoverService.failoverIfNecessary();
   }
}

// FailoverService.java
public void failoverIfNecessary() {
   if (needFailover()) {
       jobNodeStorage.executeInLeader(FailoverNode.LATCH, new FailoverLeaderExecutionCallback());
   }
}

让我们在翻回 JobCrashedJobListener 处代码，为什么获取失效转移的作业分片项是这样的优先顺序？一个作业节点拥有 ${JOB_NAME}/sharding/${ITEM_ID}/failover 数据分片项，意味着分配给它的作业分片项已经执行完成，否则怎么回调 FailoverLeaderExecutionCallback 方法，抓取失效转移的作业分片项呢？！

旁白君：双击666，关注笔者公众号一波。

此处 JobFacade#failoverIfNecessary() 方法，只会抓取一个失效转移的作业分片，这样带来的好处是，多个作业分片可以一起承担执行失效转移的分片集合。举个例子：一个作业集群有 A / B / C 三个节点，分成六个作业分片，如果 C 节点挂了，A / B 节点分担 C 节点的两个分片。但是，也可能会存在失效转移的分片被漏执行。举个例子：一个作业集群有 A / B / C 三个节点，分成九个作业分片，如果 C 节点挂了，A / B 节点分担 C 节点的两个分片，有一个被漏掉，只能等下次作业分片才能执行。未来这块算法会进行优化。

4. 获取作业分片上下文集合

在《Elastic-Job-Lite 源码分析 —— 作业执行》「4.2 获取当前作业服务器的分片上下文」中，我们可以看到作业执行器( AbstractElasticJobExecutor ) 执行作业时，会获取当前作业服务器的分片上下文进行执行。获取过程总体如下顺序图( 打开大图 )：

实现代码如下：

// LiteJobFacade.java
@Override
public ShardingContexts getShardingContexts() {
   // 获得 失效转移的作业分片项
   boolean isFailover = configService.load(true).isFailover();
   if (isFailover) {
       List<Integer> failoverShardingItems = failoverService.getLocalFailoverItems();
       if (!failoverShardingItems.isEmpty()) {
           // 【忽略，作业分片详解】获取当前作业服务器分片上下文
           return executionContextService.getJobShardingContext(failoverShardingItems);
       }
   }
   // 【忽略，作业分片详解】作业分片，如果需要分片且当前节点为主节点
   shardingService.shardingIfNecessary();
   // 【忽略，作业分片详解】获得 分配在本机的作业分片项
   List<Integer> shardingItems = shardingService.getLocalShardingItems();
   // 移除 分配在本机的失效转移的作业分片项目
   if (isFailover) {
       shardingItems.removeAll(failoverService.getLocalTakeOffItems());
   }
   // 移除 被禁用的作业分片项
   shardingItems.removeAll(executionService.getDisabledItems(shardingItems));
   // 【忽略，作业分片详解】获取当前作业服务器分片上下文
   return executionContextService.getJobShardingContext(shardingItems);
}

  • 调用 FailoverService#getLocalFailoverItems() 方法，获取运行在本作业节点的失效转移分片项集合。

    // FailoverService.java
public List<Integer> getLocalFailoverItems() {
   if (JobRegistry.getInstance().isShutdown(jobName)) {
       return Collections.emptyList();
   }
   return getFailoverItems(JobRegistry.getInstance().getJobInstance(jobName).getJobInstanceId()); // `${JOB_NAME}/sharding/${ITEM_ID}/failover`
}

  • 调用 ExecutionContextService#getJobShardingContext() 方法，获取当前作业服务器分片上下文。在《Elastic-Job-Lite 源码解析 —— 作业分片》「4. 获取作业分片上下文集合」有详细解析。

  • 当本作业节点不存在抓取的失效转移分片项，则获得分配给本作业分解的作业分片项。此时你会看到略奇怪的方法调用，shardingItems.removeAll(failoverService.getLocalTakeOffItems())。为什么呢？举个例子，作业节点A持有作业分片项[0, 1]，此时异常断网，导致[0, 1]被作业节点B失效转移抓取，此时若作业节点A恢复，作业分片项[0, 1]依然属于作业节点A，但是可能已经在作业节点B执行，因此需要进行移除，避免多节点运行相同的作业分片项。FailoverService#getLocalTakeOffItems() 方法实现代码如下：

    // FailoverService.java
/**
* 获取运行在本作业服务器的被失效转移的序列号.
*
* @return 运行在本作业服务器的被失效转移的序列号
*/
public List<Integer> getLocalTakeOffItems() {
   List<Integer> shardingItems = shardingService.getLocalShardingItems();
   List<Integer> result = new ArrayList<>(shardingItems.size());
   for (int each : shardingItems) {
       if (jobNodeStorage.isJobNodeExisted(FailoverNode.getExecutionFailoverNode(each))) {
           result.add(each);
       }
   }
   return result;
}

5. 监听作业失效转移功能关闭

class FailoverSettingsChangedJobListener extends AbstractJobListener {

   @Override
   protected void dataChanged(final String path, final Type eventType, final String data) {
       if (configNode.isConfigPath(path) && Type.NODE_UPDATED == eventType
               && !LiteJobConfigurationGsonFactory.fromJson(data).isFailover()) { // 关闭失效转移功能
           failoverService.removeFailoverInfo();
       }
   }
}

666. 彩蛋

知识星球

旁白君：啊啊啊，有点绕。
芋道君：耐心，耐心，耐心。
