图的应用-关键路径AOE网概念AOE网关键名称解释关键路径算法思路先定义几个求解关键路径过程中的几个核心参数事件最早发生

AOE网概念

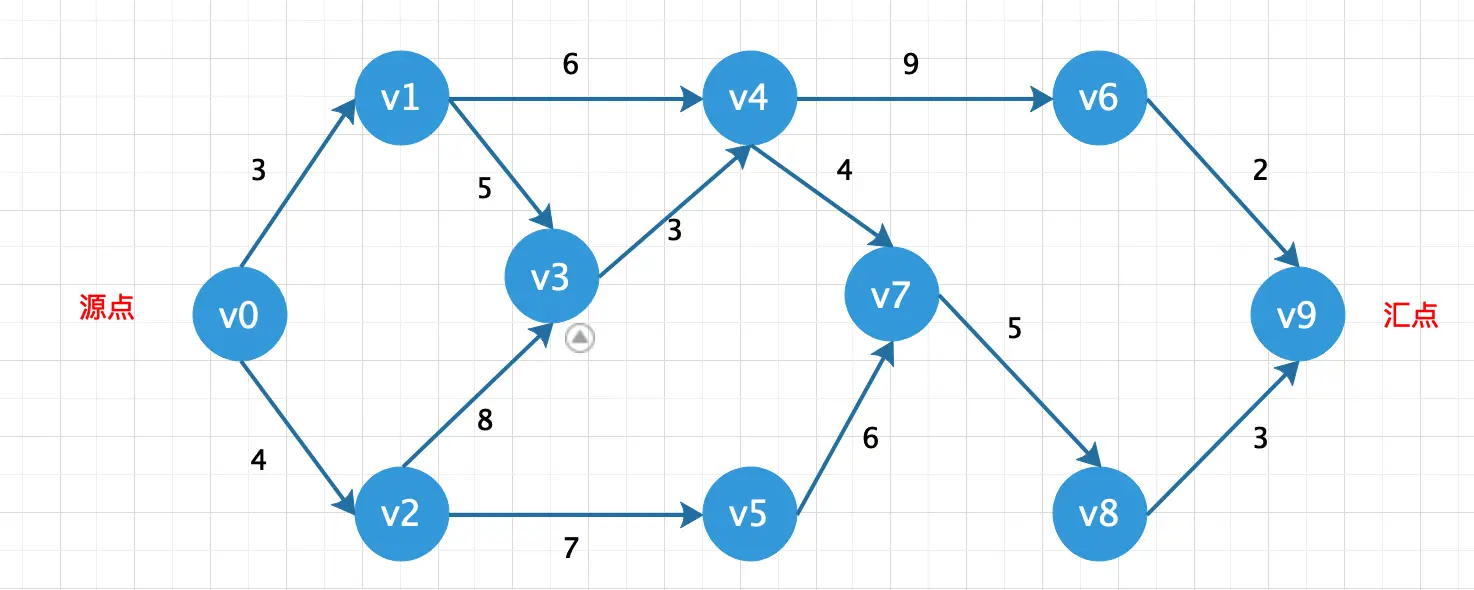

在⼀一个表示⼯工程的带权有向图中,⽤用顶点表示事件,⽤用有向边表示活动,⽤用边上的权值表示活动的持续时间,这种有向图的边表表示活动的⽹网,我们称之为AOE ⽹网(Activity On Edge Network)
没有⼊入边的顶点称为始点或源点;
没有出边的顶点称为终点或汇点;
由于⼀一个⼯工程, 总有⼀一个开始,⼀一个结束.所以正常情况下,AOE⽹网只有⼀一个源点和⼀一个汇点.
AOE网关键名称解释

路路径上各个活动所持续的时间之和称为路路径⻓长度
从源点到汇点具有最⼤大的路路径叫关键路路径
在关键路路径上的活动叫关键活动
关键路径算法思路

先定义几个求解关键路径过程中的几个核心参数
1. 事件最早发生时间etv,即顶点的最早发生时间，也就是到达这个顶点的最早时间
2. 事件最晚发生事件ltv,即顶点的最晚的发生事件，也就是到达这个顶点的最晚时间
3. 活动的最早开工时间ete,即弧的最早开工时间
4. 活动的最晚开工时间lte,即弧的最晚开工时间
具体思路：首先拓扑排序计算出每个顶点的etv,然后在遍历所有顶点计算出ltv,最后再一次循环算出每个弧的ete和lte如果两者相同说明改弧是关键路径，

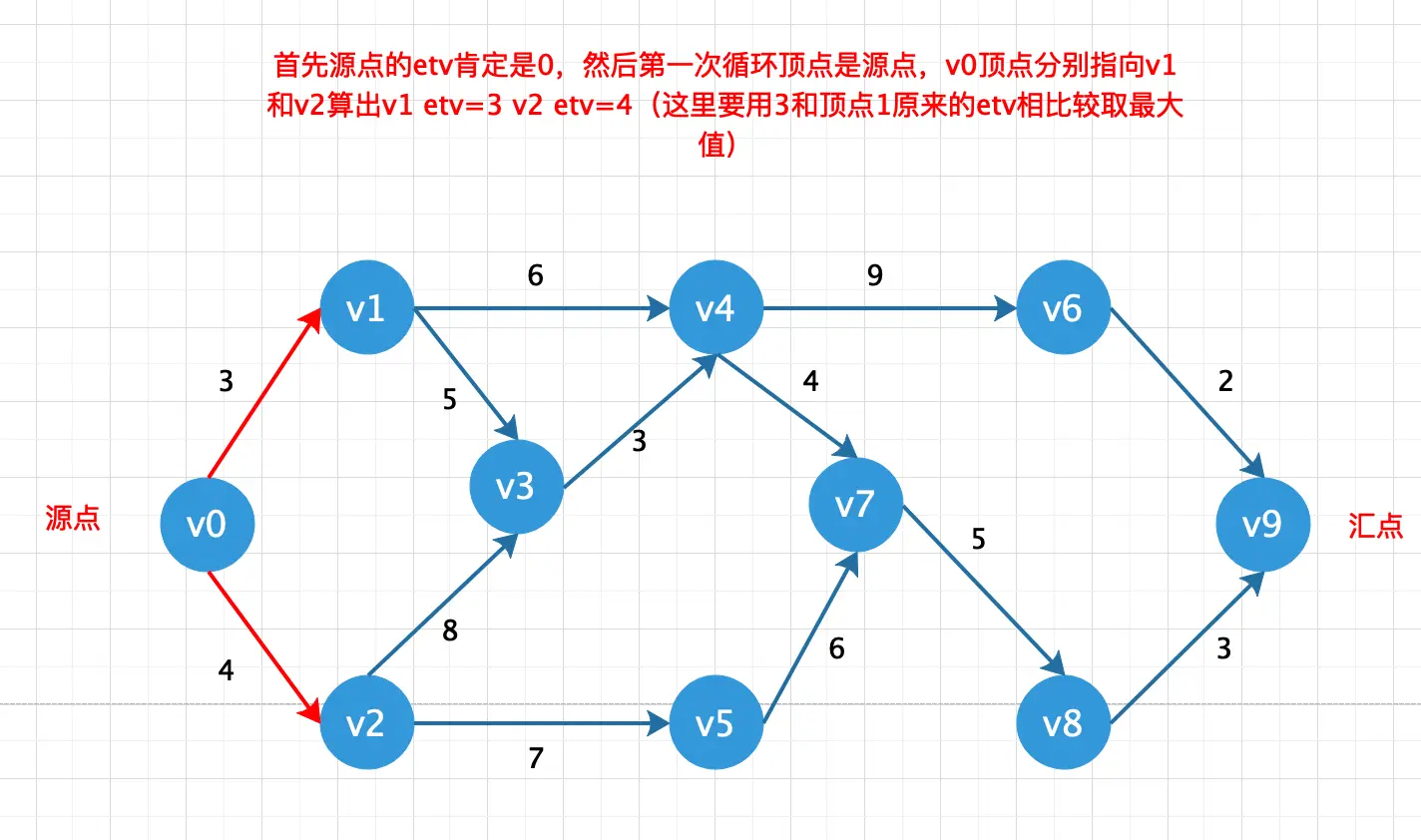

求解事件最早发生时间etv

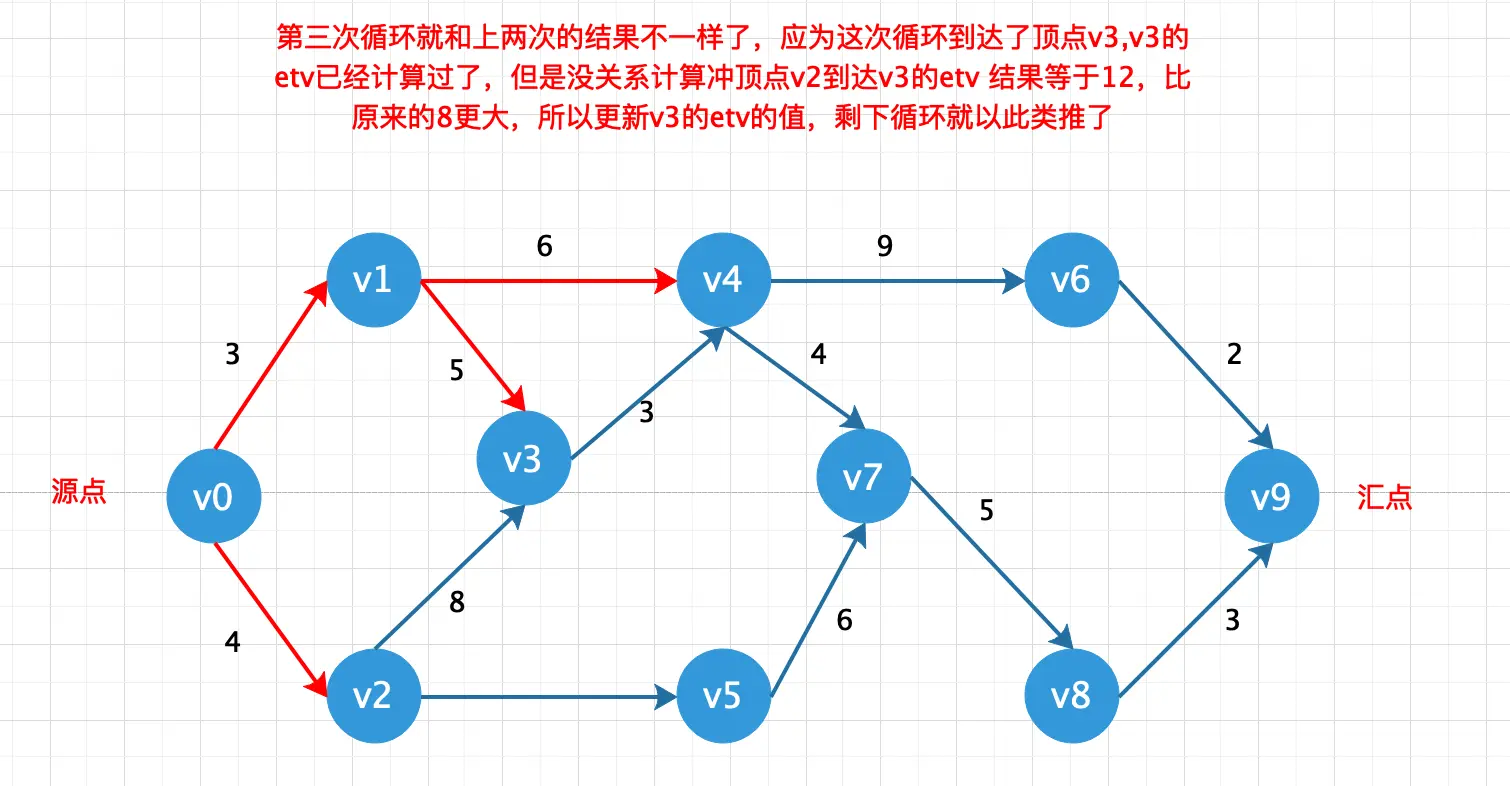

按照拓扑排序的顺序求解出每个顶点的etv;

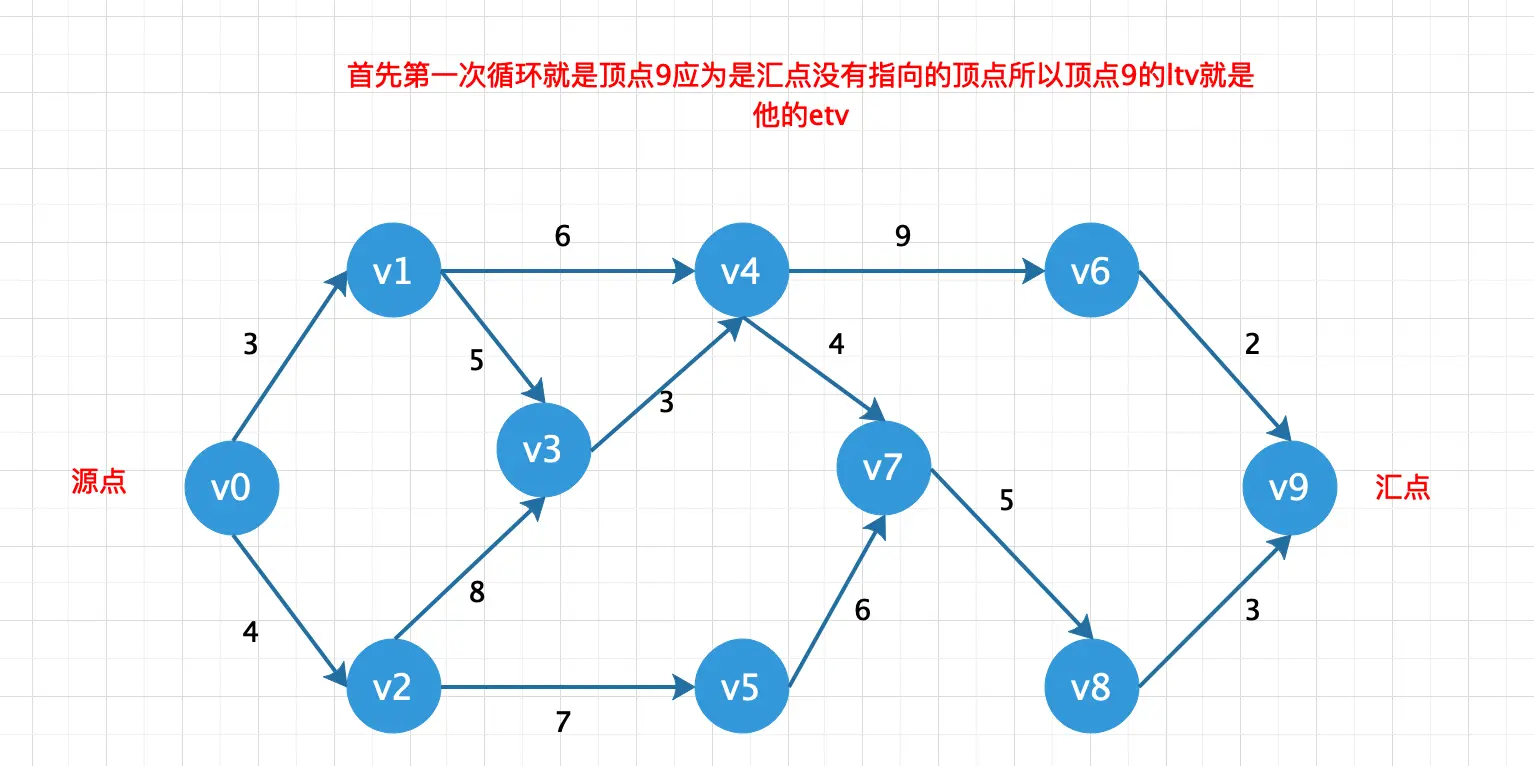

求解事件最晚发生时间ltv

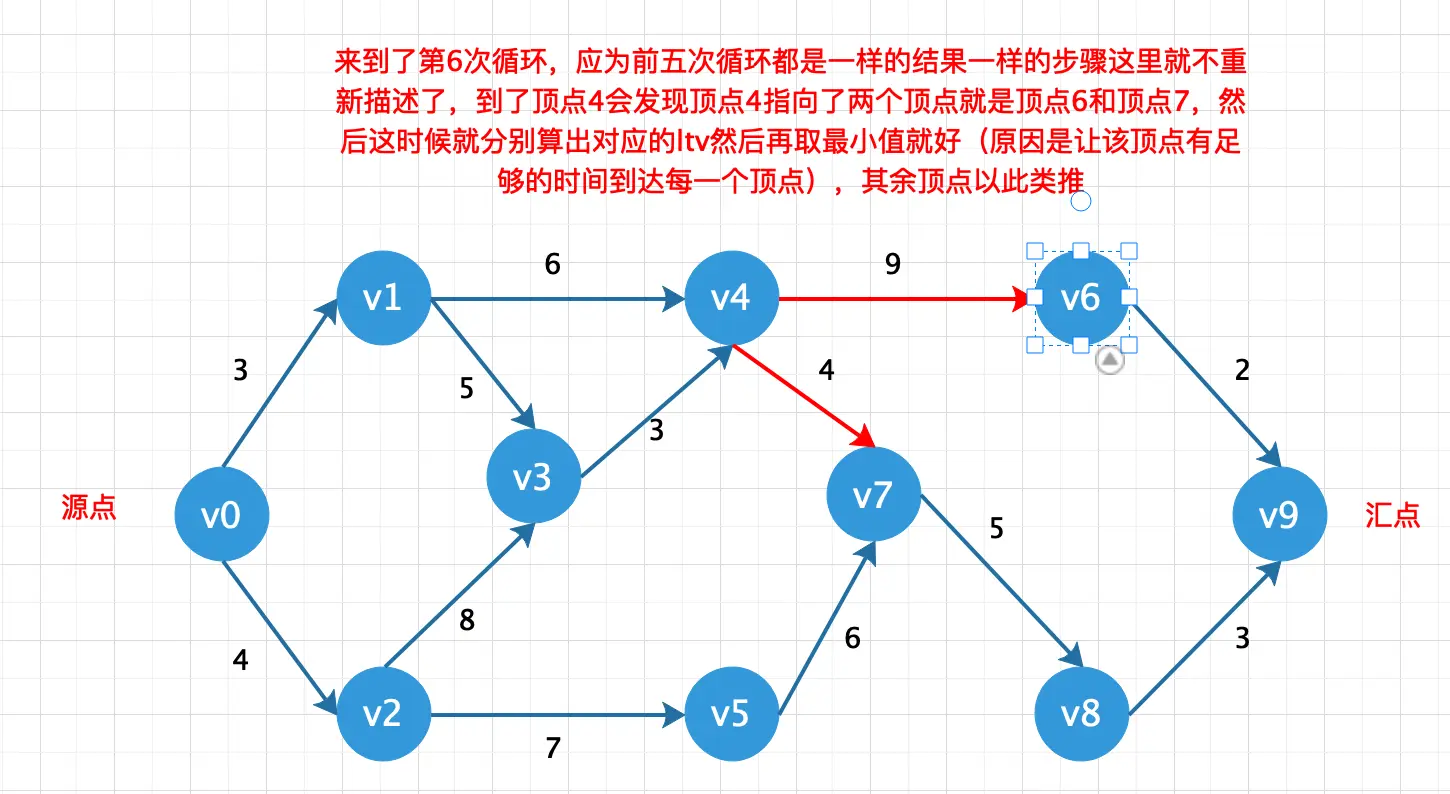

这里可以先初始化ltv将每个顶点的ltv设置成汇点的etv，但是要按照拓扑排序的结果倒序求出：

实现代码


#include <stdio.h>
#include "stdlib.h"

#define OK 1
#define ERROR 0
#define TRUE 1
#define FALSE 0
#define MAXVEX 14 /* 最大顶点数，应由用户定义 */
#define MAXEDGE 20
#define INFINITYC 65535

typedef int Status;    /* Status是函数的类型,其值是函数结果状态代码，如OK等 */
typedef char ElemType;

/*邻接矩阵结构 */
typedef struct
{
    int vexs[MAXVEX];
    int arc[MAXVEX][MAXVEX];
    int numVertexes, numEdges;
}MGraph;

typedef struct EdgeNode{
    struct EdgeNode *next;
    int weight; // 权重
    int index; //索引
}EdgeNode;

typedef struct {
    int data;
    int in; // 入度
    EdgeNode * firstNode;
}vertexNode,AdjList[MAXVEX];

//图结构
typedef struct
{
    AdjList adjList;
    //图中当前顶点数和边数
    int numVertexes,numEdges;
}graphAdjList,*GraphAdjList;

/*1.构成AOV网图*/
void CreateMGraph(MGraph *G)/* 构件图 */
{
    int i, j;
    /* printf("请输入边数和顶点数:"); */
    G->numEdges=13;
    G->numVertexes=10;

    for (i = 0; i < G->numVertexes; i++)/* 初始化图 */
    {
        G->vexs[i]=i;
    }

    for (i = 0; i < G->numVertexes; i++)/* 初始化图 */
    {
        for ( j = 0; j < G->numVertexes; j++)
        {
            if (i==j)
                G->arc[i][j]=0;
            else
                G->arc[i][j]=INFINITYC;
        }
    }

    G->arc[0][1]=3;
    G->arc[0][2]=4;
    G->arc[1][3]=5;
    G->arc[1][4]=6;
    G->arc[2][3]=8;
    G->arc[2][5]=7;
    G->arc[3][4]=3;
    G->arc[4][6]=9;
    G->arc[4][7]=4;
    G->arc[5][7]=6;
    G->arc[6][9]=2;
    G->arc[7][8]=5;
    G->arc[8][9]=3;

}

/*2.将AOV网图借助邻近矩阵转换成邻接表结构*/
void CreateALGraph(MGraph G,GraphAdjList *GL)
{
    *GL = (GraphAdjList)malloc(sizeof(graphAdjList));
    (*GL)->numVertexes = G.numVertexes;
    (*GL)->numEdges = G.numEdges;
    //初始化（默认d入度都是0）
    for(int i = 0; i < G.numVertexes; i ++){
        (*GL)->adjList[i].data = G.vexs[i];
        (*GL)->adjList[i].in = 0;
        (*GL)->adjList[i].firstNode = NULL;
    }

    EdgeNode *node;
    for(int i = 0; i < G.numVertexes; i ++){
        for(int j = 0; j < G.numVertexes; j ++){
            if(G.arc[i][j] < INFINITYC && G.arc[i][j] > 0){
                //存在指向关系
                node = (EdgeNode *)malloc(sizeof(EdgeNode));
                node->index = j;
                node->weight = G.arc[i][j];
                node->next = (*GL)->adjList[i].firstNode;
                (*GL)->adjList[i].firstNode = node;
                //对应入度要加一
                (*GL)->adjList[j].in++;

            }
        }
    }
}

/*3.拓扑排序. 若AOV网图无回路则输出拓扑排序的序列并且返回状态值1,若存在回路则返回状态值0*/
/*拓扑排序:解决的是一个工程能否顺序进行的问题!*/
/*
 思路：创建一个栈stack 将所有的入度为0的顶点入栈，然后进入下一个阶段先出栈，然后删除栈顶顶元素的所有弧信息，如果有
 入度为0 的顶点继续入栈，同时还要记录出栈元素的个数用于判断符合拓扑拍讯（出栈的个数=顶点的个数）
 **/

//各个顶点的最早发生时间
int *etv;
//各个顶点的最晚发生时间
int *ltv;
//存储拓扑排序后的结果
int *stack2;
//栈顶元素的索引
int top2;
Status TopologicalSort(GraphAdjList GL){
    //初始化栈
    int stack[GL->numVertexes];
    int top = 0;

    //入度为0 的点入栈
    for(int i = 0; i < GL->numVertexes; i ++){
        if(GL->adjList[i].in == 0){
            stack[top ++] = i;
        }
    }

    if(top != 1){
        //说明源点没有或者存在多个（AOE网明确源点和汇点只会有一个）
        return ERROR;
    }

    //用于存放拓扑排序后的结果
    stack2 = (int *)malloc(sizeof(int) * GL->numVertexes);
    etv = (int *)malloc(sizeof(int) * GL->numVertexes);
    top2 = 0;
    //初始化etv(默认全部是0)
    for(int i = 0; i < GL->numVertexes; i ++){
        etv[i] = 0;
    }

    int count = 0;
    //开始出栈
    while (top > 0) {
        //删除栈顶元素对应的弧信息(也就是对应的顶点的入度减一)
        printf("%d -> ",stack[--top]);

        stack2[top2++] = stack[top];

        count ++;
        EdgeNode *node = GL->adjList[stack[top]].firstNode;
        int currentIndex = stack[top];
        while (node) {
            //求解各定点的etv
            int k = node->index;
            if(etv[currentIndex] + node->weight > etv[k]){
                etv[k] = etv[currentIndex] + node->weight;
            }

            GL->adjList[node->index].in --;
            if(GL->adjList[node->index].in == 0){
                //入栈
                stack[top++] = node->index;
            }
            node = node->next;
        }

    }
    if(count == GL->numVertexes){
        return OK;
    }
    return ERROR;
}

//求关键路径, GL为有向网,则输出G的各项关键活动;
void CriticalPath(GraphAdjList GL){
    for(int i = 0; i < GL->numVertexes; i ++){
        printf("%d ",etv[i]);
    }
    printf("\n\n");
    //先初始化ltv数组默认每个顶点的额最晚发生时间都是到达汇点的时间
    ltv = (int *)malloc(sizeof(int) * GL->numVertexes);
    for(int i = 0; i < GL->numVertexes; i ++){
        ltv[i] = etv[stack2[top2-1]];
    }
    //先求解ltv
    ltv[0] = 0;
    EdgeNode * node;
    while (top2-1 > 0) {
        node = GL->adjList[stack2[top2-1]].firstNode;
        while (node) {
            if(ltv[stack2[top2-1]] > ltv[node->index] - node->weight){
                ltv[stack2[top2-1]] = ltv[node->index] - node->weight;
            }
            node = node->next;
        }
        top2 --;
    }

    //打印ltv
    for(int i = 0; i < GL->numVertexes; i ++){
        printf("%d ",ltv[i]);
    }

    //开始求解ete(最早开工时间)和lte(最晚开工时间) 如果ete==lte  则说明该路径是最短路径
    node = GL->adjList[0].firstNode;
    int ete,lte;
    printf("\n\n");
    printf("0");
    for(int i = 0; i < GL->numVertexes; i ++){
        node = GL->adjList[i].firstNode;
        //最早开工时间（其实就是上一个定点刚刚发生就立马开始，所以就等于上一个顶点的最早发生时间）
        ete = etv[i];
        while (node) {
            //最晚开工时间（当然就是在不延误工期的情况下最晚发生的时间，r当前定点最晚发生时间减去到达改定需要的权值就好）
            lte = ltv[node->index] - node->weight;
            if(ete == lte){
                //说明是关键路径
                printf("->%d",node->index);
            }
            node = node->next;
        }
    }






}


int main(int argc, const char * argv[]) {
    // insert code here...
    printf("Hello, World!\n");

    GraphAdjList GL;
    MGraph G;
    CreateMGraph(&G);
    CreateALGraph(G, &GL);
    TopologicalSort(GL);
    printf("\n\n");
    CriticalPath(GL);
    return 0;
}
