Link Map File 是什么
Link Map File 直译为 链接映射文件，是 Xcode 生成可执行文件时一起生成的文本，用于记录链接相关信息。
- 可执行文件的路径
CPU架构.o目标文路径- 方法符号
Link Map File 有什么用
- 查看代码加载顺序
- 理解内存分段分区
Crash时通过Symbols定位源码的机制- 分析可执行文件中类或库体积，优化包体积
生成 Link Map File
Xcode 在生成可执行文件的时候默认情况下不生成该文件。

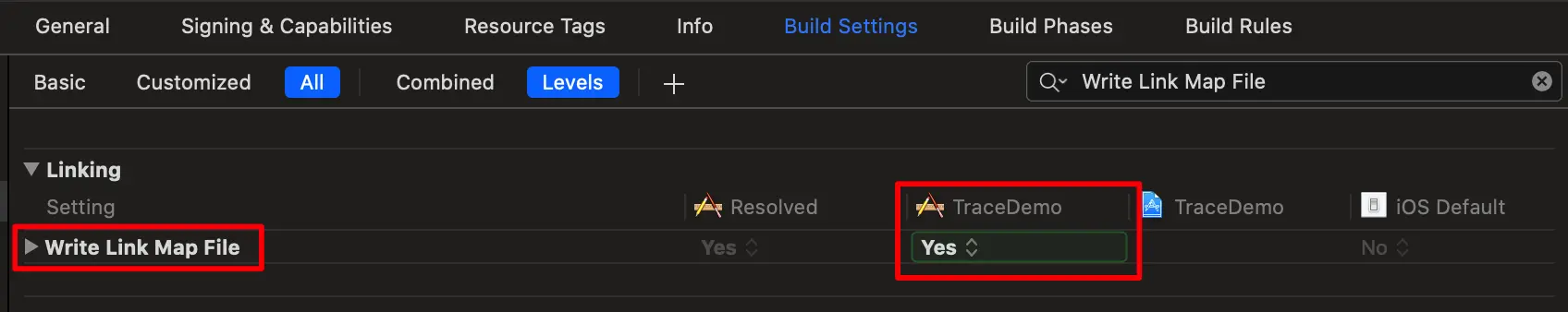

在Xcode的配置中 Target -> Build Setting -> Linking
将Write Link Map File设置为YES来生成Link Map File，运行代码即可生成Link Map File

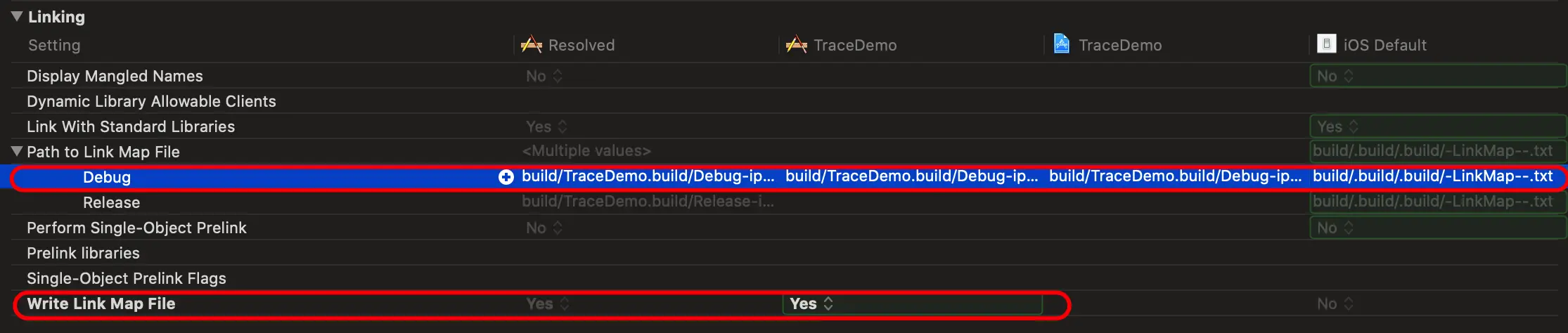

Linking下还可以看到生成文件的路径

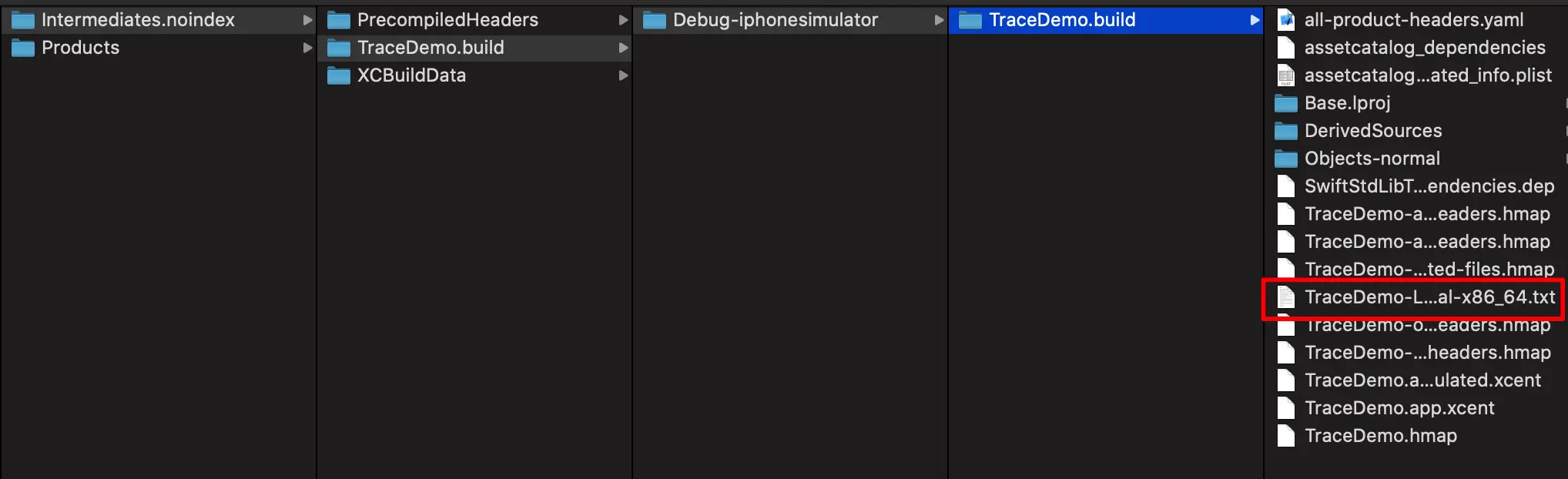

通过这个路径可以访问到
~/Developer/Xcode/DerivedData/项目/Build/Intermediates.noindex/项目.build/Debug-iphonesimulator/项目.build/项目-LinkMap-normal-x86_64.txt

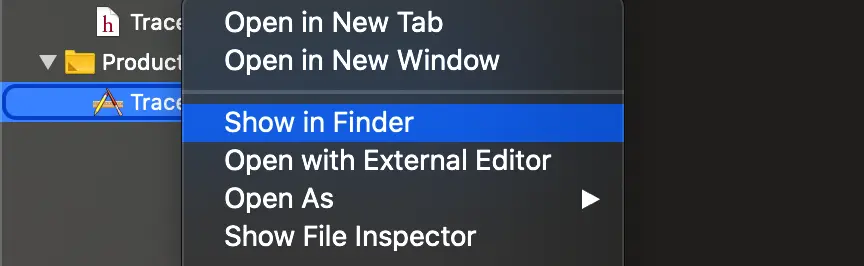

还有一个简便方法，在Products下找到.app文件，返回上层后根据路径找到Link Map
查看 Link Map File
Link Map File主要分为3个部分
- 路径部分，展示生成的相关文件路径
Section部分，展示相关地址段Symbols部分，方法符号段

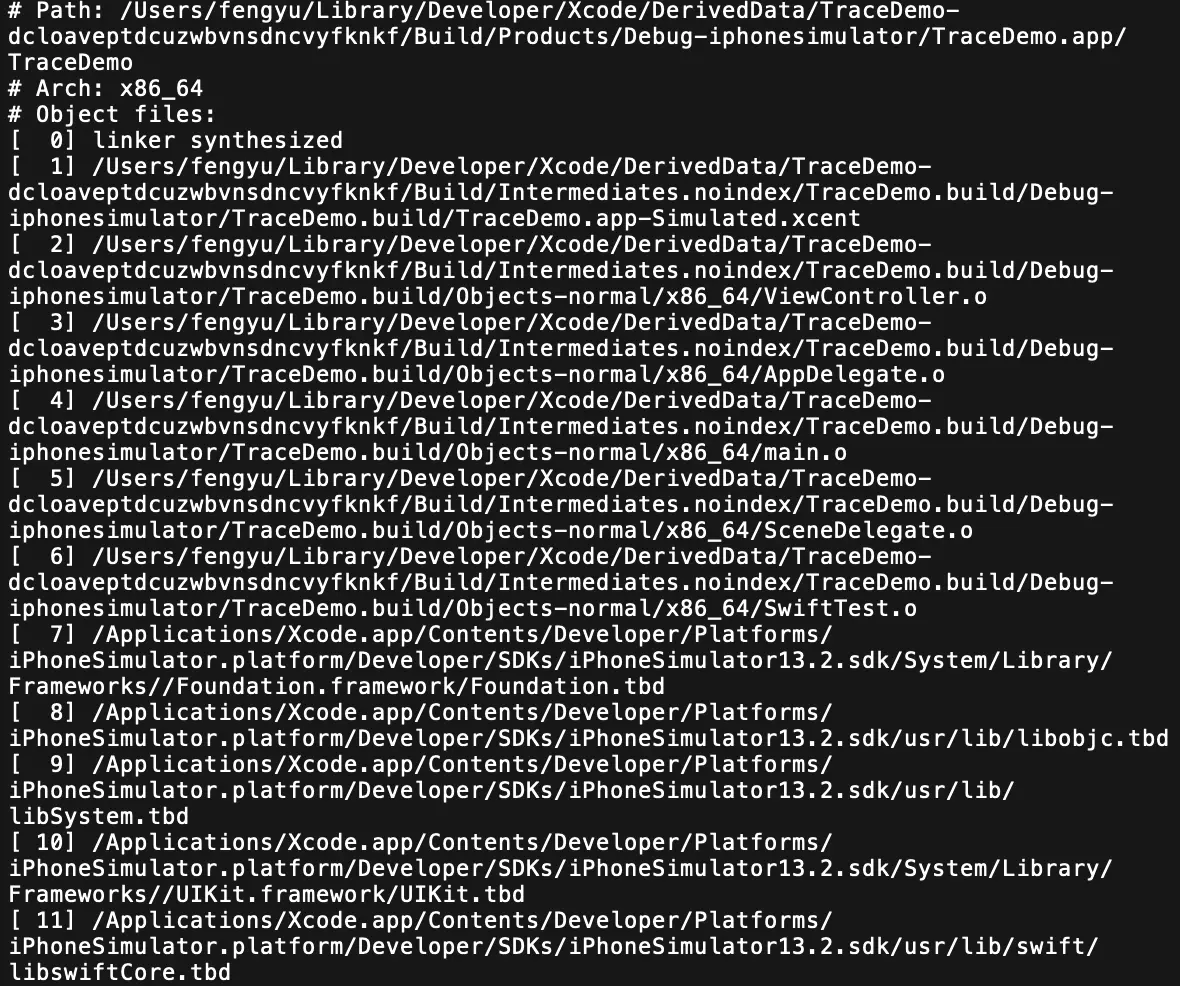

路径部分
Path是.app文件路径Object files是.o文件路径
Section部分
Mach-O 文件中的虚拟地址最终会映射到物理地址上。这些地址被分成不同的Segement： __TEXT段、__DATA段、__LINKEDIT段。
__TEXT包含Mach header，被执行的代码和只读常量（如C字符串），只读可执行（r-x）。__DATA包含全局变量，静态变量等，可读写（rw-）。__LINKEDIT包含了加载程序的元数据，比如函数的名称和地址，只读（r–）。
Segement 划分成了不同的 Section，不同的 Section 存储着不同的信息，下面是一些常用的 Section 的介绍。
__TEXT段中的 Section
| 字段 | 说明 |
|---|---|
__text |
代码节，存放机器编译后的代码 |
__stubs |
用于辅助做动态链接代码（dyld） |
__stub_helper |
用于辅助做动态链接 |
__objc_methname |
objc的方法名称 |
__stub_helper |
用于辅助做动态链接 |
__cstring |
代码运行中包含的字符串常量, 例： #define kKey @"123", 123会存在这个区里 |
__objc_classname |
类名 |
__objc_methtype |
方法类型 |
__ustring |
|
__gcc_except_tab |
|
__const |
存储const修饰的常量 |
__dof_RACSignal |
|
__dof_RACCompou |
|
__unwind_info |
__DATA段中的 Section
| 字段 | 说明 |
|---|---|
__got |
存储引用符号的实际地址，类似于动态符号表 |
__la_symbol_ptr |
lazy symbol pointers。懒加载的函数指针地址。 配合 __stubs和stub_helper使用。 |
__mod_init_func |
模块初始化的方法 |
__const |
存储constant常量的数据。比如使用 extern导出的const修饰的常量。 |
__cfstring |
Core Foundation 字符串 |
__objc_classlist |
OC类列表和类信息映射了 __objc_data的地址 |
__objc_nlclslist |
OC 的 +load 函数列表，比 __mod_init_func 更早执行 |
__objc_catlist |
categories |
__objc_nlcatlist |
categories的+load`函数列表 |
__objc_protolist |
协议列表 |
__objc_imageinfo |
镜像信息 |
__objc_const |
OC常量。保存objc_classdata结构体数据。用于映射类相关数据的地址，比如类名，方法名等 |
__objc_selrefs |
引用的 OC 方法 |
__objc_protorefs |
引用的 OC 协议 |
__objc_classrefs |
引用的 OC 类 |
__objc_superrefs |
引用的 OC超类 |
__objc_ivar |
ivar指针 |
__objc_data |
用于保存类需要的数据。 最主要的内容是映射__objc_const地址， 找到类的相关数据。 |
__data |
存放了协议和已经初始化的静态量 |
__bss |
存储未初始化的静态量 |
__common |
存储导出的全局的数据 |
Symbols 部分
Address：方法代码的地址Size：方法占用的空间File：文件的编号Name：.o文件里面的方法符号
Symbols 部分的 File 顺序是和 Target -> Build Phase -> Compile Sources 的文件顺序一致的。
二进制重排
二进制重排 就是要重新排列这些 方法符号的顺序 ，中心思想就是把启动用到的代码挪到前面的位置加载！
