响应链：

用户点击屏幕产生事件 -> UIApplication 开始事件分发 -> UIWindow-> Subviews UIWindow的子视图会内部递归调用

- (UIView *)hitTest:(CGPoint)point withEvent:(UIEvent *)event

如果上面的方法返回视图就会调用这个方法

- (BOOL)pointInside:(CGPoint)point withEvent:(UIEvent *)event {
  • 当view的userInteractionEnabled为NO、hidden为YES或alpha<=0.1时，也不会打印pointInside方法。因此可以推断出在hitTest方法内部会判断如果这些条件一个成立则会返回nil，也不会调用pointInside方法。
  • pointInside只是在执行hitTest时，会在hitTest内部调用的一个方法。也就是说pointInside是hitTest的辅助方法。
  • 通过重写目标控件的pointInside: withEvent:方法可以扩大响应范围
- (BOOL)pointInside:(CGPoint)point withEvent:(UIEvent *)event {

    NSLog(@"%@ -- pointInside",self.class);
    CGRect bounds = self.bounds;
    //若原热区小于200x200，则放大热区，否则保持原大小不变
    //一般热区范围为40x40 ，此处200是为了便于检测
    CGFloat widthDelta = MAX(200 - bounds.size.width, 0);
    CGFloat heightDelta = MAX(200 - bounds.size.height, 0);
    bounds = CGRectInset(bounds, -0.5 * widthDelta, -0.5 * heightDelta);
    return CGRectContainsPoint(bounds, point);
}

响应链事件是由上至下的；触摸事件是由由下至上的；

一个典型的响应路线： First Responder-->The Window-->The Application-->App Delegate.

UIView和CALayer

UIView和CALayer的关系

  1. CALayer 是 UIView 的属性之一，负责动画和视图的绘制/显示。
  2. UIView 提供了对CALayer部分功能的封装，同时负责交互事件的处理(事件的传递和响应)

UIView和CALayer的同异

  • 有相同的层级结构：每个 UIView 都对应 CALayer 负责页面的绘制，所以 CALayer 也具有相应的层级结构。
  • 部分效果的设置：因为 UIView 只对 CALayer 的部分功能进行了封装，而另一部分如圆角、阴影、边框等特效都需要通过调用 layer 属性来设置。
  • 是否响应点击事件：CALayer 不负责点击事件，所以不响应点击事件，而 UIView 会响应。
  • 不同继承关系：CALayer 继承自 NSObject，UIView 由于要负责交互事件，所以继承自 UIResponder。

视图渲染

过程

内部：commit transaction

  • Layout: 处理视图的构建和布局
  1. 调用重载的layoutSubviews方法
  2. 创建视图，并通过addSubview方法添加子视图
  3. 计算视图布局，即所有的 Layout Constraint
  • Display: 绘制视图 有两种情况
  1. 根据上一阶段 Layout的结果调用Core Graphics进行视图的绘制，得到图元数据(图元primitives：处理到一半的图层数据，后面会交给GPU处理)
  2. 如果重写了drawRect:，这一步会调用，得到手动绘制的 bitmap(位图) 数据

正常情况下Display阶段只会得到图元，而位图bitmap是在GPU中根据图元信息绘制得到的。但是如果重写了drawRect:，那么会直接调用Core Graphics 绘制方法得到 位图bitmap 数据。由于重写了drawRect:，导致绘制过程从GPU转移到了CPU，会额外消耗CPU性能和内存，因此需要高效绘制，否则容易造成CPU卡顿或者内存爆炸。

  • Prepare：图像的解码和转码。
  1. 这部分由Core Animation完成
  • Commit：将图层进行打包，并将它们发送至Render Server。
  1. 该过程会递归执行，因为图层和视图都是以树形结构存在。所以要减少图层数。

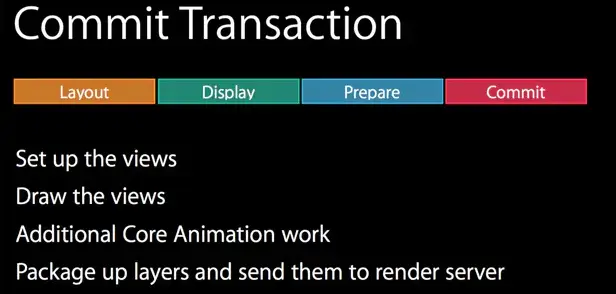

commit transaction 过程图

这部分是通过监听runloop 在 kCFRunLoopBeforeWaiting 和 kCFRunLoopExit 状态，对图层打包，打完包后，将打包数据发送给一个独立负责渲染的进程 Render Server(外部进程)

外部

  1. Render Server主要执行OpenGL、Core Graphics相关程序，并调用GPU。
  2. GPU则在物理层上完成了对图像的渲染。
  3. GPU通过Frame Buffer、视频控制器等相关部件，将图像显示在屏幕上。

总过程图

如上图所示，开发一般只能影响内部 Commit Transaction这一阶段

理性使用-drawRect: 大家或许感到奇怪，有不少开发者在发有关性能优化的博客当中指出使用-drawRect:来优化性能。但是我这里不太建议大家未经思考的使用-drawRect:方法。原因如下： 当你使用UIImageView在加载一个视图的时候，这个视图虽然依然有CALayer，但是却没有申请到一个后备的存储，取而代之的是使用一个使用屏幕外渲染，将CGImageRef作为内容，并用渲染服务将图片数据绘制到帧的缓冲区，就是显示到屏幕上，当我们滚动视图的时候，这个视图将会重新加载，浪费性能。所以对于使用-drawRect:方法，更倾向于使用CALayer来绘制图层。因为使用CALayer的-drawInContext:，Core Animation将会为这个图层申请一个后备存储，用来保存那些方法绘制进来的位图。那些方法内的代码将会运行在 CPU上，结果将会被上传到GPU。这样做的性能更为好些。 静态界面建议使用-drawRect:的方式，动态页面不建议。**

性能优化与渲染流畅度

在开发和优化iOS应用的过程中，以下几点可以帮助提高视图渲染的性能和流畅度：

  • 减少视图层级：复杂的视图层级结构会增加渲染成本，尽量简化视图层级，避免过多嵌套和重叠。
  • 异步绘制：对于复杂的绘制操作，可以考虑在后台线程执行，并在主线程更新UI，以避免阻塞主线程造成界面卡顿。
  • 利用硬件加速：iOS设备的GPU能够加速图形绘制和动画效果，合理使用Core Animation和Metal等框架可以提高渲染效率。
  • 避免过度绘制：只在视图内容变化时进行重绘，避免不必要的绘制操作，减少CPU和GPU的资源消耗。

屏幕显示的原理

  • 图像是由电子枪一行一行快速扫描(打)出来的
  • 电子枪打之前会发出一个水平同步信号(HSync),其频率就是显示器的刷新频率
  • CPU计算好frame等属性后，将计算的好内容交给GPU去做渲染
  • 渲染好的“图片”会放在帧缓冲区
  • 最后显示器会根据水平同步信号(HSync)逐行读取缓冲区的的数据，然后通过电子枪打出图像
  • 由于垂直同步的机制，如果在一个 HSync 时间内，CPU 或者 GPU 没有完成内容提交，则那一帧就会被丢弃，等待下一次机会再显示，而这时显示屏会保留之前的内容不变。这就是界面卡顿的原因。

GPU屏幕渲染方式(离屏渲染&当屏渲染):

1、On-Screen Rendering (当前屏幕渲染) :

  • GPU的渲染操作是在当前用于显示的屏幕缓冲区进行。
  • 当前屏幕渲染不需要额外创建新的缓存，也不需要开启新的上下文，相对于离屏渲染性能更好。

2、Off-Screen Rendering (离屏渲染)：

  • 指的是在GPU在当前屏幕缓冲区以外开辟一个缓冲区进行渲染操作。
  • 需要创建新缓冲区
  • 上下文切换
  • 性能差

下面的情况或操作会引发离屏渲染：

  • 为图层设置遮罩（layer.mask）、阴影（layer.shadow *）
  • 将图层的layer.masksToBounds / view.clipsToBounds属性设置为true
  • 将图层layer.allowsGroupOpacity属性设置为YES和layer.opacity小于1.0
  • 为图层设置layer.shouldRasterize=true
  • 具有layer.cornerRadius，layer.edgeAntialiasingMask，layer.allowsEdgeAntialiasing的图层
  • 文本（任何种类，包括UILabel，CATextLayer，Core Text等）。
  • shouldRasterize 光栅化：开启光栅化后，会触发离屏渲染，Render Server 会强制将 CALayer 的渲染位图结果bitmap保存下来，这样下次再需要渲染时就可以直接复用，从而提高效率。

重写drawRect:方法并不会触发离屏渲染。重写drawRect:会将GPU中的渲染操作转移到CPU中完成，并且需要额外开辟内存空间。但这和这和标准意义上的离屏渲染并不一样，并且使用Instrument中的Color offscreen rendered yellow 监测时，也不会被判断为离屏渲染。

优化方案

1、圆角优化

优化方案1：使用贝塞尔曲线UIBezierPath和Core Graphics框架画出一个圆角

UIImageView *imageView = [[UIImageView alloc] initWithFrame:CGRectMake(100,100,100,100)];
imageView.image = [UIImage imageNamed:@"myImg"];

//开始对imageView进行画图
UIGraphicsBeginImageContextWithOptions(imageView.bounds.size,NO,1.0);
//使用贝塞尔曲线画出一个圆形图
[[UIBezierPath bezierPathWithRoundedRect:imageView.boundscornerRadius:imageView.frame.size.width]addClip];
[imageView drawRect:imageView.bounds];
imageView.image=UIGraphicsGetImageFromCurrentImageContext();

//结束画图
UIGraphicsEndImageContext();
[self.view addSubview:imageView];

优化方案2：使用CAShapeLayer和UIBezierPath设置圆角(推荐)

  • 先用UIBezierPath画出圆形
  • 将画出的圆形赋值给CAShapeLayer
  • 最后CAShapeLayer赋值给View.layer.mask
UIImageView *imageView = [[UIImageView alloc]initWithFrame:CGRectMake(100, 100, 100, 100)];
imageView.image = [UIImage imageNamed:@"myImg"];
UIBezierPath *maskPath = [UIBezierPath bezierPathWithRoundedRect:imageView.bounds byRoundingCorners:UIRectCornerAllCorners cornerRadii:imageView.bounds.size];
CAShapeLayer *maskLayer = [[CAShapeLayer alloc]init];
//设置大小
maskLayer.frame = imageView.bounds;
//设置图形样子
maskLayer.path = maskPath.CGPath;
imageView.layer.mask = maskLayer;
[self.view addSubview:imageView];

2、shadow优化

对于shadow，如果图层是个简单的几何图形或者圆角图形，我们可以通过UIBezierPath设置shadowPath来优化性能，能大幅提高性能。

imageView.layer.shadowColor=[UIColorgrayColor].CGColor;
imageView.layer.shadowOpacity=1.0;
imageView.layer.shadowRadius=2.0;
UIBezierPath *path=[UIBezierPathbezierPathWithRect:imageView.frame];
//设置shadowPath
imageView.layer.shadowPath=path.CGPath;

3、其他的一些优化建议

  • 使用异步进行layer渲染（Facebook开源的异步绘制框架AsyncDisplayKit）
  • 设置layer的opaque值为YES，减少复杂图层合成
  • 尽量使用不包含透明（alpha）通道的图片资源
  • 尽量设置layer的大小值为整型值
  • 直接让美工把图片切成圆角进行显示，这是效率最高的一种方案
  • 很多情况下用户上传图片进行显示，可以让服务端处理圆角
  • 使用代码手动生成圆角Image设置到要显示的View上，利用UIBezierPath（CoreGraphics框架）画出来圆角图片

Core Animation工具检测离屏渲染

对于离屏渲染的检测，苹果为我们提供了一个测试工具Core Animation。可以在Xcode->Open Develeper Tools->Instruments中找到

问题-离屏渲染

  • 掉帧问题不在于离屏渲染这个机制，而在离屏渲染的时候， 大量的使用cornerRadius等耗性能的属性会导致计算量过大，导致无法在指定时间内完成绘制，无法提交当前帧，造成卡顿。shapeLayer+贝塞尔曲线这种方式性能更好更快的完成绘制，就不会出现掉帧了...
  • view的drawRect（继承于CoreGraphics走的是CPU,消耗的性能较大）

layoutSubviews & setNeedsLayout & layoutIfNeeded & setNeedUpdateLayout

  • layoutSubviews：不应该在代码中显式调用这个方法,系统会在任何它需要重新计算视图的 frame 的时候通过RunLoop触发调用这个方法,所以你应该在需要更新 frame 来重新定位或更改大小时重载它。layoutSubviews被调用后，view所在的vc会触发viewDidLayoutSubviews,所以你应该把所有依赖于布局或者大小的代码放在 viewDidLayoutSubviews 中，而不是放在 viewDidLoad 或者 viewDidAppear 中。
  • setNeedsLayout：触发layoutSubviews调用的最省资源的方法就是在你的视图上调用setNeedsLaylout方法。调用这个方法代表向系统表示视图的布局需要重新计算。setNeedsLayout方法会立刻执行并返回，但在返回前不会真正更新视图。视图会在下一个update cycle 中更新，就在系统调用视图们的 layoutSubviews 以及他们的所有子视图的 layoutSubviews 方法的时候。
  • layoutIfNeeded：layoutIfNeeded 是另一个会让 UIView 触发 layoutSubviews 的方法。 当视图需要更新的时候，与 setNeedsLayout() 会让视图在下一周期调用 layoutSubviews 更新视图不同，layoutIfNeeded 会立即调用 layoutSubviews 方法。

参考 iOS Rendering 渲染全解析
