OpenGL ES for Android

简介

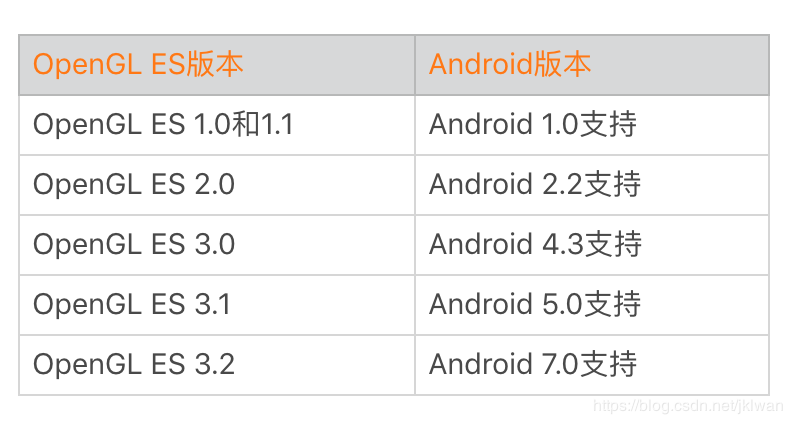

OpenGL是用于渲染2D、3D矢量图形的跨语言、跨平台的应用程序编程接口（API），而在嵌入式和移动平台的版本是OpenGL ES。Android最初就支持OpenGL ES的1.0版本，到现在已经支持到最新的3.2版本，下面的支持变化图

当然这个版本支持不是绝对的，还有看硬件是否支持，例如genymotion模拟器只有OpenGL ES 2.0版本，如果你使用了高版本的API会导致崩溃。OpenGL ES 1.x版本和2.0版本语法差异巨大，3.x版本向前兼容2.0版本。因此我们学习的版本是2.0既可兼容近100%的设备。 版本支持声明 可以在AndroidManifest.xml中加入下面这行使用特性的声明，Google Play将会过滤掉不支持指定OpenGL ES版本的用户，拒绝他们安装。

版本支持声明

可以在AndroidManifet.xml中加入下面这行使用特性的声明，Google Play将会过滤掉不支持指定OpenGL ES版本的用户，拒绝他们安装。

  <!-- 需要OpenGL ES 2.0 -->
  <uses-feature android:glEsVersion="0x00020000" android:required="true" />

版本号的高16位表示主要版本，低16位表示次版本；那么如果需要3.0，3.1则可以如下配置

  <!-- 需要OpenGL ES 3.0 -->
  <uses-feature android:glEsVersion="0x00030000" android:required="true" />
  <!-- 需要OpenGL ES 3.1 -->
  <uses-feature android:glEsVersion="0x00030001" android:required="true" />

也可以在代码中判断gles的版本，version同样传入版本号即可（例如0x20000）

    public static boolean checkOpenGL(Activity activity, int version) {
        ActivityManager am = (ActivityManager) activity.getSystemService(Context.ACTIVITY_SERVICE);
        if (am != null) {
            return am.getDeviceConfigurationInfo().reqGlEsVersion >= version;
        }
        return false;
    }

基础

GLSurfaceView主要方法：

• setEGLContextClientVersion：设置OpenGL ES的版本，只能设置主要版本（例如：1,2,3），不能设置次要版本。
•  setEGLContextFactory：设置OpenGL ES的版本构建器，默认的构建器是根据版本设置的，可以自定义成版本自适应。
•  setRenderer：设置Renderer，如果不设置，那么界面显示的就是一片空白。
•  setRenderMode：设置Renderer的模式，有这么两种：1、RENDERMODE_WHEN_DIRTY（仅在创建时或调用requestRender时才会渲染内容）；2、RENDERMODE_CONTINUOUSLY（不停的渲染）。
• onPause：暂停渲染，在页面不再显示时可以调用，减少性能开销，例如在Activity的onStop时。
• onResume：恢复渲染，类似onPause。 requestRender：请求渲染，通常是RENDERMODE_WHEN_DIRTY模式时使用，必须在setRenderer后才能使用。
•  queueEvent：插入一个Runnable任务到后台渲染线程上执行，必须在setRenderer后才能使用。
•  setDebugFlags：设置debug模式，主要有两种：1、DEBUG_CHECK_GL_ERROR（当GL调用glError()方法后如果发生异常会打印。主要用来跟踪OpenGL错误。）；2、DEBUG_LOG_GL_CALLS（打印所有GL的verbose级别的日志）；

GLSurfaceView.Renderer的主要方法：

• onSurfaceCreated(GL10 gl, EGLConfig config)：当Surface创建或重新创建时，这时可以进行初始化。
•  onSurfaceChanged(GL10 gl, int width, int height)：Surface尺寸改变时，返回当前surface宽高，可以进行下一步操作。
• onDrawFrame(GL10 gl)：渲染绘制当前一帧时会调用。

  public class BaseGLView extends GLSurfaceView {
      public BaseGLView(Context context) {
          this(context, null);
      }

      public BaseGLView(Context context, AttributeSet attrs) {
          super(context, attrs);
          setDebug();
          init();
      }

      protected void setDebug() {
          setDebugFlags(BuildConfig.DEBUG ? DEBUG_LOG_GL_CALLS : DEBUG_CHECK_GL_ERROR);
      }

      protected void init() {
          // 设置版本
          setEGLContextClientVersion(2);
          // 设置Renderer
          setRenderer(new BaseRenderer());
          // 设置渲染模式（默认RENDERMODE_CONTINUOUSLY）
          setRenderMode(GLSurfaceView.RENDERMODE_WHEN_DIRTY);
      }
  }

新建一个自定义的Renderer类

  public class BaseRenderer implements GLSurfaceView.Renderer {
      private int bg = Color.BLACK;

      public BaseRenderer() {
      }

      public BaseRenderer(int bg) {
          this.bg = bg;
      }


      @Override
      public void onSurfaceCreated(GL10 gl, EGLConfig config) {
          // 设置背景色
          GLES20.glClearColor(Color.red(bg) / 255.0f, Color.green(bg) / 255.0f,
                  Color.blue(bg) / 255.0f, Color.alpha(bg) / 255.0f);
      }

      @Override
      public void onSurfaceChanged(GL10 gl, int width, int height) {
          // 设置显示范围
          GLES20.glViewport(0, 0, width, height);
      }

      @Override
      public void onDrawFrame(GL10 gl) {
          // 清屏
          GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT);
      }
  }

这时在Activity中使用setContentView(new BaseGLView(this))；就可以了，Activity显示的就是一个黑色背景的布局。源码可以参考代码:

（https://github.com/jklwan/OpenGLProject/blob/master/sample/src/main/java/com/chends/opengl/view/BaseGLView.java）

主要参考资料： Android官方文档:

（https://developer.android.com/guide/topics/graphics/opengl） OpenGL ES文档（https://www.khronos.org/opengles/） learnopengl（https://learnopengl-cn.github.io/） 《OpenGL ES 2 for Android: A Quick-Start Guide》(英文原版电子书)

Android的文档主要用来入门，参考learnopengl的文档来进行一步步的学习，当然learnopengl是桌面版的文档，和移动版有些区别，需要OpenGL ES文档和其他来学习。

最后是一个自定义的EGLContextFactory，当3.0可用时使用3.0，当3.0版本不可用时使用2.0

  private static class ContextFactory implements GLSurfaceView.EGLContextFactory {

          private static final int EGL_CONTEXT_CLIENT_VERSION = 0x3098;
          private BaseListener<Integer> listener;

          public ContextFactory(BaseListener<Integer> listener) {
              this.listener = listener;
          }

          @Override
          public EGLContext createContext(EGL10 egl, EGLDisplay display, EGLConfig eglConfig) {
              EGLContext context = null;
              Integer version = null;
              try {
                  context = egl.eglCreateContext(display, eglConfig, EGL10.EGL_NO_CONTEXT,
                          new int[]{EGL_CONTEXT_CLIENT_VERSION, 3, EGL10.EGL_NONE});
              } catch (Exception ex) {
                  LogUtil.e(ex);
              }

              if (context == null || context == EGL10.EGL_NO_CONTEXT) {
                  LogUtil.d("un support OpenGL ES 3.0 ");
                  try {
                      context = egl.eglCreateContext(display, eglConfig, EGL10.EGL_NO_CONTEXT,
                              new int[]{EGL_CONTEXT_CLIENT_VERSION, 2, EGL10.EGL_NONE});
                  } catch (Exception ex) {
                      LogUtil.e(ex);
                  }
              } else {
                  version = 3;
              }
              if (context == null || context == EGL10.EGL_NO_CONTEXT) {
                 LogUtil.d("un support OpenGL ES 2.0 ");
              } else {
                  version = 2;
              }
              if (listener != null) {
                  listener.onFinish(version);
              }
              return context;
          }

          @Override
          public void destroyContext(EGL10 egl, EGLDisplay display, EGLContext context) {
              if (!egl.eglDestroyContext(display, context)) {
                  LogUtil.d("destroyContext false");
              }
          }
      }
