设计模式实践 外观模式

h2coder
208 阅读5分钟

什么是外观模式？什么时候用？

外观模式，也称为门面模式。其实日常生活中，有很多外观模式的影子，例如我们日常工作中，领导层，决定要开发一个直播模块，领导层给中层（部门老大）发出命令，中层则分配到特定的执行层（我们开发）。领导层无需知道下面的人是怎么分配的，谁和谁配合，只要发出命令，验收结果即可。

场景

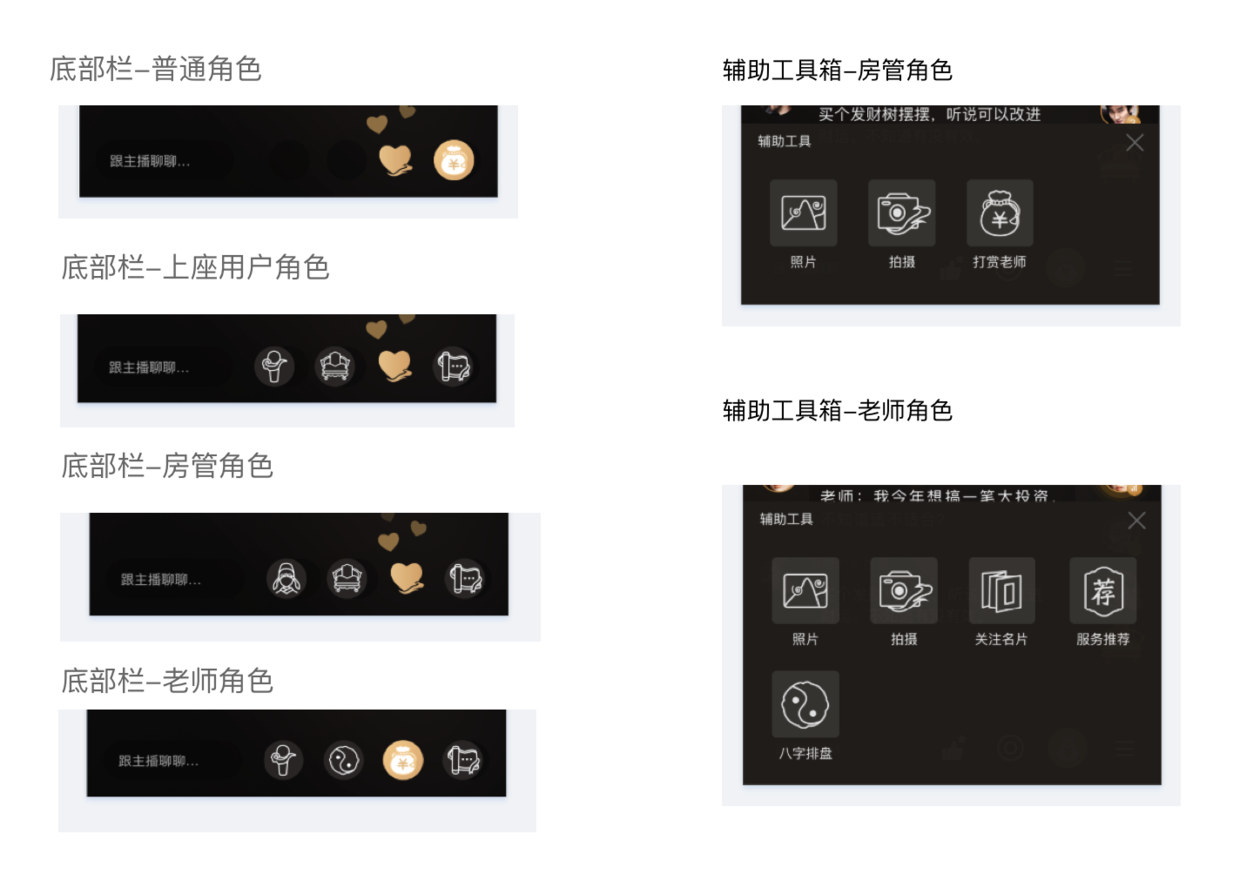

  • 例如刚完成的直播间模块，用户角色的改变，UI界面上很多部件的状态、样式、点击事件等都需要切换，这篇文章就不一一列举了，不是本文重点，避免跑题。

  • 直播间总共有以下角色：

    1. 普通用户
    2. 上座用户
    3. 房管
    4. 老师（主播）
    5. 禁言用户
    6. 游客


  • 可以看到直播间的角色是非常多的，也不排除以后会增加其他角色，例如其他pk、助场老师等。这就涉及到了角色切换，切换的地方又不止一处，有的是由接口调用回调时切换，有的是IM触发而切换等等...那么需要切换的组件大于3个以上，每处都需要写相同的代码，而后续再加组件也需要切换时，就需要每处都要修改，这时就可以使用外观模式来统一分发切换，外部调用方无需知道哪些组件需要进行切换，只需要做要发起切换的动作行为即可。

怎么实现外观模式？

  • Facade，门面接口，对外提供的Api接口。
  • 子系统接口，每个子系统都需要实现。

外观模式实践，统一处理直播间角色改变

如果正常逻辑去编写我们的代码，就会有非常多的if-else，所以每个UI组件我都用状态模式封装了一遍，外部只需要调用切换角色API即可，无需关注内部是怎么切换的，是显示、隐藏还是Remove、Add。而角色改变的时机并不是只有一处，那么调用各个组件的切换方法就会到处都是，为了解决这种情况我们使用外观模式，统一调用外观，外观再分发给每个需要角色切换的组件。

实现步骤

  1. IRoleSwitcher接口，角色切换接口，定义了每种角色的切换方法，这里由于我们的门面和其他组件的操作是一样的，所以合并给一个接口。

  2. Component接口，子系统接口，定义通用组件方法，每个子系统都会自己有一个接口继承它，并提供子系统的特定Api。

  3. IBottomBarComponent，底部栏组件接口，实现了Component接口和IRoleSwitcher接口。

  4. IApplyForSeatComponent，上座按钮组件接口，实现了Component接口和IRoleSwitcher接口。

  5. IToolBoxComponent，辅助工具栏组件接口，实现了Component接口和IRoleSwitcher接口。

  6. IRoleComponent，角色组件，就是我们外观，Facade，负责分发切换事件给上面的3个组件，由于我们门面Api和子系统Api是一致的，所以本身也实现了IRoleSwitcher操作接口。同样实现了Component作为组件使用。（非必须，只是我们的场景比较简单，基本就是分发切换事件，而其他需要不同子系统配合的场景，门面Api一般和子系统是不一样的）

别废话，上代码~

  • Component组件接口和IRoleSwitcher接口。
public interface Component {
}

public interface IRoleSwitcher {
    /**
     * 设置为普通用户角色
     */
    void setNormalUserRole();

    /**
     * 设置为管理员角色
     */
    void setManagerRole();

    /**
     * 设置为上座用户角色
     */
    void setSeatUpRole();

    /**
     * 设置为老师角色
     */
    void setTeacherRole();

    /**
     * 设置为游客角色
     */
    void setVisitorRole();

    /**
     * 设置为游客禁言角色
     */
    void setForbidSpeakRole();
}
  • IBottomBarComponent，底部栏组件接口和实现类
public interface IBottomBarComponent extends Component, IRoleSwitcher {
	//...其他Api方法，不是重点
}

public class BottomBarComponent extends BaseRoomComponent implements IBottomBarComponent {
	@Override
    public void setNormalUserRole() {
        //底部栏切换到普通用户角色样式
        ...
    }

    @Override
    public void setManagerRole() {
        //底部栏切换到普通用户角色样式
        ...
    }

    @Override
    public void setSeatUpRole() {
        //底部栏切换到上座用户角色样式
        ...
    }

    @Override
    public void setTeacherRole() {
        //底部栏切换到老师用户角色样式
        ...
    }

    @Override
    public void setVisitorRole() {
        //底部栏切换到游客角色样式
        ...
    }

    @Override
    public void setForbidSpeakRole() {
        //底部栏切换到禁言用户角色样式
        ...
    }
}
  • IApplyForSeatComponent，上座按钮组件
public interface IApplyForSeatComponent extends Component, IRoleSwitcher {
		//...省略其他Api
}

public class ApplyForSeatComponent extends BaseRoomComponent implements IApplyForSeatComponent {
		//...实现方法和BottomBarComponent是一致的，所以不再列举
}
  • IToolBoxComponent，辅助工具栏组件
public interface IToolBoxComponent extends Component, IRoleSwitcher {
		//...省略其他Api
}

public class ToolBoxComponent extends BaseRoomComponent implements IToolBoxComponent {
		//...实现方法和BottomBarComponent是一致的，所以不再列举
}
  • IRoleComponent，角色组件，中介类
public class RoleComponent extends BaseRoomComponent implements IRoleComponent {
@Override
    public void setNormalUserRole() {
        getComponentProvider().getBottomBarComponent().setNormalUserRole();
        getComponentProvider().getApplyForSeatComponent().setNormalUserRole();
        getComponentProvider().getToolBoxComponent().setNormalUserRole();
    }

    @Override
    public void setManagerRole() {
        getComponentProvider().getBottomBarComponent().setManagerRole();
        getComponentProvider().getApplyForSeatComponent().setManagerRole();
        getComponentProvider().getToolBoxComponent().setManagerRole();
    }

    @Override
    public void setSeatUpRole() {
        getComponentProvider().getBottomBarComponent().setSeatUpRole();
        getComponentProvider().getApplyForSeatComponent().setSeatUpRole();
        getComponentProvider().getToolBoxComponent().setSeatUpRole();
    }

    @Override
    public void setTeacherRole() {
        getComponentProvider().getBottomBarComponent().setTeacherRole();
        getComponentProvider().getApplyForSeatComponent().setTeacherRole();
        getComponentProvider().getToolBoxComponent().setTeacherRole();
    }

    @Override
    public void setVisitorRole() {
        getComponentProvider().getBottomBarComponent().setVisitorRole();
        getComponentProvider().getApplyForSeatComponent().setVisitorRole();
        getComponentProvider().getToolBoxComponent().setVisitorRole();
    }

    @Override
    public void setForbidSpeakRole() {
        getComponentProvider().getBottomBarComponent().setForbidSpeakRole();
        getComponentProvider().getApplyForSeatComponent().setForbidSpeakRole();
        getComponentProvider().getToolBoxComponent().setForbidSpeakRole();
    }
}
  • 切换调用处调用
mDataStore = getDataStore();
	//监听房间信息改变切换角色。
	mDataStore.getLiveRoomViewModel().getRoomInformationLiveData().observe(getLifecycleOwner(), new Observer<RoomInformationModel>() {
	@Override
	public void onChanged(@Nullable RoomInformationModel roomInformationModel) {
	    if (roomInformationModel == null) {
	        return;
	    }
	    IMRoomInfoModel roomInfoModel = roomInformationModel.getRoomInfo();
	    IMSendUserModel currentUser = mDataStore.getLiveRoomViewModel().getCurrentUserLiveData().getValue();
	    if (currentUser == null) {
	        return;
	    }
	    //这里简单期间，省略了决定角色的生成，决定后通知其他组件切换样式
	    IRoleComponent roleComponent = getComponentProvider().getRoleComponent();
	    //老师角色
	    if (currentUser.isTeacher()) {
	        roleComponent.setTeacherRole();
	    } else if (currentUser.isNormalUser()) {
	        //普通用户角色
	        roleComponent.setNormalUserRole();
	    } else if (currentUser.isSeatUpUser()) {
	        //上座用户角色
	        roleComponent.setSeatUpRole();
	    } else if (currentUser.VisitorRole()) {
	        //游客角色
	        roleComponent.setVisitorRole();
	    } else if (currentUser.isForbidSpeakUser()) {
	        //禁言用户角色
	        roleComponent.setForbidSpeakRole();
	    }
	}
});

总结

  • 外观模式的优点：提供统一入口方法给外部，隐藏内部子系统的细节。

  • 外观模式的缺点，外观类没有遵循开闭原则，当我们的业务变更时，可能就需要修改外观类，增加新的逻辑和子系统类。
