APM简要介绍
APM 全称 Application Performance Management & Monitoring (应用性能管理/监控)
性能问题是导致 App 用户流失的罪魁祸首之一，如果用户在使用我们 App 的时候遇到诸如页面卡顿、响应速度慢、发热严重、流量电量消耗大等问题的时候，很可能就会卸载掉我们的 App。这也是我们在目前工作中面临的巨大挑战之一，尤其是低端机型。
商业化的APM平台：著名的 NewRelic，还有国内的听云、OneAPM 、阿里百川-码力APM的SDK、百度的APM收费产品等等。
APM工作方式：
- 首先在客户端（Android、iOS、Web等）采集数据；
- 接着将采集到的数据整理上报到服务器（多种方式 json、xml，上传策略等等）；
- 服务器接收到数据后建模、存储、挖掘分析，让后将数据进行可视化展示（spark+flink），供用户使用。

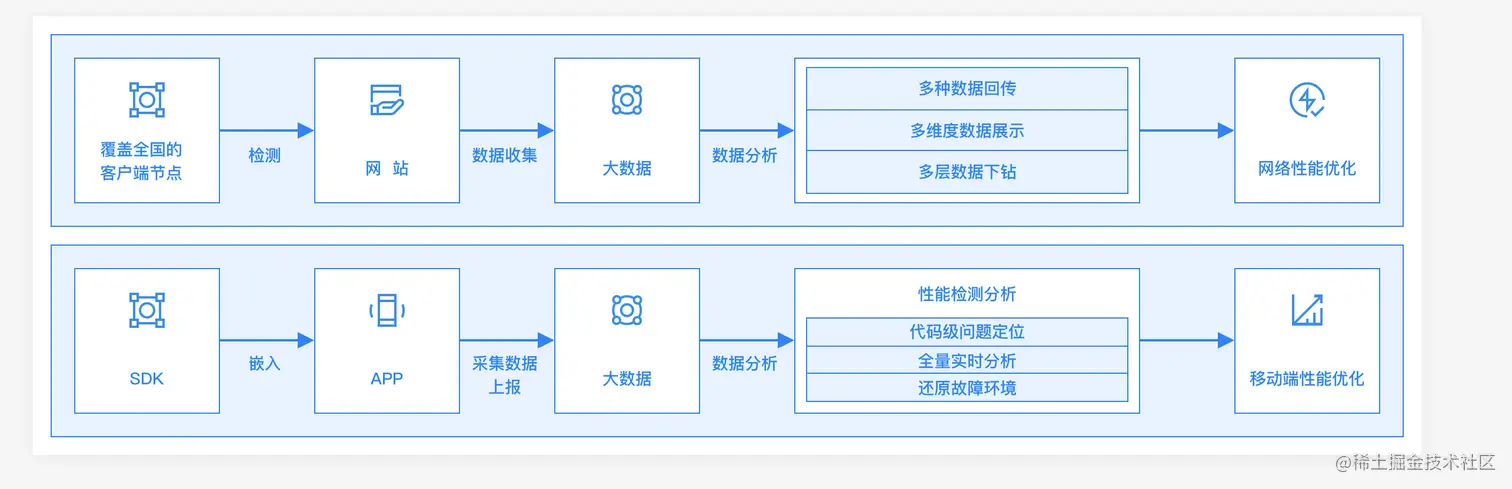

（图片来自 百度APM产品介绍cloud.baidu.com/product/apm…
那么移动端需要做的事情就是：
- 双端统一原则（技术选型 NDK c++）
- 数据采集 （采集指标、细化等等）
- 数据存储（写文件？mmap、fileIO流）
- 数据上报（上报策略、上报方式）
那我们到底应该怎么做？一定要学会看开源的东西。让我们先看看大厂的开源怎么做的？我们在自己造轮子，完成自己的APM采集框架。

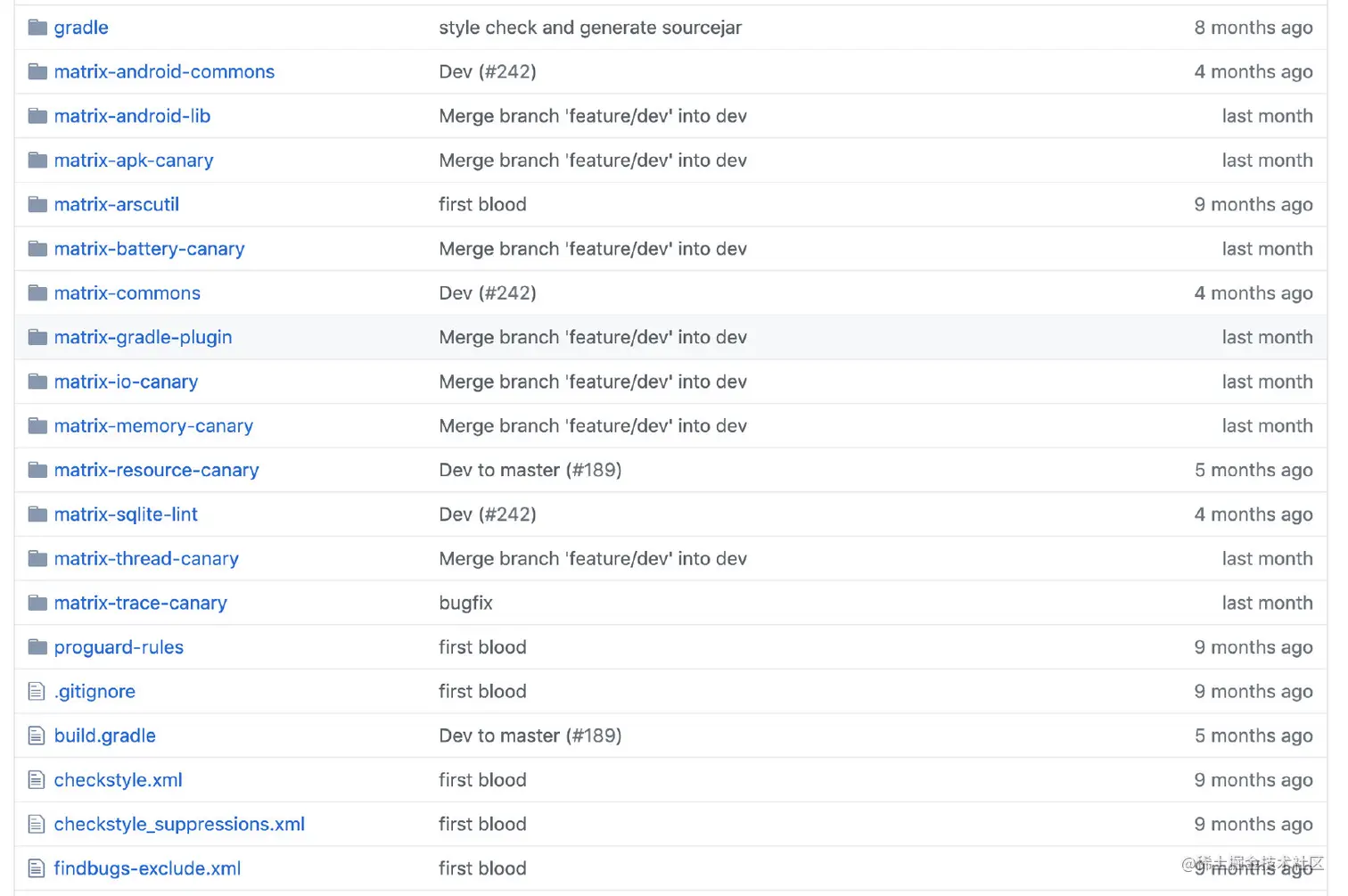

目前核心开源APM框架产品
你会发现自定义Gradle插件技术、ASM技术、打包流程Hook、Android打包流程等。那思考一下，为什么大家做的主要的流程都是一样的，不一样的是具体的实现细节，比如如何插桩采集到页面帧率、流量、耗电量、GC log等等。
ArgusAPM性能监控平台介绍&SDK开源-卜云涛.pdf

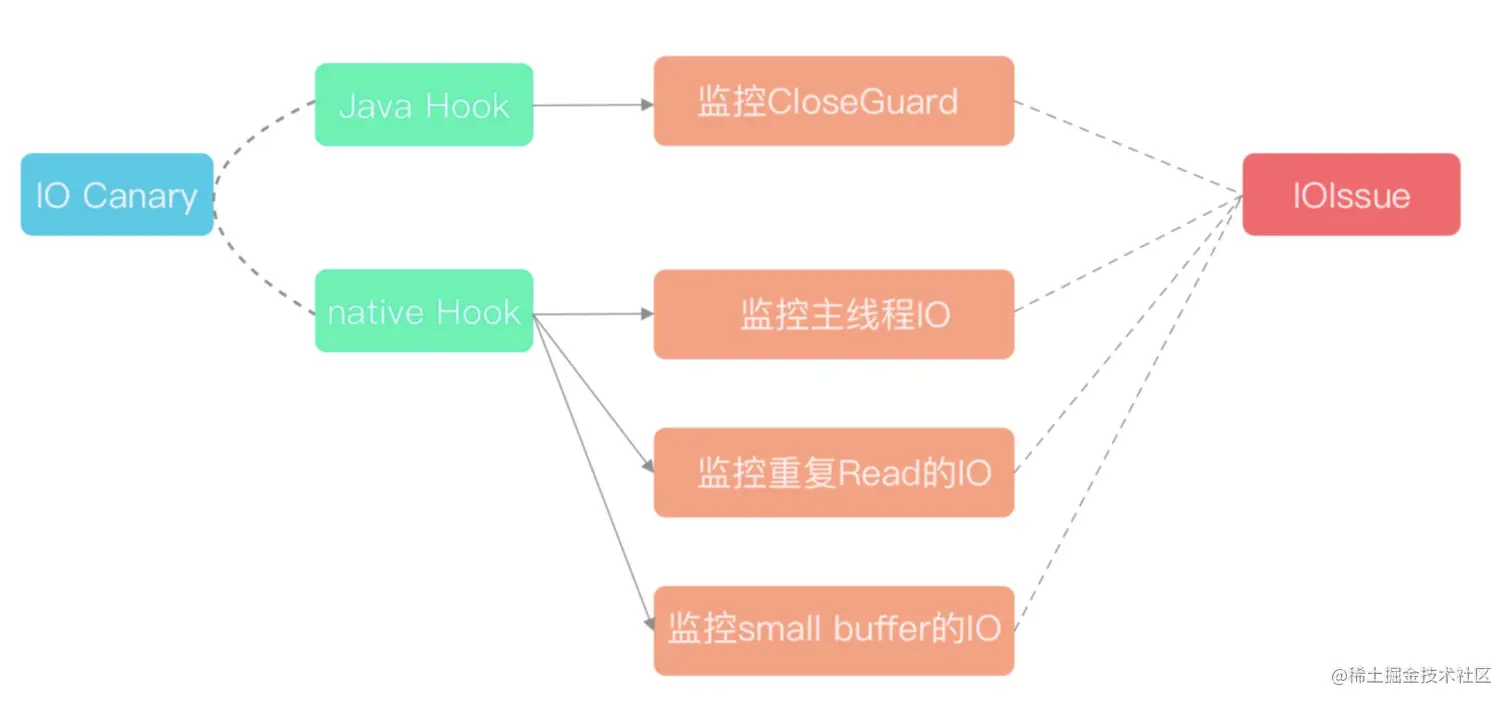

我们先简单来看下在matrix中，如何利用Java Hook和 Native Hook完成IO 磁盘性能的监控？
Java Hook的hook点是系统类CloseGuard，hook的方式是使用动态代理。
private boolean tryHook() {
try {
Class<?> closeGuardCls = Class.forName("dalvik.system.CloseGuard");
Class<?> closeGuardReporterCls = Class.forName("dalvik.system.CloseGuard$Reporter");
Method methodGetReporter = closeGuardCls.getDeclaredMethod("getReporter");
Method methodSetReporter = closeGuardCls.getDeclaredMethod("setReporter", closeGuardReporterCls);
Method methodSetEnabled = closeGuardCls.getDeclaredMethod("setEnabled", boolean.class);
sOriginalReporter = methodGetReporter.invoke(null);
methodSetEnabled.invoke(null, true);
// open matrix close guard also
MatrixCloseGuard.setEnabled(true);
ClassLoader classLoader = closeGuardReporterCls.getClassLoader();
if (classLoader == null) {
return false;
}
methodSetReporter.invoke(null, Proxy.newProxyInstance(classLoader,
new Class<?>[]{closeGuardReporterCls},
new IOCloseLeakDetector(issueListener, sOriginalReporter)));
return true;
} catch (Throwable e) {
MatrixLog.e(TAG, "tryHook exp=%s", e);
}
return false;
}
这里的CloseGuard有啥用？为什么腾讯的人要hook这个。这个在后续的分线中我们在来详细的说。如果要解决这个疑问，做好的办法就是看源码。（==系统埋点方式，监控系统资源的异常回收==）
关于native hook：

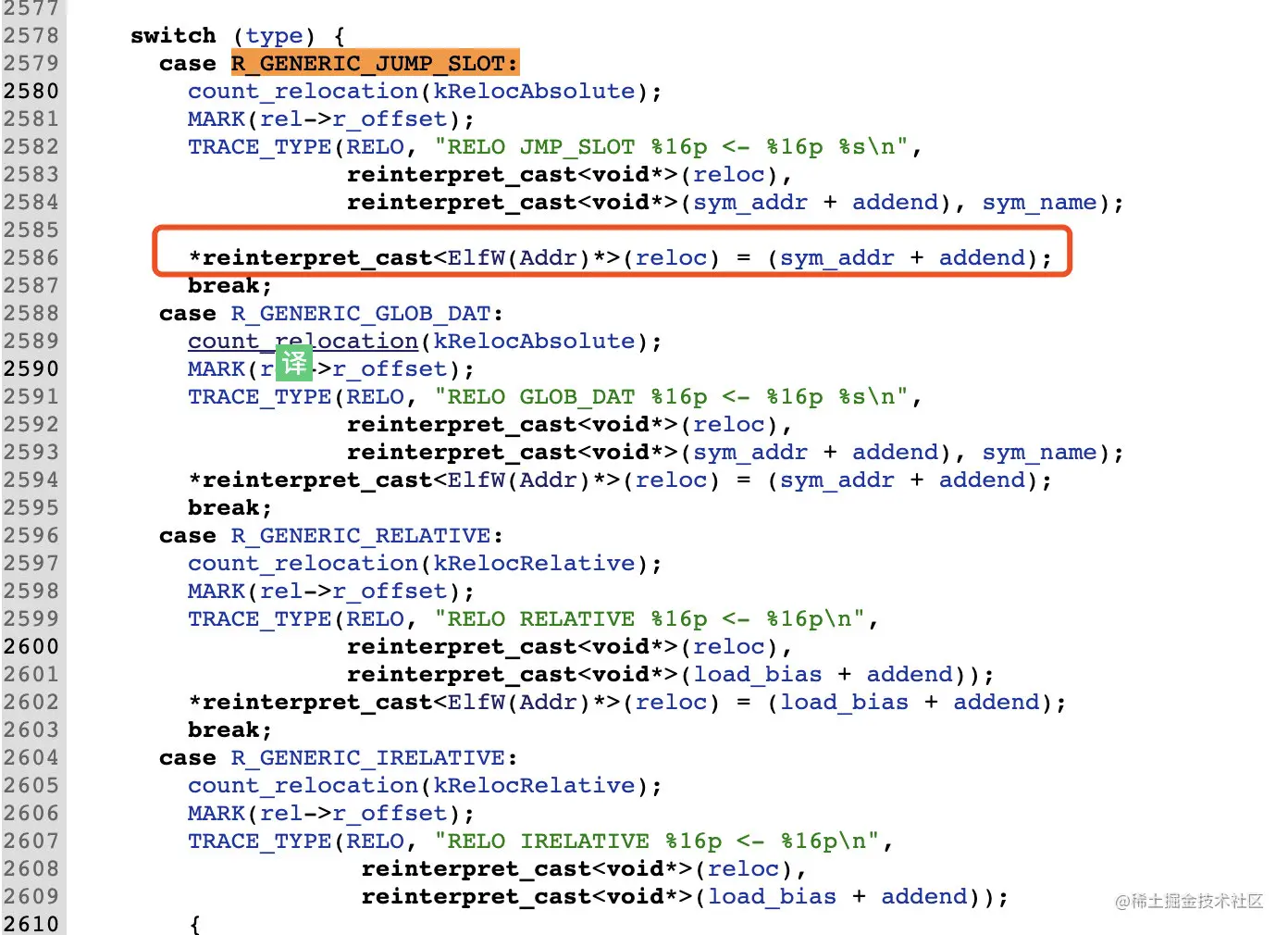

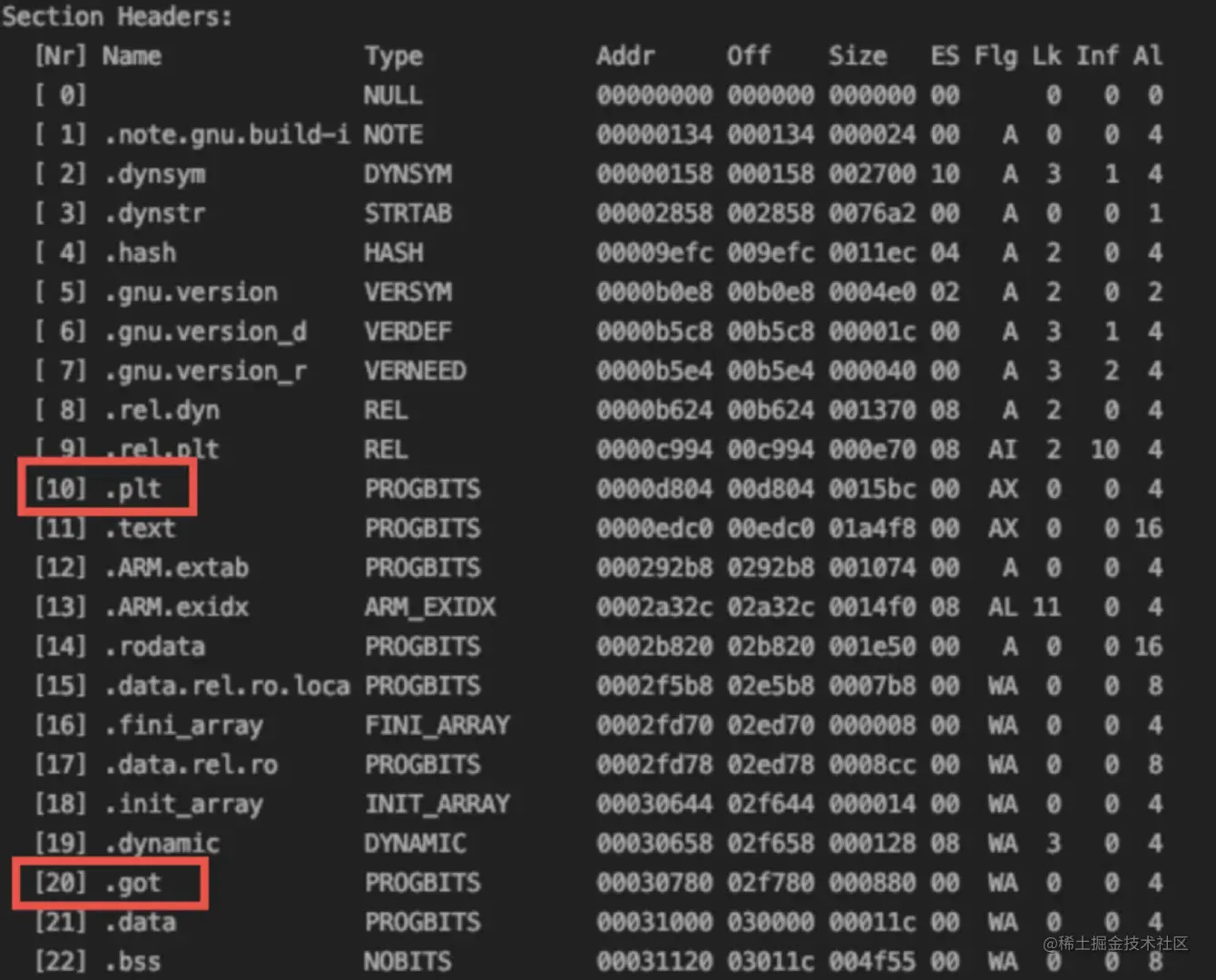

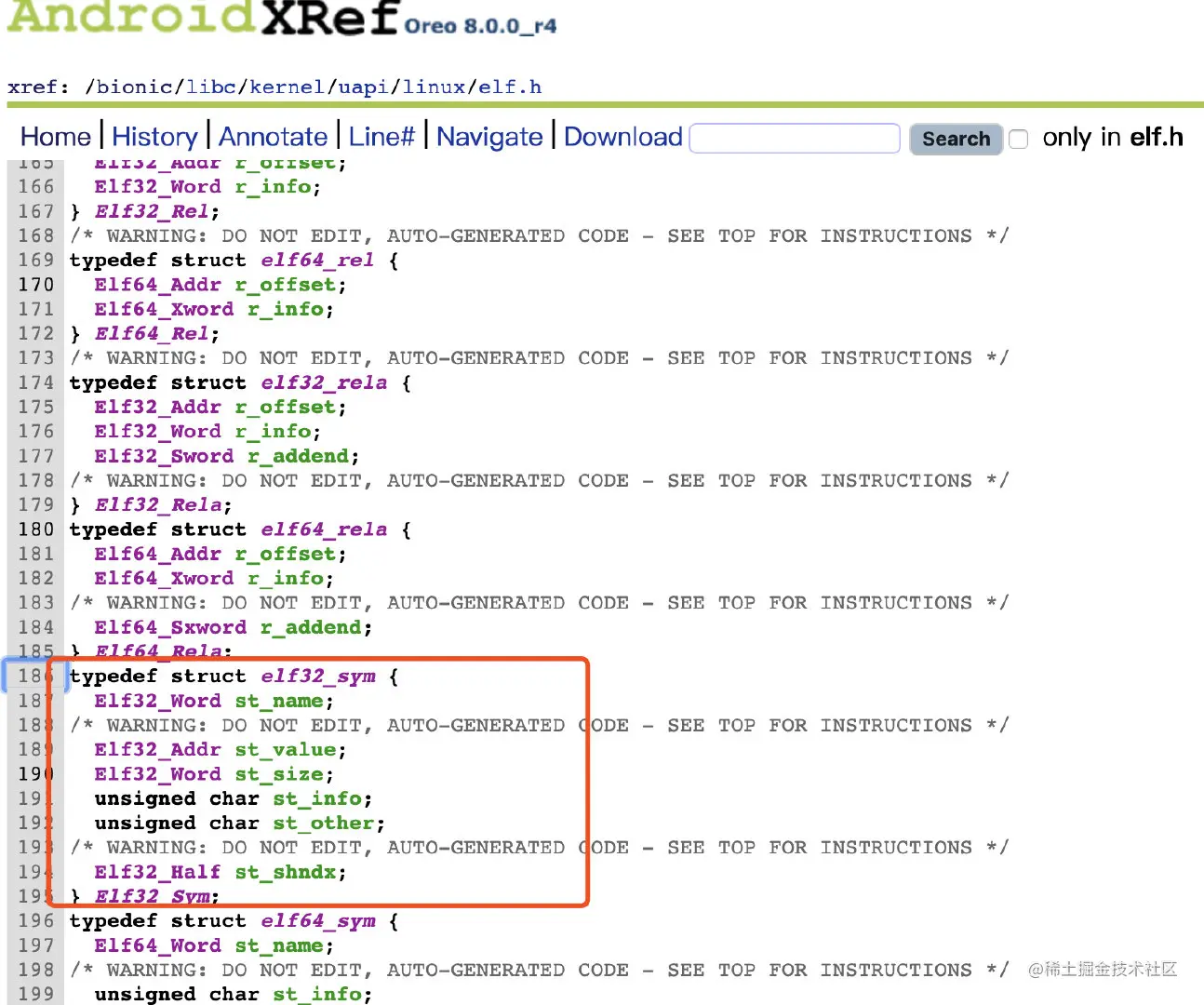

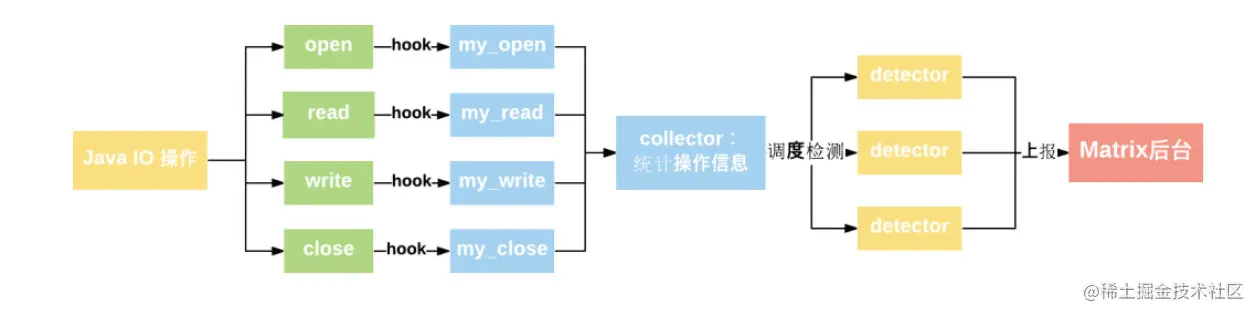

Native Hook是采用PLT(GOT) Hook的方式hook了系统so中的IO相关的open、read、write、close方法。在代理了这些系统方法后，Matrix做了一些逻辑上的细分，从而检测出不同的IO Issue。
JNIEXPORT jboolean JNICALL
Java_com_tencent_matrix_iocanary_core_IOCanaryJniBridge_doHook(JNIEnv *env, jclass type) {
__android_log_print(ANDROID_LOG_INFO, kTag, "doHook");
for (int i = 0; i < TARGET_MODULE_COUNT; ++i) {
const char* so_name = TARGET_MODULES[i];
__android_log_print(ANDROID_LOG_INFO, kTag, "try to hook function in %s.", so_name);

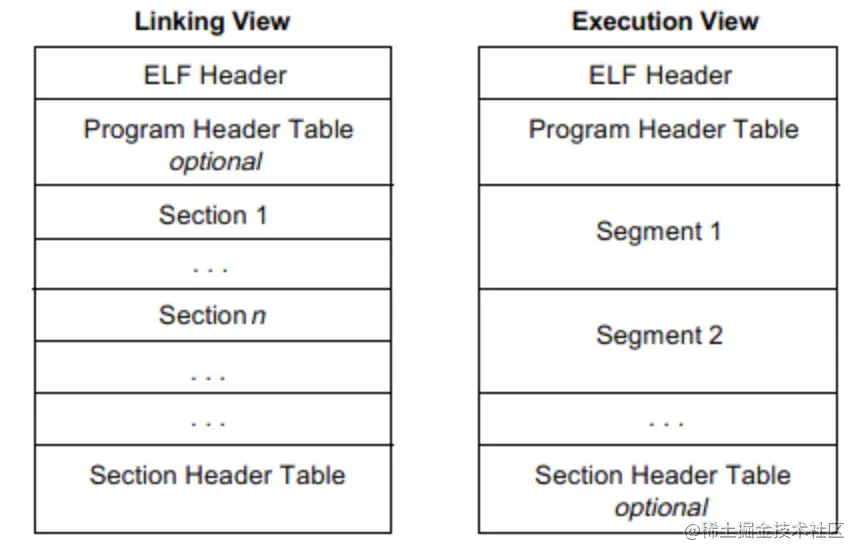

//打开so文件，并在内存中映射成ELF文件格式
loaded_soinfo* soinfo = elfhook_open(so_name);
if (!soinfo) {
__android_log_print(ANDROID_LOG_WARN, kTag, "Failure to open %s, try next.", so_name);
continue;
}
//替换open函数

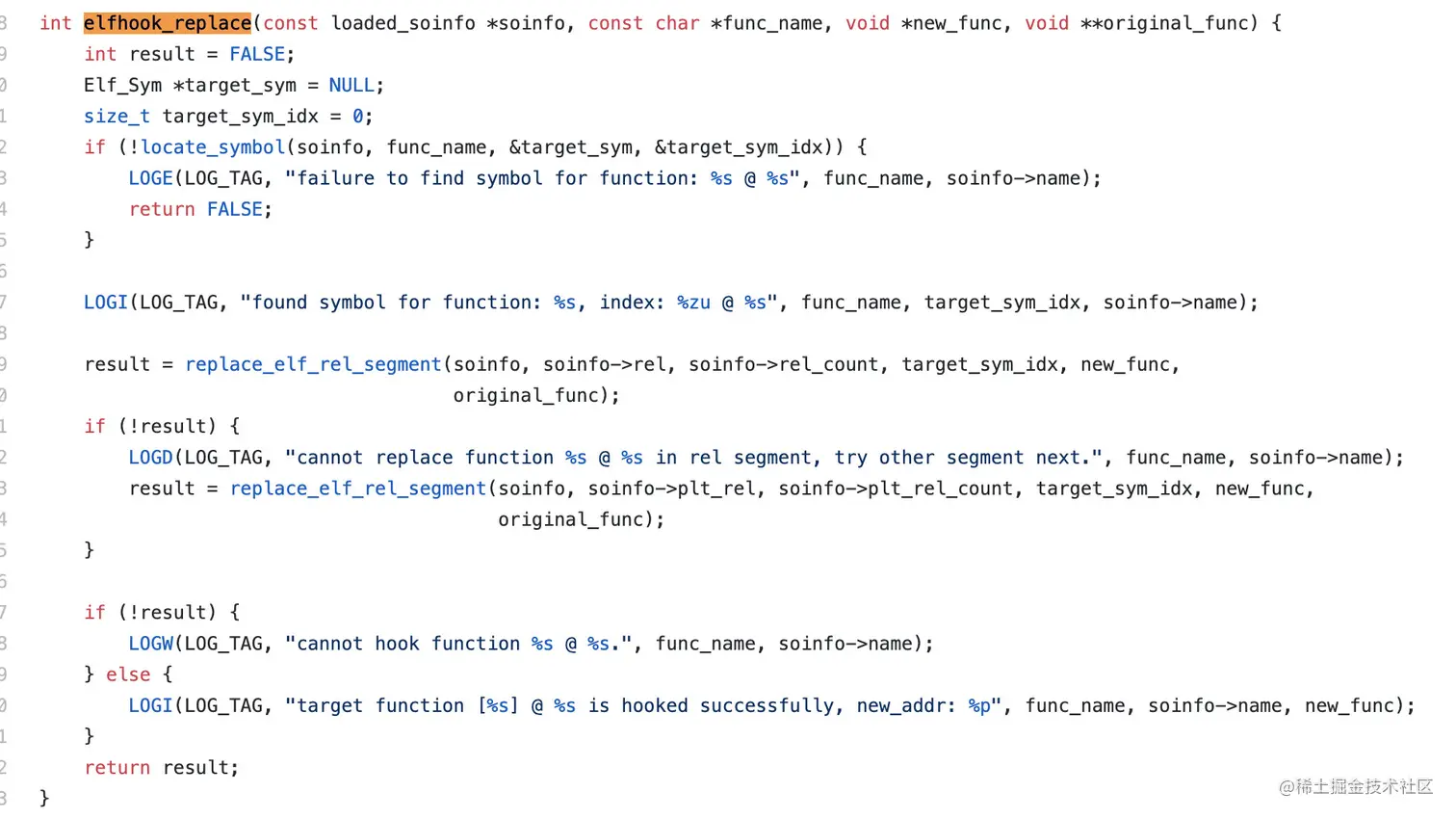

elfhook_replace(soinfo, "open", (void*)ProxyOpen, (void**)&original_open);

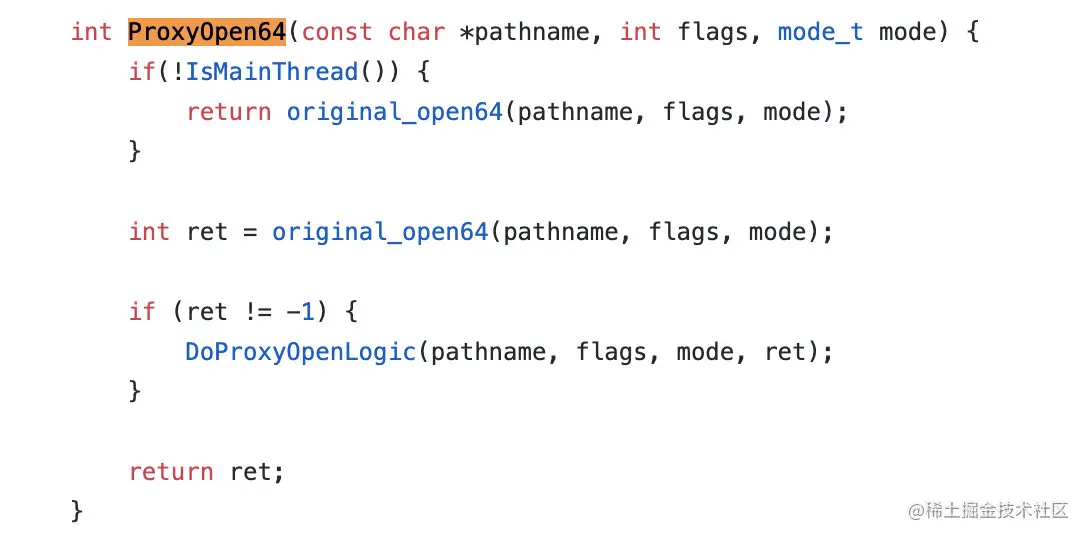

elfhook_replace(soinfo, "open64", (void*)ProxyOpen64, (void**)&original_open64);
bool is_libjavacore = (strstr(so_name, "libjavacore.so") != nullptr);
if (is_libjavacore) {
if (!elfhook_replace(soinfo, "read", (void*)ProxyRead, (void**)&original_read)) {
__android_log_print(ANDROID_LOG_WARN, kTag, "doHook hook read failed, try __read_chk");
//http://refspecs.linux-foundation.org/LSB_4.1.0/LSB-Core-generic/LSB-Core-generic/libc---read-chk-1.html 类似于read()
if (!elfhook_replace(soinfo, "__read_chk", (void*)ProxyRead, (void**)&original_read)) {
__android_log_print(ANDROID_LOG_WARN, kTag, "doHook hook failed: __read_chk");
elfhook_close(soinfo);
return false;
}
}
if (!elfhook_replace(soinfo, "write", (void*)ProxyWrite, (void**)&original_write)) {
__android_log_print(ANDROID_LOG_WARN, kTag, "doHook hook write failed, try __write_chk");
if (!elfhook_replace(soinfo, "__write_chk", (void*)ProxyWrite, (void**)&original_write)) {
__android_log_print(ANDROID_LOG_WARN, kTag, "doHook hook failed: __write_chk");
elfhook_close(soinfo);
return false;
}
}
}
elfhook_replace(soinfo, "close", (void*)ProxyClose, (void**)&original_close);
elfhook_close(soinfo);
}
return true;
}
关于transform api：

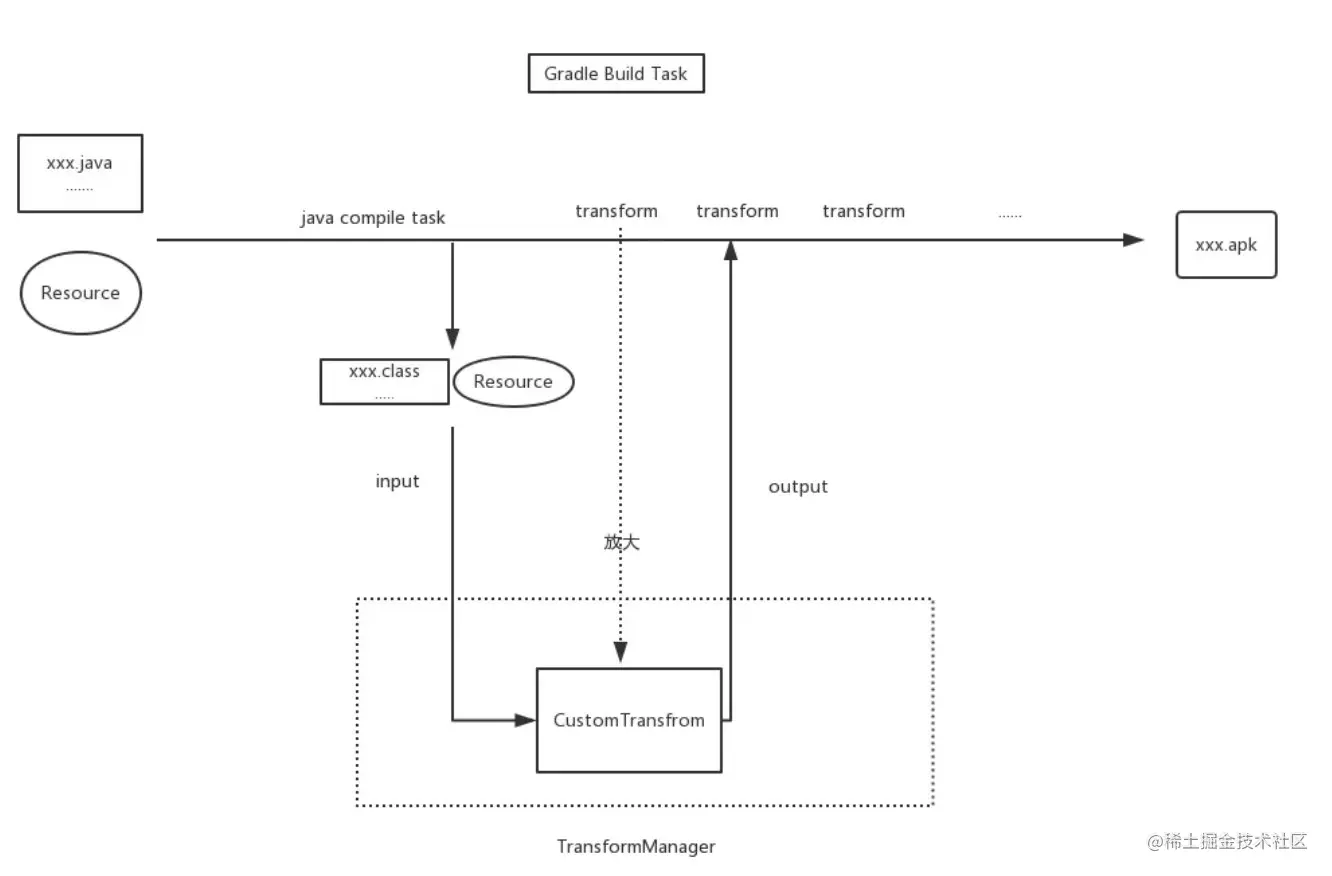

我们编译Android项目时，如果我们想拿到编译时产生的Class文件，并在生成Dex之前做一些处理，我们可以通过编写一个Transform来接收这些输入(编译产生的Class文件),并向已经产生的输入中添加一些东西。
如何使用的？
- 编写一个自定义的
Transform - 注册一个Plugin完成或者在gradle文件中直接注册。
//MyCustomPlgin.groovy
public class MyCustomPlgin implements Plugin<Project> {
@Override
public void apply(Project project) {
project.getExtensions().findByType(BaseExtension.class)
.registerTransform(new MyCustomTransform());
}
}
project.extensions.findByType(BaseExtension.class).registerTransform(new MyCustomTransform()); //在build.gradle中直接写

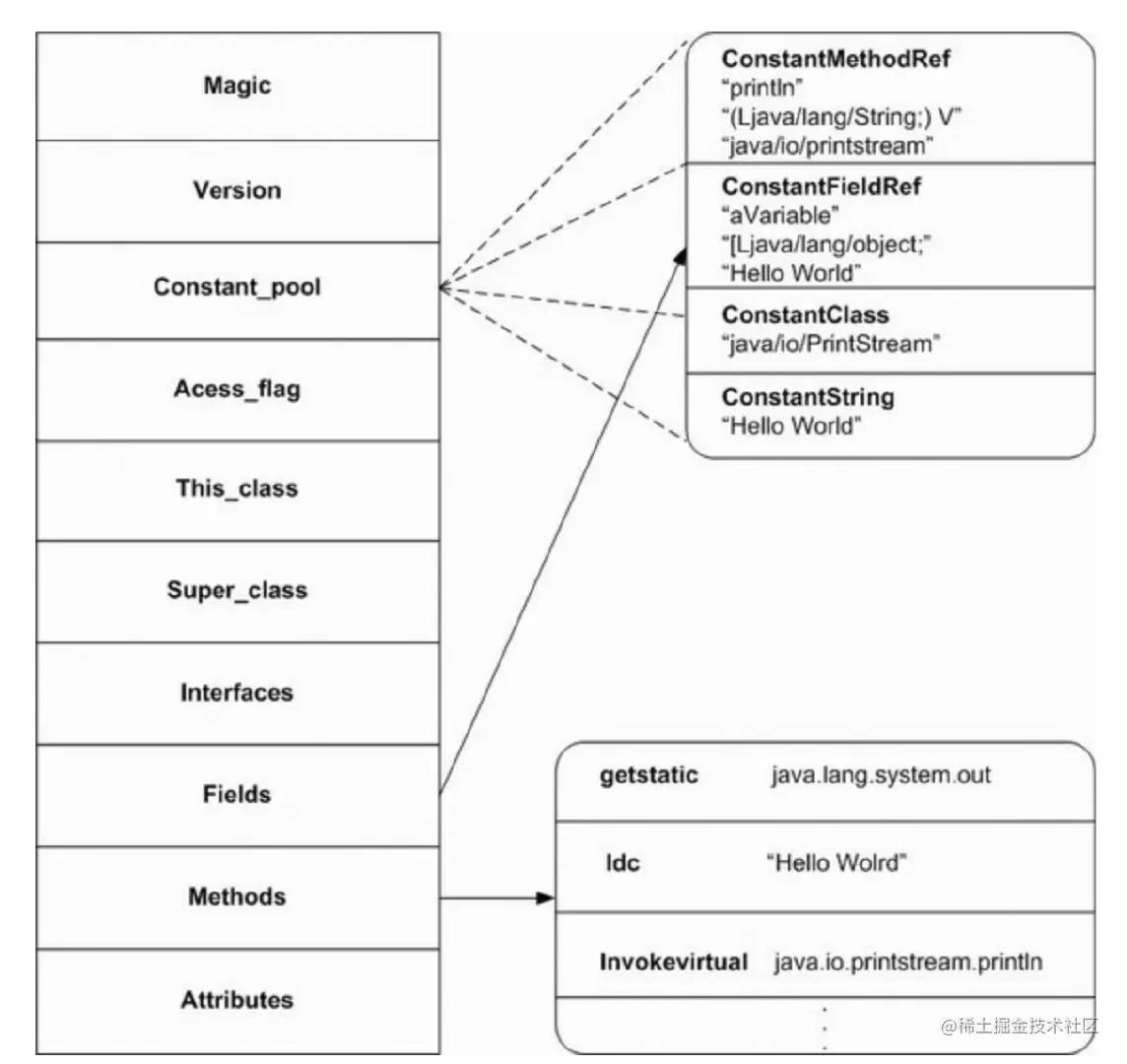

MatrixTraceTransform 利用编译期字节码插桩技术，优化了移动端的FPS、卡顿、启动的检测手段。在打包过程中，hook生成Dex的Task任务，添加方法插桩的逻辑。我们的hook点是在Proguard之后，Class已经被混淆了，所以需要考虑类混淆的问题。
MatrixTraceTransform主要逻辑在transform方法中：
@Override
public void transform(TransformInvocation transformInvocation) throws TransformException, InterruptedException, IOException {
long start = System.currentTimeMillis()
//是否增量编译
final boolean isIncremental = transformInvocation.isIncremental() && this.isIncremental()
//transform的结果，重定向输出到这个目录
final File rootOutput = new File(project.matrix.output, "classes/${getName()}/")
if (!rootOutput.exists()) {
rootOutput.mkdirs()
}
final TraceBuildConfig traceConfig = initConfig()
Log.i("Matrix." + getName(), "[transform] isIncremental:%s rootOutput:%s", isIncremental, rootOutput.getAbsolutePath())
//获取Class混淆的mapping信息，存储到mappingCollector中
final MappingCollector mappingCollector = new MappingCollector()
File mappingFile = new File(traceConfig.getMappingPath());
if (mappingFile.exists() && mappingFile.isFile()) {
MappingReader mappingReader = new MappingReader(mappingFile);
mappingReader.read(mappingCollector)
}
Map<File, File> jarInputMap = new HashMap<>()
Map<File, File> scrInputMap = new HashMap<>()
transformInvocation.inputs.each { TransformInput input ->
input.directoryInputs.each { DirectoryInput dirInput ->
//收集、重定向目录中的class
collectAndIdentifyDir(scrInputMap, dirInput, rootOutput, isIncremental)
}
input.jarInputs.each { JarInput jarInput ->
if (jarInput.getStatus() != Status.REMOVED) {
//收集、重定向jar包中的class
collectAndIdentifyJar(jarInputMap, scrInputMap, jarInput, rootOutput, isIncremental)
}
}
}
//收集需要插桩的方法信息，每个插桩信息封装成TraceMethod对象
MethodCollector methodCollector = new MethodCollector(traceConfig, mappingCollector)
HashMap<String, TraceMethod> collectedMethodMap = methodCollector.collect(scrInputMap.keySet().toList(), jarInputMap.keySet().toList())
//执行插桩逻辑，在需要插桩方法的入口、出口添加MethodBeat的i/o逻辑
MethodTracer methodTracer = new MethodTracer(traceConfig, collectedMethodMap, methodCollector.getCollectedClassExtendMap())
methodTracer.trace(scrInputMap, jarInputMap)
//执行原transform的逻辑；默认transformClassesWithDexBuilderForDebug这个task会将Class转换成Dex
origTransform.transform(transformInvocation)
Log.i("Matrix." + getName(), "[transform] cost time: %dms", System.currentTimeMillis() - start)
}
看到这里了，我们是不是应该总结下APM的核心技术是什么？
大厂面试之一：APM的核心技术是什么？做过自研的APM吗？
APM核心原理一句话总结：
你掌握了APM的核心原理，也可以做Android的无痕埋点了，本质是一样的，不一样的是Hook的地方不一样。
APM监控维度和指标
App基础性能指标集中为8类：网络性能、崩溃、启动加载、内存、图片、页面渲染、IM和VoIP（业务相关性和你的APP相关）、用户行为监控，基础维度包括App、系统平台、App版本和时间维度。
网络性能
网络服务成功率，平均耗时和访问量、上下行的速率监控。访问的链接、耗时等等。思考怎么结合okhttp来做？
网络监控业务背景
在不确定哪个网络url耗时比较慢的情况下,做一个全链路网络监控体系,这个是我们值得深思的问题,这边使用AspectJ和利用OKhttp自身的EventListener对网络信息进行二次封装上报
网络监控实现步骤
第一步: 将我们需要监控的数据源转换成 Bundle 对象方便传输
public interface BundleMapping {
/**
* 转换数据结构为Bundle
*/
Bundle asBundle();
}
第二步: 确定我们需要监控的字段
| 字段 | 字段含义 | 备注 |
|---|---|---|
| total | 总网络时间 | 调用结束时间 减去 请求开始时间 |
| pathname | 请求地址 | / |
| dns | dnsEndTime - dnsStartTime | DNS查询结束时间 减去 DNS查询开始时间 |
| protocol | 请求协议 | / |
| tcp | 连接结束时间 | 调用结束时间 减去 连接开始时间 |
| no_dns_tcp_tls | 总网络时间 | 调用结束时间 减去 请求开始时间 |
| tls | 总网络时间 | 调用结束时间 减去 请求开始时间 |
| no_response | 是否无响应内容(304或返回body为空) | / |
| ttfb | ttfb首字节时间 | 响应结束时间 减去 请求开始时间 |
| download | 总网络时间 | 响应结束时间 减去 响应开始时间 |
| pure_network | 总网络时间 | 响应结束时间 减去 响应开始时间 |
| transfer_size | 传输大小 | / |
| failed | 请求失败信息 | / |
public class NetWorkData implements BundleMapping {
//请求地址
String url;
//请求协议
String protocol;
//请求开始时间
long callStartTime;
//响应开始时间
long responseStartTime;
//响应结束时间
long responseEndTime;
//DNS查询开始时间
long dnsStartTime;
//DNS查询结束时间
long dnsEndTime;
//连接开始时间
long connectStartTime;
//连接结束时间
long connectEndTime;
//是否同时重用DNS、TCP、TLS
boolean isDnsTcpTls;
//SSL 连接开始时间
long secureConnectStartTime;
//SSL 连接结束时间
long secureConnectEndTime;
//是否无响应内容(304或返回body为空)
boolean isNoResponse;
//调用结束时间
long callEndTime;
//请求失败信息
String failMessage;
//传输大小
long byteCount;
@Override
public Bundle asBundle() {
Bundle bundle = new Bundle();
//总网络时间
bundle.putLong("total", callEndTime - callStartTime);
bundle.putString("pathname", url);
//dns
bundle.putLong("dns", dnsEndTime - dnsStartTime);
bundle.putString("protocol", protocol);
//tcp
bundle.putLong("tcp", connectEndTime - connectStartTime);
bundle.putBoolean("no_dns_tcp_tls", isDnsTcpTls);
//tls
bundle.putLong("tls", secureConnectEndTime - secureConnectStartTime);
bundle.putBoolean("no_response", isNoResponse);
//ttfb首字节时间
bundle.putLong("ttfb", responseEndTime - callStartTime);
//download
bundle.putLong("download", responseEndTime - responseStartTime);
//pure_network
bundle.putLong("pure_network", responseEndTime - callStartTime);
//transfer_size
bundle.putLong("transfer_size", byteCount);
//连接失败
bundle.putString("failed", failMessage);
return bundle;
}
}
第三步: 添加我们需要上报的标记,根据不同的域名去区分
/**
* 获取上报Tag
*/
String getDataTag() {
String tag;
if (url == null) {
tag = "biz";
} else {
if (url.contains("microkibaco_report")) {
tag = "data";
} else if (url.contains("blog")) {
tag = "blog";
} else {
tag = "github";
}
}
return "network_api_" + tag;
}
第五步: 添加沪江aspectj插件
classpath 'com.hujiang.aspectjx:gradle-android-plugin-aspectjx:2.0.6'
implementation 'org.aspectj:aspectjrt:1.8.9'
implementation "com.squareup.okhttp3:okhttp:3.12.1"
第六步: 给OkHttp 添加事件监听
@Keep
public class MkOkHttpEventListener extends EventListener {
private NetWorkData mNetWorkData;
public static final Factory FACTORY = new Factory() {
@Override
public EventListener create(Call call) {
return new MkOkHttpEventListener();
}
};
/**
* 每个请求都会构建
*/
private MkOkHttpEventListener() {
mNetWorkData = new NetWorkData();
}
@Override
public void callStart(Call call) {
mNetWorkData.url = call.request().url().toString();
mNetWorkData.callStartTime = SystemClock.elapsedRealtime();
}
@Override
public void connectStart(Call call, InetSocketAddress inetSocketAddress, Proxy proxy) {
mNetWorkData.connectStartTime = SystemClock.elapsedRealtime();
}
@Override
public void connectEnd(Call call, InetSocketAddress inetSocketAddress, Proxy proxy,
Protocol protocol) {
mNetWorkData.connectEndTime = SystemClock.elapsedRealtime();
}
@Override
public void connectFailed(Call call, InetSocketAddress inetSocketAddress, Proxy proxy,
Protocol protocol, IOException ioe) {
}
@Override
public void dnsStart(Call call, String domainName) {
mNetWorkData.dnsStartTime = SystemClock.elapsedRealtime();
}
@Override
public void dnsEnd(Call call, String domainName, List<InetAddress> inetAddressList) {
mNetWorkData.dnsEndTime = SystemClock.elapsedRealtime();
}
@Override
public void secureConnectStart(Call call) {
mNetWorkData.secureConnectStartTime = SystemClock.elapsedRealtime();
}
@Override
public void secureConnectEnd(Call call, Handshake handshake) {
mNetWorkData.secureConnectEndTime = SystemClock.elapsedRealtime();
}
@Override
public void responseHeadersStart(Call call) {
mNetWorkData.responseStartTime = SystemClock.elapsedRealtime();
}
@Override
public void responseHeadersEnd(Call call, Response response) {
if (response.code() == 304) {
mNetWorkData.isNoResponse = true;
}
mNetWorkData.protocol = response.protocol().toString();
mNetWorkData.responseEndTime = SystemClock.elapsedRealtime();
}
@Override
public void responseBodyEnd(Call call, long byteCount) {
//响应为空
if (byteCount == 0) {
mNetWorkData.isNoResponse = true;
}
mNetWorkData.byteCount = byteCount;
}
@Override
public void callEnd(Call call) {
mNetWorkData.callEndTime = SystemClock.elapsedRealtime();
//上报
APM.getReportStrategy().report(mNetWorkData.getDataTag(), mNetWorkData.asBundle());
}
@Override
public void callFailed(Call call, IOException ex) {
mNetWorkData.failMessage = ex.getMessage();
//上报
APM.getReportStrategy().report(mNetWorkData.getDataTag(), mNetWorkData.asBundle());
}
}
Firebase 有一定的时效性,所以我们把日志全部采集到Json里面交给Bundle统一上报
崩溃
崩溃数据的采集和分析，类似于Bugly平台的功能
启动加载
App的启动我们做了大的力气进行了优化，多线程等等， Spark的有向无环图（DAG）来处理业务的依赖性。对App的冷启动时长、Android安装后首次启动时长和Android Bundle（atlas框架）启动加载时长进行监控。
内存
四大监测目标：内存峰值、内存均值、内存抖动、内存泄露。
IM和VoIP等业务指标
这两项都属于业务型技术指标的监控，例如对各类IM消息到达率和VoIP通话的成功率、平均耗时和请求量进行监控。这里需要根据自己的APP的业务进行针对性的梳理。
用户行为监控
用于App统计用户行为，实际上就是监控所有事件并把事件发送到服务上去。这在以前是埋点做的事情，现在也规整成APM需要做的事情，比如用户的访问路径，类似于PC时代的PV，UV等概念。
资源文件的监测，比如Bitmap冗余处理。haha库处理，索引值。
页面渲染
界面流畅性监测、FPS的监测、慢函数监测、卡顿监测、文件IO开销监测等导致页面渲染的各种问题。
微信Matrix框架解析
整体分析
Matrix.Builder builder = new Matrix.Builder(application); // build matrix
builder.patchListener(new TestPluginListener(this)); // add general pluginListener
DynamicConfigImplDemo dynamicConfig = new DynamicConfigImplDemo(); // dynamic config
// init plugin
IOCanaryPlugin ioCanaryPlugin = new IOCanaryPlugin(new IOConfig.Builder()
.dynamicConfig(dynamicConfig)
.build());
//add to matrix
builder.plugin(ioCanaryPlugin);
//init matrix
Matrix.init(builder.build());
// start plugin
ioCanaryPlugin.start();
整理的结构如下：
核心功能：
- Resource Canary:
- Activity 泄漏
- Bitmap 冗余
- Trace Canary
- 界面流畅
- 启动耗时
- 页面切换耗时
- 慢函数
- 卡顿
- SQLite Lint: 按官方最佳实践自动化检测 SQLite 语句的使用质量
- IO Canary: 检测文件 IO 问题
- 文件 IO 监控
- Closeable Leak 监控
整体架构分析：
matrix-android-lib
- Plugin 被定义为某种监控能力的抽象
- Issue 发生的某种被监控事件
- Report 一种观察者模式的实现，用于发现Issue时，通知观察者
- Matrix 单例模式的实现，暴漏给外部的接口
- matrix-config.xml 相关监控的配置项
- IDynamicConfig 开放给用户自定义的相关监控的配置项，其实例会被各个Plugin持
plugin核心接口
- IPlugin 一种监控能力的抽象
- PluginListener 开放给用户的，感知监控模块初始化、启动、停止、发现问题等生命周期的能力。 用户可自行实现，并注入到Matrix中
- Plugin
1、对IPlugin的默认实现，以触发相关PluginListener生命周期
2、实现 IssuePublisher.OnIssueDetectListener接口的onDetectIssue方法
- 该方法会在 具体监控事件发生时，被 Matrix.with().getPluginByClass(xxx).onDetectIssue(Issue)这样调用。注意这里是第一种通知方式
- 该方法内部对Issue相关环境变量进行赋值，譬如引发该Issue的Plugin信息
- 该方法最终触发PluginListener#onReportIssue
public interface IPlugin {
/**
* 用于标识当前的监控，相当于名称索引(也可用classname直接索引)
*/
String getTag();
/**
* 在Matrix对象构建时被调用
*/
void init(Application application, PluginListener pluginListener);
/**
* 对activity前后台转换的感知能力
*/
void onForeground(boolean isForeground);
void start();
void stop();
void destroy();
}
public interface PluginListener {
void onInit(Plugin plugin);
void onStart(Plugin plugin);
void onStop(Plugin plugin);
void onDestroy(Plugin plugin);
void onReportIssue(Issue issue);
}
Matrix对外接口
public class Matrix {
private static final String TAG = "Matrix.Matrix";
/********************************** 单例实现 **********************/
private static volatile Matrix sInstance;
public static Matrix init(Matrix matrix) {
if (matrix == null) {
throw new RuntimeException("Matrix init, Matrix should not be null.");
}
synchronized (Matrix.class) {
if (sInstance == null) {
sInstance = matrix;
} else {
MatrixLog.e(TAG, "Matrix instance is already set. this invoking will be ignored");
}
}
return sInstance;
}
public static boolean isInstalled() {
return sInstance != null;
}
public static Matrix with() {
if (sInstance == null) {
throw new RuntimeException("you must init Matrix sdk first");
}
return sInstance;
}
/**************************** 构造函数 **********************/
private final Application application;
private final HashSet<Plugin> plugins;
private final PluginListener pluginListener;
private Matrix(Application app, PluginListener listener, HashSet<Plugin> plugins) {
this.application = app;
this.pluginListener = listener;
this.plugins = plugins;
for (Plugin plugin : plugins) {
plugin.init(application, pluginListener);
pluginListener.onInit(plugin);
}
}
/**************************** 控制能力 **********************/
public void startAllPlugins() {
for (Plugin plugin : plugins) {
plugin.start();
}
}
public void stopAllPlugins() {
for (Plugin plugin : plugins) {
plugin.stop();
}
}
public void destroyAllPlugins() {
for (Plugin plugin : plugins) {
plugin.destroy();
}
}
/**************************** get | set **********************/
public Plugin getPluginByTag(String tag) {
for (Plugin plugin : plugins) {
if (plugin.getTag().equals(tag)) {
return plugin;
}
}
return null;
}
public <T extends Plugin> T getPluginByClass(Class<T> pluginClass) {
String className = pluginClass.getName();
for (Plugin plugin : plugins) {
if (plugin.getClass().getName().equals(className)) {
return (T) plugin;
}
}
return null;
}
/**************************** 其他 **********************/
public static void setLogIml(MatrixLog.MatrixLogImp imp) {
MatrixLog.setMatrixLogImp(imp);
}
}
Utils 辅助功能
- MatrixLog 开放给用户的log能力
- MatrixHandlerThread 公共线程，往往用于异步线程执行一些任务
- DeviceUtil 获取相关设备信息
- MatrixUtil 判断主线程等其他utils
IssuePublisher被监控事件观察者
-
Issue 被监控事件 type:类型，用于区分同一个tag不同类型的上报 tag: 该上报对应的tag stack:该上报对应的堆栈 process:该上报对应的进程名 time:issue 发生的时间
-
IssuePublisher 观察者模式
-
持有一个 发布Listener(其实现往往是上文的 Plugin)
-
持有一个 已发布信息的Map，在一次运行时长内，避免针对同一事件的重复发布
-
一般而言，某种监控的监控探测器往往继承该类，并在检测到事件发生时，调用publishIssue(Issue)—>IssuePublisher.OnIssueDetectListener接口的onDetectIssue方法—>最终触发PluginListener#onReportIssue
-
Matrix的模块IO监测核心源码分析
IO Canary:核心的作用是检测文件 IO 问题，包括：文件 IO 监控和 Closeable Leak 监控。要想理解IO的监测和看懂开源的代码，最重要的基础就是掌握Native和Java层面的Hook。
Java层面的hook主要是基于反射技术，大家都比较熟悉了，那我们来聊一聊Native层面的Hook。在JVM层面，Android使用Android PLT （Procedure Linkage Table）Hook和Inline Hook、ptrace三种主流的技术。
Matrix采用PLT的技术来实现SO文件API的Hook。
ELF: en.wikipedia.org/wiki/Execut…
refspecs.linuxbase.org/elf/elf.pdf
ELF文件的三种形式：
- 可重定位的对象文件(Relocatable file)，也就是我们熟悉的那些.o文件，当然.a库也算（因为它是.o的集合）
- 可执行的对象文件(Executable file)，linux下的可执行文件
- 可被共享的对象文件(Shared object file)，动态链接库.so
我们思考下C的程序是需要进行编译和链接再到最后的运行的。那么ELF文件从这个参与程序运行的角度也是分为2种视图的。
ELF header 位于文件的最开始处，描述整个文件的组织结构。Program Header Table 告诉系统如何创建进程镜像，在执行程序时必须存在，在 relocatable files 中则不需要。每个 program header 分别描述一个 segment，包括 segment 在文件和内存中的大小及地址等等。执行视图中的 segment 其实是由很多个 section 组成。在一个进程镜像中通常具有 text segment 和 data segment 等等。
关于重定位的作用和概念
重定位就是把符号引用与符号定义链接起来的过程，这也是 android linker 的主要工作之一。当程序中调用一个函数时，相关的 call 指令必须在执行期将控制流转到正确的目标地址。所以，so 文件中必须包含一些重定位相关的信息，linker 据此完成重定位的工作。
android.googlesource.com/platform/bi…
符号表表项的结构为elf32_sym：
typedef struct elf32_sym {
Elf32_Word st_name; /* 名称 – index into string table */
Elf32_Addr st_value; /* 偏移地址 */
Elf32_Word st_size; /* 符号长度（ 例如，函数的长度） */
unsigned char st_info; /* 类型和绑定类型 */
unsigned char st_other; /* 未定义 */
Elf32_Half st_shndx; /* section header的索引号，表示位于哪个section中 */
} Elf32_Sym;
重定位核心代码：
androidxref.com/8.0.0_r4/xr… （具体的重定位类型定义和计算方法可以参考elf说明文档的 4.6.1.2 小节）
Android PLT Hook的基本原理
Linux在执行动态链接的ELF的时候，为了优化性能使用了一个叫延时绑定的策略。当在动态链接的ELF程序里调用共享库的函数时，第一次调用时先去查找PLT表中相应的项目，而PLT表中再跳跃到GOT表中希望得到该函数的实际地址，但这时GOT表中指向的是PLT中那条跳跃指令下面的代码，最终会执行_dl_runtime_resolve()并执行目标函数。因此，PLT Hook通过直接修改GOT表，使得在调用该共享库的函数时跳转到的是用户自定义的Hook功能代码。
IO 监控流程：
JNIEXPORT jboolean JNICALL
Java_com_tencent_matrix_iocanary_core_IOCanaryJniBridge_doHook(JNIEnv *env, jclass type) {
__android_log_print(ANDROID_LOG_INFO, kTag, "doHook");
for (int i = 0; i < TARGET_MODULE_COUNT; ++i) {
const char* so_name = TARGET_MODULES[i];
__android_log_print(ANDROID_LOG_INFO, kTag, "try to hook function in %s.", so_name);
loaded_soinfo* soinfo = elfhook_open(so_name);
if (!soinfo) {
__android_log_print(ANDROID_LOG_WARN, kTag, "Failure to open %s, try next.", so_name);
continue;
}
//hook OS
elfhook_replace(soinfo, "open", (void*)ProxyOpen, (void**)&original_open);
elfhook_replace(soinfo, "open64", (void*)ProxyOpen64, (void**)&original_open64);
bool is_libjavacore = (strstr(so_name, "libjavacore.so") != nullptr);
if (is_libjavacore) {
if (!elfhook_replace(soinfo, "read", (void*)ProxyRead, (void**)&original_read)) {
__android_log_print(ANDROID_LOG_WARN, kTag, "doHook hook read failed, try __read_chk");
if (!elfhook_replace(soinfo, "__read_chk", (void*)ProxyRead, (void**)&original_read)) {
__android_log_print(ANDROID_LOG_WARN, kTag, "doHook hook failed: __read_chk");
elfhook_close(soinfo);
return false;
}
}
//hook OS
if (!elfhook_replace(soinfo, "write", (void*)ProxyWrite, (void**)&original_write)) {
__android_log_print(ANDROID_LOG_WARN, kTag, "doHook hook write failed, try __write_chk");
if (!elfhook_replace(soinfo, "__write_chk", (void*)ProxyWrite, (void**)&original_write)) {
__android_log_print(ANDROID_LOG_WARN, kTag, "doHook hook failed: __write_chk");
elfhook_close(soinfo);
return false;
}
}
}
//hook OS
elfhook_replace(soinfo, "close", (void*)ProxyClose, (void**)&original_close);
elfhook_close(soinfo);
}
return true;
}
hook的替换核心代码：（本质上就是置指针替换）
看看代理方法：
很明显腾讯的人没有考虑到自线程的问题。这里可以优化的。具体的其他部分的细节请参见源码。
Matrix的模块内存泄漏监测核心源码分析
设计目的：
- 自动且较为准确地监测Activity泄漏，发现泄漏之后再触发Dump Hprof而不是根据预先设定的内存占用阈值盲目触发
- 自动获取泄漏的Activity和冗余Bitmap对象的引用链
- 能灵活地扩展Hprof的分析逻辑，必要时允许提取Hprof文件人工分析
为了解决线上监测和后台分析，Matrix的ResourceCanary最终决定将监测步骤和分析步骤拆成两个独立的工具，以满足设计目标。
- Hprof文件留在了服务端，为人工分析提供了机会
- 如果跳过触发Dump Hprof，甚至可以把监测步骤在现网环境启用，以发现测试阶段难以触发的Activity泄漏

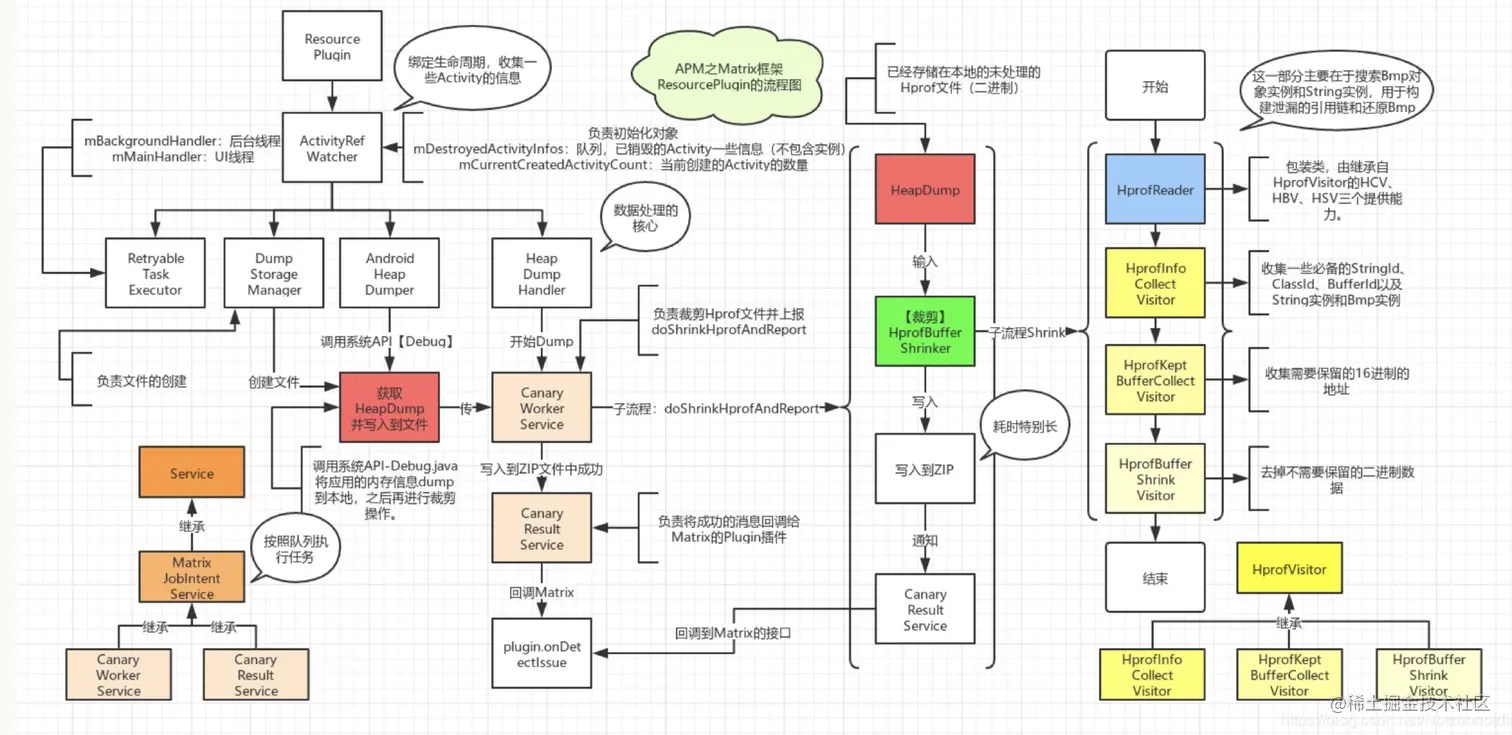

客户端解决的问题是内存泄漏的监测和Hprof文件的裁剪，具体看下面的流程图：
ResourcePlugin
ResourcePlugin是该模块的入口，负责注册Android生命周期的监听以及配置部分参数和接口回调。
ActivityRefWatcher ActivityRefWatcher负责的任务有弹出Dump内存的Dialog、Dump内存数据、读取内存数据裁剪Hprof文件、生成包含裁剪后的Hprof以及泄漏的Activity的信息（进程号、Activity名、时间等）、通知主线程完成内存信息的备份并关闭Dialog。
我们看下最为核心的内存泄漏监测代码：
//ActivityRefWatcher
private final Application.ActivityLifecycleCallbacks mRemovedActivityMonitor = new ActivityLifeCycleCallbacksAdapter() {
private int mAppStatusCounter = 0;
private int mUIConfigChangeCounter = 0;
@Override
public void onActivityCreated(Activity activity, Bundle savedInstanceState) {
mCurrentCreatedActivityCount.incrementAndGet();
}
@Override
public void onActivityStarted(Activity activity) {
if (mAppStatusCounter <= 0) {
MatrixLog.i(TAG, "we are in foreground, start watcher task.");
mDetectExecutor.executeInBackground(mScanDestroyedActivitiesTask);
}
if (mUIConfigChangeCounter < 0) {
++mUIConfigChangeCounter;
} else {
++mAppStatusCounter;
}
}
@Override
public void onActivityStopped(Activity activity) {
if (activity.isChangingConfigurations()) {
--mUIConfigChangeCounter;
} else {
--mAppStatusCounter;
if (mAppStatusCounter <= 0) {
MatrixLog.i(TAG, "we are in background, stop watcher task.");
mDetectExecutor.clearTasks();
}
}
}
@Override
public void onActivityDestroyed(Activity activity) {
//当activity销毁的时候开始。。。
pushDestroyedActivityInfo(activity);
synchronized (mDestroyedActivityInfos) {
mDestroyedActivityInfos.notifyAll();
}
}
};
private void pushDestroyedActivityInfo(Activity activity) {
final String activityName = activity.getClass().getName();
//该Activity确认存在泄漏，且已经上报
if (isPublished(activityName)) {
MatrixLog.d(TAG, "activity leak with name %s had published, just ignore", activityName);
return;
}
final UUID uuid = UUID.randomUUID();
final StringBuilder keyBuilder = new StringBuilder();
//生成Activity实例的唯一标识
keyBuilder.append(ACTIVITY_REFKEY_PREFIX).append(activityName)
.append('_').append(Long.toHexString(uuid.getMostSignificantBits())).append(Long.toHexString(uuid.getLeastSignificantBits()));
final String key = keyBuilder.toString();
//构造一个数据结构，表示一个已被destroy的Activity
final DestroyedActivityInfo destroyedActivityInfo
= new DestroyedActivityInfo(key, activity, activityName, mCurrentCreatedActivityCount.get());
//放入ConcurrentLinkedQueue数据结构中，用于后续的检查
mDestroyedActivityInfos.add(destroyedActivityInfo);
}
内存泄漏的核心代码：
private final RetryableTask mScanDestroyedActivitiesTask = new RetryableTask() {
@Override
public Status execute() {
// If destroyed activity list is empty, just wait to save power.
while (mDestroyedActivityInfos.isEmpty()) {
synchronized (mDestroyedActivityInfos) {
try {
mDestroyedActivityInfos.wait();
} catch (Throwable ignored) {
// Ignored.
}
}
}
// Fake leaks will be generated when debugger is attached.
//Debug调试模式，检测可能失效，直接return
if (Debug.isDebuggerConnected() && !mResourcePlugin.getConfig().getDetectDebugger()) {
MatrixLog.w(TAG, "debugger is connected, to avoid fake result, detection was delayed.");
return Status.RETRY;
}
//创建一个对象的弱引用
final WeakReference<Object> sentinelRef = new WeakReference<>(new Object());
triggerGc();
//系统未执行GC，直接return
if (sentinelRef.get() != null) {
// System ignored our gc request, we will retry later.
MatrixLog.d(TAG, "system ignore our gc request, wait for next detection.");
return Status.RETRY;
}
final Iterator<DestroyedActivityInfo> infoIt = mDestroyedActivityInfos.iterator();
while (infoIt.hasNext()) {
final DestroyedActivityInfo destroyedActivityInfo = infoIt.next();
//该实例对应的Activity已被标泄漏，跳过该实例
if (isPublished(destroyedActivityInfo.mActivityName)) {
MatrixLog.v(TAG, "activity with key [%s] was already published.", destroyedActivityInfo.mActivityName);
infoIt.remove();
continue;
}
//若不能通过弱引用获取到Activity实例，表示已被回收，跳过该实例
if (destroyedActivityInfo.mActivityRef.get() == null) {
// The activity was recycled by a gc triggered outside.
MatrixLog.v(TAG, "activity with key [%s] was already recycled.", destroyedActivityInfo.mKey);
infoIt.remove();
continue;
}
//该Activity实例 检测到泄漏的次数+1
++destroyedActivityInfo.mDetectedCount;
//当前显示的Activity实例与泄漏的Activity实例相差几个Activity跳转
long createdActivityCountFromDestroy = mCurrentCreatedActivityCount.get() - destroyedActivityInfo.mLastCreatedActivityCount;
//若Activity实例 检测到泄漏的次数未达到阈值，或者泄漏的Activity与当前显示的Activity很靠近，可认为是一种容错手段(实际应用中有这种场景)，跳过该实例
if (destroyedActivityInfo.mDetectedCount < mMaxRedetectTimes
|| (createdActivityCountFromDestroy < CREATED_ACTIVITY_COUNT_THRESHOLD && !mResourcePlugin.getConfig().getDetectDebugger())) {
// Although the sentinel tell us the activity should have been recycled,
// system may still ignore it, so try again until we reach max retry times.
MatrixLog.i(TAG, "activity with key [%s] should be recycled but actually still \n"
+ "exists in %s times detection with %s created activities during destroy, wait for next detection to confirm.",
destroyedActivityInfo.mKey, destroyedActivityInfo.mDetectedCount, createdActivityCountFromDestroy);
continue;
}
MatrixLog.i(TAG, "activity with key [%s] was suspected to be a leaked instance.", destroyedActivityInfo.mKey);
if (mHeapDumper != null) {
final File hprofFile = mHeapDumper.dumpHeap();
if (hprofFile != null) {
markPublished(destroyedActivityInfo.mActivityName);
final HeapDump heapDump = new HeapDump(hprofFile, destroyedActivityInfo.mKey, destroyedActivityInfo.mActivityName);
mHeapDumpHandler.process(heapDump);
infoIt.remove();
} else {
MatrixLog.i(TAG, "heap dump for further analyzing activity with key [%s] was failed, just ignore.",
destroyedActivityInfo.mKey);
infoIt.remove();
}
} else {
// Lightweight mode, just report leaked activity name.
MatrixLog.i(TAG, "lightweight mode, just report leaked activity name.");
markPublished(destroyedActivityInfo.mActivityName);
if (mResourcePlugin != null) {
final JSONObject resultJson = new JSONObject();
try {
resultJson.put(SharePluginInfo.ISSUE_ACTIVITY_NAME, destroyedActivityInfo.mActivityName);
} catch (JSONException e) {
MatrixLog.printErrStackTrace(TAG, e, "unexpected exception.");
}
mResourcePlugin.onDetectIssue(new Issue(resultJson));
}
}
}
return Status.RETRY;
}
};
RetryableTaskExecutor
RetryableTaskExecutor中包含了两个Handler对象，一个mBackgroundHandler和mMainHandler，分别给主线程和后台的线程提交任务。默认重试次数是3。
AndroidHeapDumper
AndroidHeapDumper这个其实就是封装了android.os.Debug的接口的类。主要是用系统提供的类android.os.DebugDump内存信息到本地，android.os.Debug会在本地生成一个Hprof文件，也是Matrix需要分析和裁剪的原始文件。
注意：一般Dump一次要5s～15s之间，线上建议不要使用，有一定的风险。
Dump的时候，AndroidHeapDumper会展示一个Dialog提示当前正在Dump中，Dump完毕就会将Dialog关闭。
Debug.dumpHprofData(hprofFile.getAbsolutePath());
Matrix的模块Trace模块核心源码分析
Trace Canary: 用于监控界面流畅性、启动耗时、页面切换耗时、慢函数及卡顿等问题。（思考一下，技术上怎么实现）
入口函数探针分析：
public class TracePlugin extends Plugin {
private static final String TAG = "Matrix.TracePlugin";
private final TraceConfig traceConfig;
private EvilMethodTracer evilMethodTracer;//慢函数
private StartupTracer startupTracer; //启动监测
private FrameTracer frameTracer; //fps
private AnrTracer anrTracer; //anr
public TracePlugin(TraceConfig config) {
this.traceConfig = config;
}
...
【关键知识点1】: MessageQueue中的IdleHandler接口有什么用？
在Android中，我们可以处理Message，这个Message我们可以立即执行也可以delay 一定时间执行。Handler线程在执行完所有的Message消息，它会wait，进行阻塞，直到有新的Message到达。如果这样子，那么这个线程也太浪费了。MessageQueue提供了另一类消息，IdleHandler。也就是说当我们的MessageQueue中的消息被处理完后，就会触发一次或者多次回调消息。
应用场景：1、比如主线程在开始加载页面完成后，如果线程空闲就提前加载些二级页面的内容。
2、消息触发器 例如在APM中的作用
3、优化Activity的启动时间，在Resume中是不是可以增加idle的监听
Looper.myQueue().addIdleHandler(() -> {
initializeData();
return false;
});
源码分析：
Message next(){
// Return here if the message loop has already quit and been disposed.
// This can happen if the application tries to restart a looper after quit
// which is not supported.
final long ptr = mPtr;
if (ptr == 0) {
return null;
}
int pendingIdleHandlerCount = -1; // -1 only during first iteration
int nextPollTimeoutMillis = 0;
for (;;) {
if (nextPollTimeoutMillis != 0) {
Binder.flushPendingCommands();
}
nativePollOnce(ptr, nextPollTimeoutMillis);
synchronized (this) {
// Try to retrieve the next message. Return if found.
final long now = SystemClock.uptimeMillis();
Message prevMsg = null;
Message msg = mMessages;
if (msg != null && msg.target == null) {
// Stalled by a barrier. Find the next asynchronous message in the queue.
do {
prevMsg = msg;
msg = msg.next;
} while (msg != null && !msg.isAsynchronous());
}
if (msg != null) {
if (now < msg.when) {
// Next message is not ready. Set a timeout to wake up when it is ready.
nextPollTimeoutMillis = (int) Math.min(msg.when - now, Integer.MAX_VALUE);
} else {
// Got a message.
mBlocked = false;
if (prevMsg != null) {
prevMsg.next = msg.next;
} else {
mMessages = msg.next;
}
msg.next = null;
if (DEBUG) Log.v(TAG, "Returning message: " + msg);
msg.markInUse();
return msg;
}
} else {
// No more messages.
nextPollTimeoutMillis = -1;
}
// Process the quit message now that all pending messages have been handled.
if (mQuitting) {
dispose();
return null;
}
// If first time idle, then get the number of idlers to run.
// Idle handles only run if the queue is empty or if the first message
// in the queue (possibly a barrier) is due to be handled in the future.
if (pendingIdleHandlerCount < 0
&& (mMessages == null || now < mMessages.when)) {
pendingIdleHandlerCount = mIdleHandlers.size();
}
if (pendingIdleHandlerCount <= 0) {
// No idle handlers to run. Loop and wait some more.
mBlocked = true;
continue;
}
if (mPendingIdleHandlers == null) {
mPendingIdleHandlers = new IdleHandler[Math.max(pendingIdleHandlerCount, 4)];
}
mPendingIdleHandlers = mIdleHandlers.toArray(mPendingIdleHandlers);
}
// Run the idle handlers.
// We only ever reach this code block during the first iteration.
for (int i = 0; i < pendingIdleHandlerCount; i++) {
final IdleHandler idler = mPendingIdleHandlers[i];
mPendingIdleHandlers[i] = null; // release the reference to the handler
boolean keep = false;
try {
keep = idler.queueIdle();
} catch (Throwable t) {
Log.wtf(TAG, "IdleHandler threw exception", t);
}
//根据IdleHandler中的回掉方法来判断是否移除
if (!keep) {
synchronized (this) {
mIdleHandlers.remove(idler);
}
}
}
// Reset the idle handler count to 0 so we do not run them again.
pendingIdleHandlerCount = 0;
// While calling an idle handler, a new message could have been delivered
// so go back and look again for a pending message without waiting.
nextPollTimeoutMillis = 0;
}
}
LooperMonitor类监测卡顿问题：
发生在Android主线程的每16ms重绘操作依赖于Main Looper中消息的发送和获取。如果App一切运行正常，无卡顿无丢帧现象发生，那么开发者的代码在主线程Looper消息队列中发送和接收消息的时间会很短，理想情况是16ms，这是也是Android系统规定的时间。但是，如果一些发生在主线程的代码写的太重，执行任务花费时间太久，就会在主线程延迟Main Looper的消息在16ms尺度范围内的读和写。
我们如何检测卡顿的问题？
使用主线程的Looper监测系统发生的卡顿和丢帧。编程技巧是设置一个阈值，看是否可以打印stack信息。
网络上说使用Android的Choreographer监测App发生的UI卡顿丢帧问题，本质上还是利用了Android的主线程的Looper消息机制。Android 系统每隔 16.67 ms 都会发送一个 VSYNC 信号触发 UI 的渲染，正常情况下两个 VSYNC 信号之间是 16.67 ms ，如果超过 16.67 ms 则可以认为渲染发生了卡顿。
Choreographer.getInstance()
.postFrameCallback(new Choreographer.FrameCallback() {
@Override
public void doFrame(long l) {
if(frameTimeNanos - mLastFrameNanos > 100) {
...
}
mLastFrameNanos = frameTimeNanos;
Choreographer.getInstance().postFrameCallback(this);
}
});
本质：判断相邻的两次 FrameCallback.doFrame(long l) 间隔是否超过阈值，如果超过阈值则发生了卡顿，则可以在另外一个子线程中 dump 当前主线程的堆栈信息进行分析。
消息处理
UIThreadMonitor类
init():
public void init(TraceConfig config) {
if (Thread.currentThread() != Looper.getMainLooper().getThread()) {
throw new AssertionError("must be init in main thread!");
}
this.isInit = true;
this.config = config;
choreographer = Choreographer.getInstance();
callbackQueueLock = reflectObject(choreographer, "mLock");
callbackQueues = reflectObject(choreographer, "mCallbackQueues"); // 代码 1
addInputQueue = reflectChoreographerMethod(callbackQueues[CALLBACK_INPUT], ADD_CALLBACK, long.class, Object.class, Object.class); // 代码 2
addAnimationQueue = reflectChoreographerMethod(callbackQueues[CALLBACK_ANIMATION], ADD_CALLBACK, long.class, Object.class, Object.class); // 代码 3
addTraversalQueue = reflectChoreographerMethod(callbackQueues[CALLBACK_TRAVERSAL], ADD_CALLBACK, long.class, Object.class, Object.class); // 代码 4
frameIntervalNanos = reflectObject(choreographer, "mFrameIntervalNanos");
LooperMonitor.register(new LooperMonitor.LooperDispatchListener() { // 代码 5
@Override
public boolean isValid() {
return isAlive;
}
@Override
public void dispatchStart() {
super.dispatchStart();
UIThreadMonitor.this.dispatchBegin(); // 代码 6
}
@Override
public void dispatchEnd() {
super.dispatchEnd();
UIThreadMonitor.this.dispatchEnd(); // 代码 7
}
});
......
}
-
代码 1：
- 通过反射拿到了 Choreographer 实例的 mCallbackQueues 属性，mCallbackQueues 是一个回调队列数组 CallbackQueue[] mCallbackQueues，其中包括四个回调队列，
- 第一个是输入事件回调队列 CALLBACK_INPUT = 0，
- 第二个是动画回调队列 CALLBACK_ANIMATION = 1，
- 第三个是遍历绘制回调队列 CALLBACK_TRAVERSAL = 2，
- 第四个是提交回调队列 CALLBACK_COMMIT = 3。 这四个阶段在每一帧的 UI 渲染中是依次执行的，每一帧中各个阶段开始时都会回调 mCallbackQueues 中对应的回调队列的回调方法。
- 通过反射拿到了 Choreographer 实例的 mCallbackQueues 属性，mCallbackQueues 是一个回调队列数组 CallbackQueue[] mCallbackQueues，其中包括四个回调队列，
-
代码 2：
- 通过反射拿到输入事件回调队列的 addCallbackLocked 方法
-
代码 3：
- 通过反射拿到动画回调队列的 addCallbackLocked 方法
-
代码 4：
- 通过反射拿到遍历绘制回调队列的addCallbackLocked 方法
-
代码 5：
- 通过 LooperMonitor.register(LooperDispatchListener listener) 方法向 LooperMonitor 中设置 LooperDispatchListener listener
-
代码 6：
- 在 Looper.loop() 中的消息处理开始时的回调
-
代码 7：
- 在 Looper.loop() 中的消息处理结束时的回调
核心：
private void dispatchBegin() {
//记录2个时间 线程起始时间 和CPU的开始时间
token = dispatchTimeMs[0] = SystemClock.uptimeMillis();
dispatchTimeMs[2] = SystemClock.currentThreadTimeMillis();
AppMethodBeat.i(AppMethodBeat.METHOD_ID_DISPATCH);
synchronized (observers) {
for (LooperObserver observer : observers) {
if (!observer.isDispatchBegin()) {
observer.dispatchBegin(dispatchTimeMs[0], dispatchTimeMs[2], token);
}
}
}
}
private void dispatchEnd() { // 代码 3
if (isBelongFrame) {
doFrameEnd(token);
}
dispatchTimeMs[3] = SystemClock.currentThreadTimeMillis();
dispatchTimeMs[1] = SystemClock.uptimeMillis();
AppMethodBeat.o(AppMethodBeat.METHOD_ID_DISPATCH);
synchronized (observers) {
for (LooperObserver observer : observers) {
if (observer.isDispatchBegin()) {
observer.dispatchEnd(dispatchTimeMs[0], dispatchTimeMs[2], dispatchTimeMs[1], dispatchTimeMs[3], token, isBelongFrame);
}
}
}
}
核心点总结：
- 在 UIThreadMonitor 中有两个长度是三的数组
queueStatus和queueCost分别对应着每一帧中输入事件阶段、动画阶段、遍历绘制阶段的状态和耗时，queueStatus有三个值：DO_QUEUE_DEFAULT、DO_QUEUE_BEGIN 和 DO_QUEUE_END。 UIThreadMonitor实现Runnable接口，也是为了将UIThreadMonitor作为输入事件回调CALLBACK_INPUT的回调方法，设置到Choreographer中去的。
看到这里应该搞明白了卡顿的检测原理，那么FPS的计算呢？
每一帧的时间信息通过 HashSet<LooperObserver> observers 回调出去，看一下是在哪里向 observers 添加 LooperObserver 回调的。主要看一下 FrameTracer 这个类，其中涉及到了帧率 FPS 的计算相关的代码。
FPSCollector 是 FrameTracer 的一个内部类，实现了 IDoFrameListener 接口，主要逻辑是在 doFrameAsync() 方法中
- 代码 1：会根据当前 ActivityName 创建一个对应的 FrameCollectItem 对象，存放在 HashMap 中
- 代码 2：调用
FrameCollectItem#collect()，计算帧率 FPS 等一些信息 - 代码 3：如果此 Activity 的绘制总时间超过 timeSliceMs（默认是 10s），则调用
FrameCollectItem#report()上报统计数据，并从 HashMap 中移除当前 ActivityName 和对应的 FrameCollectItem 对象
private class FPSCollector extends IDoFrameListener {
private Handler frameHandler = new Handler(MatrixHandlerThread.getDefaultHandlerThread().getLooper());
private HashMap<String, FrameCollectItem> map = new HashMap<>();
@Override
public Handler getHandler() {
return frameHandler;
}
@Override
public void doFrameAsync(String focusedActivityName, long frameCost, int droppedFrames) {
super.doFrameAsync(focusedActivityName, frameCost, droppedFrames);
if (Utils.isEmpty(focusedActivityName)) {
return;
}
FrameCollectItem item = map.get(focusedActivityName); // 代码 1
if (null == item) {
item = new FrameCollectItem(focusedActivityName);
map.put(focusedActivityName, item);
}
item.collect(droppedFrames); // 代码 2
if (item.sumFrameCost >= timeSliceMs) { // report // 代码 3
map.remove(focusedActivityName);
item.report();
}
}
}
FrameCollectItem:计算FPS。
-
根据
float fps = Math.min(60.f, 1000.f * sumFrame / sumFrameCost)计算 fps 值 -
sumDroppedFrames 统计总的掉帧个数
-
sumFrameCost 代表总耗时
计算帧率参考资料：
github.com/friendlyrob… 熟读代码 并应用到自己的项目中。

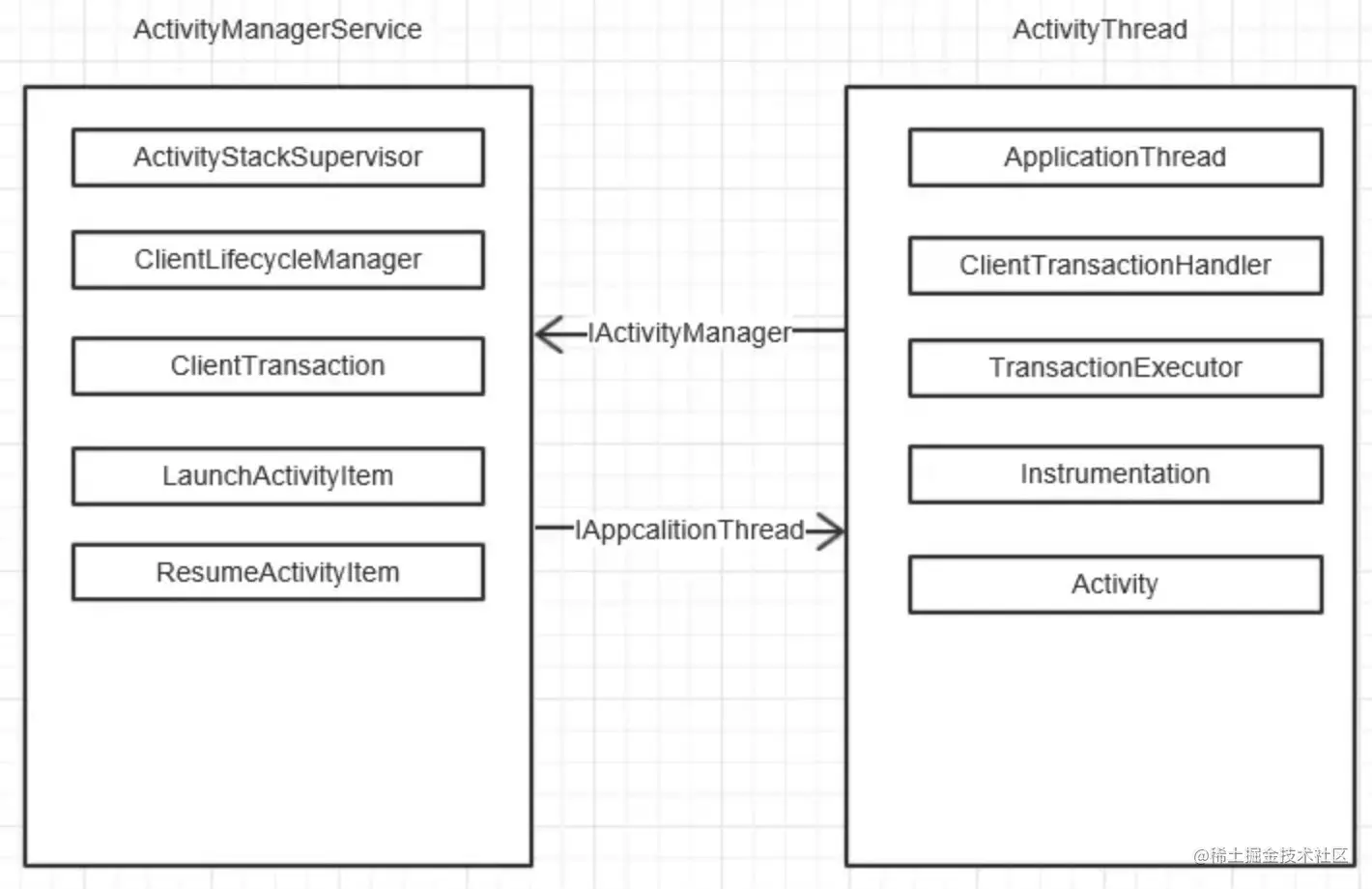

关于hook的部分：
利用了反射机制进行了hook，代码比较清晰，目的很明确就是利用自己写的HackCallback来替换ActivityThread类里的mCallback，达到偷梁换柱的效果，这样做的意义就是可以拦截mCallback的原有的消息，然后选择自己要处理的消息。搞清楚Activity的启动流程 AMS和ActivityThread进程之间的交互。
获取到Activity的启动时机。
AppMethodBeat 通过hook记录每个方法执行的时间。
/**
* hook method when it's called in.
*
* @param methodId
*/
public static void i(int methodId) {
if (status <= STATUS_STOPPED) {
return;
}
if (methodId >= METHOD_ID_MAX) {
return;
}
if (status == STATUS_DEFAULT) {
synchronized (statusLock) {
if (status == STATUS_DEFAULT) {
realExecute();
status = STATUS_READY;
}
}
}
if (Thread.currentThread().getId() == sMainThread.getId()) {
if (assertIn) {
android.util.Log.e(TAG, "ERROR!!! AppMethodBeat.i Recursive calls!!!");
return;
}
assertIn = true;
if (sIndex < Constants.BUFFER_SIZE) {
mergeData(methodId, sIndex, true);
} else {
sIndex = -1;
}
++sIndex;
assertIn = false;
}
}
/**
* hook method when it's called out.
*
* @param methodId
*/
public static void o(int methodId) {
if (status <= STATUS_STOPPED) {
return;
}
if (methodId >= METHOD_ID_MAX) {
return;
}
if (Thread.currentThread().getId() == sMainThread.getId()) {
if (sIndex < Constants.BUFFER_SIZE) {
mergeData(methodId, sIndex, false);
} else {
sIndex = -1;
}
++sIndex;
}
}
/**
* merge trace info as a long data
*
* @param methodId
* @param index
* @param isIn
*/
private static void mergeData(int methodId, int index, boolean isIn) {
if (methodId == AppMethodBeat.METHOD_ID_DISPATCH) {
//记录上面2个方法的时间差
sCurrentDiffTime = SystemClock.uptimeMillis() - sDiffTime;
}
long trueId = 0L;
if (isIn) {
trueId |= 1L << 63;
}
trueId |= (long) methodId << 43;
trueId |= sCurrentDiffTime & 0x7FFFFFFFFFFL;
sBuffer[index] = trueId;
checkPileup(index);
sLastIndex = index;
}
源码读到这里是不是可以想一想，我们应该怎么找方法的调用？
利用ASM技术完成在方法前执行“com/tencent/matrix/trace/core/AppMethodBeat”这个class里的i()方法，在每个方法最后执行o()方法。
ASM
应用场景：
- 无痕埋点
- hook
- apm监控
- 编译期间动态修改代码需求
ASM是什么
ASM 可以直接产生二进制的class 文件，也可以在增强既有类的功能。Java class 被存储在严格格式定义的 .class文件里，这些类文件拥有足够的元数据来解析类中的所有元素：类名称、方法、属性以及 Java 字节码（指令）。
blog.jamesdbloom.com/JavaCodeToB…
class 文件结构：
- Magic：该项存放了一个 Java 类文件的魔数（magic number）和版本信息。一个 Java 类文件的前 4 个字节被称为它的魔数。每个正确的 Java 类文件都是以 0xCAFEBABE 开头的，这样保证了 Java 虚拟机能很轻松的分辨出 Java 文件和非 Java 文件。
- **Version：**该项存放了 Java 类文件的版本信息，它对于一个 Java 文件具有重要的意义。因为 Java 技术一直在发展，所以类文件的格式也处在不断变化之中。类文件的版本信息让虚拟机知道如何去读取并处理该类文件。
- **Constant Pool：**该项存放了类中各种文字字符串、类名、方法名和接口名称、final 变量以及对外部类的引用信息等常量。虚拟机必须为每一个被装载的类维护一个常量池，常量池中存储了相应类型所用到的所有类型、字段和方法的符号引用，因此它在 Java 的动态链接中起到了核心的作用。常量池的大小平均占到了整个类大小的 60% 左右。
- Access_flag： 该项指明了该文件中定义的是类还是接口（一个 class 文件中只能有一个类或接口），同时还指名了类或接口的访问标志，如 public，private, abstract 等信息。ACC_
- This Class： 指向表示该类全限定名称的字符串常量的指针。
- Super Class： 指向表示父类全限定名称的字符串常量的指针。
- Interfaces： 一个指针数组，存放了该类或父类实现的所有接口名称的字符串常量的指针。以上三项所指向的常量，特别是前两项，在我们用 ASM 从已有类派生新类时一般需要修改：将类名称改为子类名称；将父类改为派生前的类名称；如果有必要，增加新的实现接口。
- Fields： 该项对类或接口中声明的字段进行了细致的描述。需要注意的是，fields 列表中仅列出了本类或接口中的字段，并不包括从超类和父接口继承而来的字段。
- Methods： 该项对类或接口中声明的方法进行了细致的描述。例如方法的名称、参数和返回值类型等。需要注意的是，methods 列表里仅存放了本类或本接口中的方法，并不包括从超类和父接口继承而来的方法。使用 ASM 进行 AOP 编程，通常是通过调整 Method 中的指令来实现的。
- Class attributes： 该项存放了在该文件中类或接口所定义的属性的基本信息。
核心类
- ClassReader：该类用来解析编译过的class字节码文件。（事件生产者）
- ClassWriter：该类用来重新构建编译后的类，比如说修改类名、属性以及方法，甚至可以生成新的类的字节码文件。（事件消费者，是ClassVisitor的子类）
- ClassVisitor：主要负责 “拜访” 类成员信息。其中包括标记在类上的注解，类的构造方法，类的字段，类的方法，静态代码块。
- AdviceAdapter：实现了MethodVisitor接口，主要负责 “拜访” 方法的信息，用来进行具体的方法字节码操作。
函数插桩
什么是函数插桩？
插桩：目标程序代码中某些位置插入或修改成一些代码，从而在目标程序运行过程中获取某些程序状态并加以分析。简单来说就是在代码中插入代码。 那么函数插桩，便是在函数中插入或修改代码。在Android编译过程中，往字节码里插入自定义的字节码，所以也可以称为字节码插桩。
作用
函数插桩可以帮助我们实现很多手术刀式的代码设计，如无埋点统计上报、轻量级AOP等。 应用到在Android中，可以用来做用行为统计、方法耗时统计等功能。
About Gradle Transform API
Transform的使用场景:
一般我们使用Transform会有下面两种场景
- 我们需要对编译class文件做自定义的处理。
- 我们需要读取编译产生的class文件，做一些其他事情，但是不需要修改它。
public abstract class Transform {
public abstract String getName(); //自定义的Transform的名字
public abstract Set<ContentType> getInputTypes(); //Transform处理的输入类型 (CLASSES、RESOURCES)
public abstract Set<? super Scope> getScopes();
public abstract boolean isIncremental(); // 是否支持增量编译
}
Scope代码：
enum Scope implements ScopeType {
/** Only the project content */
PROJECT(0x01), //只是当前工程的代码
/** Only the project's local dependencies (local jars) */
PROJECT_LOCAL_DEPS(0x02), // 工程的本地jar
/** Only the sub-projects. */
SUB_PROJECTS(0x04), // 只包含子工工程
/** Only the sub-projects's local dependencies (local jars). */
SUB_PROJECTS_LOCAL_DEPS(0x08),
/** Only the external libraries */
EXTERNAL_LIBRARIES(0x10),
/** Code that is being tested by the current variant, including dependencies */
TESTED_CODE(0x20),
/** Local or remote dependencies that are provided-only */
PROVIDED_ONLY(0x40);
}
测试代码：
public void transform(TransformInvocation invocation) {
for (TransformInput input : invocation.getInputs()) {
input.getJarInputs().parallelStream().forEach(jarInput -> {
File src = jarInput.getFile();
JarFile jarFile = new JarFile(file);
Enumeration<JarEntry> entries = jarFile.entries();
while (entries.hasMoreElements()) {
JarEntry entry = entries.nextElement();
//处理
}
}
}
