二、用d3制作常见的可视化图形有了上一节的基础，我们需要再了解几个进阶的概念。 domain(..) 用来设置输入数据的

准备

有了上一节的基础，我们需要再了解几个进阶的概念。

Scales

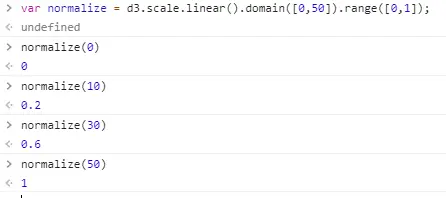

刻度，也就是把数据集重新调整刻度，比如创建一个线性刻度：

var normalize = d3.scale.linear().domain([0,50]).range([0,1])

domain(..) 用来设置输入数据的最大值和最小值，range(..)用来设置输出数据的最大和最小值。这里代表将创建了一个线性刻度，将[0,50] 映射到 [0,1]。验证一下：

Axes

坐标轴，可以说是可视化中非常重要的部分了，直接给一个例子：

    // 创建一个svg元素
    var svgElement = d3.select("body")
      .append("svg")
      .attr({"width" : 500, "height" : 500});
    //创建一个线性刻度, domain(显示的实际刻度值) 是 [0,50]  range（真实的长度） 是 [10,400]
    var xScale = d3.scale.linear().domain([0,50]).range([10,400]);
    // 基于此刻度生成坐标轴
    var xAxis = d3.svg.axis().scale(xScale)
      .ticks(5) // 限定刻度个数
      .orient("bottom"); // 坐标轴label位置
    // 包坐标轴都包在一组里g
    var x = svgElement.append("g")
      .call(xAxis);

样式：

    path {
      stroke: steelblue;
      fill: none;
      stroke-width: 2;
    }

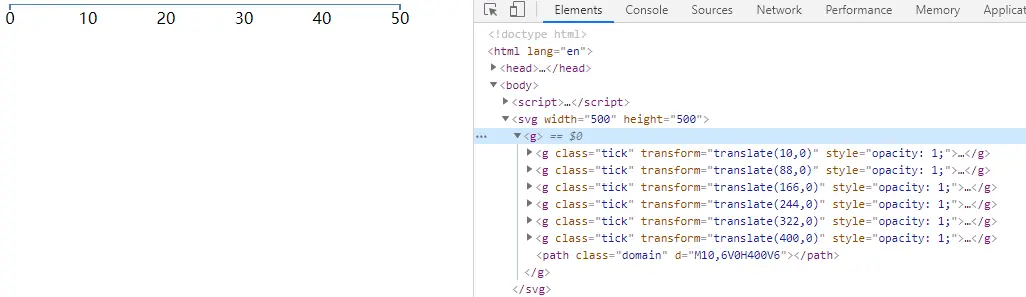

展示效果：

用d3.svg.axis()方法建立坐标轴，ticks()设置坐标轴拥有的刻度数, 如果调用这个函数则默认值是10。

数据加载

d3支持 JSON, CSV, TSV, XML,HTML等各种格式化的数据格式，并提供相应的加载api，例如加载TSV数据：

    d3.tsv("xxxx/data.tsv", function (error, data) {
      if (error)
        console.log(error);
      else
        console.table(data);
    });

创建基本的图表与代码复用

之前的概念都是为了建立各种经典可视化视图，下面就用线形图和区域图做入门示例。

线形图

线形图是应用最广泛的图表类型，通常是用来显示基于时间序列的数据表明随时间变化的趋势。

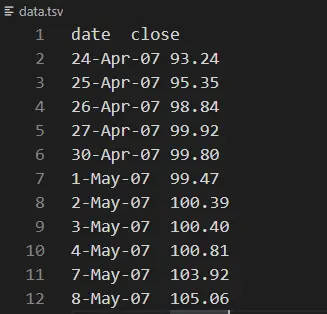

数据集

这里示例数据集仍然采用tsv的格式，是一个股票在一个时间跨度内的收盘价数据集合。

数据处理和格式转换

由于数据中心date和close都是字符串格式，在绘制之前需要将他们转换为可用的格式，在加载数据之前先进行数据的处理：

//Create a date parser
var ParseDate = d3.time.format("%d-%b-%y").parse;

//Read TSV file
d3.tsv("data.tsv", function(error, data){
    //Parse Data into useable format
    data.forEach(function(d){
    d.date = ParseDate(d.date);
    d.close = +d.close;
    //the + sign converts numeric string to number
    });

    //Print the data as a table in the console
    console.table(data);
});

处理完后数据转换为：

这里d3.time.format.parse函数可以将指定格式的时间数据转换为标准local时间格式；'+'号则强制类型转换将字符串转换为数字格式。

画线

我们在第一篇教程中讲过在svg中画线，需要给出每个点的坐标，这么多点是一个非常冗长的过程。在d3中我们只需要提供数据值和刻度d3就会自动帮我们完成这个繁重的工作，下面的代码就是一个可复用的线条生成器：
```
//Create a line generator
var valueline = d3.svg.line()
    .x(function(d){
        return xScale(d.date);
    })
    .y(function(d){
        return yScale(d.close);
    });
```

组合代码

根据前面两部分的步骤分解，我们在补充一下刻度的创建就可以完成整个绘图工作了，完整代码如下：

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>line chart</title>
  <script src="https://d3js.org/d3.v3.js"></script>
  <style>
    path{
      stroke: steelblue;
      fill: none;
      stroke-width: 2;
    }
    .axis path,
    .axis line {
      fill: none;
      stroke: grey;
      stroke-width: 1;
      /* 指定SVG元素<path>的渲染模式 */
      shape-rendering: crispEdges;
    }

  </style>
</head>

<body>
  <script>
    //Set margins and sizes
    var margin = {
      top: 20,
      bottom: 50,
      right: 30,
      left: 50
    };

    var width = 700 - margin.left - margin.right;
    var height = 500 - margin.top - margin.bottom;
    //Create date parser
    var ParseDate = d3.time.format("%d-%b-%y").parse;
    //Create x and y scale to scale inputs
    var xScale = d3.time.scale().range([0, width]);
    var yScale = d3.scale.linear().range([height, 0]);

    //Create x and y axes
    var xAxis = d3.svg.axis().scale(xScale)
      .orient("bottom")
      .ticks(5);
    var yAxis = d3.svg.axis().scale(yScale)
      .orient("left")
      .ticks(5);

    //Create a line generator
    var valueline = d3.svg.line()
      .x(function (d) {
        return xScale(d.date);
      })

      .y(function (d) {
        return yScale(d.close);
      });
    //Create an SVG element and append it to the DOM
    var svgElement = d3.select("body").append("svg")
      .attr({ "width": width + margin.left + margin.right, "height": height + margin.top + margin.bottom })
      .append("g")
      .attr("transform", "translate(" + margin.left + "," + margin.top + ")");
    //Read TSV file
    d3.tsv("./data.tsv", function (data) {
      //Parse Data into useable format
      data.forEach(function (d) {
        d.date = ParseDate(d.date);
        d.close = +d.close;
        //the + sign converts string automagically to number
      });

      //Set the domains of our scales
      xScale.domain(d3.extent(data, function (d) { return d.date; })); // d3.extent - find the minimum and maximum value in an array.
      yScale.domain([0, d3.max(data, function (d) { return d.close; })]);

      //append the svg path
      var path = svgElement.append("path")
        .attr("d", valueline(data));

      //Add X Axis
      var x = svgElement.append("g")
        .attr("class", "x axis")
        .attr("transform", "translate(0," + height + ")")
        .call(xAxis);

      //Add Y Axis
      var y = svgElement.append("g")
        .attr("class", "y axis")
        .call(yAxis);

      //Add label to y axis
      y.append("text")
        .attr("fill", "#000")
        .attr("transform", "rotate(-90)")
        .attr("y", 6)
        .attr("dy", "0.71em")
        .attr("text-anchor", "end")
        .text("Price ($)");
    });

  </script>
</body>

</html>

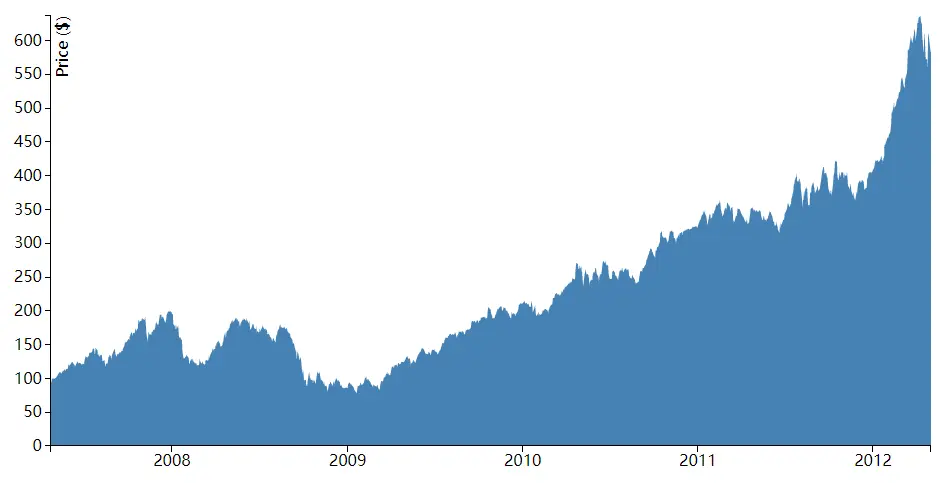

区域图

区域图和线形图唯一的区别就是在线下面标识出一片区域，因此只需要修改一点代码就可以变成区域图了。

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>area chart</title>
  <script src="https://d3js.org/d3.v3.js"></script>
  <style>
    .axis path,
    .axis line {
      fill: none;
      stroke: black;
      stroke-width: 1;
      shape-rendering: crispEdges;
    }
  </style>
</head>

<body>
  <script>
    //Set margins and sizes
    var margin = {
      top: 20,
      bottom: 50,
      right: 30,
      left: 50
    };

    var width = 960 - margin.left - margin.right;
    var height = 500 - margin.top - margin.bottom;
    //Create date parser
    var ParseDate = d3.time.format("%d-%b-%y").parse;
    //Create x and y scale to scale inputs
    var xScale = d3.time.scale().range([0, width]);
    var yScale = d3.scale.linear().range([height, 0]);

    //Create x and y axes
    var xAxis = d3.svg.axis().scale(xScale)
      .orient("bottom")
      .ticks(5);

    var yAxis = d3.svg.axis().scale(yScale)
      .orient("left");

    //Create a area generator
    var area = d3.svg.area()
      .x(function (d) {
        return xScale(d.date);
      })
      .y1(function (d) {
        return yScale(d.close);
      }); // area.y1 - get or set the y1-coordinate (topline) accessor.

    //Create an SVG element and append it to the DOM
    var svgElement = d3.select("body")
      .append("svg").attr({ "width": width + margin.left + margin.right, "height": height + margin.top + margin.bottom })
      .append("g")
      .attr("transform", "translate(" + margin.left + "," + margin.top + ")");

    //Read TSV file
    d3.tsv("./data.tsv", function (data) {
      //Parse Data into useable format
      data.forEach(function (d) {
        d.date = ParseDate(d.date);
        d.close = +d.close;
        //the + sign converts string automagically to number
      });

      //Set the domains of our scales
      xScale.domain(d3.extent(data, function (d) { return d.date; }));
      yScale.domain([0, d3.max(data, function (d) { return d.close; })]);
      area.y0(yScale(0));
      //append the svg path
      var path = svgElement.append("path")
        .attr("d", area(data))
        .attr("fill", "steelblue");
      //Add X Axis
      var x = svgElement.append("g")
        .attr("transform", "translate(0," + height + ")")
        .attr("class", "x axis")
        .call(xAxis);

      //Add Y Axis
      var y = svgElement.append("g")
        .call(yAxis)
        .attr("class", "y axis");

      //Add label to Y axis
      y.append("text")
        .attr("fill", "#000")
        .attr("transform", "rotate(-90)")
        .attr("y", 6)
        .attr("dy", "0.71em")
        .attr("text-anchor", "end")
        .text("Price ($)");
    });
  </script>
</body>

</html>

主要变化就是将线条生成器替换为区域生成器即可。

d3绘图基本步骤

根据上面两种图表的创建，我们可以提炼出一个比较标准的创建模块，按照如下步骤：

基本的html和css
预处理

a. 提前设定好图表的偏移、尺寸和变量等。

b. 创建刻度、坐标、色彩刻度等。

c. 创建数据处理函数例如时间解析器、百分比格式处理等。
可视化具体设计

这里根据不同的图表类型进行具体的代码，比如线条生成器和区域生成器。
创建svg
加载外部数据
组合代码
额外处理

包括标签、特效等。

这是一个推荐的比较标准的绘制步骤，并不是严格要求的，只是参考形成一个固定的风格，以便于理解和后期维护。下一节我们利用这些经验来绘制一个新的图表类型。

尝试一下

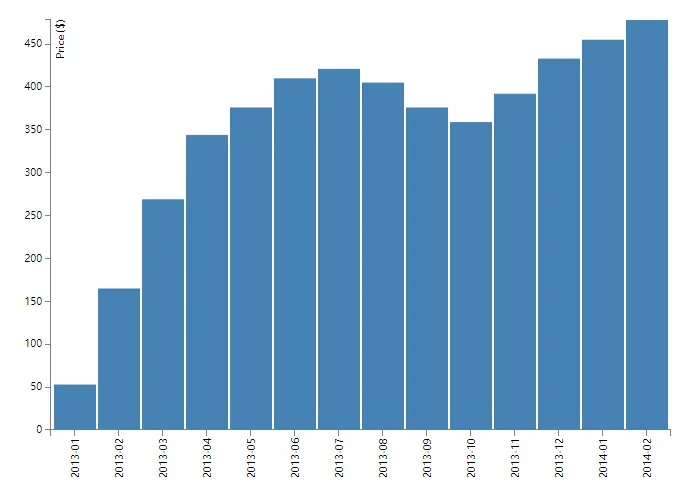

这一节按照上面的步骤来做一个柱状图，数据集采用csv格式：

1. 基本html和css

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>bar chart</title>
  <script src="https://d3js.org/d3.v3.js"></script>
  <style>
    .axis path,
    .axis line {
      fill: none;
      stroke: grey;
      stroke-width: 1;
      /* 指定SVG元素<path>的渲染模式 */
      shape-rendering: crispEdges;
    }

  </style>
</head>

<body>
  <script>

1. 预处理

    //Set margins and sizes
    var margin = {
      top: 20,
      bottom: 70,
      right: 30,
      left: 50
    };

    var width = 700 - margin.left - margin.right;
    var height = 500 - margin.top - margin.bottom;
    //Create date parser
    var ParseDate = d3.time.format("%Y-%m").parse;
    //Create x and y scale to scale inputs
    var xScale = d3.scale.ordinal().rangeRoundBands([0, width], .05);
    var yScale = d3.scale.linear().range([height, 0]);

    //Create x and y axes
    var xAxis = d3.svg.axis().scale(xScale)
      .orient("bottom")
      .tickFormat(d3.time.format("%Y-%m"));
    var yAxis = d3.svg.axis().scale(yScale)
      .orient("left")
      .ticks(10);

1. 可视化具体设计

柱状图不需要特别的设计。

1. 创建svg

    //Create an SVG element and append it to the DOM
    var svgElement = d3.select("body").append("svg")
      .attr({ "width": width + margin.left + margin.right, "height": height + margin.top + margin.bottom })
      .append("g")
      .attr("transform", "translate(" + margin.left + "," + margin.top + ")");

1. 加载外部数据

    //Read CSV file
    d3.csv("./bar-data.csv", function (data) {
      //Parse Data into useable format
      data.forEach(function (d) {
        d.date = ParseDate(d.date);
        d.value = +d.value;
        //the + sign converts string automagically to number
      });

      //Set the domains of our scales
      xScale.domain(data.map(function(d) { return d.date; }));
      yScale.domain([0, d3.max(data, function (d) { return d.value; })]);

1. 组合代码

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>bar chart</title>
  <script src="https://d3js.org/d3.v3.js"></script>
  <style>
    .axis {
      font: 10px sans-serif;
    }
    .axis path,
    .axis line {
      fill: none;
      stroke: grey;
      stroke-width: 1;
      /* 指定SVG元素<path>的渲染模式 */
      shape-rendering: crispEdges;
    }

  </style>
</head>

<body>
  <script>
    //Set margins and sizes
    var margin = {
      top: 20,
      bottom: 70,
      right: 30,
      left: 50
    };

    var width = 700 - margin.left - margin.right;
    var height = 500 - margin.top - margin.bottom;
    //Create date parser
    var ParseDate = d3.time.format("%Y-%m").parse;
    //Create x and y scale to scale inputs
    var xScale = d3.scale.ordinal().rangeRoundBands([0, width], .05);
    var yScale = d3.scale.linear().range([height, 0]);

    //Create x and y axes
    var xAxis = d3.svg.axis().scale(xScale)
      .orient("bottom")
      .tickFormat(d3.time.format("%Y-%m"));
    var yAxis = d3.svg.axis().scale(yScale)
      .orient("left")
      .ticks(10);

    //Create an SVG element and append it to the DOM
    var svgElement = d3.select("body").append("svg")
      .attr({ "width": width + margin.left + margin.right, "height": height + margin.top + margin.bottom })
      .append("g")
      .attr("transform", "translate(" + margin.left + "," + margin.top + ")");
    //Read CSV file
    d3.csv("./bar-data.csv", function (data) {
      //Parse Data into useable format
      data.forEach(function (d) {
        d.date = ParseDate(d.date);
        d.value = +d.value;
        //the + sign converts string automagically to number
      });

      //Set the domains of our scales
      xScale.domain(data.map(function(d) { return d.date; }));
      yScale.domain([0, d3.max(data, function (d) { return d.value; })]);

      //Add X Axis
      var x = svgElement.append("g")
        .attr("class", "x axis")
        .attr("transform", "translate(0," + height + ")")
        .call(xAxis)
        .selectAll("text")
        .style("text-anchor", "end")
        .attr("dx", "-.8em")
        .attr("dy", "-.55em")
        .attr("transform", "rotate(-90)" );

      //Add Y Axis
      var y = svgElement.append("g")
        .attr("class", "y axis")
        .call(yAxis);

      //Add label to y axis
      y.append("text")
        .attr("fill", "#000")
        .attr("transform", "rotate(-90)")
        .attr("y", 6)
        .attr("dy", "0.71em")
        .attr("text-anchor", "end")
        .text("Price ($)");

      svgElement.selectAll("rect")
        .data(data)
        .enter().append("rect")
        .style("fill", "steelblue")
        .attr("x", function(d) { return xScale(d.date); })
        .attr("width", xScale.rangeBand())
        .attr("y", function(d) { return yScale(d.value); })
        .attr("height", function(d) { return height - yScale(d.value); });
    });

  </script>
</body>

</html>

一个简单的柱状图就完成了：

其他常见图形

树状图、力导向图等常见的图形与新版本的d3写法也有不少变化，下面的教程再总结了。

二、用d3制作常见的可视化图形

准备
