WebGL不完全踩坑指北

鉴于现在各大社区已经有了很详细的WebGL入门指南，本篇就不再赘述WebGL的介绍和一些用法了。本篇就具体介绍一下使用WebGL中的一些实践。

透明度问题

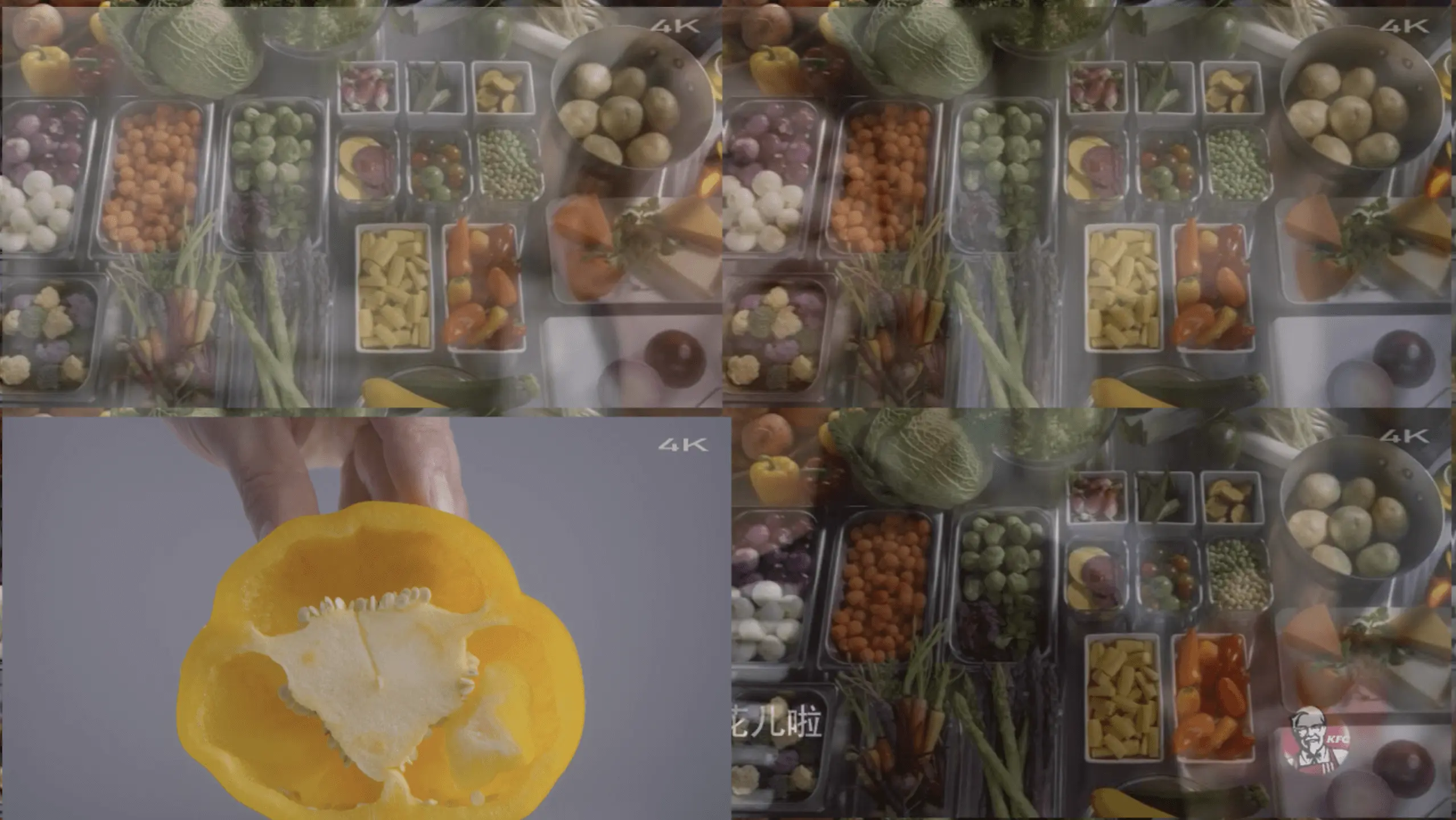

才接触WebGL的新手可能会遇到一个令人困惑的问题，我在shader中设置了透明度，然后渲染出来的结果居然是这个鸟样？？？ (这里我们用了一张蔬菜水果的图作为背景)

怎么有的地方变得那么亮？

下面这张才是我想要的结果啊～！

通过查询资料，我发现有这样的问题

WebGL是被浏览器混合在页面中，默认使用的是预乘阿尔法通道

什么叫预乘阿尔法通道？

预乘阿尔法通道就是将透明度与RGB依次相乘后的颜色表示， 例如： rgba(255, 0, 0, 0.5) 使用预乘阿尔法通道，则颜色为rgb(127, 0, 0);

要解决这个问题，我们可以在获取webgl上下文的时候加一个选项，告诉浏览器我们不想使用预乘阿尔法通道

    let gl = canvas.getContext('webgl', {
        premultipliedAlpha: false
    });

这样就解决了上述的问题

传入纹理导致的性能问题

在WebGL中，要使用图片就必须使用纹理(Texture)来进行处理。具体就是通过gl.texImage2D这个API将我们的图片/视频作为一个纹理传入到WebGL中。我先描述下具体的场景：

在某个产品中，需要使用Canvas对视频和图片进行渲染，换而言之，就是不能直接使用video和img标签来直接展示。一般才入门WebGL的新手可能会写出以下的代码：

// 先将video传入GPU中作为纹理并绘制
gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, video);
gl.drawArrays(gl.TRIANGLES, 0, vertexCount);

// 再将img传入GPU中作为纹理并绘制
gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, img);
gl.drawArrays(gl.TRIANGLES, 0, vertexCount);

这样乍一看没什么问题，的确，如果canvas仅仅只绘制一次的或者绘制的频率很低，这样做的问题不大。但是由于有video的存在，video每一帧的画面都是不同的，所以需要不停的调用上面的代码来向GPU中传入video的画面，但是由于video和img使用了同一个纹理单元，所以video向GPU传递了纹理过后，之前传过的img也需要重新传递一次。

我们运行程序可以发现操作变得卡顿起来了，打开FPS Meter可以发现我们的刷新率只有23.9FPS！这是为什么呢？

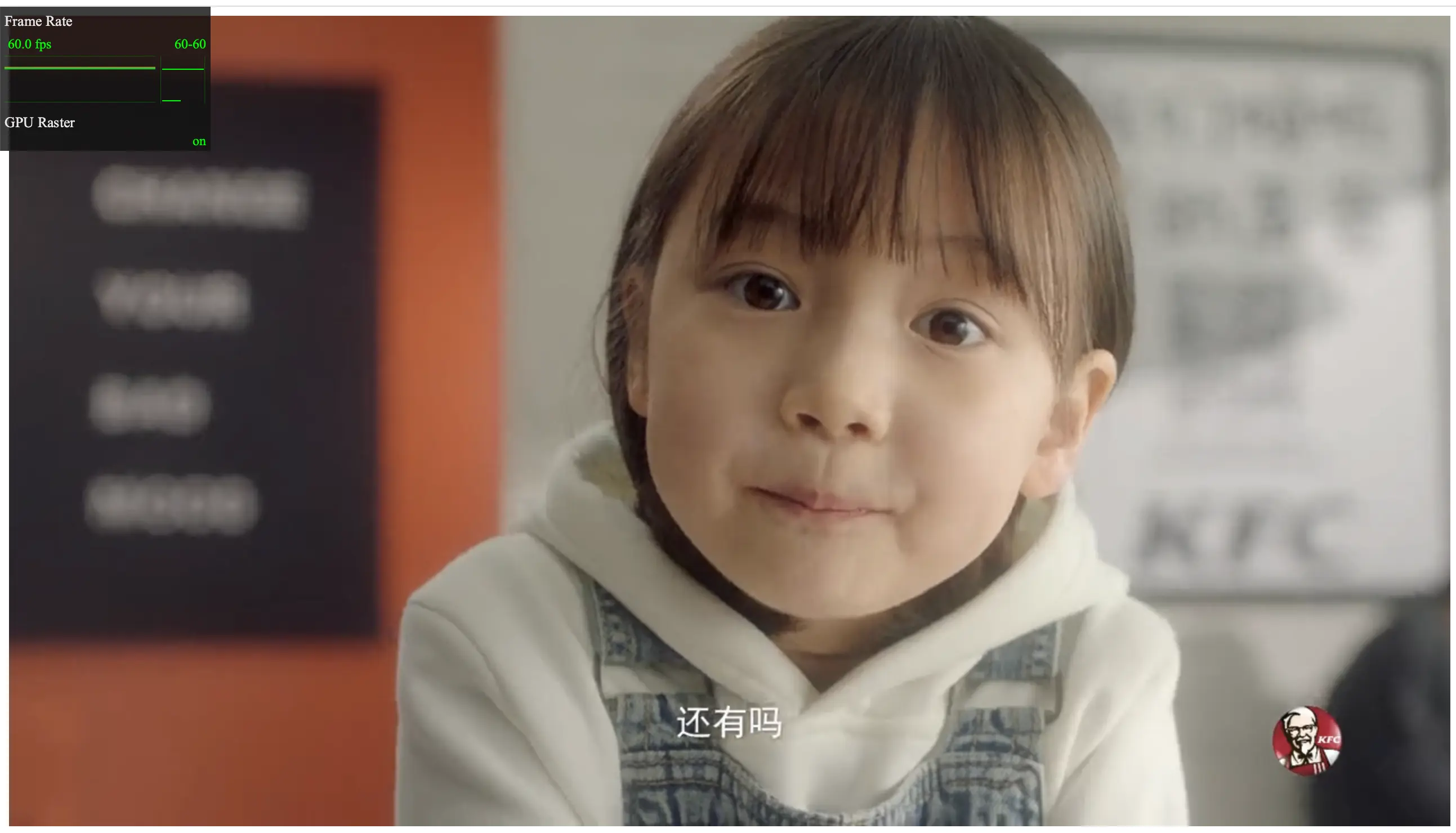

对比不渲染图片的情况下：

FPS可以达到60。实际上通过查看performance，此时texImage2D只花费了0.1ms。如下图：

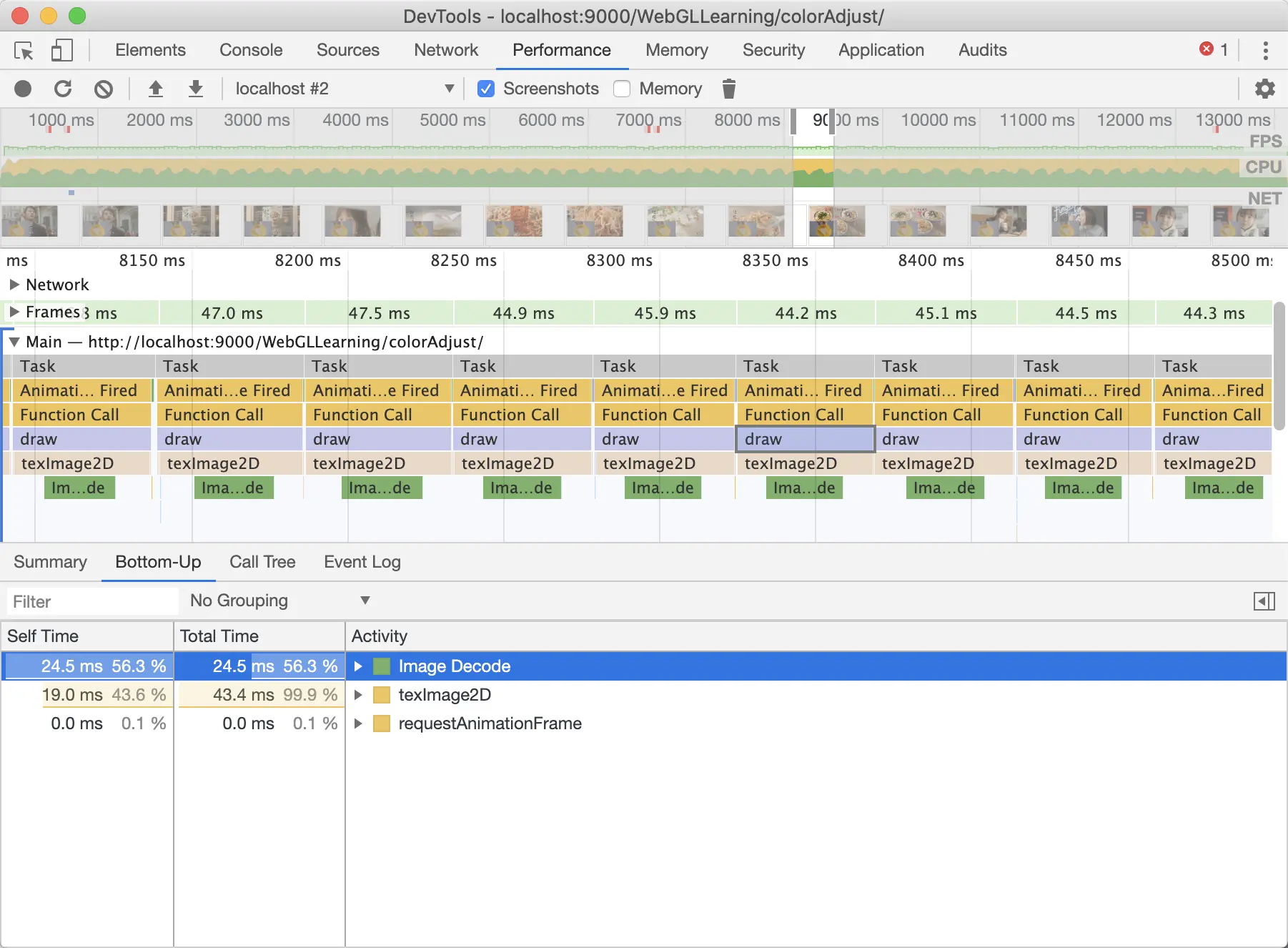

我们可以打开performance来记录以下当前程序中比较耗时的操作，具体如下：

通过上图我们可以很清晰的看到，在一帧中，我们只调用了draw这个函数，在这个函数中花费时间最多的就是texImage2D这个函数了。为什么只渲染视频的时候texImage2D只需要0.1ms，这里却需要这么久？ 我们仔细观察发现，再渲染有图片的情况时，texImage2D中还多了一个函数Image Decode，这又是干什么用的呢？ 顾名思义，这就是将图片格式解码为裸RGBA数据。而且图片越大越清晰，花费的时间也就越多。 那么，如果我们传入GPU中的就是解码好的RGBA数据，效果会不会好很多呢？

通过查询资料，我发现createImageBitmap这样的一个API，可以将img标签解码为ImageBitmap也就是图片解码后的数据了，这样我们试试

    createImageBitmap(image).then(bitmap => {
        image = bitmap;
    })

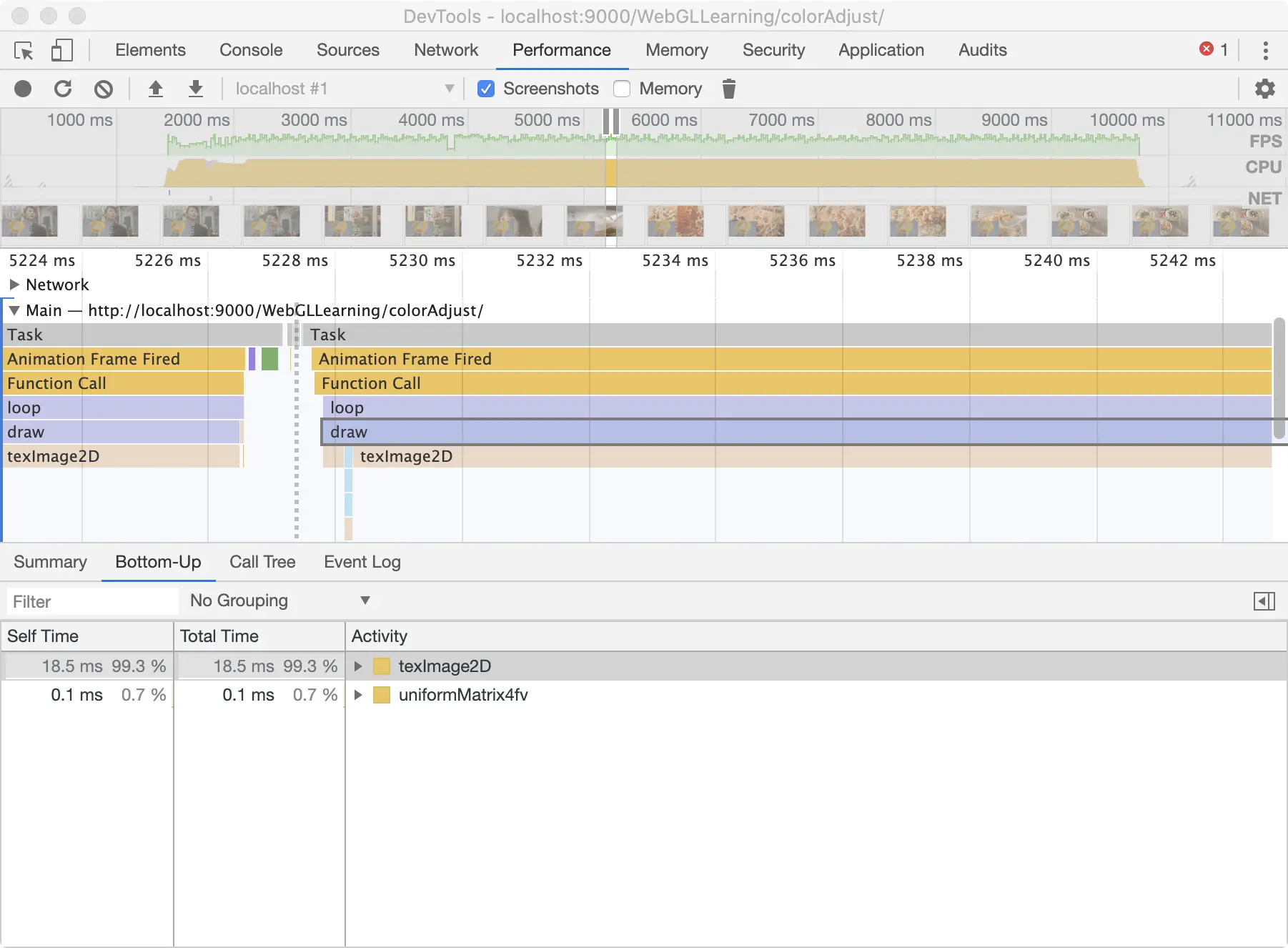

可以看到，没有Image Decode的过程了，texImage2D的时间变短了，FPS也来到了平均50帧了。但是还是跟传入视频的数据有很大的差异，这仅仅是单纯的由于图片数据量实在太大导致的了。因为这里我使用的是一张4K的图片。

因为我的图片是静态的，它不会像视频那么每帧都需要更新，我能不能只往GPU中传递一次然后保存在GPU中呢？ 答案肯定是能的，我们只需要创建多个Texture对象，分别保存不同的纹理，然后在使用的时候绑定它们即可。

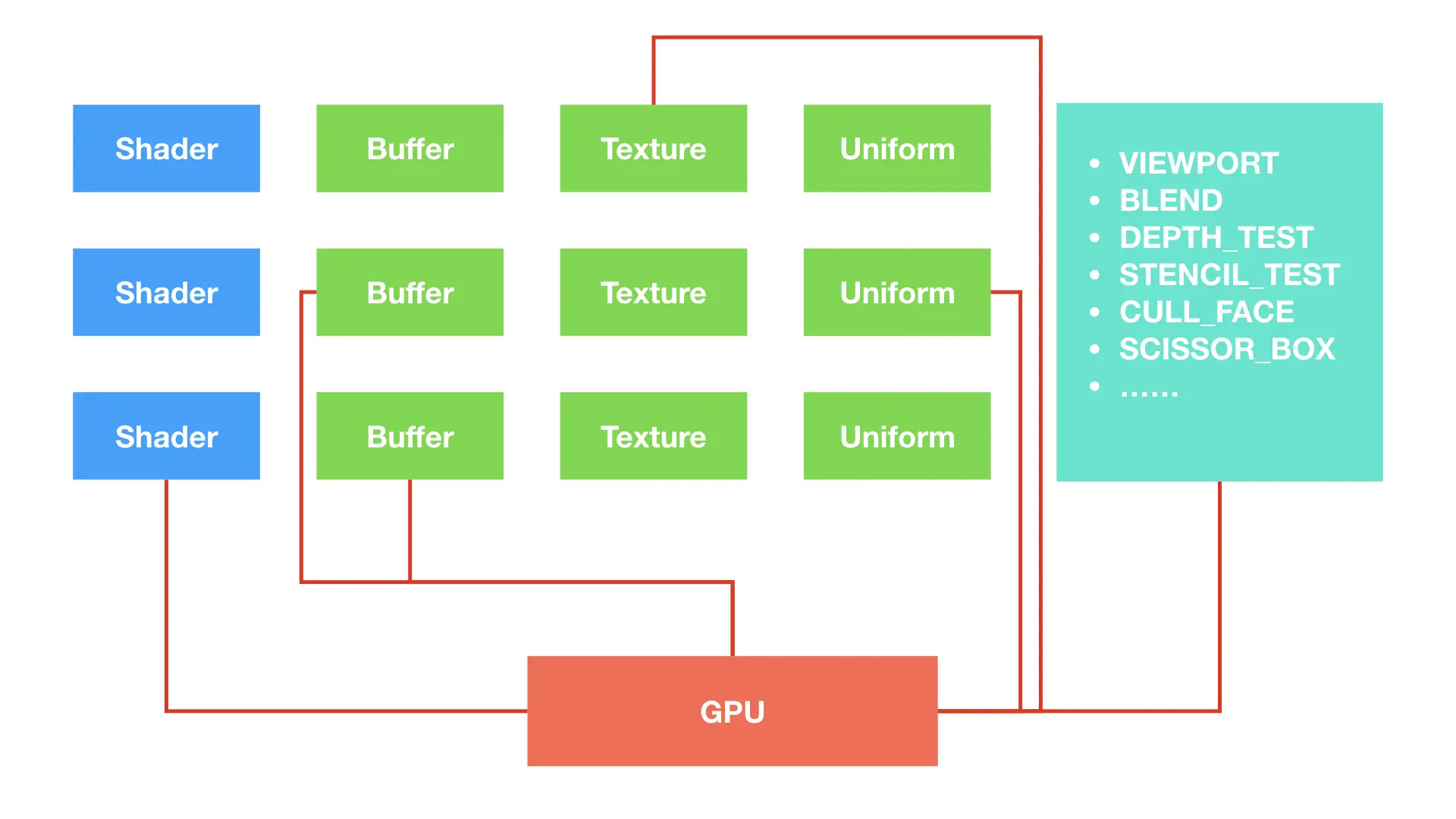

这张图很形象的说明了这一点，我们创建多个Texture全部存放在GPU中，当图片加载完成时，我们往其中一个Texture中传递纹理，这样这个纹理就在GPU中被保存了。我们想要使用它的时候，就直接通过gl.bindTexture这个API来选择绑定相应的纹理即可。我们试试：

    let imgTexture = util.createTexture(gl);
    image.onload = function () {
        createImageBitmap(this).then(img => {
            image = img;
        });
        // 先绑定，再传递纹理
        gl.bindTexture(gl.TEXTURE_2D, imgTexture);
        gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, image);
    }

    gl.bindTexture(gl.TEXTURE_2D, texture);
    // 由于视频每一帧都需要更新，所以每帧都需要调用texImage2D
    gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, video);
    gl.drawArrays(gl.TRIANGLES, 0, 6);

    // 这里直接绑定之前已经设好的纹理
    gl.bindTexture(gl.TEXTURE_2D, imgTexture);
    gl.drawArrays(gl.TRIANGLES, 0, 6);

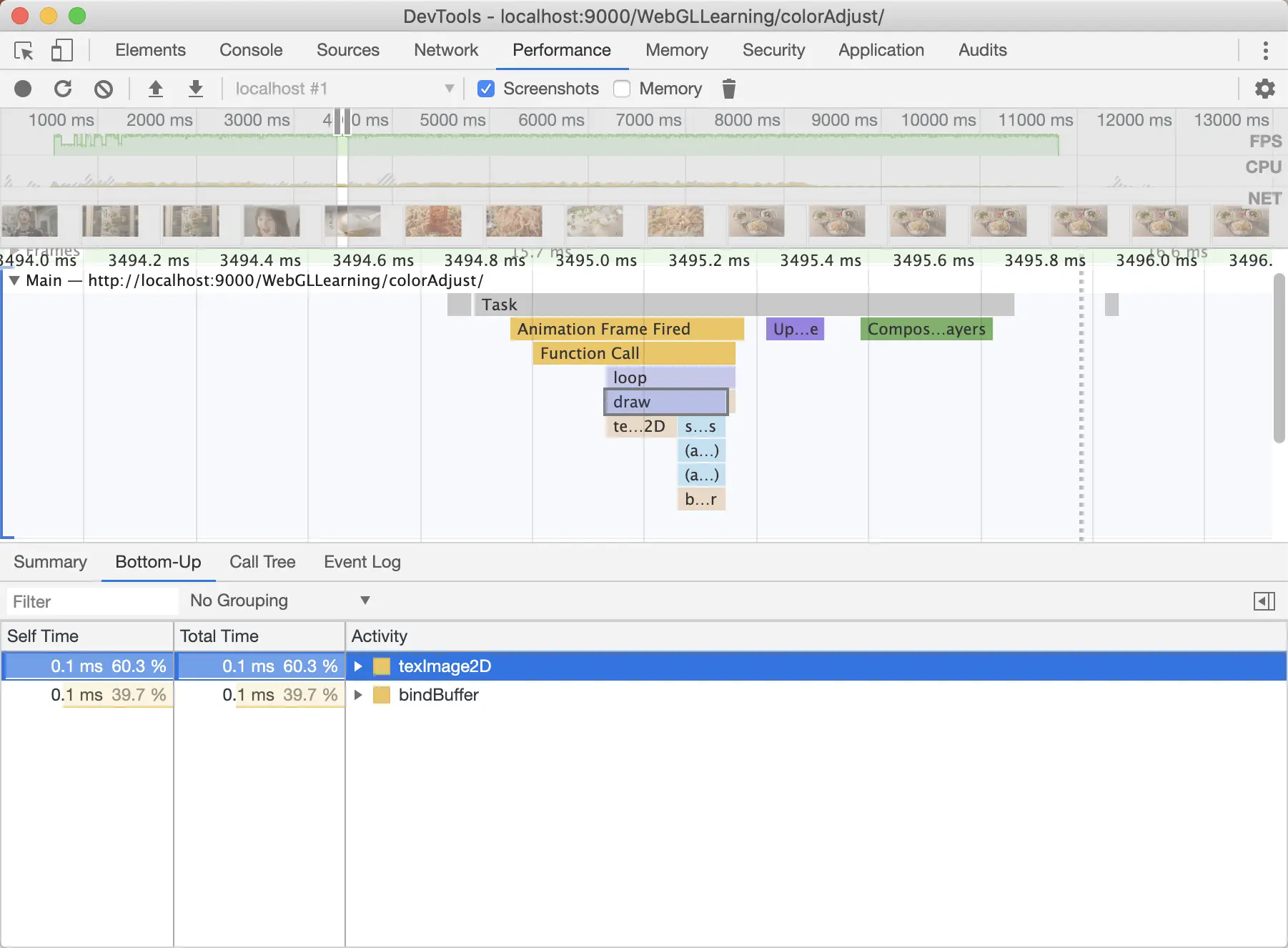

可以看到，现在texImage2D花费的时间与第一次只渲染视频花费的时间已经差不多了。

记住静态图片只需要往GPU中传递一次即可。使用GPU来保存图片纹理，不必每次都调用texImage2D。

多层级图像绘制问题

在canvas2D的最佳实践中有这样一条：

如果需要绘制多个不同层级的对象，建议使用多个canvas分别进行绘制，而不要将其都绘制在一张canvas上。

然而这条canvas2D的最佳实践并不适用于WebGL 我们可以运行以下代码

for (let i = 0; i < 50; i++) {
    let canvas = document.createElement('canvas');
    let context = canvas.getContext('webgl');
    console.log(context);
}

可以看到控制台中有这样一行报错:

WARNING: Too many active WebGL contexts. Oldest context will be lost.

有太多激活的WebGL上下文，最老的上下文将会被丢弃

这就意味着在同一个页面中，WebGL同时存在的上下文是有数量限制的，当超过了这个数量限制时，之前最先创建的那个将失效。 经过测试，最多的同时激活的WebGL只有16个。那么我们就不能绘制超过16层的图像了吗？答案是否定的。WebGL中也有类似与离屏canvas的概念，只不过不是使用canvas来进行绘制了，而是使用的WebGL中内置的FrameBuffer，由于涉及篇幅过多，留于下次讲解。敬请期待。
