python opencv入门 Harris角点检测（31）内容来自OpenCV-PythonTutorials自己翻译

内容来自OpenCV-Python Tutorials 自己翻译整理

目标：

理解Harris角点检测的概念
使用函数cv2.cornerHarris()，cv2.cornerSubPix()

原理：

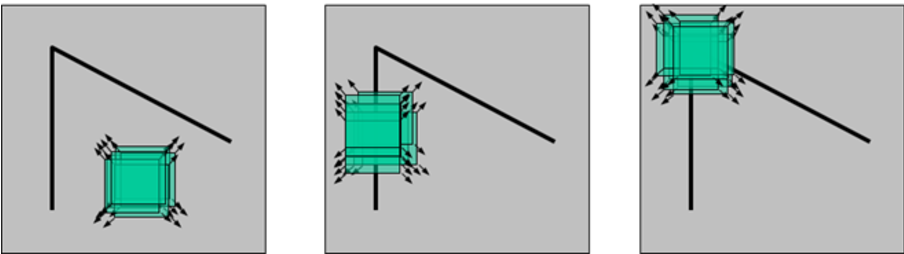

借上面参考博客的一张图

Harris角点检测的方法大概原理就是建立一个窗口区域，然后以当前窗口为中心向各个方向进行偏移。

如上图所示，第一个窗口向各个方向偏移的时候，像素的值没有变化，因为窗口偏移的时候没有遇到任何边缘信息。
第二个图，窗口当中有一个直线，如果当前窗口进行上下的移动，也没回有像素值发生变化（在其他方向上灰度值也会变化）。
第三个图，窗口覆盖了一个“拐角”，如果窗口进行偏移，任何方向上都会有像素变化。

所以，第三张图片判断为检测到角点。

设图像<span class="MathJax" id="MathJax-Element-6010-Frame" tabindex="0" data-mathml="I(x,y)" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">I(x,y)I(x,y)表示图像在(x,y)点的像素信息，窗口在点<span class="MathJax" id="MathJax-Element-6011-Frame" tabindex="0" data-mathml="(x,y)" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">(x,y)(x,y)处移动<span class="MathJax" id="MathJax-Element-6012-Frame" tabindex="0" data-mathml="(Δx,Δy)" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">(Δx,Δy)(Δx,Δy)后计算到的所有差异总和记为
<span class="MathJax" id="MathJax-Element-6013-Frame" tabindex="0" data-mathml="c(x,y;Δx,Δy)=∑u,v∈Window(x,y)w(u,v)(I(u,v)−I(u+Δx,v+Δy))2" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">c(x,y;Δx,Δy)=∑u,v∈Window(x,y)w(u,v)(I(u,v)−I(u+Δx,v+Δy))2c(x,y;Δx,Δy)=∑u,v∈Window(x,y)w(u,v)(I(u,v)−I(u+Δx,v+Δy))2

<span class="MathJax" id="MathJax-Element-6014-Frame" tabindex="0" data-mathml="Window(x,y)" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">Window(x,y)Window(x,y)是以x,y为中心的窗口，w(u,v)是一个加权值，可以是常数值也可以是高斯加权函数（在后会被忽略掉）

使用泰勒展开式对图像<span class="MathJax" id="MathJax-Element-6015-Frame" tabindex="0" data-mathml="I(x,y)" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">I(x,y)I(x,y)在移动<span class="MathJax" id="MathJax-Element-6016-Frame" tabindex="0" data-mathml="(Δx,Δy)" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">(Δx,Δy)(Δx,Δy)处一阶展开。

I(u+Δx,v+Δy=I(u,v)+Ix(u,v)Δx+Iy(u,v)Δy+O(Δx2,Δy2)I(u+Δx,v+Δy=I(u,v)+Ix(u,v)Δx+Iy(u,v)Δy+O(Δx2,Δy2)

上面公式右侧约等于

I(u,v)+Ix(u,v)Δx+Iy(u,v)ΔyI(u,v)+Ix(u,v)Δx+Iy(u,v)Δy

其中<span class="MathJax" id="MathJax-Element-6019-Frame" tabindex="0" data-mathml="Ix" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">IxIx和<span class="MathJax" id="MathJax-Element-6020-Frame" tabindex="0" data-mathml="Iy" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">IyIy为分别对x和y的偏导数

将上面得到的结果代入第一个公式中

<span class="MathJax" id="MathJax-Element-6021-Frame" tabindex="0" data-mathml="C(x,y;Δx,Δy)≈∑Window(Ix(u,v)Δx+Iy(u,v)Δy)2" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">C(x,y;Δx,Δy)≈∑Window(Ix(u,v)Δx+Iy(u,v)Δy)2C(x,y;Δx,Δy)≈∑Window(Ix(u,v)Δx+Iy(u,v)Δy)2

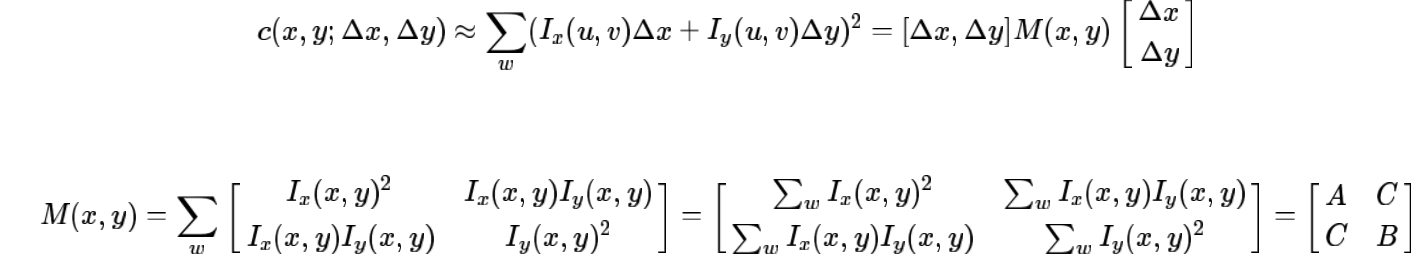

使用矩阵的表示方法就是

(图片来自上面的网站，为了方便，直接截图)

可以将图中的第一个公式看成是一个椭圆的方程，矩阵的特征值就是它的长轴和短轴长度。
记为<span class="MathJax" id="MathJax-Element-6022-Frame" tabindex="0" data-mathml="λ1" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">λ1λ1和<span class="MathJax" id="MathJax-Element-6023-Frame" tabindex="0" data-mathml="λ2" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">λ2λ2

可以根据这些特征值判断一个区域是否是角点，这里使用打分函数
<span class="MathJax" id="MathJax-Element-6024-Frame" tabindex="0" data-mathml="R=det(M)−k(trace(M))2" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">R=det(M)−k(trace(M))2R=det(M)−k(trace(M))2来判断是否是角点
k值一般取0.04到0.06

当λ1λ1和λ2λ2都小时，R也小，此区域平坦。
其中一个远大于另外一个时，R小于0，此区域为边缘
都很大的时候，R也很大，判断为角点。

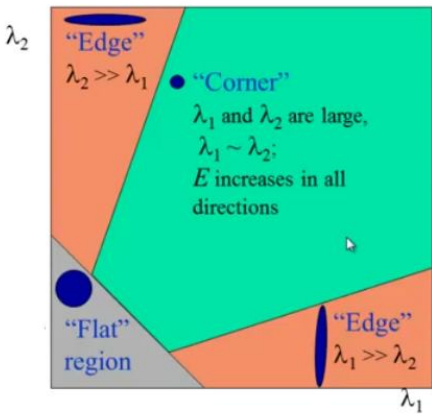

如下图

方向导数<span class="MathJax" id="MathJax-Element-6027-Frame" tabindex="0" data-mathml="Ix" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">IxIx和<span class="MathJax" id="MathJax-Element-6028-Frame" tabindex="0" data-mathml="Iy" role="presentation" style="box-sizing: border-box; outline: 0px; display: inline; line-height: normal; text-align: left; word-spacing: normal; word-wrap: normal; white-space: nowrap; float: none; direction: ltr; max-width: none; max-height: none; min-width: 0px; min-height: 0px; border: 0px; word-break: break-all; position: relative;">IyIy可以使用cv2.Sobel()函数得到

Harris角点检测的结果是灰度图，图中的值为角点检测的打分值。需要选取合适的阈值对结果进行二值化来检测角点。

opencv中的Harris检测方法
使用函数 cv2.cornerHarris()

参数如下：

img 输入图像，数据类型为float32
blockSize 角点检测当中的邻域值。
ksize 使用Sobel函数求偏导的窗口大小
k 角点检测参数，取值为0.04到0.06

代码如下

import cv2

import numpy as np

filename = '2.jpg'

img = cv2.imread(filename)

gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)

gray = np.float32(gray)

#图像转换为float32

dst = cv2.cornerHarris(gray,2,3,0.04)

#result is dilated for marking the corners, not important

dst = cv2.dilate(dst,None)#图像膨胀

# Threshold for an optimal value, it may vary depending on the image.

#print(dst)

#img[dst>0.00000001*dst.max()]=[0,0,255] #可以试试这个参数，角点被标记的多余了一些

img[dst>0.01*dst.max()]=[0,0,255]#角点位置用红色标记

#这里的打分值以大于0.01×dst中最大值为边界

cv2.imshow('dst',img)

if cv2.waitKey(0) & 0xff == 27:

cv2.destroyAllWindows()

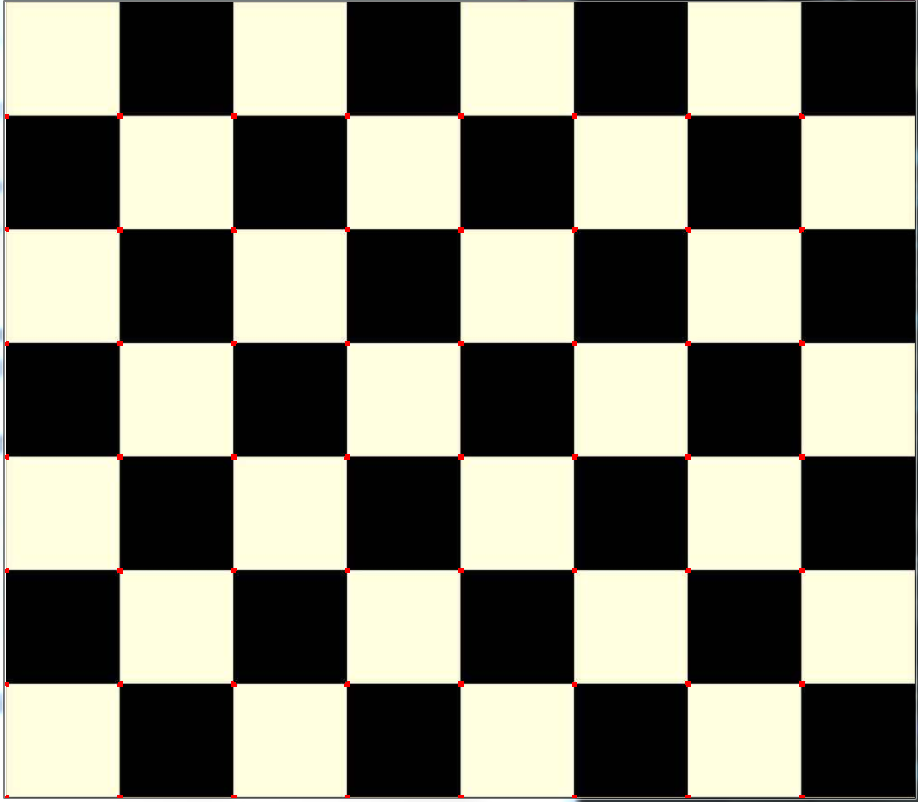

能看到有些红点

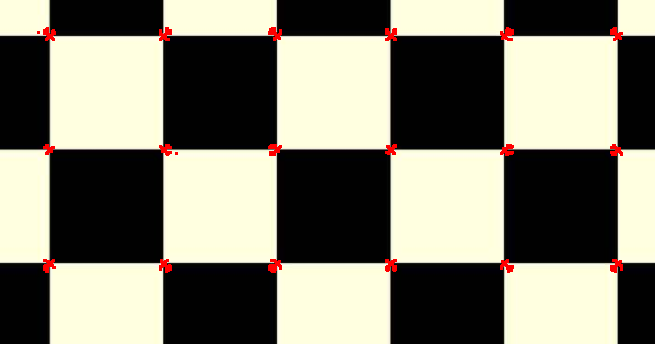

如果打分值降低为0.00000001*dst.max()
结果如下

亚像素级精确度的角点

使用cv2.cornerSubPix()函数

首先找到Harris角点，然后将找到某个角点的所有角点坐标值的重心传入该函数（因为一个角点上面可能一堆找到的角点值，需要取重心）
红色标记Harris角点，绿色像素标记修正后的角点。进行迭代运算，迭代一定次数后停止即可。

import cv2

import numpy as np

filename = 'chessboard2.jpg'

img = cv2.imread(filename)

gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)

#找到Harris角点

gray = np.float32(gray)

dst = cv2.cornerHarris(gray,2,3,0.04)

dst = cv2.dilate(dst,None)

ret, dst = cv2.threshold(dst,0.01*dst.max(),255,0)

dst = np.uint8(dst)

#找到重心

ret, labels, stats, centroids = cv2.connectedComponentsWithStats(dst)

#定义迭代次数

criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 100, 0.001)

corners = cv2.cornerSubPix(gray,np.float32(centroids),(5,5),(-1,-1),criteria)

#返回角点

#绘制

res = np.hstack((centroids,corners))

res = np.int0(res)

img[res[:,1],res[:,0]]=[0,0,255]

img[res[:,3],res[:,2]] = [0,255,0]

cv2.imwrite('subpixel5.png',img)

其中用到的函数

connectedComponentsWithStats(InputArray image, OutputArray labels, OutputArray stats,

OutputArray centroids, int connectivity=8, int ltype=CV_32S)

计算连通分量，图像是一个被布尔型标记的4邻域或者8邻域的图像

cv2.cornerSubPix(image, corners, winSize, zeroZone, criteria)

参数为输入图像；角点初始化坐标；搜索窗口边长的一半；zeroZone为搜索区域中间的盲区（dead region）边长的一半，有时用于避免自相关矩阵的奇异性。如果值设为(-1,-1)则表示没有这个区域；搜索终止条件

返回的是一组角点

示例结果图片如下
