分别基于顺序存储/链式存储设计一个二叉树（C语言）（数据结构学习7）

什么是二叉树

我们了解了什么是树（一对多的逻辑结构），那么对于二叉树简单地理解，满足以下两个条件的树就是二叉树：

• 本身是有序树；
• 树中包含的各个节点的度不能超过 2，即只能是 0、1 或者 2；

例如，图 1a) 就是一棵二叉树，而图 1b) 则不是。

二叉树的性质

经过前人的总结，二叉树具有以下几个性质：

1. 二叉树中，第 i 层最多有 2i-1 个结点。
2. 如果二叉树的深度为 K，那么此二叉树最多有 2K-1 个结点。
3. 二叉树中，终端结点数（叶子结点数）为 n0，度为 2 的结点数为 n2，则 n0=n2+1。

• 性质 3 的计算方法为：对于一个二叉树来说，除了度为 0 的叶子结点和度为 2 的结点，剩下的就是度为 1 的结点（设为 n1），那么总结点 n=n0+n1+n2。 同时，对于每一个结点来说都是由其父结点分支表示的，假设树中分枝数为 B，那么总结点数 n=B+1。而分枝数是可以通过 n1 和 n2 表示的，即 B=n1+2n2。所以，n 用另外一种方式表示为 n=n1+2n2+1。 两种方式得到的 n 值组成一个方程组，就可以得出 n0=n2+1。

二叉树还可以继续分类，衍生出满二叉树和完全二叉树。

满二叉树

如果二叉树中除了叶子结点，每个结点的度都为 2，则此二叉树称为满二叉树。

如图 2 所示就是一棵满二叉树。

满二叉树除了满足普通二叉树的性质，还具有以下性质：

1. 满二叉树中第 i 层的节点数为 2n-1 个。
2. 深度为 k 的满二叉树必有 2k-1 个节点 ，叶子数为 2k-1。
3. 满二叉树中不存在度为 1 的节点，每一个分支点中都两棵深度相同的子树，且叶子节点都在最底层。
4. 具有 n 个节点的满二叉树的深度为 log2(n+1)。

完全二叉树

如果二叉树中除去最后一层节点为满二叉树，且最后一层的结点依次从左到右分布，则此二叉树被称为完全二叉树。

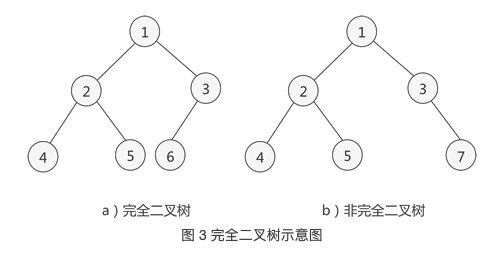

如图 3a) 所示是一棵完全二叉树，图 3b) 由于最后一层的节点没有按照从左向右分布，因此只能算作是普通的二叉树。

完全二叉树除了具有普通二叉树的性质，它自身也具有一些独特的性质，比如说，n 个结点的完全二叉树的深度为 ⌊log2n⌋+1。

• ⌊log2n⌋ 表示取小于 log2n 的最大整数。例如，⌊log24⌋ = 2，而 ⌊log25⌋ 结果也是 2。

对于任意一个完全二叉树来说，如果将含有的结点按照层次从左到右依次标号（如图 3a)），对于任意一个结点 i ，完全二叉树还有以下几个结论成立：

1. 当 i>1 时，父亲结点为结点 [i/2] 。（i=1 时，表示的是根结点，无父亲结点）
2. 如果 2i>n（总结点的个数） ，则结点 i 肯定没有左孩子（为叶子结点）；否则其左孩子是结点 2i 。
3. 如果 2i+1>n ，则结点 i 肯定没有右孩子；否则右孩子是结点 2i+1 。

顺序存储（数组）实现二叉树

二叉树的顺序存储，指的是使用顺序表（数组）存储二叉树。需要注意的是，顺序存储只适用于完全二叉树。换句话说，只有完全二叉树才可以使用顺序表存储。因此，如果我们想顺序存储普通二叉树，需要提前将普通二叉树转化为完全二叉树。

• 满二叉树也可以使用顺序存储。要知道，满二叉树也是完全二叉树，因为它满足完全二叉树的所有特征。

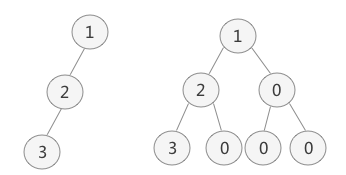

普通二叉树转完全二叉树的方法很简单，只需给二叉树额外添加一些节点，将其"拼凑"成完全二叉树即可。如图所示：

解决了二叉树的转化问题，接下来学习如何顺序存储完全（满）二叉树。

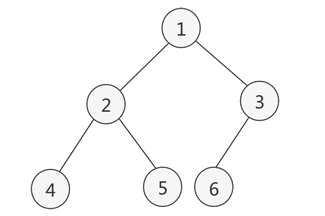

完全二叉树的顺序存储，仅需从根节点开始，按照层次依次将树中节点存储到数组即可。例如，存储所示的完全二叉树：

其存储状态如下图所示：

由此，我们就实现了完全二叉树的顺序存储。

不仅如此，从顺序表中还原完全二叉树也很简单。我们知道，完全二叉树具有这样的性质，将树中节点按照层次并从左到右依次标号（1,2,3,...），若节点 i 有左右孩子，则其左孩子节点为 2i，右孩子节点为 2i+1。此性质可用于还原数组中存储的完全二叉树。

实现代码如下：

定义二叉树结构

#define MAX_NODE_SIZE 100 // 二叉树的最大结点数
typedef int ElemType;//树结点的数据类型
typedef ElemType HjBiTree[MAX_NODE_SIZE];//定义树
ElemType Nil = 0;//定义一个空值，为空则没有节点

typedef struct {
    int level;//层级
    int order;//在当前层的序号
} Position;

1、初始化二叉树

void initBinaryTree(HjBiTree biTree){

    for (int i = 0; i < MAX_NODE_SIZE; i++) {
        //每个节点置空
        biTree[i] = Nil;
    }
}

2、按层序给二叉树的节点赋值

Status createBinaryTree(HjBiTree biTree){
    int i = 0;
    for (; i < 10; i++) {
        biTree[i] = i + 1;
        if (i != 0 && biTree[i] != Nil) {
            if (biTree[(i + 1) / 2 - 1] == Nil) {
                return ERROR;
            }
        }
    }
    while (i < MAX_NODE_SIZE) {
        biTree[i] = Nil;
        i++;
    }
    return OK;
}

3、层序遍历

void printfNode(ElemType data){
    printf("%d ",data);
}
void levelOrderTraverse(HjBiTree biTree){

    printf("层序遍历：");
    for (int i = 0; i < MAX_NODE_SIZE; i++) {
        ElemType data = biTree[i];
        if (data != Nil) {
            printfNode(data);
        }
    }
    printf("\n");
}

4、前序遍历

void preTraverse(HjBiTree biTree, int index){

    if (index >= MAX_NODE_SIZE || index < 0) {
        return;
    }
    ElemType data = biTree[index];
    if (data != Nil) {
        printfNode(data);
        preTraverse(biTree, index * 2 + 1);
        preTraverse(biTree, index * 2 + 2);
    }
}

void preOrderTraverse(HjBiTree biTree){
    printf("前序遍历：");
    preTraverse(biTree, 0);
    printf("\n");
}

5、中序遍历

void inTraverse(HjBiTree biTree, int index){
    if (index >= MAX_NODE_SIZE || index < 0) {
        return;
    }
    ElemType data = biTree[index];
    if (data != Nil) {
        inTraverse(biTree, index * 2 + 1);
        printfNode(data);
        inTraverse(biTree, index * 2 + 2);
    }
}

void inOrderTraverse(HjBiTree biTree){
    printf("中序遍历：");
    inTraverse(biTree, 0);
    printf("\n");
}

6、后序遍历

void postTraverse(HjBiTree biTree, int index){
    if (index >= MAX_NODE_SIZE || index < 0) {
        return;
    }
    ElemType data = biTree[index];
    if (data != Nil) {
        postTraverse(biTree, index * 2 + 1);
        postTraverse(biTree, index * 2 + 2);
        printfNode(data);
    }
}
void postOrderTraverse(HjBiTree biTree){
    printf("后序遍历：");
    postTraverse(biTree, 0);
    printf("\n");
}

7、判断树是否是空树

Status isBiTreeEmpty(HjBiTree biTree){
    //根结点为空,则二叉树为空
    return biTree[0] == Nil;
}

8、获取二叉树的深度

int getBiTreeDepth(HjBiTree biTree){

    int i = MAX_NODE_SIZE - 1;
    for (; i >= 0; i --) {
        if (biTree[i] != Nil) {
            break;;
        }
    }

    int j = -1;
    do {
        j++;
    } while (pow(2, j) <= i);
    return j;
}

9 返回处于位置pos的结点值

//(层从1开始,序号从1开始)
ElemType getNodeValue(HjBiTree biTree,Position pos){

    int index = pow(2, pos.level - 1) - 2;
    index += pos.order;

    if (index >= MAX_NODE_SIZE || index < 0) {
        return Nil;
    }
    return biTree[index];
}

10、获取二叉树根结点的值

Status getRootNode(HjBiTree biTree, ElemType *data){
    if (isBiTreeEmpty(biTree)) {
        return ERROR;
    }
    *data = biTree[0];
    return OK;
}

11、给处于位置pos的结点赋值

Status setValueForPos(HjBiTree biTree,Position pos,ElemType data){

    int index = pow(2, pos.level - 1) - 2;
    index += pos.order;

    if (index >= MAX_NODE_SIZE || index < 0) {
        return ERROR;
    }
    biTree[index] = data;
    return OK;
}

12、获取节点的双亲的值

ElemType getParentValue(HjBiTree biTree, ElemType data){

    if (biTree[0] == Nil) {
        return Nil;
    }
    for (int i = 1 ; i < MAX_NODE_SIZE; i++) {
        if (biTree[i] == data) {
            return biTree[ (i + 1) / 2 - 1];
        }
    }
    return Nil;
}

13、获取某个结点的左孩子的值

ElemType getLeftChild(HjBiTree biTree,ElemType data){

    if (biTree[0] == Nil) {
        return Nil;
    }
    for (int i = 0; i < MAX_NODE_SIZE; i++) {
        if (biTree[i] == data) {
            int leftChildIndex = i * 2 + 1;
            if (leftChildIndex < MAX_NODE_SIZE) {
                return biTree[leftChildIndex];
            }
        }
    }
    return Nil;
}

14、获取某个结点的右孩子的值

ElemType getRightChild(HjBiTree biTree,ElemType data){

    if (biTree[0] == Nil) {
        return Nil;
    }
    for (int i = 0; i < MAX_NODE_SIZE; i++) {
        if (biTree[i] == data) {
            int rightChildIndex = i * 2 + 2;
            if (rightChildIndex < MAX_NODE_SIZE) {
                return biTree[rightChildIndex];
            }
        }
    }
    return Nil;
}

其它辅助代码

#include "stdlib.h"
#include "math.h"
#include "time.h"

#define OK 1
#define ERROR 0
#define TRUE 1
#define FALSE 0
typedef int Status;

int main(int argc, const char * argv[]) {
    printf("---二叉树顺序存储结构实现!---\n");

    Status iStatus;
    Position p;
    ElemType e;
    HjBiTree biTree;

    initBinaryTree(biTree);
    createBinaryTree(biTree);
    printf("建立二叉树后,树空否？%d(1:是 0:否) \n",isBiTreeEmpty(biTree));
    printf("树的深度 = %d\n",getBiTreeDepth(biTree));

    levelOrderTraverse(biTree);
    preOrderTraverse(biTree);
    inOrderTraverse(biTree);
    postOrderTraverse(biTree);

    p.level = 3;
    p.order = 2;
    e = getNodeValue(biTree, p);
    printf("第%d层第%d个结点的值: %d\n",p.level,p.order,e);

    iStatus = getRootNode(biTree, &e);
    if (iStatus) {
        printf("二叉树的根为:%d\n",e);
    }
    else {
        printf("树为空,无根!\n");
    }

    //向树中3层第2个结点位置上结点赋值99
    e = 99;
    setValueForPos(biTree, p, e);

    //获取树中3层第2个结点位置结点的值是多少:
    e = getNodeValue(biTree,p);
    printf("第%d层第%d个结点的值: %d\n",p.level,p.order,e);

    //找到e这个结点的双亲;
    printf("结点%d的双亲为:%d ",e,getParentValue(biTree, e));
    //找到e这个结点的左右孩子;
    printf("左右孩子分别为:%d,%d\n",getLeftChild(biTree, e),getRightChild(biTree, e));

    printf("\n");
    return 0;
}

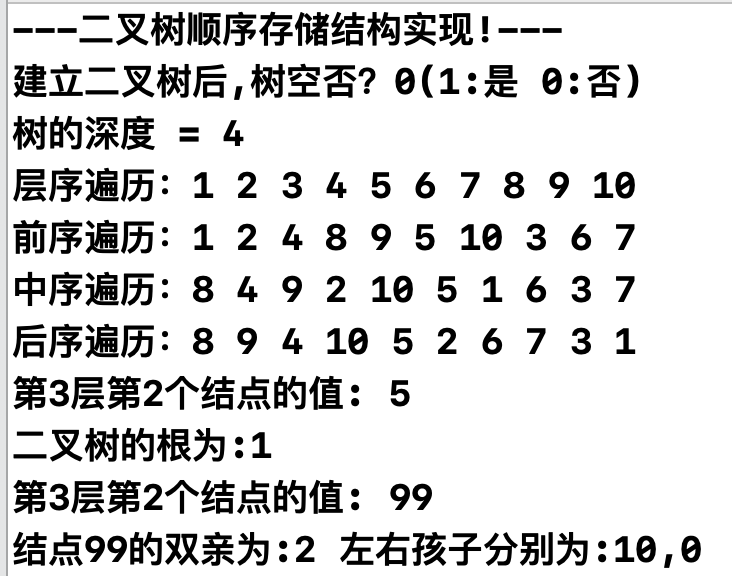

输出结果

链式存储（链表）实现二叉树

如图所示，此为一棵普通的二叉树，若将其采用链式存储，则只需从树的根节点开始，将各个节点及其左右孩子使用链表存储即可。

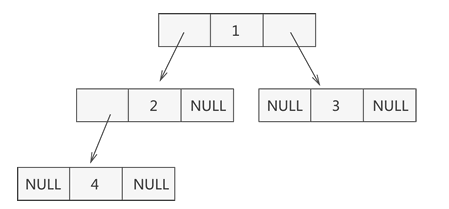

对应的链式存储结构如下图所示：

由图可知，采用链式存储二叉树时，其节点结构由 3 部分构成：

1. 指向左孩子节点的指针（Lchild）；
2. 节点存储的数据（data）；
3. 指向右孩子节点的指针（Rchild）；



   实现代码如下：

定义二叉树结构

typedef char ElemType;
ElemType Nil = ' ';
typedef struct BiTreeNode {
    ElemType data;
    struct BiTreeNode *leftChild, *rightChild;
}HjTreeNode, *HjBiTree;

1、初始化二叉树

void initBinaryTree(HjBiTree *biTree){

    *biTree = NULL;
}

2、创建二叉树

void createBinaryTree(HjBiTree *biTree, String str, int *index){

    ElemType data = str[*index];
    *index = *index + 1;
    //判断是不是空节点
    if (data == '#') {
        *biTree = NULL;
    }
    else {
        *biTree = malloc(sizeof(HjTreeNode));
        if (!*biTree) {
            exit(OVERFLOW);
        }
        (*biTree)->data = data;
        (*biTree)->leftChild = NULL;
        (*biTree)->rightChild = NULL;
        //构造左子树
        createBinaryTree(&(*biTree)->leftChild, str, &(*index));
        //构造右子树
        createBinaryTree(&(*biTree)->rightChild, str, &(*index));
    }
}

3、销毁二叉树

void destoryBinaryTree(HjBiTree *biTree){

    if (!*biTree) {
        return;
    }
    //销毁左子树
    if ((*biTree)->leftChild) {
        destoryBinaryTree(&(*biTree)->leftChild);
    }
    //销毁右子树
    if ((*biTree)->rightChild) {
        destoryBinaryTree(&(*biTree)->rightChild);
    }
    free(*biTree);
    *biTree = NULL;
}

4、获取二叉树的深度

int getBinaryTreeDepth(HjBiTree biTree){

    if (!biTree) {
        return 0;
    }
    int i = 0;
    int j = 0;
    if (biTree->leftChild) {
        i = getBinaryTreeDepth(biTree->leftChild);
    }
    if (biTree->rightChild) {
        j = getBinaryTreeDepth(biTree->rightChild);
    }
    return i > j ? i + 1 : j + 1;
}

5、前序遍历

void preTraverse(HjBiTree biTree){

    if (!biTree) {
        return;
    }
    ElemType data = biTree->data;
    if (data != Nil) {
        printfNode(data);
        preTraverse(biTree->leftChild);
        preTraverse(biTree->rightChild);
    }
}

6、中序遍历

void inTraverse(HjBiTree biTree){
    if (!biTree) {
        return;
    }
    ElemType data = biTree->data;
    if (data != Nil) {
        inTraverse(biTree->leftChild);
        printfNode(data);
        inTraverse(biTree->rightChild);
    }
}

7、后序遍历

void postTraverse(HjBiTree biTree){
    if (!biTree) {
        return;
    }
    ElemType data = biTree->data;
    if (data != Nil) {
        postTraverse(biTree->leftChild);
        postTraverse(biTree->rightChild);
        printfNode(data);
    }
}

其它辅助代码

#include "stdlib.h"
#include "math.h"
#include "time.h"
#include "string.h"

#define OK    1
#define ERROR 0
#define TRUE  1
#define FALSE 0
//状态码
typedef int Status;

#define MAX_SIZE 100

//定义二叉树字符串，0号单元存长度
typedef char String[MAX_SIZE];
Status assignString(String str, char *chars){

    long length = strlen(chars);
    if (length > MAX_SIZE) {
        return ERROR;
    }
    str[0] = length;
    for (int i = 1; i <= length; i++) {
//        str[i] = chars[i - 1];
        str[i] = *(chars + i - 1);
    }
    return OK;
}

int main(int argc, const char * argv[]) {

    printf("---二叉树链式存储结构实现!---\n");

    HjBiTree biTree;
    String str;
    int index = 1;

    initBinaryTree(&biTree);
    assignString(str,"ABDH#K###E##CFI###G#J##");
    printf("创建二叉树：%s",str);
    createBinaryTree(&biTree, str, &index);

    printf("\n二叉树的深度:%d",getBinaryTreeDepth(biTree));

    printf("\n前序遍历二叉树:");
    preTraverse(biTree);

    printf("\n中序遍历二叉树:");
    inTraverse(biTree);

    printf("\n后序遍历二叉树:");
    postTraverse(biTree);

    printf("\n");
    return 0;
}

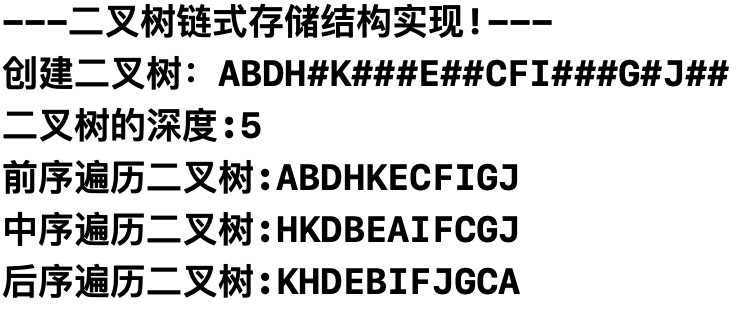

输出结果

如有不对的地方，请指正，谢谢您的阅读～
