动图理解二分搜索的实现细节二分搜索的思想非常容易，但是难就难在代码的实现细节，很多时候对着抽象的代码干想是效率低下的，

文章大纲：

普通二分搜索
左侧边界的二分搜索
右侧边界的二分索索
二分搜索实现细节总结
速记卡

二分搜索的思想非常容易，但是难就难在代码的实现细节，很多时候对着抽象的代码干想是效率低下的，通过动图可以更好地厘清这些细节的问题。

当然，理解并记忆一段算法有很多种方法, 你可以做首诗, 可以画图, 也可以用ppt画动画。但是本人更倾向于可以调试的动画, 就是说动画会有什么样的效果完全交给你写的代码决定, 你本人是无法预测的。

一张图搞懂归并排序

当然, 算法可视化有动态和静态两种，静态的算法可视化也是一种相当牛逼的方法。个人认为算法可视化的最高水准是，通过一个静态的图片，就可以解读出整个算法的特征以及各种细节。

同样的，你会得到一张什么样的静态图片完全是由你的代码决定, 这才是算法可视化吸引人的地方啊!

排序算法可视化之色谱图

图说堆排序

接下来进入本文的正题，二分搜索。

下面是一个有序数组

let nums = [1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16]

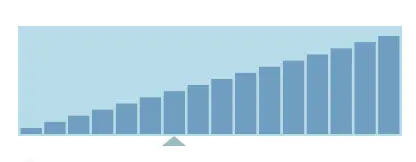

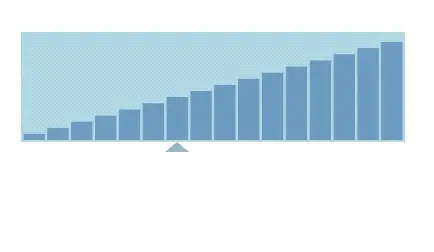

我们要用二分搜索查找这个数组中元素 7 的下标，也是就找到下图指针所示元素的下标。

1 普通二分搜索

代码就是如下所示：

let binatySearch = function(nums){
  let left = 0, right = nums.length - 1

  while (left <= right) {
    let mid = (left + right) >> 1

    if (nums[mid].value == target) {
      return mid
    }
    else if (nums[mid].value < target) {
      left = mid + 1
    }
    else { // nums[mid].value > target
      right = mid - 1
    }
  }
  return -1
}

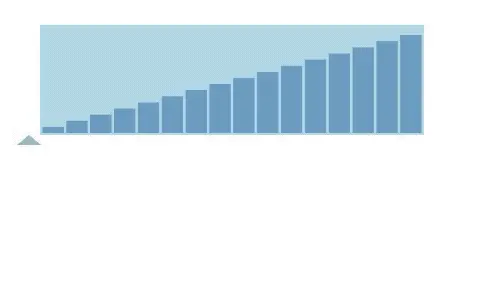

直接看代码肯定很难理解二分搜索, 但是结合动画就非常好理解了：

本公众号之前有篇文章专门介绍了游标动画，如何看懂冒泡算法的边界条件？

现在游标动画升级了，引入了新的动画元素——线段，我们姑且称新版的动画为线段动画。线段动画具备了部分静态可视化的特征。

图中left和right两个指针表示的区间是[left, right]。

通过线段图, 我们可以很好地理解left和right两个指针的区间变化。

一开始 [left, right] 表示的是整个数组的元素，然后不断取中间值对半缩减区间，因为是有序数组，当中间值大于要查找的元素时，缩减的是右指针，当中间值小于要查找的元素时，缩减的是左指针。

理解了区间的变化，自然也就理解了代码中 mid + 1 以及 mid - 1 的含义。

当然，二分搜索最重要一步就是取左右指针的中间值也是有技巧的, 详情可以看我这篇文章：位运算的妙用-求两个整数的平均值

本文的示例为了简单易懂 (懒), 所以用了最傻瓜的写法。

为了动画更好理解，图中被选为中间值的元素会用其他颜色高亮表示。

请留意下 while (left <= right) 这里为什么是<= ？

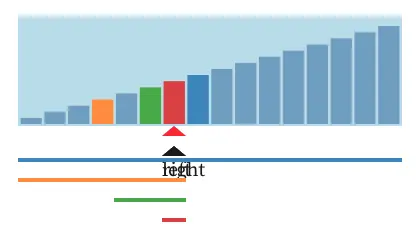

我们直接把代码中的等号去掉, 改成 while (left < right) 会有什么效果，直接看动画:

可以看到，当左右指针重叠的时候动画就结束了，没有返回我们期望的元素。没有了等号，也就相当于漏掉了左右指针相等时所表示的区间。

普通二分搜索的弊端

来看看下面这个存在重复元素的有序数组：

let nums = [1, 2, 3, 4, 4, 6, 6, 6, 6, 10, 11, 12, 13, 14, 15, 16, 16, 16, 16]

数组中存在多个元素 6 , 如果我们要返回的是最左边的6或者是最右边的6。

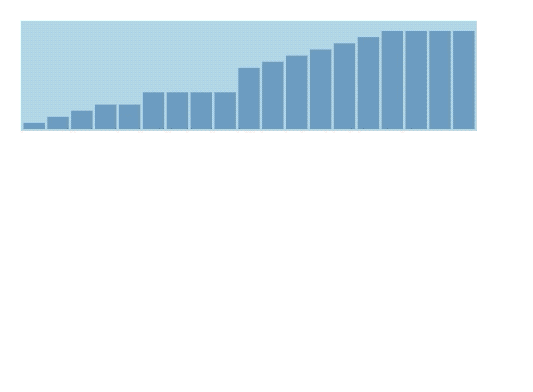

用普通的二分搜索只会返回最先找到的 6 的下标, 比如下图动画中最先找到的是第二个 6 ，显然是不满足需求的。

2 左侧边界二分搜索

怎么才能找到最左侧边界的元素 6 呢？代码如下所示：

// [left, mid) mid [mid+1, right)
let binatySearchLeftBound = function(nums){
  let left = 0, right = nums.length
  while (left < right) {
    let mid = (left + right) >> 1
    if (nums[mid].value == target) {
      right = mid
    }
    else if (nums[mid].value < target) {
      left = mid + 1
    }
    else { // data[mid].value > target
      right = mid
    }
  }
  if (nums[left].value != target) return -1
  return left
}

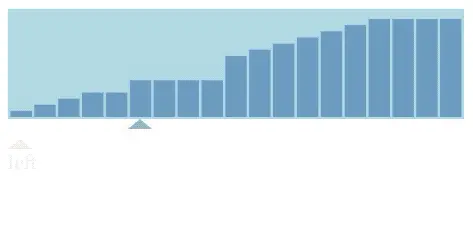

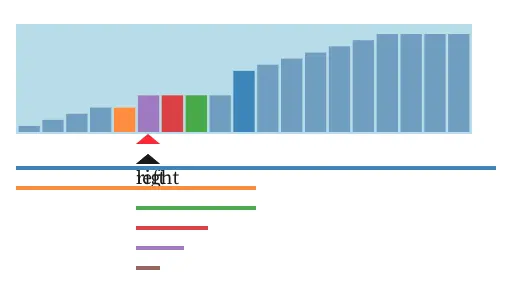

结合代码来看动画会更好理解:

代码最后为什么会 return left 呢?

从动画中可以看到，最后左右指针总是会重叠的，所以返回 left 或者 right 都是一样。

代码的循环条件 while (left < right) 为什么没有等号呢?

我们看看如果现在直接加上等号 while (left <= right) , 那么动画会有什么表现：

这里我们很清楚的看到，线段在不断向下延伸，出现死循环了!!!

如果加上了等号，也就是当左右指针重叠的时候，就会出现左指针等于右指针等于中间值的情况，然后不断执行这句代码 right = mid ，永远跳不出循环。所以说，细节是魔鬼。

什么时候返回return -1 呢?

其实通过线段可以看到，左右指针所表示的区间在不断向左侧边界收缩，也就是从[6,6,6,6] 一直收缩到 [6] , 所以如果左边的指针指向的元素不是 6 时，就表示数组中不存在 6 ，直接返回 -1 即可。

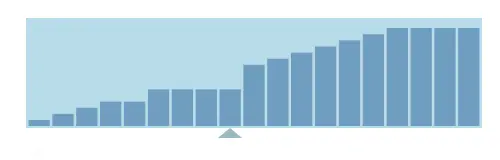

上面代码 left 和 right 两个指针表示的是左闭右开区间 [left, right) ，这点动画的线段也有体现：

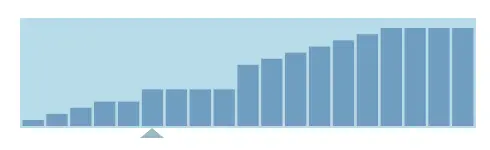

下面我们用左闭右闭区间 [left, right] 再实现一次，也就是如下图的线段所示

左闭右闭区间实现

所以如果改成区间[left, right]的实现, 代码应该是如下所示：

// [left, mid-1] mid [mid+1, right]
let binatySearchLeftBoundClosed = function(nums){
  let left = 0, right = nums.length - 1
  while (left <= right) {
    let mid = (left + right) >> 1

    if (nums[mid].value == target) {
      right = mid - 1
    }
    else if (nums[mid].value < target) {
      left = mid + 1
    }
    else { // data[mid].value > target
      right = mid - 1
    }
  }
  if (nums[left].value != target) return -1
  return left
}

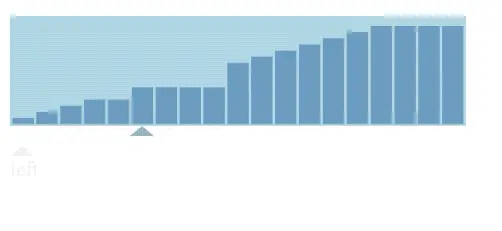

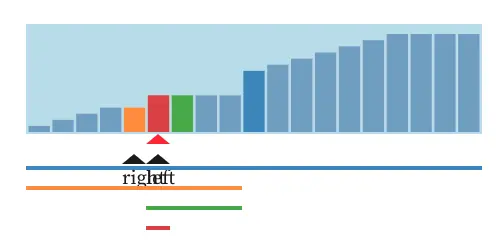

动画效果如图所示：

可以看到，这一次代码这里的 while (left <= right) 是有等号的。

这里我们是不是可以总结一个规律一：

如果 [left, right), 那么 while 循环的条件是 while (left < right) ；

如果 [left, right], 那么 while 循环的条件是 while (left <= right) ；

上面的动画还有一个不同点是，动画结束的时候 right指针走到了 left指针的左边。

这是由 right = mid - 1 这句代码决定的，也就是说循环结束的那一刻，我们要找的目标元素下标应该等于 left指针，也等于right指针加1。

因此结合 [left, right) 和 [left, right] 两段代码，我们似乎还可以总结一个规律二：

如果 if (nums[mid].value == target) 的实现是 right = mid - 1 时, 最后返回目标元素下标可以写成 return right + 1 。

如果 if (nums[mid].value == target) 的实现是 right = mid 时, 最后返回目标元素下标可以写成 return right 。

如果 if (nums[mid].value == target) 的实现是 right = mid + 1 时, 最后返回目标元素下标可以写成 return right - 1 。

3 右侧边界二分搜索

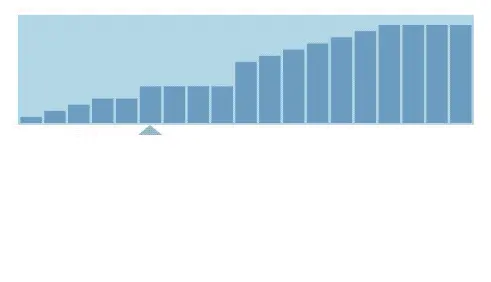

如果我们要找最右边的元素6：

代码就是如下所示：

// [left, mid) mid [mid+1, right)
binatySearchRightBound = function(nums){
  let left = 0, right = nums.length

  while (left < right) {
    let mid = (left + right) >> 1
    if (nums[mid].value == target) {
      left = mid + 1
    }
    else if (nums[mid].value < target) {
      left = mid + 1
    }
    else { // data[mid].value > target
      right = mid
    }
  }

  if (right <= 0 || nums[right-1].value != target) return -1
  return right-1
}

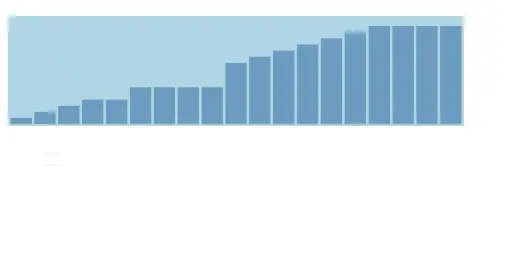

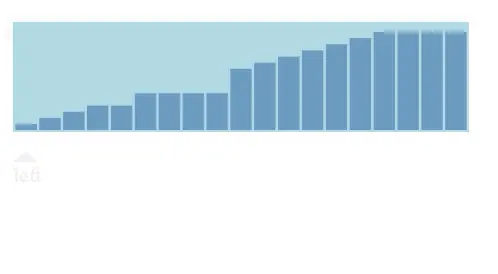

动画效果如图所示：

请注意, 方法最后的返回值变成了 return right-1 这是为什么呢?

根据上面的规律二，我们直接看 if (nums[mid].value == target) 的实现，也就是 left = mid + 1 ，所以最后应该是 return left-1 ，当然循环结束后，左右指针肯定是重叠的，return right-1 也是等价的。

还有, return -1 的条件也变成了, if (right <= 0 || nums[right-1].value != target), 这又是为什么呢?

首先条件 nums[right-1].value != target 就很好理解了，从动画的线段可以看到，区间在不断向最右边界的元素 6 收缩，循环结束后，如果 right-1 不是要查找的目标，那么就表示元素不存在。

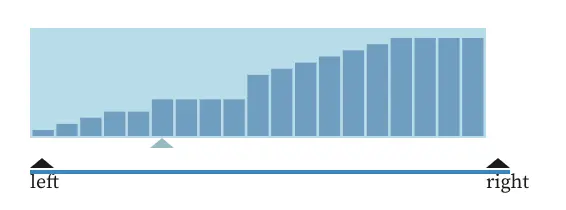

再看看条件 right <= 0 。如果我们要查找数组中不存在的元素，比如查找0，动画如下所示。

如果没有 right <= 0 这个条件，那么随着区间右边界的不断缩减, right指针毫无疑问将会超出数组的边界。

左闭右闭区间实现

照例我们将代码改成区间[left, right]的实现, 如下所示：

// [left, mid) mid [mid+1, right)
binatySearchRightBoundClosed = function(nums, node, timeline){
  let left = 0, right = nums.length - 1
  while (left <= right) {
    let mid = (left + right) >> 1

    if (nums[mid].value == target) {
      left = mid + 1
    }
    else if (nums[mid].value < target) {
      left = mid + 1
    }
    else { // data[mid].value > target
      right = mid - 1
    }
  }

  if (right < 0 || nums[right].value != target) return -1
  return right
}
